小米手机电路原理与维修
GSM850MHz、GSM900MHz接收信号从天线开关U804的16脚输出后经 过滤波器U810滤波。U810的6、7脚输出GSM850MHz接收信号到射频处 理器U801的L2、K2脚，U810的8、9脚输出GSM900MHz接收信号到射频 处理器U801的J1、J2脚。
DCS1800MHz、PCS900MHz接收信号从天线开关U804的17脚输出后经 过滤波器U810滤波。U810的6、7脚输出DCS1800MHz接收信号到射频 处理器U801的H1、H2脚，U810的8、9脚输出PCS900MHz接收信号到射 频处理器U801的F2、G2脚。
射频供电电路如图9-13所示。
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
图9-13 射频供电电路
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
红米1S手机主板电路结构框图如图9-1所示。
9.2 基带电路原理与维修
9.2.1 电源管理电路
1．开机触发电路 在关机状态下，有四种情况可以触发开机：按下开机
键，HF_PWR置高，插入充电器和RTC闹铃。 开机电路如图9-2所示。
9.2 基带电路原理与维修
DCS1800MHz、PCS900MHz接收信号从天线开关U804的17脚输出后经 过滤波器U810滤波。U810的6、7脚输出DCS1800MHz接收信号到射频 处理器U801的H1、H2脚，U810的8、9脚输出PCS900MHz接收信号到射 频处理器U801的F2、G2脚。
射频供电电路如图9-13所示。
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
图9-13 射频供电电路
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
红米1S手机主板电路结构框图如图9-1所示。
9.2 基带电路原理与维修
9.2.1 电源管理电路
1．开机触发电路 在关机状态下，有四种情况可以触发开机：按下开机
键，HF_PWR置高，插入充电器和RTC闹铃。 开机电路如图9-2所示。
9.2 基带电路原理与维修
手机各电路原理 射频电路 内容详细 不看后悔
• 4）、压控振荡器（VCX0）：同上描述。 • 5）、稳压器（Regulators）：作为芯片内部的稳压器，将
输入电池电压转换成内部电路所需的工作电压。
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
2，射频电路
接收电路、发射电路
一、手机通用的接收与发射流程
天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA
手机通用的接收与发射流程
1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
• 射频振荡器（或本地振荡器，RFVCO）： • 中频滤波器:在电路中只允许中频信号通过，主要用来
防止邻近信道的干扰，提高邻近信道的选择性。
射频电路的主要元件及工作原理
• 2）、发射机（Transmitter）：提供射频信号的上行链 路，将IQ基带信号调制成发射射频信号。
• 包含2个发射压控振荡器（TXVCO）、缓冲放大器、下变 频混频器、正交调制器、带Charge Pump和环路滤波器的 鉴相器（PD），另一路分频器和环路滤波器用于正交调制 器与下变频混频器完成产生合适的TX调制中频。
5、功率放大器（U600）
• RF3146是RFMD公司生产的第三代功率放大器(PA)模块， 集成了整合功率控制技术的高功率（GSM35dB、DCS与 PCS 33dB）、高效率（GSM 60%、DCS/PCS 55%）的 射频功放模组，内置方向耦合器、检波二极管、和专用功 率控制集成电路（ASIC），适用于GSM850、EGSM900、 DCS、PCS频段，输出功率控制范围达到50dB。
输入电池电压转换成内部电路所需的工作电压。
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
2，射频电路
接收电路、发射电路
一、手机通用的接收与发射流程
天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA
手机通用的接收与发射流程
1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
• 射频振荡器（或本地振荡器，RFVCO）： • 中频滤波器:在电路中只允许中频信号通过，主要用来
防止邻近信道的干扰，提高邻近信道的选择性。
射频电路的主要元件及工作原理
• 2）、发射机（Transmitter）：提供射频信号的上行链 路，将IQ基带信号调制成发射射频信号。
• 包含2个发射压控振荡器（TXVCO）、缓冲放大器、下变 频混频器、正交调制器、带Charge Pump和环路滤波器的 鉴相器（PD），另一路分频器和环路滤波器用于正交调制 器与下变频混频器完成产生合适的TX调制中频。
5、功率放大器（U600）
• RF3146是RFMD公司生产的第三代功率放大器(PA)模块， 集成了整合功率控制技术的高功率（GSM35dB、DCS与 PCS 33dB）、高效率（GSM 60%、DCS/PCS 55%）的 射频功放模组，内置方向耦合器、检波二极管、和专用功 率控制集成电路（ASIC），适用于GSM850、EGSM900、 DCS、PCS频段，输出功率控制范围达到50dB。

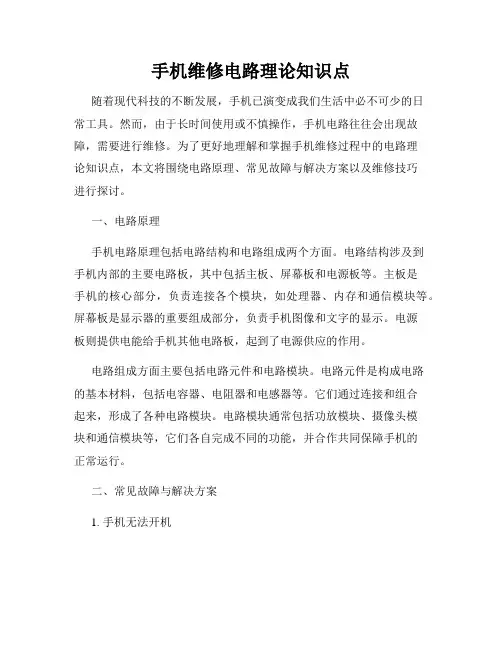

手机维修电路理论知识点
手机维修电路理论知识点随着现代科技的不断发展，手机已演变成我们生活中必不可少的日常工具。
然而，由于长时间使用或不慎操作，手机电路往往会出现故障，需要进行维修。
为了更好地理解和掌握手机维修过程中的电路理论知识点，本文将围绕电路原理、常见故障与解决方案以及维修技巧进行探讨。
一、电路原理手机电路原理包括电路结构和电路组成两个方面。
电路结构涉及到手机内部的主要电路板，其中包括主板、屏幕板和电源板等。
主板是手机的核心部分，负责连接各个模块，如处理器、内存和通信模块等。
屏幕板是显示器的重要组成部分，负责手机图像和文字的显示。
电源板则提供电能给手机其他电路板，起到了电源供应的作用。
电路组成方面主要包括电路元件和电路模块。
电路元件是构成电路的基本材料，包括电容器、电阻器和电感器等。
它们通过连接和组合起来，形成了各种电路模块。
电路模块通常包括功放模块、摄像头模块和通信模块等，它们各自完成不同的功能，并合作共同保障手机的正常运行。
二、常见故障与解决方案1. 手机无法开机这是手机使用过程中常见的故障之一。
可能的原因包括电池电量不足、电路板损坏以及开机按键失效等。
解决方案可以是更换电池、修复电路板或更换开机按键。
2. 手机屏幕无显示当手机屏幕无显示时，一般是由于屏幕板故障导致的。
这可能与屏幕连接线路不良、屏幕模块损坏或手机摔落造成的屏幕碎裂有关。
此时，我们需要检查和修复屏幕连接线路或更换屏幕模块。
3. 手机通信问题手机无法正常通信可能是由于通信模块故障或信号接收差引起的。
解决方案包括更换通信模块、检查信号线路和试用不同的手机卡等。
三、维修技巧手机维修是一门需要技巧和经验的工作。
以下是一些常用的维修技巧，供大家参考：1. 工具准备维修手机需要一些常用的工具，如螺丝刀、镊子和焊接设备等。
在维修前，要确保所需工具齐全，以提高效率。
2. 资料参考手机维修需要不断学习，并参考相关资料。
可以通过网络搜索、技术交流等方式获取更多的维修技巧和解决方案。
精品文档-现代手机原理与维修(严加强)-第2章
第2章 手机常用元器件识别和电路图识读 表2.3 MLC外形尺寸
第2章 手机常用元器件识别和电路图识读 图2.10 电极结构图
第2章 手机常用元器件识别和电路图识读
贴片式瓷介电容属无引线矩形结构，制造时采用叠层方式。 瓷介电容具有无引线、寄生电感小、等效串联电阻低、电路损 耗小、电路高频特性好等优点，有助于提高电路的应用频率和 传输速度。电极与介质材料共同烧结，耐潮性能好，结构坚固， 可靠性高，对环境温度具有优良的稳定性和可靠性。
第2章 手机常用元器件识别和电路图识读 图2.4 手机中的充电电流检测电阻
第2章 手机常用元器件识别和电路图识读
4) 组合式的贴片电阻 组合式贴片电阻是手机电路中应用比较多的，主要有三类。 (1) 组合两个电阻的。如诺基亚 8210的 R120、R122、 R540、R541、R533，以及摩托罗拉T190／T191的 R1V3等等， 其结构和电路应用如图2.5(a)所示。 (2) 组合三个电阻的。三个电阻组合在一起的元件多用 在滤波电路里，这种元件本身不是“π型”滤波电路，其结构 如图2.5(b)所示。摩托罗拉T190/T191的R616、诺基亚8210的 R805等都是这种电阻，其元件图如图2.5(b)所示。
第2章 手机常用元器件识别和电路图识读
图2.8 压敏电阻 (a) 厦新A8键盘压敏电阻实物及元件分布图；(b) 键盘压敏电阻电路
图
第2章 手机常用元器件识别和电路图识读
2．电阻的测量 电阻在电路中的作用比较大，如分压、分流等，其阻值若 发生变化，会引起三极管电路的静态工作点偏移，从而引起连 锁反应。一般情况下，电阻的失效率是比较低的，常见故障有 脱焊、烧断、阻值变大或变小等。 测量电阻用万用表“Ω”挡即可，只需将表笔接到电阻两 端(不分正负)。电阻的测量主要有以下两种方法：
手机电路原理

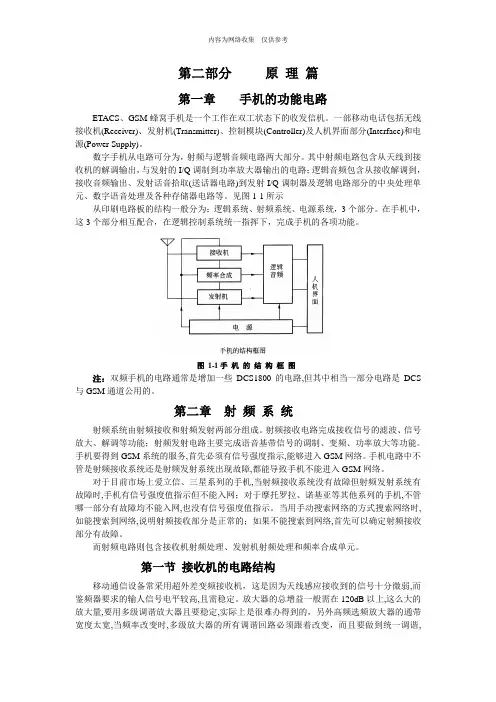

第二部分原理篇第一章手机的功能电路ETACS、GSM蜂窝手机是一个工作在双工状态下的收发信机。
一部移动电话包括无线接收机(Receiver)、发射机(Transmitter)、控制模块(Controller)及人机界面部分(Interface)和电源(Power Supply)。
数字手机从电路可分为，射频与逻辑音频电路两大部分。
其中射频电路包含从天线到接收机的解调输出，与发射的I/Q调制到功率放大器输出的电路；逻辑音频包含从接收解调到，接收音频输出、发射话音拾取(送话器电路)到发射I/Q调制器及逻辑电路部分的中央处理单元、数字语音处理及各种存储器电路等。
见图1-1所示从印刷电路板的结构一般分为：逻辑系统、射频系统、电源系统，3个部分。
在手机中，这3个部分相互配合，在逻辑控制系统统一指挥下，完成手机的各项功能。
图1-1手机的结构框图注：双频手机的电路通常是增加一些DCS1800的电路,但其中相当一部分电路是DCS 与GSM通道公用的。
第二章射频系统射频系统由射频接收和射频发射两部分组成。
射频接收电路完成接收信号的滤波、信号放大、解调等功能；射频发射电路主要完成语音基带信号的调制、变频、功率放大等功能。
手机要得到GSM系统的服务,首先必须有信号强度指示,能够进入GSM网络。
手机电路中不管是射频接收系统还是射频发射系统出现故障,都能导致手机不能进入GSM网络。
对于目前市场上爱立信、三星系列的手机,当射频接收系统没有故障但射频发射系统有故障时,手机有信号强度值指示但不能入网；对于摩托罗拉、诺基亚等其他系列的手机,不管哪一部分有故障均不能入网,也没有信号强度值指示。
当用手动搜索网络的方式搜索网络时,如能搜索到网络,说明射频接收部分是正常的；如果不能搜索到网络,首先可以确定射频接收部分有故障。
而射频电路则包含接收机射频处理、发射机射频处理和频率合成单元。
第一节接收机的电路结构移动通信设备常采用超外差变频接收机，这是因为天线感应接收到的信号十分微弱,而鉴频器要求的输人信号电平较高,且需稳定。
手机电路原理与维修
（1）iphone4手机整机结构 图8.1-1 iphone4手机整机结构（二）
1．IPHONE4手机整机结构及对应故障分析
（2）对应故障分析 如表8.1.1，8.1.2所示iphone4手机整机结构（一）中，
各器件故障现象说明。
2．整机供电、开机原理分析及测量点
（1）iphone4手机整机供电
8.1.1 IPHONE4手机整机结构与开机原理分析
如果手机开机及射频都正常，只是某一功能不能使用时， 应重点检测该功能电路及其IC即可排除故障。
1．IPHONE4手机整机结构及对应故障分析
（1）iphone4手机整机结构 图8.1-1 iphone4手机整机结构（一）
1．IPHONE4手机整机结构及对应故障分析

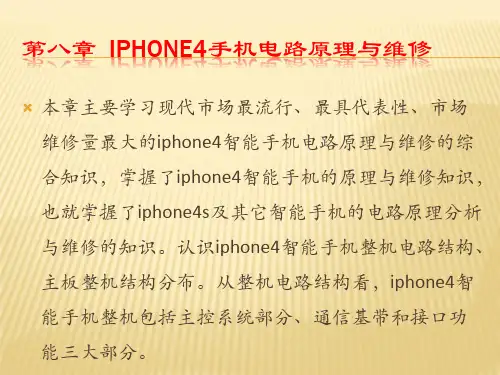

第八章 IPHONE4手机电路原理与维修
本章主要学习现代市场最流行、最具代表性、市场 维修量最大的iphone4智能手机电路原理与维修的综 合知识，掌握了iphone4智能手机的原理与维修知识， 也就掌握了iphone4s及其它智能手机的电路原理分析 与维修的知识。认识iphone4智能手机整机电路结构、 主板整机结构分布。从整机电路结构看，iphone4智 能手机整机包括主控系统部分、通信基带和接口功 能三大部分。
iphone4手机整机供电分为机内供电与机外供电，机 内供电是由电池提供，机外的供电是由USB接口提供， 同时还对机内电池的充电。
2．整机供电、开机原理分析及测量点
（1）iphone4手机整机供电
iphone4手机开机主要由电源管理器U48_AP提供供电， 而射频基带供电则由射频基带处理器U9_RF来提供，射 频基带处理器U9_RF不但集成射频基带逻辑处理，同时 还集成射频基带电路需要的稳压供电，为整个射频基 带电路提供电源，这与以往其它手机不同，具体开机 及其供电电路分析如下。
1．IPHONE4手机整机结构及对应故障分析
（2）对应故障分析 如表8.1.1，8.1.2所示iphone4手机整机结构（一）中，
各器件故障现象说明。
2．整机供电、开机原理分析及测量点
（1）iphone4手机整机供电
8.1.1 IPHONE4手机整机结构与开机原理分析
如果手机开机及射频都正常，只是某一功能不能使用时， 应重点检测该功能电路及其IC即可排除故障。
1．IPHONE4手机整机结构及对应故障分析
（1）iphone4手机整机结构 图8.1-1 iphone4手机整机结构（一）
1．IPHONE4手机整机结构及对应故障分析
第八章 IPHONE4手机电路原理与维修
本章主要学习现代市场最流行、最具代表性、市场 维修量最大的iphone4智能手机电路原理与维修的综 合知识，掌握了iphone4智能手机的原理与维修知识， 也就掌握了iphone4s及其它智能手机的电路原理分析 与维修的知识。认识iphone4智能手机整机电路结构、 主板整机结构分布。从整机电路结构看，iphone4智 能手机整机包括主控系统部分、通信基带和接口功 能三大部分。
iphone4手机整机供电分为机内供电与机外供电，机 内供电是由电池提供，机外的供电是由USB接口提供， 同时还对机内电池的充电。
2．整机供电、开机原理分析及测量点
（1）iphone4手机整机供电
iphone4手机开机主要由电源管理器U48_AP提供供电， 而射频基带供电则由射频基带处理器U9_RF来提供，射 频基带处理器U9_RF不但集成射频基带逻辑处理，同时 还集成射频基带电路需要的稳压供电，为整个射频基 带电路提供电源，这与以往其它手机不同，具体开机 及其供电电路分析如下。
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例）
▪ 案例2：部份整机故障
▪ 显示问题：首先应该用替换法确定是装配问题，屏问题不这是主板问题？
▪ 1、屏无显示分2种情况：
▪ A、有字无光；此种情况说明，从CPU来的数据是没有问题的，只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想，快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义：软件下载就是将手机的软件写入到手机主板芯片（flash）的
过程。（类似给电脑安装WIN2000或XP等操作系统）。
▪
方式：利用电脑、电源、接口板等硬件设备以及相应的程序，将软件
写入到手机芯片中。
▪
注：软件有版本之分（如S010、S011），一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义：下载SN号就是将SN贴纸上的SN号写入到手机主板芯片（flash） 的过程。
▪ 实现方式：利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序，将软件写入到手机芯片中。
▪ 注：有些机型没有单独的下载SN号工位，而直接在软件下载工位写入 SN号。（依不同平台而定）
b、在开机状态电流为20MA的情况下，用示波器在主板C1114输 入点测量出有 26M波形，说明主时钟正常工作。
c、在上一点分析前提下，测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下，可怀疑此主板在下载时，CPU至IO口的下载通路有问题， 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常，测 UTXD1通路上元件，发现D1301贴反了。
手机电路原理及维修知识培训课件(PPT76张)
八、电声器件
电声器件——实现声音信号和电信号之间转换的器件。
按其功能可分为两大类：
1、传声器： 话筒 2、扬声器： 喇叭、受话器、蜂鸣器 一、扬声器由线圈、永磁体、振膜组成，工作时电流流过线圈，通电的 线圈在磁场的作用下运动，带动振膜振动从而发出声音。 手机中常用的喇叭、受话器和蜂鸣器工作原理都一样，只不过根据他们 的频率响应范围及功率大小将其用在不同需求的电路中。
手机电路原理及维修知识
生产技术部
手机电路原理及维修知识
• 一、手机生产流程 • 二、手机电路的基本结构 • 三、手机常用电子元件介绍 • 四、常见故障的排除方法 • 五、手机测试技术及仪器操作
第一部分、手机生产流程
SMT
下载手机 软件
板测校准
组装
MMI测试
综合测试
天线测试
外观测试
功能测试
包装出货
四、 二极管（D）
二极管的特性： 单向导通\反向击穿 二极管按其在电路中的作用可分为： 整流二极管、 稳压二极管、 发光二极管、 变容二极管
二极管的封装形式：
五、三极管
三极管按极性可分为： NPN型、PNP型 三个管脚为： B—基极、C—集电极、 E—发射极 三极管在电路中主要起放大作用和开关作用。
1800M
PF08103~PF08107系列——900M/1800M双频功放：
900M OUT 1800M OUT
900M IN 1800M
PF08109B、PF08122B 系列功放：
900M OUT
IN 900M
1800M OUT
IN 1800M
PF系列各管脚功能： （双频功放的管脚乘以二） 1、输入 2、控制 3、供电 4、输出
手机开机电路原理及故障检修
2．手机时钟电路组成及原理分析
（1）手机中时钟是什么？
时钟就是时间，相当于上下班的铃声，有了铃声，我们就知 道上下班，且每天都会按这个时间规律来工作，这个有规律 的行为就是由时钟来决定的。手机中时钟也一样，也有规律， 它是控制手机逻辑电路进行有序的工作，若没有时钟，整个 逻辑系统就会出现程序错乱而不能正常运行，因此掌握手机 时钟是非常重要的，我们一定要认真学习和理解。

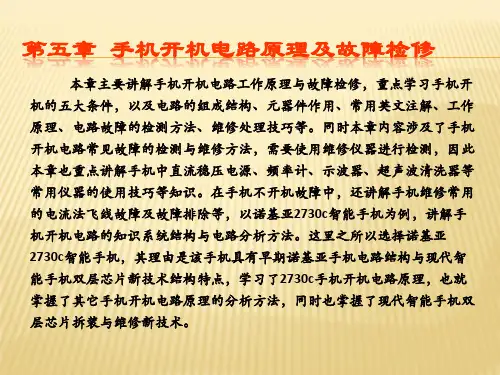

第五章 手机开机电路原理及故障检修
本章主要讲解手机开机电路工作原理与故障检修，重点学习手机开 机的五大条件，以及电路的组成结构、元器件作用、常用英文注解、工作 原理、电路故障的检测方法、维修处理技巧等。同时本章内容涉及了手机 开机电路常见故障的检测与维修方法，需要使用维修仪器进行检测，因此 本章也重点讲解手机中直流稳压电源、频率计、示波器、超声波清洗器等 常用仪器的使用技巧等知识。在手机不开机故障中，还讲解手机维修常用 的电流法飞线故障及故障排除等，以诺基亚2730c智能手机为例，讲解手 机开机电路的知识系统结构与电路分析方法。这里之所以选择诺基亚 2730c智能手机，其理由是该手机具有早期诺基亚手机电路结构与现代智 能手机双层芯片新技术结构特点，学习了2730c手机开机电路原理，也就 掌握了其它手机开机电路原理的分析方法，同时也掌握了现代智能手机双 层芯片拆装与维修新技术。
（3）手机供电电路正常工作的必要条件有哪些？
手机供电电路能正常工作，必须满足电池供电VBATT （3.6V）要正常、开机线路要正常、电源IC本身要正 常、电源IC外围电路及控制要正常,满足这四个条件 后，电源IC即可正常工作输出组电压。
其中电池供电容易掌握 其二是如何判断手机开机线路呢？ 知道了开机线路，那如何判断开机线路是否正常工
作呢？ 如果开机线路不正常该如何维修呢？ 其三是如何判断电源IC是否正常工作？ 其四是控制要正常
现代手机原理与维修)第3章手机电路原理
集成电路工作原理
集成电路是将多个电子元件集 成在一块芯片上，实现特定的 电路功能。
集成电路内部包含了晶体管、 电阻、电容、电感等元件，通 过相互连接构成完整的电路。
集成电路具有体积小、可靠性 高、性能优良等特点，广泛应 用于手机等电子设备中。
传感器工作原理
传感器是将物理量转换为电信号的器件，用于检测和测量各种物理量，如温度、压 力、光、声音等。
电路板维修
如果手机电路板出现故障，需要使用专门的 工具和技巧进行修复。
元件更换
如果发现某个元件损坏，需要使用合适的工 具和技巧进行更换。
软件修复
对于一些软件问题，可以通过刷机或重置手 机来解决。
手机维修安全注意事项
在维修前确保手机已经关闭电 源，避免造成短路或电击。
在拆装手机时，要小心处理螺 丝和其他细小零件，以免丢失
解调等。
数字信号处理单元
处理手机内部的数字信号，如 语音、数据和指令等信息。
输入输出接口
负责手机与其他设备之间的数 据传输和交互。
手机电路的基本原理
01
02
03
信号处理
手机电路对输入的信号进 行放大、滤波、解调等处 理，以实现信号的传输和 接收。
能量转换
手机电路将电能转换为其 他形式的能量，如声能和 光能，以驱动手机的各种 功能。
以液晶显示为例，液晶显示利用了液晶的物理特性，通过电场作用控制 液晶分子的排列状态，从而实现光线的透过或反射，呈现出不同的图像。
手机常见故障与维修
04
手机不开机故障维修
总结词
手机无法开机通常是由于电源电路故障或软件问题引起的。
详细描述
检查手机电池、充电器和充电接口是否正常，确保电池有足够的电量。如果电池或充电器有问题，需要更换。如 果手机仍然无法开机，可能是由于软件问题，尝试进行强制重启或恢复出厂设置。如果问题仍然存在，可能需要 进一步检查电源电路或主控芯片。

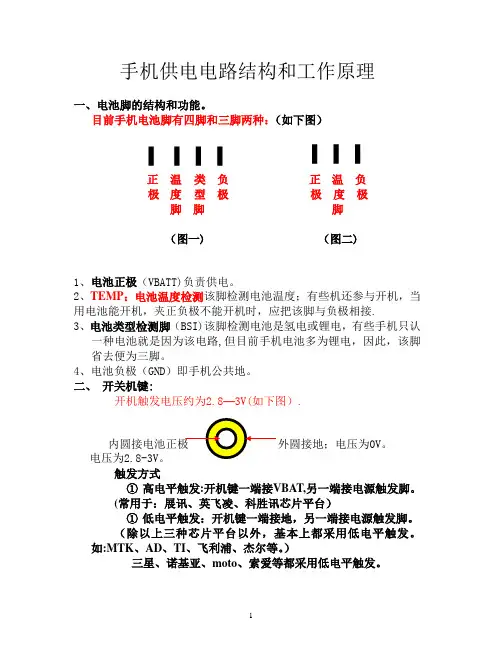

手机供电电路与工作原理
手机供电电路结构和工作原理一、电池脚的结构和功能。
目前手机电池脚有四脚和三脚两种：（如下图）正温类负正温负极度型极极度极脚脚脚（图一) （图二)1、电池正极（VBATT)负责供电。
2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接.3、电池类型检测脚（BSI)该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路,但目前手机电池多为锂电，因此，该脚省去便为三脚。
4、电池负极（GND）即手机公共地。
二、开关机键:开机触发电压约为2.8—3V(如下图）.外圆接地；电压为0V。
电压为2.8-3V。
触发方式①高电平触发:开机键一端接VBAT,另一端接电源触发脚。
(常用于：展讯、英飞凌、科胜讯芯片平台）①低电平触发：开机键一端接地，另一端接电源触发脚。
（除以上三种芯片平台以外，基本上都采用低电平触发。
如:MTK、AD、TI、飞利浦、杰尔等。
）三星、诺基亚、moto、索爱等都采用低电平触发。
三、手机由电池直接供电的电路。
电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。
在电池线上会并接有滤波电容、电感等元件。
该电路常引起发射关机和漏电故障.四、手机电源供电结构和工作原理.目前市场上手机电源供电电路结构模式有三种;1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电)2、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）（电源管理器供电开机方框图)1）该电路特点：低电平触发电源集成块工作;把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。
2）该电路掌握重点:（1)各元件的功能与作用。
（2）各路电压的产生及走向.(3）复位信号的产生及作用.（4）13M时钟信号的产生及走向。
(5）开机过程。
(6）关机过程。
3)、电路分析。
（1）各元件的功能与作用。
电源集成块：a)、提供各路工作电源;并提供逻辑复位信号（诺基亚系列手机的电源集成块还包含一个储存器，并存有部分软件资料；更换音频后应刷机)b）、有些手机还负责音频信号处理。
