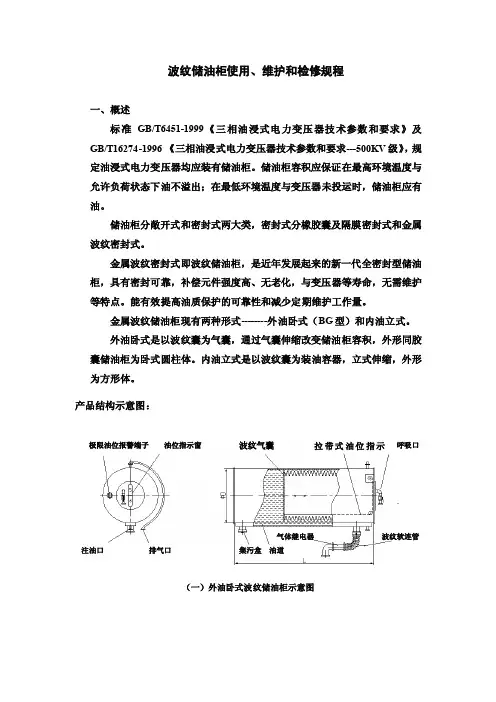

波纹储油柜使用、维护和检修规程一、概述标准GB/T6451-1999《三相油浸式电力变压器技术参数和要求》及GB/T16274-1996 《三相油浸式电力变压器技术参数和要求---500KV 级》，规定油浸式电力变压器均应装有储油柜。

储油柜容积应保证在最高环境温度与允许负荷状态下油不溢出；在最低环境温度与变压器未投运时，储油柜应有油。

储油柜分敞开式和密封式两大类，密封式分橡胶囊及隔膜密封式和金属波纹密封式。

金属波纹密封式即波纹储油柜，是近年发展起来的新一代全密封型储油柜，具有密封可靠，补偿元件强度高、无老化，与变压器等寿命，无需维护等特点。

能有效提高油质保护的可靠性和减少定期维护工作量。

金属波纹储油柜现有两种形式--------外油卧式（BG 型）和内油立式。

外油卧式是以波纹囊为气囊，通过气囊伸缩改变储油柜容积，外形同胶囊储油柜为卧式圆柱体。

内油立式是以波纹囊为装油容器，立式伸缩，外形为方形体。

产品结构示意图：（一）外油卧式波纹储油柜示意图极限油位报警端子 油位指示窗 注油口 排气口 波纹气囊 拉带式油位指示呼吸口波纹软连管气体继电器油道 集污盒（二）内油立式波纹储油柜示意图型号标注：BG 外 径 －－ 长 度二、波纹储油柜应满足的基本要求1、储油柜的容积应满足绝缘油在允许的温度变化范围内产生的体积膨胀或收缩。

即在环境温度最低时，设备停运状态下储油柜不空，在环境温度最高且设备达到额定负荷时储油柜不溢油。

储油柜容积计算应以变压器总油重（含冷却系统油量）乘以绝缘油最大允许温差和油膨胀系数来确定。

2、具有准确的油量指示和可靠的极限油位报警。

储油柜应清楚显示反映储油柜内实际油量的刻度数值，显示值与实际值误差应小于5%。

当达到最高油位和最低油位时，应有触点报警信号输出。

3、必须密封可靠。

金属波纹囊的焊逢应焊宽均匀，熔透、无虚焊和严重氧化现象，波纹表面不允许有划伤和硬褶。

对于内油式结构的波纹储油柜一旦装油的波纹囊泄漏，将直接影响变压器运行的安全。

油浸变压器金属波纹膨胀式储油柜喷油分析引言在油浸变压器中，储油柜起着储存变压器绝缘油的重要作用。

金属波纹膨胀式储油柜是一种常见的储油柜结构，其设计可以减少油与空气之间的接触，从而延长绝缘油的使用寿命。

然而，当金属波纹膨胀式储油柜发生喷油现象时，会对变压器的正常运行造成严重影响。

因此，对喷油原因进行分析和解决是非常重要的。

喷油现象及其影响金属波纹膨胀式储油柜在正常工作过程中，可能会发生喷油现象。

当发生喷油时，储油柜的绝缘油会以高速喷出的形式漏出，造成以下不良影响：1.损耗绝缘油：喷油会导致绝缘油的损耗，使绝缘油的用量增加，增加了维护和更换绝缘油的成本。

2.污染环境：喷油会导致绝缘油喷洒到周围环境，对周围的设备和环境造成污染。

3.破坏设备：喷油会导致绝缘油进一步流入机器内部，对变压器设备造成损坏甚至故障。

因此，深入分析金属波纹膨胀式储油柜喷油的原因，有助于解决喷油问题，提高变压器的安全可靠性。

喷油原因分析1. 设计不当金属波纹膨胀式储油柜的设计不当可能是喷油的主要原因之一。

设计不当可能表现为以下几个方面：•储油柜容积过小：容积过小会导致绝缘油在储油柜内无法正常流动和变形，从而增加喷油的可能性。

•储油柜结构缺陷：储油柜的结构缺陷，如焊缝不牢固、连接件松动等，都可能导致喷油现象的发生。

•储油柜通风不畅：储油柜的通风不良会导致内部油气过热，增加喷油的风险。

针对以上设计不当的问题，应该在设计阶段充分考虑，合理设计金属波纹膨胀式储油柜的尺寸和结构，并确保其通风良好。

2. 油位过高油位过高是金属波纹膨胀式储油柜喷油的另一个常见原因。

当油位过高时，可能发生以下情况：•油位超过了储油柜的设计容量，超出了其正常工作范围，导致高压喷油。

•过高的油位可能导致储油柜内部出现过度压力，进而引发喷油。

为了解决油位过高的问题，应该在工作中及时监测和调整绝缘油的油位，确保其在正常范围内。

3. 油泡积聚油泡积聚也是金属波纹膨胀式储油柜喷油的一个可能原因。

油库设备设施操作使用与维护保养规程1.设备设施操作使用规程1.1 油罐操作规程1.1.1 在加油时，要先停止机器的运转，关闭所有电源开关。

1.1.2 加油前检查油罐底部的标志是否清晰可见，如有模糊，一定要及时清洗。

1.1.3 加油时要注意避免油液泄漏，确保油液顺利进入油罐内。

1.1.4 加油完成后，及时清理加油口和油罐周围的油渍，避免油液泄漏造成危险。

1.1.5 加油完成后，关闭油罐的盖子，保持密封，防止杂物、雨水进入油罐。

1.2 泄漏应急处理规程1.2.1 如发生油液泄漏，立即停止加油操作，并使用干净的吸油毯或者其他吸油物品将泄漏的油液吸干。

1.2.2 使用吸油物品吸干油液后，将其放入特定的废弃物容器内，并及时送往指定的处理点进行处理。

1.2.3 严格遵守泄漏应急处理规程，确保泄漏事件得到及时处理，避免对周围环境和设备设施造成危害。

2.设备设施维护保养规程2.1 油罐定期检查规程2.1.1 油罐定期进行外观检查，查看油罐是否有腐蚀、漏油等现象，如有问题及时通知相关部门处理。

2.1.2 油罐定期进行内部清洁检查，清除沉积物和杂物，保持油罐内部清洁干净。

2.1.3 油罐定期进行安全阀、液位计等设备的检测，确保其正常运转。

2.1.4 油罐定期进行油液品质检测，如有异常，及时更换或处理油液。

2.2 设备设施定期维护规程2.2.1 定期对油罐、输油泵等设备进行润滑保养，确保设备正常运转。

2.2.2 定期对输油泵、管道等设备进行清洁检查，清除杂物和污垢，保证设备畅通无阻。

2.2.3 定期对设备电路进行检测，确保电气设备正常运转，防止因电路故障引起的事故。

以上就是油库设备设施操作使用与维护保养规程，希望所有工作人员严格遵守规程，确保设备设施的安全运行。

油库设备设施操作使用与维护保养规程3. 库存管理规程3.1 定期盘点3.1.1 油库库存定期进行盘点，确保库存数量的准确性，避免因库存数据不准确而引发的问题。

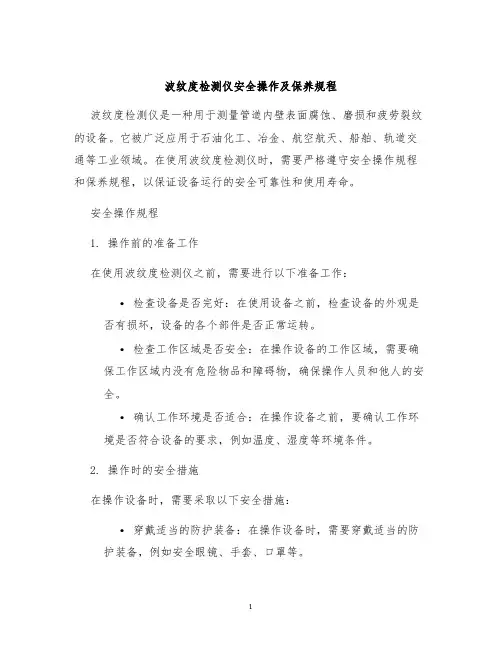

波纹度检测仪安全操作及保养规程波纹度检测仪是一种用于测量管道内壁表面腐蚀、磨损和疲劳裂纹的设备。

它被广泛应用于石油化工、冶金、航空航天、船舶、轨道交通等工业领域。

在使用波纹度检测仪时，需要严格遵守安全操作规程和保养规程，以保证设备运行的安全可靠性和使用寿命。

安全操作规程1. 操作前的准备工作在使用波纹度检测仪之前，需要进行以下准备工作：•检查设备是否完好：在使用设备之前，检查设备的外观是否有损坏，设备的各个部件是否正常运转。

•检查工作区域是否安全：在操作设备的工作区域，需要确保工作区域内没有危险物品和障碍物，确保操作人员和他人的安全。

•确认工作环境是否适合：在操作设备之前，要确认工作环境是否符合设备的要求，例如温度、湿度等环境条件。

2. 操作时的安全措施在操作设备时，需要采取以下安全措施：•穿戴适当的防护装备：在操作设备时，需要穿戴适当的防护装备，例如安全眼镜、手套、口罩等。

•确保设备正确安装：在操作设备时，需要确认设备已正确安装，例如设备是否稳定、夹具的紧固是否合适等。

•定期对设备进行维护：定期对设备进行维护和保养可以保证设备的运行可靠性和安全性，在维护设备时，需要按照设备的保养规程进行操作。

3. 操作后的清理工作在操作设备结束后，需要进行以下清理工作：•关闭设备及电源：在操作设备完毕后，需要关闭设备并断开电源。

•清理工作区域：清理工作台面和周围环境，确保设备所在的工作区域整洁。

•检测设备是否存放妥当：将设备存放在安放设备的仓库或设备房内，确保设备存放妥当，不受到损坏和影响。

保养规程1. 检查设备与配件每次使用波纹度检测仪之前，需要检查设备的各个部分是否正常运转。

在检查设备的同时，还需要检查设备的配件，例如探头、夹具等，确保配件的完好度。

2. 定期润滑设备保养周期内，需要对设备进行润滑，这可以降低设备的磨损，改善设备的性能和寿命。

在对设备润滑时，需要使用设备说明书中规定的润滑剂，不能随意更换润滑剂。

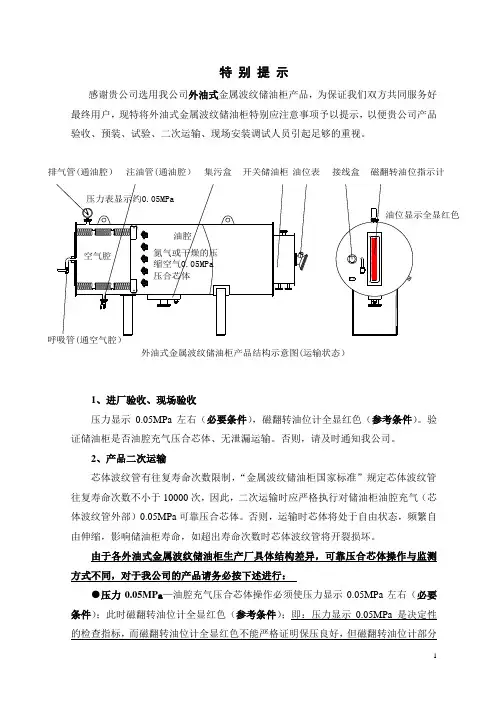

特 别 提 示感谢贵公司选用我公司外油式金属波纹储油柜产品，为保证我们双方共同服务好最终用户，现特将外油式金属波纹储油柜特别应注意事项予以提示，以便贵公司产品验收、预装、试验、二次运输、现场安装调试人员引起足够的重视。

1、进厂验收、现场验收压力显示0.05MPa 左右（必要条件），磁翻转油位计全显红色（参考条件）。

验证储油柜是否油腔充气压合芯体、无泄漏运输。

否则，请及时通知我公司。

2、产品二次运输芯体波纹管有往复寿命次数限制，“金属波纹储油柜国家标准”规定芯体波纹管往复寿命次数不小于10000次，因此，二次运输时应严格执行对储油柜油腔充气（芯体波纹管外部）0.05MPa 可靠压合芯体。

否则，运输时芯体将处于自由状态，频繁自由伸缩，影响储油柜寿命，如超出寿命次数时芯体波纹管将开裂损坏。

由于各外油式金属波纹储油柜生产厂具体结构差异，可靠压合芯体操作与监测方式不同，对于我公司的产品请务必按下述进行：●压力0.05MP a —油腔充气压合芯体操作必须使压力显示0.05MPa 左右（必要条件）；此时磁翻转油位计全显红色（参考条件）；即：压力显示0.05MPa 是决定性的检查指标，而磁翻转油位计全显红色不能严格证明保压良好，但磁翻转油位计部分外油式金属波纹储油柜产品结构示意图(运输状态）排气管(通油腔）注油管(通油腔）集污盒开关储油柜油位表接线盒磁翻转油位指示计显白一定不保压。

●保留附件—为保证上述操作的进行，请务必完好保留我公司提供的充气阀盖板、压力表显示盖板等附件，以便二次运输使用；●可靠密封—运输前将充气阀盖板安装在注排油管上，压力表显示盖板安装在排气管上，主管路盖板安装在主管路上，且保证各盖板把紧均匀、防松、密封可靠；●保压24小时—油腔充气0.055MPa压合芯体（20分钟“充气效应”后压力将稳定在0.05MPa左右），呼吸阀打开，保压24小时压力表指示无可见回落，以验证盖板可靠密封、芯体无泄漏（必要检查）；●关闭呼吸阀—运输前必须关闭呼吸口阀门，作为压合芯体的辅助措施；●运输前拆下呼吸阀手柄及充气阀手柄，可靠系在相应阀上，以免误开。

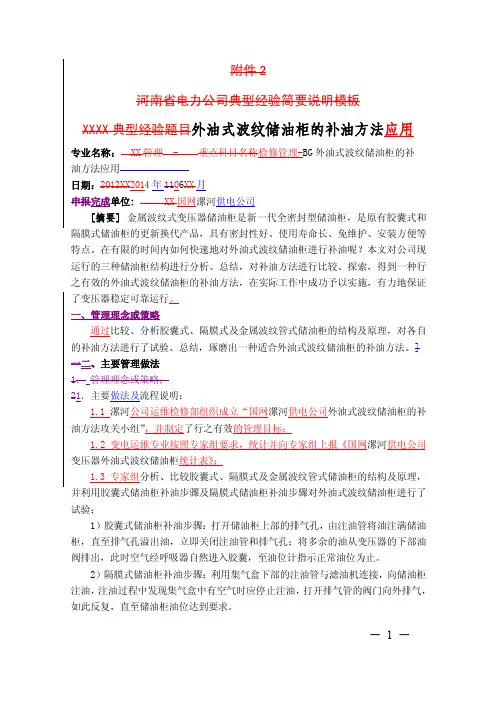

附件2河南省电力公司典型经验简要说明模板XXXX典型经验题目外油式波纹储油柜的补油方法应用专业名称：XX管理-重点科目名称检修管理-BG外油式波纹储油柜的补油方法应用日期：2012XX2014年1106XX月申报完成单位:XX国网漯河供电公司[摘要]金属波纹式变压器储油柜是新一代全密封型储油柜，是原有胶囊式和隔膜式储油柜的更新换代产品，具有密封性好、使用寿命长、免维护、安装方便等特点。

在有限的时间内如何快速地对外油式波纹储油柜进行补油呢？本文对公司现运行的三种储油柜结构进行分析、总结，对补油方法进行比较、探索，得到一种行之有效的外油式波纹储油柜的补油方法，在实际工作中成功予以实施，有力地保证了变压器稳定可靠运行。

一、管理理念或策略通过比较、分析胶囊式、隔膜式及金属波纹管式储油柜的结构及原理，对各自的补油方法进行了试验、总结，琢磨出一种适合外油式波纹储油柜的补油方法。

]一二、主要管理做法1．管理理念或策略；21．主要做法及流程说明：1.1漯河公司运维检修部组织成立“国网漯河供电公司外油式波纹储油柜的补油方法攻关小组”，并制定了行之有效的管理目标；1.2变电运维专业按照专家组要求，统计并向专家组上报《国网漯河供电公司变压器外油式波纹储油柜统计表》；1.3专家组分析、比较胶囊式、隔膜式及金属波纹管式储油柜的结构及原理，并利用胶囊式储油柜补油步骤及隔膜式储油柜补油步骤对外油式波纹储油柜进行了试验；1）胶囊式储油柜补油步骤：打开储油柜上部的排气孔，由注油管将油注满储油柜，直至排气孔溢出油，立即关闭注油管和排气孔；将多余的油从变压器的下部油阀排出，此时空气经呼吸器自然进入胶囊，至油位计指示正常油位为止。

2）隔膜式储油柜补油步骤：利用集气盒下部的注油管与滤油机连接，向储油柜注油，注油过程中发现集气盒中有空气时应停止注油，打开排气管的阀门向外排气，如此反复，直至储油柜油位达到要求。

—1—3）利用上述两种方法对外油式波纹储油柜进行补油，发现外油式波纹储油柜的油位计未有变化。

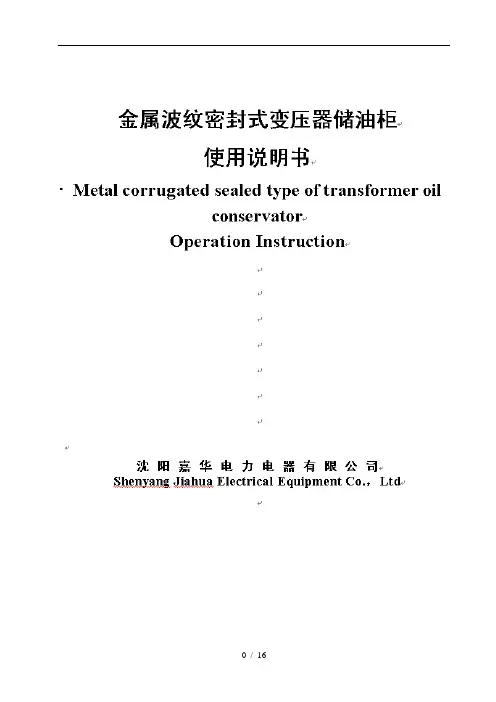

BCG型金属波纹式储油柜安装使用说明书1概述BCG型金属波纹式储油柜是一种全密封金属波纹管式储油柜，其主要特点利用金属波纹管将变压器油与空气隔开，这样可以有效的防止变压器油的老化，从而保证变压器油的绝缘强度。
