公路顶管穿越施工方案（流沙地段）方案概述本方案主要针对的施工环境为一般地段公路顶管穿越, 施工区域内的土质以流沙为主, 开挖的土质不能成型, 易塌方。
1. 工程概况针对所建设的工程项目特点进行相应编制。
2. 施工技术措施2.1施工工艺流程图2.2施工准备2.2.1组织施工人员熟悉施工图, 进行技术交底, 探讨施工质量保证措施。
2.2.2开工前预先与公路主管部门联系, 按照路政部门的要求办理穿越施工手续, 设置相应的警示标志。
2.2.3应向路政等有关部门了解清楚穿越地段内地下是否有通讯线路, 管道等设施, 对于此类设施应请主管部门的有关人员现场指定位置,人工开挖, 使之暴露, 保护方案应得到主管部门认可。
2.2.4顶管设备、配套设备及各种机具材料准备齐全。
2.3修施工便道根据现场情况, 在穿越点顶进套管工作坑一侧修筑施工便道, 以便于车辆、材料进入, 施工便道与管线施工作业带平顺相接。
2.4测量放线、场地平整2.4.1根据设计给定的控制桩位, 用经纬仪放出穿越中心轴线, 并定穿越中心桩, 施工带边线桩, 撒上白灰线。
2.4.2放线同时放出操作坑与接管坑的位置和开挖边线。
2.4.3保护好公路两侧中心线上的标志木。
2.4.4根据现场情况, 在工作坑一侧平整出一块的施工场地, 并在四周设置警示带和警示牌, 场地用于堆放施工材料和设备停顶管场地布置示意图放。
2.5作业坑开挖2.5.1根据设计要求, 在穿越的公路两端各开挖一个工作坑, 一个作为作业顶进工作坑, 另一个作为接收首节管的工作坑。
2.5.2由于地质为流沙, 不能成型。
为提高顶管操作的安全性, 采用方形砖混沉井方法修建发送基坑和接收基坑, 基坑底部为混凝土浇筑, 如果地下水位较高时, 在发送基坑底部低点位置设一集水坑, 用于收集和排除基坑四周和顶管过程的渗水。
根据顶管操作时的荷载, 发送基坑的后背墙要独立为钢筋混凝土墙, 以承载顶管过程的反作用力。
一、编制依据1. 国家现行有关法律法规、技术规范和标准；2. 顶管施工规范、施工技术规程、质量评定标准与验收办法；3. 城市道路、桥梁设计规范；4. 公路工程技术标准；5. 工程地质勘察报告；6. 施工单位的技术力量和设备条件。
二、工程概况1. 工程名称：顶管下穿公路工程；2. 工程地点：[具体地点]；3. 施工单位：[施工单位名称]；4. 设计单位：[设计单位名称]；5. 监理单位：[监理单位名称]；6. 施工内容：顶管下穿公路隧道；7. 隧道长度：[隧道长度]；8. 隧道断面：[隧道断面尺寸]；9. 穿越公路：[公路名称]。
三、工作内容及范围1. 隧道工程勘察设计；2. 隧道施工组织设计；3. 隧道施工技术方案；4. 隧道施工进度计划；5. 隧道施工安全、质量、环境保护措施；6. 隧道施工应急预案。
四、主要施工准备1. 施工现场准备：平整场地、搭建临时设施、安装监测设备等；2. 施工材料准备：顶管管节、混凝土、钢筋、土工布等；3. 施工设备准备：顶管机、挖掘机、装载机、运输车辆等；4. 人员准备：组织施工队伍，进行技术培训和安全教育。
五、施工步骤方法1. 隧道开挖：采用顶管法进行隧道开挖，确保隧道轴线精度；2. 隧道支护：采用钢筋砼衬砌，确保隧道结构安全；3. 隧道防水：采用防水材料进行隧道防水处理；4. 隧道排水：设置排水系统，确保隧道内积水及时排除；5. 隧道照明：设置隧道照明设施，确保隧道内照明充足；6. 隧道通风：设置通风设施，确保隧道内空气质量；7. 隧道安全监测：实时监测隧道施工安全，确保施工安全。
六、技术措施1. 采用先进的顶管施工技术，提高施工效率和安全性；2. 优化隧道支护设计，确保隧道结构安全；3. 采用环保材料和技术，降低施工对环境的影响；4. 加强施工过程中的质量控制，确保隧道施工质量。
七、施工质量保证措施1. 建立健全质量保证体系，明确各级人员质量责任；2. 严格执行施工规范和操作规程，确保施工质量；3. 加强施工过程中的质量检查，及时发现和解决质量问题；4. 做好施工记录和资料整理，为工程验收提供依据。
过路段顶管施工方案一、工程背景近年来，城市交通的发展和城市化进程的加速，给城市道路交通系统带来了巨大压力。
为了满足交通需求和管线改造的需求，需要进行过路段顶管的施工，以确保交通持续畅通和城市基础设施的完善。
二、工程目标该顶管施工旨在实现以下目标：1.确保交通的正常运行，最大程度减少对交通的影响；2.保证施工过程中的安全性，确保工人和过往行人的安全；3.降低施工成本，提高工程施工效率；4.保证施工的质量和后期维护的方便性。
三、施工方案基于工程目标和具体情况，制定如下顶管施工方案：1.前期准备（1）制定施工进度计划，包括施工时间、施工区域划分等；（2）向相关部门申请施工许可证，并确保顶管施工符合相关规范和标准；（3）组织专业人员进行现场勘察和测量，确定施工方案的具体细节。
2.交通管控（1）根据施工进度计划，及时通知相关单位和居民，提前做好交通管控措施的宣传工作；（2）临时设置交通标志牌、路障等设施，引导过路车辆绕行；（3）在施工现场设置施工区域的防护措施，保证过往行人的安全。
3.施工工艺（1）准备工作：清理施工区域，确保施工的整洁和工作的顺利进行；（2）开挖施工：根据设计要求进行地面开挖，采用合适的机械设备进行作业，保证施工的准确性和效率；（3）安装管道：根据设计图纸进行管道的安装和连接，确保管道的质量和可靠性；（4）回填施工：在管道安装完成后，对周围的土方进行回填，保持地面的平整和稳定；（5）收尾工作：清理施工现场，恢复道路交通，进行相关检验和验收工作。
四、施工监管为确保施工质量和安全，需要进行施工监管工作：1.设立专门的施工监理部门或聘请第三方专业公司，对施工过程进行全程监管；2.监管人员要具备相关专业知识和经验，能够及时发现和解决施工中的问题；3.定期检查施工现场，确保施工符合相关规范和要求；4.与相关部门和业主进行沟通，确保施工进度和质量的双向监控。
五、安全保障1.施工现场必须配置专人负责安全工作，包括交通安全、施工安全等；2.工人必须进行必要的安全培训，掌握相关操作规程和应急处理措施；3.施工现场要设置明显的安全警示标志，提醒周边行人和车辆注意安全；4.定期组织安全演练，提高工人的安全意识和应急处理能力。
S2道路顶管穿越公路施工方案清晨的阳光透过窗户，洒在办公室的角落，我泡了杯热茶，准备开始这场关于S2道路顶管的施工方案写作。
十年的方案写作经验告诉我，这是一个既充满挑战又充满机遇的任务。
一、工程概况项目位于繁华的城市中心，S2道路作为城市交通要道，每天的车辆流量巨大。
本次工程需要在S2道路下方穿越一条直径2米的顶管，确保道路的通行不受影响。
工程难度大，要求高，但办法总比困难多。
二、施工目标1.确保S2道路正常通行，不影响交通秩序。
2.顶管穿越工程安全、高效、环保。
3.工程质量达到优良标准。
三、施工准备1.人员准备：组织一支经验丰富的施工队伍，明确各成员职责，确保施工顺利进行。
2.材料准备：选用优质的顶管材料，确保工程质量和安全。
3.设备准备：配置先进的顶管施工设备，提高施工效率。
四、施工步骤1.洞口施工：在S2道路两侧挖掘洞口，作为顶管穿越的起点和终点。
2.顶管安装：将顶管安装到洞口，确保管道的直线度和密封性。
3.顶管推进：采用液压顶管技术，将顶管从起点推进到终点。
4.管道连接：在顶管穿越完成后，将管道连接起来，形成完整的管道系统。
5.土方回填：在管道安装完成后，对洞口进行土方回填，恢复道路原貌。
五、施工难点及应对措施1.难点一：S2道路车流量大，施工期间如何保证交通秩序？应对措施：采用分阶段施工，白天施工期间设置临时交通标志，引导车辆减速慢行；夜间施工时，采取封闭施工，减少交通干扰。
2.难点二：地下管线复杂，如何避免施工过程中对管线造成破坏？应对措施：在施工前，对地下管线进行详细探测，制定管线保护方案；施工过程中，采用非开挖技术，避免对管线造成破坏。
3.难点三：如何确保顶管施工过程中的安全和质量？应对措施：加强施工现场的安全管理，严格执行施工方案和操作规程；采用先进的施工设备和技术，提高施工效率和质量。
六、施工保障1.安全保障：加强施工现场的安全管理，确保施工过程中的人员安全。
2.质量保障：采用优质材料和先进技术，确保工程质量和使用寿命。
一、编制依据1. 《城市工程管线综合规划规范》（GB 50289-98）2. 《顶管施工规范》（JGJ 33-2012）3. 《建筑施工安全检查标准》（JGJ 59-2011）4. 《顶管施工技术规程》（JGJ 28-2014）5. 《穿越公路顶管专项施工方案》相关资料二、工程概况1. 工程名称：XX市XX道路穿越公路顶管工程2. 工程地点：XX市XX区XX道路3. 工程规模：顶管长度XX米，管径XX米4. 施工单位：XX公司5. 监理单位：XX监理公司三、工作内容及范围1. 顶管施工前期的准备工作，包括施工图纸会审、施工方案编制、施工场地布置等。
2. 顶管施工过程中的技术指导和现场管理，确保施工质量和安全。
3. 顶管施工完成后，进行管道连接、试压、冲洗等后续工作。
四、主要施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括顶管施工技术人员、操作人员、安全员等。
2. 施工设备：顶管机、测量仪器、挖掘机、吊车、运输车辆等。
3. 施工材料：顶管管道、防腐材料、填料、注浆材料等。
五、施工步骤方法1. 施工测量：根据设计图纸，进行顶管轴线测量，确保顶管施工精度。
2. 工作坑、接收坑施工：根据地质条件，挖掘工作坑和接收坑，确保满足顶管施工要求。
3. 顶管施工：根据顶管机性能和地质条件，采用顶管施工技术，将管道顶入地下。
4. 管道连接：完成顶管施工后，进行管道连接，确保管道密封性。
5. 试压、冲洗：对管道进行试压和冲洗，确保管道运行正常。
六、技术措施1. 顶管施工技术：根据地质条件和管道直径，选择合适的顶管机型号和施工方法。
2. 地质勘察：对顶管施工区域进行地质勘察，了解地质条件，为顶管施工提供依据。
3. 安全措施：严格执行安全生产规定，确保施工安全。
七、施工质量保证措施1. 施工过程监控：对施工过程进行实时监控，确保施工质量符合要求。
2. 材料检验：对施工材料进行严格检验，确保材料质量合格。
3. 施工验收：按照国家相关标准，对施工质量进行验收。
城市道路过路顶管专项施工方案
一、前言
随着城市人口的增加和交通需求的不断扩大，城市道路的改建和维护工程显得
尤为重要。
在城市道路中，由于地下管道的存在，常常需要进行过路顶管专项施工，以确保道路的正常使用和地下管道的完好。
二、施工前的准备工作
1. 定位确认
在进行过路顶管专项施工前，需要准确确认地下管道的位置和走向，避免对地
下管道的破坏。
通过地下管道的图纸和现场勘测，确定施工位置。
2. 交通疏导
在施工过程中，需要采取相应的交通疏导措施，确保施工区域周边交通的畅通
和安全。
设立施工警示标志和引导标识，指示车辆和行人绕行。
三、施工过程
1. 划分施工区域
根据确认的施工位置，划分施工区域，并进行围挡封闭，确保施工现场的安全。
2. 挖掘施工孔口
在施工区域内进行挖掘工作，开挖出相应的施工孔口，以便进行过路顶管的安
装和维护。
3. 过路顶管安装
在施工孔口完成后，进行过路顶管的安装工作，确保顶管的牢固和稳定。
4. 填埋和恢复
完成顶管安装后，对施工区域进行填埋和恢复工作，确保道路的平整和美观。
四、施工后的检验和验收
1. 安全检查
在施工完成后，进行安全检查，确保施工区域的安全和周边环境的整洁。
2. 验收工作
对施工的质量进行验收，确认过路顶管的安装符合相关标准和要求，保证施工质量。
五、总结
城市道路过路顶管专项施工是保障城市道路畅通和地下管道正常使用的重要工作。
通过严格的施工流程和规范的操作，可以保证施工质量和安全，为城市的发展提供有力支持。
一、工程概况本工程位于XX市XX路段，需穿越城市道路，建设新的排水管道。
考虑到道路的繁忙和施工安全，决定采用顶管施工技术。
本次顶管施工长度约为500米，管道直径为DN1200mm，主要目的是提高城市排水系统的效率，减轻道路排水压力。
二、施工准备1. 人员准备：成立专门的顶管施工队伍，包括项目经理、技术负责人、施工员、安全员等，确保施工人员具备相应的专业技能和经验。
2. 设备准备：准备顶管施工所需的设备，如顶管机、导向系统、液压系统、通风设备、排水设备等。
3. 材料准备：准备施工所需的管道材料、接头、阀门等，确保材料符合国家标准，质量可靠。
4. 施工场地准备：对施工场地进行清理，确保施工环境整洁，符合施工要求。
三、施工方案1. 顶管施工方法：采用挤压顶管法，利用顶管机将管道缓慢顶进，直至达到设计位置。
2. 导向系统：安装导向系统，确保管道按照预定轨迹顺利顶进。
3. 液压系统：液压系统用于驱动顶管机，确保顶进过程中的稳定性和效率。
4. 通风设备：在施工过程中，确保通风设备正常工作，保证施工环境空气质量。
5. 排水设备：安装排水设备，及时排除施工过程中产生的积水。
四、施工步骤1. 开挖工作井：按照设计要求，开挖工作井，井口直径大于管道直径，井深满足施工要求。
2. 组装顶管机：将顶管机组装在井口，确保顶管机与管道连接牢固。
3. 导向系统安装：安装导向系统，确保管道按照预定轨迹顶进。
4. 顶管机启动：启动顶管机，开始顶管施工。
5. 监控与调整：在顶管过程中，实时监控顶进速度、管道位置等参数，根据实际情况进行调整。
6. 管道连接：顶管机到达预定位置后，进行管道连接，确保管道连接质量。
7. 回填工作井：完成管道连接后，进行工作井回填。
五、质量控制1. 材料质量：确保施工材料符合国家标准，质量可靠。
2. 施工质量：严格按照施工规范进行施工，确保施工质量。
3. 验收标准：按照国家标准和设计要求进行验收。
六、安全措施1. 施工人员安全：对施工人员进行安全教育和培训，提高安全意识。
公路顶管穿越施工安全应急方案范本一、安全防护重点顶管穿越主要安全防范重点为：施工过程中的路面沉降、塌陷事故、地下管线破损、触电事故、高处坠落、起重伤害、交通事故等二、技术措施（1）防止路面沉降、塌陷①做好顶管施工前的施工准备工作，对施工人员进行施工技术、安全技术交底，从思想上首先确立质量和安全意识；②选用优质的管材，对到场材料做好现场检查验收工作，对不合格产品坚决予以退回；③做好材料供应，开始起顶前做好材料计划，并在现场备好足够的余量，在顶管工作开始前，保证所有管材到场；④顶管施工前做好准备工作；⑤在顶管的施工过程中，确实做好润滑减磨，根据地面变化和地下水位情况等因素及时调整压力和润滑量，每天的出土量应做好记录，作为分析地层损失的依据，记录由专人负责，并每日定时检查；⑥顶管施工过程中，同时应保证公路的运行安全，由专人负责检测道路的行车情况和路面是否发生沉降等情况。
⑦在顶管通过路面设置间距为___M的观测点，根据顶进位置每小时进行测量，发现沉降超过3CM应立即停止作业，找出原因并采取相应措施后才可继续施工。
⑧管材顶进过程中，做到勤测勤调，轴线和高程控制在5CM之内，以保证钢管的顺利推进。
（2）防止底下管线破损①在顶管施工前由我单位牵头，与各相关部门联系，确认顶管施工范围内是否有管线通过；②在确认后，及时调整顶管施工路线和高程，以避开管线相交；③如在顶进过程中发现异常情况，及时与各相关部门联系。
（3）防止交通事故①在本项顶管的施工中，除公路外其余均为农田和厂区，所以防止交通事故主要为防止由于顶管作业封道而导致正绕线公路交通事故的发生；②在顶管作业前，由专人与公路路政联系，并落实交通标识标牌；③为避免路面荷重，如在顶管穿越路面发生交通事故或车辆发生故障，及时拖走事故或故障车辆。
三、应急资源分析（1）应急力量的组成及分布：机关有关部门负责人、项目部成员。
（2）应急设备、物资准备：现场灭火器、医疗设备、救护车辆充足，药品齐全，各施工小分队配有对讲机。

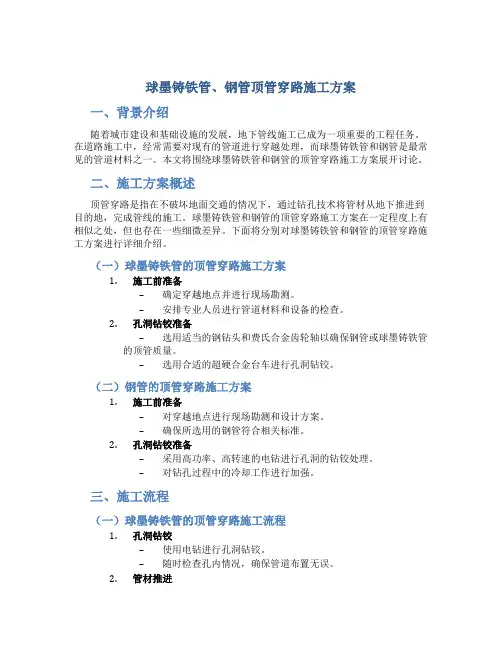

球墨铸铁管、钢管顶管穿路施工方案一、背景介绍随着城市建设和基础设施的发展，地下管线施工已成为一项重要的工程任务。
在道路施工中，经常需要对现有的管道进行穿越处理，而球墨铸铁管和钢管是最常见的管道材料之一。
本文将围绕球墨铸铁管和钢管的顶管穿路施工方案展开讨论。
二、施工方案概述顶管穿路是指在不破坏地面交通的情况下，通过钻孔技术将管材从地下推进到目的地，完成管线的施工。
球墨铸铁管和钢管的顶管穿路施工方案在一定程度上有相似之处，但也存在一些细微差异。
下面将分别对球墨铸铁管和钢管的顶管穿路施工方案进行详细介绍。
（一）球墨铸铁管的顶管穿路施工方案1.施工前准备–确定穿越地点并进行现场勘测。
–安排专业人员进行管道材料和设备的检查。
2.孔洞钻铰准备–选用适当的钢钻头和费氏合金齿轮轴以确保钢管或球墨铸铁管的顶管质量。
–选用合适的超硬合金台车进行孔洞钻铰。
（二）钢管的顶管穿路施工方案1.施工前准备–对穿越地点进行现场勘测和设计方案。
–确保所选用的钢管符合相关标准。
2.孔洞钻铰准备–采用高功率、高转速的电钻进行孔洞的钻铰处理。
–对钻孔过程中的冷却工作进行加强。
三、施工流程（一）球墨铸铁管的顶管穿路施工流程1.孔洞钻铰–使用电钻进行孔洞钻铰。
–随时检查孔内情况，确保管道布置无误。
2.管材推进–将球墨铸铁管沿孔道缓慢推进，注意管道的垂直度和水平度。
3.定位调整–对管道进行定位调整，确认位置准确后完成铺设。
4.质量验收–完成管道铺设后进行质量验收和相关记录。
（二）钢管的顶管穿路施工流程1.孔洞钻铰–使用高功率电钻进行孔洞的钻铰处理。
–定期更换钻头，确保孔洞质量。
2.管材推进–将钢管依次沿孔道推进，避免过快推进引发的问题。
3.定位调整–对钢管进行定位调整，确保位置准确。
4.质量验收–完成钢管铺设后进行质量验收和相关记录。
四、安全注意事项1.在操作孔洞钻铰设备时，严格遵守操作规程，确保施工人员的人身安全。
2.施工现场应做好防护措施，确保周围交通及人员安全。
公路顶管穿越施工方案一、背景介绍随着城市道路交通的不断发展和改善，对于公路的维护和更新日益重要。
在实际施工中，遇到一些特殊情况，如公路上存在地下管线需要顶管穿越施工。
这种情况下，需要制定详细的施工方案，以确保工程顺利进行。
二、施工方案1. 前期准备工作在进行公路顶管穿越施工之前，需要进行详细的勘察和测量工作。
确定地下管线的位置、管线材质、埋设深度等信息，以便后续施工时参考。
同时需要与相关部门进行沟通，确保施工过程中不会影响到其他设施的正常运行。
2. 施工工艺公路顶管穿越施工一般采用顶管法施工。
具体步骤如下：(1) 开挖沟槽首先在公路边缘开挖一条沟槽，以便顶管作业进行。
沟槽的宽度和深度应根据管线的要求来确定。
(2) 定位管线确定地下管线的位置和埋设深度，标明管线线路，并进行标记，以便后续的施工进行参考。
(3) 设立支架在地下管线附近建立支架以支撑顶部土层，防止因施工引起地面塌陷的情况发生。
(4) 顶管施工采用专业的顶管设备，在地下管线上方进行顶管作业，确保管线的安全。
在施工过程中，应注意控制施工速度和压力，确保地下管线不受损坏。
(5) 填充恢复顶管作业完成后，应及时对沟槽进行填充和恢复工作，保证路面的平整和安全。
三、施工注意事项1.施工过程中需注意与道路交通的协调，确保施工安全。
2.需要严格按照相关规定和标准进行施工，保证工程质量。
3.在施工中保持与相关部门的沟通和协调，及时处理可能出现的问题。
四、结论公路顶管穿越施工是一项复杂而重要的工程，需要充分的前期准备和详细的施工方案。
只有严格按照规定操作，才能确保施工顺利进行，并保证公路交通的安全与畅通。
以上是关于公路顶管穿越施工方案的一些介绍，希望能对相关从业人员和施工单位提供一定的参考与帮助。
公路顶管穿越施工方案1 工程概况2 方案总述根据设计及施工现场实际情况的要求，本标段公路穿越采用顶管机顶钢筋混凝土套管的穿越方式，采用的钢筋混凝土套管规格为DRCφ1500×2000×150、GADRCφDN1000×2500×100、 GADRCφDN800×2000×70，具体施工方案如下。
3施工方案3.1施工程序准备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→主管线穿越→套管封堵→安装附件→回填恢复地貌→记录与检查验收3.2施工准备3.2.1施工前应先熟悉图纸、勘察现场，掌握所要施工道路的设计要求及现场地形、穿越土层地质等情况。
3.2.2开工前应及时与公路行政管理部门及水利局等相关单位联系，取得穿越施工的合法手续；搞清所施工道路的地下管道、线缆等情况。
3.2.3施工材料准备齐全，穿越套管检验合格并经监理工程师认可，质量符合设计要求。
3.2.4每一条公路穿越施工前，应征得监理工程师批准。
3.2.5对操作工人进行技术交底，使其掌握施工技术要求、质量要求及安全要求。
3.3测量放线3.3.1根据设计给定的控制桩、水准桩进行测量放线，放线时首先移桩、拴桩、护桩，对测量控制桩进行全过程保护。
3.3.2放出穿越中心线，设置穿越中心桩、施工作业带边线桩，并做出明显标志；并保护套管或管道顶距公路路面＞1.2 m；距公路边沟沟底>1.0m；且套管长度宜伸出路堤坡脚、路边沟外边缘不小于2m。
3.3.3根据现场情况放出作业坑开挖边线及主管预制场地。
发送坑宜选在地面高程较低的一侧，应有足够的长度和宽度。
3.3.4做好放线测量记录，并报工程监理确认。
3.4场地平整及作业坑开挖。
3.4.1根据现场地形采用机械和人工结合的办法平整出施工作业场地（包括作业坑和主管施工预制场地清理）。
3.4.2开挖出施工作业坑3.4.2.1作业坑的开挖不得影响路基的稳定；顶管作业坑应有足够的长度和宽度，其深度应根据穿越管段埋设深度确定。
操作坑坑底尺寸一般为6m×5m。
3.4.2.2地下水位高的地段开挖作业坑时，可采取明沟排水或井点降水的方法降水。
3.4.2.3三处顶管作业坑开挖因地质为砂卵石土地易塌方无法成做放坡，所以开挖作业坑应采取开挖梯台、并进行钢板桩加固等措施防止塌方。
3.4.2.4作业坑内设置安全通道,通道坡比不应小于1:1，应能够满足施工人员直立通行。
3.4.2.5作业坑的套管入土面应与穿越轴线垂直，以保证穿越点定位准确。
3.5顶管机的安装3.5.1安装顶管机前,作业坑底应平整夯实，基面应做适当处理（铺碎石后垫枕木或铺整体钢平台）。
3.5.2基面上铺设枕木和轨道，轨道作为套管前进的轨道。
导轨铺设在平整夯实后的基面上。
基面上铺3m长150mm×150mm方木，间距40cm，并用粗砂填缝。
方木上铺导轨，导轨采用30Kg/m钢轨，长度不小于6m，要求光滑直顺。
导轨采用道钉固定在枕木上，深入工作坑壁50cm，以保证套管顺序连接。
轨道安装后用经纬仪测量中心线及轨道高程，其误差应满足设计和规范要求。
3.5.3后背墙尺寸如下：宽度：5m，高度:6m，采用断面为20cm×20cm方木密排，高度为6m，尽量贴紧墙壁，后背平面要求垂直于管道中心线，如有空隙用砂石填充严密。
方木前如设2cm厚钢板，再埋设3根立铁，间距1.2m，立铁前端码放横铁。
立铁与横铁均采用25号工字钢对焊而成。
横铁要求码平整，顶镐后座与横铁结合处严密，以便均匀地将顶力传到后背上。
3.5.4由于一次顶进长度较小，故选用圆形钢护铁，确保管体安全，保护管子端面，并能够分散顶力，使端面传力均匀，顶铁条用U形顶铁。
3.5.5安装顶管机时用经纬仪和水准仪测量顶管中心轴线和高程，使其和设计的穿越中心线重合。
见安装示意图如下：1.边坡2.套管3.环向顶铁（分压环）4.纵向顶铁5.横向顶铁6.千斤顶7.集水坑8.方木9.基础3.5.6顶管机的选用顶管机选用必须根据顶力选择，顶力计算方法如下：F=F1十f2 其中F —总推力 Fl 一迎面阻力 F2—顶进阻力F1＝π/4*D2*P? (D —管外径1.9m? P —控制土压力)P ＝Ko*γ*Ho式中 Ko —静止土压力系数，一般取0.55Ho —地面至掘进机中心的厚度，取最大值6mγ—土的湿重量，取1.9t/m 3P ＝0.55*1.9*6＝6.27t/m 2F1=3.14/4*1.9*6.27＝9.35tF2＝πD*f*L式中f 一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m 2D —管外径1.9mL —顶距（本标段最长段为48m ） F2＝3.14*1.9*0.8*48＝229t 。
因此，总推力F=9.35+229＝238t 。
根据总推力选用100T 顶管机。
3.6顶管作业3.6.1顶管采用人工掏土与机械顶管相配合的方式进行。
3.6.2 因DN1500×2000×150套管较重，作业坑深6m 必须用16T 吊车下套管。
3.6.3正常顶3.6.4,采用手。
顶进3.6.5度和土质情况确定，宜为5′~20′ 之间。
3.6.6为减少混凝土套管顶进力，可在首节保护套管前加设刃脚。
为适应混凝土套管的长度和补偿液压顶管机行程限制，可在保护套管与液压顶管机之间加设不同长度的过渡顶管。
如下图：3.6.7顶管时，应采用测量仪器控制中心线和高程，以施工放线时布置的参照物为基准进行导向监控。
3.6.8顶管时，应严格控制油泵的压力，避免油泵压力过快上升。
顶进作业开始之后，应连续进行，不宜中途停止，同时应尽量衔接工序，减少停顶时间，避免推进阻力增大。
3.6.9采用双轮小推车运土，从工作面挖下来的土，要及时通过管内用小推车水平运输至工作坑内，然后垂直提升至地面。
3.6.10套管穿越施工完毕后，用测量仪器对套管的出、入土点标高、顶进轴线偏差进行测量，做好记录并报工程监理验收。
3.6.11当套管顶进至对面接管坑时，套管穿越完毕，吊拆设备，清除管内余土，进行误差测量；为保证管段穿越正常穿入，可将套管内用砂浆适当找平。
3.7质量控制与误差校正3.7.1质量的检测套管在顶进时，必须对顶进管段中线的方位及高程严格控制，以保证顶管的质量。
顶管时的中线容易产生方位和高程上的偏差。
根据设计要求，工作坑的方位、高程、标定管道中心线、设定临时水准点等，都要进行精心测量检测，开始顶进的首节测量非常重要，首节管顶进好坏、方位是否正确直接关系到顶进的质量。
对每节套管吊装下坑对接时，要及时进行相关的测量检测，管线位置发生顶偏移时，要及时采取校正措施。
3.7.2质量的控制3.7.2.1顶管高程的控制，可在顶坑中悬空固定水准仪，在顶管首端设立十字架。
每次测量时，若十字架在管首端的相对位置不变，水准仪的高程亦固定不变，只要量出十字架交点偏离的垂直距离，就可读出顶管的高程偏差。
若水准仪从坑外引进绝对高程，那么顶进管段的各点高程也可推测出来。
顶管时的方位偏差，可在坑上面引出中线，在中线方位的两点向坑内吊设两根垂球线，若管首端通过中心点的垂球线和上两垂球线在一条直线上，则顶管方位是准确的，否则存在偏差。
3.7.2.2对管内工作面已挖成形，要由专检人员进行质量检验符合要求后，方准进行顶进作业。
3.7.2.3对含水量大的粉土、砂土、砂砾土挖土后不能形成土拱，可采取润滑处理，以减少管壁与土壤的摩擦。
采用触变泥浆可减少顶管顶力达2/3左右，同时在松散的土层中顶进，用它可对管周围土质起到加固作用。
防止土拱的坍塌。
3.7.3顶管偏差校正在顶管过程中校正偏差是保证顶管质量的有力措施，偏差是逐渐积累起来的，也只有逐渐校正过来，偏差过大校正就很困难，因而在顶管过程中应勤校测，发现偏差及时校正。
校正的方法分坑内和管端面纠偏这两类方法，具体作法如下：3.7.3.1挖土校正法：在管子偏向设计中心的一侧适当超挖，而在相对的一侧不超挖或留坎，使管子在继续顶进中，逐渐回到设计位置，校正中纠偏角度不宜过大，以防产生相反结果。
当管前土方被切削形成一定的土洞孔隙时，利用顶力设备。
当偏差为10-20毫米时，可采用此法校正。
3.7.3.2顶木校正法：当偏差大于20毫米或者用挖土法校正无效时，用圆木或方木一端顶在管子偏离设计中心的一侧管壁上，另一端装在垫有钢板或木板的管前土壤上，支架稳固后开动千斤顶，利用顶进时顶木斜支管子所产生的分力，使管子得到校正。
3.7.3.3千斤顶校正法：这种矫正法基本上同顶木校正法，即用小千斤顶接一短顶木，利用小千斤顶的顶力使管位得到校正。
3.7.3.4加垫块校正法：即在顶管末端与顶铁间的适当位置垫上一块相应厚度的楔形钢板，使顶铁和管间形成一角度，顶进时可使被顶管得到纠正。
3.8干线管线预制、安装3.8.1干线管线预制在地形宽阔平坦的一侧进行，与顶管同时进行。
主管道长度应大于套管4m以上。
管道预制方法及要求与主管线相同。
焊完毕后进行100%X射线探伤和100%超声波探伤。
3.8.2按设计和规范要求，对需要单独试压的穿越管道进行强度和严密性试压。
水压试验介质采用洁净水，用水罐车拉运。
3.8.3试压合格后，按设计要求在主管上安装好绝缘支撑。
3.8.4管道干燥和主线路一起进行。
若公路两侧管线还未敷设而无法连接时，应将穿越管两端密封。
3.8.5主管线安装前，根据穿越主管道的长度，挖出管道发送沟，与顶管作业坑相连，管沟开挖符合设计和规范要求。
3.9干线管道的穿越3.9.1 G112国道M198桩-M199桩穿越在路南侧挖一条长50米、深6米、宽1.5米的发送引沟，G112国道M165-M176桩穿越在路南侧挖一条长30米、深5米、宽1.5米的发送引沟，M134桩-M134+1桩穿越在路南侧挖一条长15米、深5米、宽1.5米的发送引沟。
保证将预制完毕的干线管段下沟，然后按下图所示，利用吊车或吊管机以及圈杨机进行干线管道的穿越作业。
3.9.2为减小穿越阻力，在管端安装带滚轮的托板辅助发送。
托板用20mm的钢板卷制，托板与穿越主管之间用20mm的橡胶护层隔离，用以保护主管道防腐层。
管端辅助发送托板3.9.3为避免穿管过程中牵引时管线翻转，在管段端部牵引处设置万向节。
穿越时用牵引机械通过钢丝绳牵引万向节带动干线管段穿套管，后端用吊管机或吊车调整管段中心辅助放送。
3.9.4穿越长度较小时，直接用吊车和吊管机配合进行穿越，穿越管段较长时，在接受坑的一侧设卷扬机进行牵引就位。
3.9.5套管封堵前，管内积水应排净，然后按照设计要求密封。
3.10地貌恢复及标志桩埋设3.10.1穿越施工结束后，进行作业坑回填，回填时应将发送坑和接收坑内穿越管段下部回填并夯实。
