xx注塑模具设计程序

塑料注射模具设计基本流程一、模具成型零件的创建：1、新建文件夹，并将设计原始文件（塑件3D模型）复制至该文件夹下。

2、启动PRO/E，设置工作目录为上步所建文件夹。

3、设置绝对精度：工具→选项，在“选项”栏中输入“enable_absolute_accuracy”，设置“值”为“yes”。

点击“添加/更改”→“应用”→“关闭”即可。

4、塑件分析并确定成型方案：根据考试要求和塑件的形状尺寸，确定主分型面位置和型腔布置方式；浇注系统型式和大致尺寸；进料孔位置；顶出方式；顶杆位置及数量；冷却系统的布置等。

最好画出模具结构草图。

5、创建参照模型：模具型腔定位参照零件打开塑件预览（确定塑件的安放方向是否合适），设置型腔间距为20～30㎜。

参照模型定位要求：模具坐标系Z轴与开模方向一致，Z轴正向指向定模；主分型面与TOP 面重合。

6、设置塑件收缩率：模具收缩按尺寸（或按比例）。

7、创建工件：模具型腔创建工件选择模具坐标系，并设置统一偏距为25～30㎜，然后将工件的长宽高三个方向的尺寸进行圆整。

8、在参照模型上创建一个图层（如DTM层），该层包含参照模型的所有基准特征（基准平面、坐标系、基准轴、基准点、基准线、面组等），并将该层隐藏。

9、创建分型面：根据拆模要求，灵活应用分型面创建工具，在分型面创建环境下创建主分型面、动模镶件分型面、定模镶件分型面及滑块分型面。

10、创建模具体积块：利用上步所建分型面进行拆模。

注意分割对象和新建体积块数量，体积块名称最好与抽取的模具零件名称一致。

11、创建模板零件：新建一个文件（名称—mmns；类型—零件；子类型—实体；单位—mmns_Design），设置一个包括有基准特征在内的基准图层并隐藏。

12、抽取模具元件（成型零件）：模具型腔模具元件抽取。

在对话框内选择“高级”，点击“打开文件”图标，选择上步所建文件（mmns*prt）,确定即可。

（注意：在抽取模具元件时要为模具元件付于基准，否则不便于后面的操作。

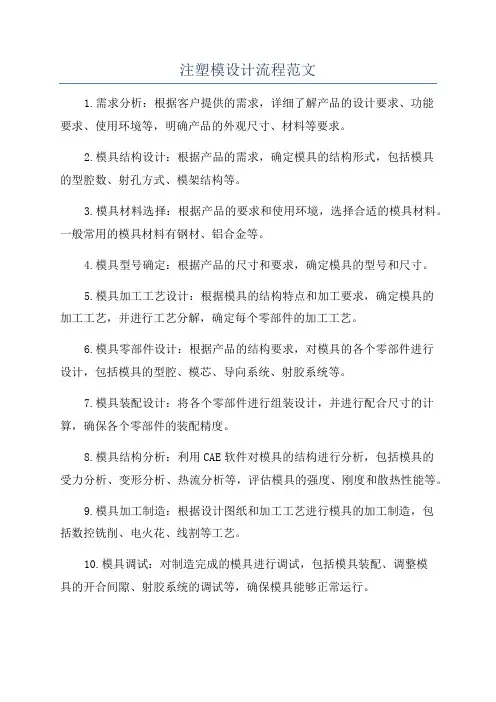

注塑模设计流程范文1.需求分析：根据客户提供的需求，详细了解产品的设计要求、功能要求、使用环境等，明确产品的外观尺寸、材料等要求。

2.模具结构设计：根据产品的需求，确定模具的结构形式，包括模具的型腔数、射孔方式、模架结构等。

3.模具材料选择：根据产品的要求和使用环境，选择合适的模具材料。

一般常用的模具材料有钢材、铝合金等。

4.模具型号确定：根据产品的尺寸和要求，确定模具的型号和尺寸。

5.模具加工工艺设计：根据模具的结构特点和加工要求，确定模具的加工工艺，并进行工艺分解，确定每个零部件的加工工艺。

6.模具零部件设计：根据产品的结构要求，对模具的各个零部件进行设计，包括模具的型腔、模芯、导向系统、射胶系统等。

7.模具装配设计：将各个零部件进行组装设计，并进行配合尺寸的计算，确保各个零部件的装配精度。

8.模具结构分析：利用CAE软件对模具的结构进行分析，包括模具的受力分析、变形分析、热流分析等，评估模具的强度、刚度和散热性能等。

9.模具加工制造：根据设计图纸和加工工艺进行模具的加工制造，包括数控铣削、电火花、线割等工艺。

10.模具调试：对制造完成的模具进行调试，包括模具装配、调整模具的开合间隙、射胶系统的调试等，确保模具能够正常运行。

11.模具测试：对调试完成的模具进行测试，包括模具的开合寿命测试、射胶精度测试、模具的稳定性测试等。

12.模具修正和优化：根据测试结果，对模具进行修正和优化，解决存在的问题，提高模具的生产能力和使用寿命。

13.模具验收和交付：经过修正和优化后的模具进行验收，合格后进行交付给客户，并提供相应的使用说明和维护方法。

14.模具使用和维护：客户在使用模具的过程中，需要进行定期的模具维护，包括模具的清洁、润滑和磨损部件的更换等，以保证模具的正常运行和延长模具的使用寿命。

上述是一个较为完整的注塑模设计流程，不同的企业和产品可能会根据实际情况有所不同，但总体的设计思路和流程是相似的。

通过良好的模具设计流程，可以提高注塑模的加工质量和生产效率，从而满足客户的需求。

注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。

注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。

本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。

一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。

这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。

1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。

通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。

2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。

不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。

材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。

3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。

生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。

明确生产工艺要求可以帮助设计师更好地进行模具的设计。

二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。

1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。

模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。

2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。

模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。

注塑模具设计和制造设备操作流程注塑模具在塑料制品生产中扮演着至关重要的角色。

为了确保模具设计和制造的质量和效率，操作流程的规范化是必不可少的。

本文将介绍注塑模具设计和制造设备的操作流程，并对每个步骤进行详细的说明。

一、模具设计模具设计是注塑模具制造的第一步，它直接影响着后续的制造和使用效果。

一个好的设计可以提高模具的寿命、提高生产效率和产品质量。

以下是模具设计的操作流程：1. 确定产品要求：在进行模具设计之前，首先需要明确所需产品的要求，包括尺寸、形状、材料等。

2. 绘制产品图纸：根据产品要求，使用计算机辅助设计（CAD）软件或手工绘图，绘制产品的详细图纸，并标注尺寸和标准。

3. 设计模具结构：根据产品图纸，设计模具的整体结构，包括模具底板、模具腔、模具芯等。

考虑到产品的成型工艺和操作要求，合理设计模具的开合方式和冷却系统。

4. 模具零件设计：根据模具结构设计，细化模具的各个零件，如模具底板、模具腔、模具芯、滑块、顶针等。

确定零件的尺寸和标准。

5. 检查和修正设计：完成模具设计后，进行设计的检查和修正，确保设计的准确性和完整性。

二、模具制造模具制造是根据设计图纸和要求，使用各种设备和工艺加工制造模具的过程。

以下是模具制造的操作流程：1. 材料准备：根据模具设计要求，选择适合的模具材料。

常见的模具材料包括工具钢、合金钢等。

对于特殊要求的模具，可能需要进行材料的热处理等。

2. 加工粗加工：根据模具设计要求，进行模具的粗加工。

粗加工主要包括锯切、铣削、钻孔等工序，将原始材料加工成近似形状的模具零件。

3. 细加工：对已经进行粗加工的模具零件进行细加工。

细加工包括铣削、镗孔、磨削等工序，对模具零件进行精确的加工，以满足设计要求。

4. 组装和调试：将所有的模具零件进行组装，并进行调试。

调试包括模具的开合性能测试、冷却系统的检查等。

5. 表面处理：根据需要，对模具进行表面处理。

常见的表面处理方式包括镀铬、热处理等，以提高模具的硬度和耐磨性。

简述注塑模具设计流程和工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!注塑模具设计与工作流程简述1. 注塑模具设计流程。

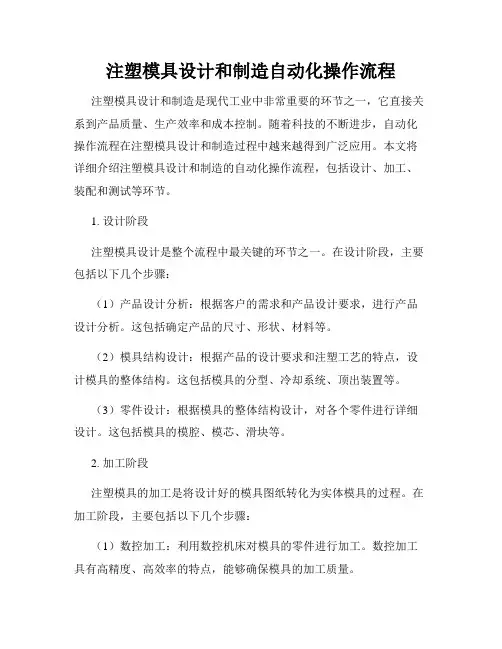

注塑模具设计和制造自动化操作流程注塑模具设计和制造是现代工业中非常重要的环节之一，它直接关系到产品质量、生产效率和成本控制。

随着科技的不断进步，自动化操作流程在注塑模具设计和制造过程中越来越得到广泛应用。

本文将详细介绍注塑模具设计和制造的自动化操作流程，包括设计、加工、装配和测试等环节。

1. 设计阶段注塑模具设计是整个流程中最关键的环节之一。

在设计阶段，主要包括以下几个步骤：（1）产品设计分析：根据客户的需求和产品设计要求，进行产品设计分析。

这包括确定产品的尺寸、形状、材料等。

（2）模具结构设计：根据产品的设计要求和注塑工艺的特点，设计模具的整体结构。

这包括模具的分型、冷却系统、顶出装置等。

（3）零件设计：根据模具的整体结构设计，对各个零件进行详细设计。

这包括模具的模腔、模芯、滑块等。

2. 加工阶段注塑模具的加工是将设计好的模具图纸转化为实体模具的过程。

在加工阶段，主要包括以下几个步骤：（1）数控加工：利用数控机床对模具的零件进行加工。

数控加工具有高精度、高效率的特点，能够确保模具的加工质量。

（2）电火花加工：对于一些尺寸较小、形状复杂的零件，采用电火花加工的方式进行加工。

电火花加工具有高精度、高表面质量的特点。

（3）组装调试：将加工好的各个零件进行组装，并进行调试。

组装调试的目的是确保模具的正常工作和稳定性。

3. 装配阶段模具装配是将加工好的模具零件进行组装的过程。

在装配阶段，主要包括以下几个步骤：（1）底板装配：将模具的底板与其他零件进行组装，确保底板的平整度和稳定性。

（2）模腔装配：将模具的模腔与底板进行装配，确保模腔的位置和尺寸的准确。

（3）模芯装配：将模具的模芯与底板进行装配，确保模芯的位置和尺寸的准确。

4. 测试阶段模具测试是确认模具质量和性能的过程。

在测试阶段，主要包括以下几个步骤：（1）模具性能测试：对模具进行性能测试，包括模具的开合速度、顶出效果等。

（2）产品成型测试：采用注塑机将塑料材料注入模具中，进行产品的成型测试。

一、注塑模具设计步骤注塑模具的设计须根据以下几个步骤进行：1.塑件分析(1)明确塑件设计要求仔细阅读塑件制品零件图,从制品的塑料品种、塑件形状、尺寸精度、外表粗糙度等各方面考虑注塑成型工艺的可行性和经济性,必要时,要与产品设计者探讨塑件的材料种类与结构修改的可能性.(2)明确塑件的生产批量小批量生产时,为降低本钱,模具尽可能简单；在大批量生产时, 应在保证塑件质量前提下,尽量采用一模多腔或高速自动化生产,以缩短生产周期,提升生产效率,因此对模具的推出机构,塑件和流道凝料的自动脱模机构提出了严格要求.(3)计算塑件的体积和质量计算塑件的体积和质量是为了选用适宜的注塑机,提升设备利用率,确定模具型腔数.2.注塑机的选用根据塑件的体积或重量大致确定模具的结构 ,初步确定注塑机型号,了解所使用的注塑机与设计模具有关的技术参数,如：注塑机定位圈的直径、喷嘴前端孔径及球面半径、注塑机最大注塑量、锁模力、注塑压力、固定模板和移动模板面积大小及安装螺孔位置、注塑机拉杆的间距、闭合厚度、开模行程、顶出行程等.(1)凹、凸模零件工作尺寸的计算；(2)型腔壁厚、底板厚度的计算；(3)模具加热、冷却系统有关参数的计算.4.模具结构设计(1)塑件在模具中摆放位置及分型面选择；(2)模具型腔数确实定,型腔的排列方式等；(3)模具浇注系统的设计,包括流道布置以及浇口类型、大小及位置确实定；(4)模具成型零件的结构设计,主要是成型零件的结构形式；(5)制件推出机构设计；(6)侧分型与抽芯机构的设计(如需要的话)；(7)排气方式设计；⑹模具总体尺寸确实定,选购模架.模架已逐渐标准化,根据生产厂家提供的模架图册,选定模架,在以上模具零部件设计根底上初步绘出模具的完整结构图.5.注塑机参数的校核(1)最大注塑量的校核；(2)注塑压力的校核；(3)锁模力的校核；(4)模具与注塑机安装局部相关尺寸校核,包括闭合高度、开模行程、模座安装尺寸等几个方面的相关尺寸校核.模具总图绘制必须符合机械制图国家标准,其画法与一般机械图画法原那么上没有区别,只是为了更清楚地表达模具中成型制品的形状、浇口位置的设置,在模具总图的俯视图上,可将定模拿掉,而只画动模局部的俯视图.模具总装图应包括必要尺寸,如模具闭合尺寸、外形尺寸、特征尺寸〔与注塑机配合的定位环尺寸〕,装配尺寸、极限尺寸〔活动零件移动起止点〕及技术条件,编写零件明细表等.通常主要工作零件加工周期较长,加工精度较高,因此应首先认真绘制,而其余零部件应尽量采用标准件.实际上,以上设计步骤并不是独立的,而是互相牵制的,在设计中应随时根据出现的不合理结构及时调整.7.全面审核投产制造模具设计员一般应参与加工、组装、试模、投产的全过程.8.模具安装及试模步骤〔1〕模具安装1〕清理模板平面定位孔及模具安装面上的污物、毛刺.2〕如果模具外形尺寸不大,可采用整体安装法.先在机器下面两根导轨上垫好板,模具从侧面进入机架间,定模入定位孔,并放正, 慢速闭合模板,压紧模具,然后用压板或螺钉压紧定模,并初步固定动模,然后慢速开闭模具,找正动模,应保证开闭模具时平稳、灵活, 无卡住现象,然后固定动模.3〕调节锁模机构,保证有足够开模距及锁模力,使模具闭适宜当4〕慢速开启模板直至模板停止后退为止,调节顶出装置,保证顶出距离.开闭模具观察顶出机构运动情况,动作是否平衡、灵活、协调.5〕模具装好后,待料筒及喷嘴温度上升到距离预定温度20〜30C,即可校正喷嘴浇口套的相对位置及弧面接触情况,可用一纸片放在喷嘴与浇口套之间,观察两者接触印痕,检查吻合情况 ,须使松紧适宜,校正后拧紧注射座定位螺钉,紧固定位.6〕开空车运转,观察模具各局部运行是否正常,然后才可注射试模.〔2〕试模试模时,塑件上常可能会出现各种弊病,为此必须进行原因分析、排除故障.造成次、废品的原因很多,有时是单一的,但经常是多方面综合的原因.需按成型条件、成型设备、模具结构及制造精度、塑件结构及形状等因素逐个分析找出其中主要矛盾,然后再采取调节成型工艺参数、修整模具等方法加以解决.。

注塑模具设计和制造操作流程注塑模具是在工业生产中广泛应用的一种工具，它用于制造各种形状的塑料零件。

在注塑模具设计和制造的操作流程中，需要经历多个步骤和环节，以确保最终的产品符合要求。

本文将详细介绍注塑模具设计和制造的操作流程。

1. 需求分析在开始注塑模具设计和制造之前，首先需要进行需求分析。

这包括与客户的沟通和了解客户对产品的要求。

在需求分析阶段，需要明确产品的尺寸、材料、颜色等方面的要求，以及产品将用途和预期使用寿命。

这些要求将为后续的模具设计和制造提供指导。

2. 设计草图在需求分析完成后，设计师将根据客户的要求和产品的特点绘制设计草图。

设计草图应准确反映产品的形状、结构和尺寸，并考虑到注塑成型的特点和要求。

在设计草图中，设计师通常会标注模具的尺寸、孔洞位置和活动部件的设计等重要信息。

3. 三维建模基于设计草图，设计师使用计算机辅助设计（CAD）软件进行三维建模。

三维建模可以更加直观地显示产品的形状和结构，同时可以进行尺寸调整和碰撞检测等操作。

设计师需要熟练掌握CAD软件的使用，以实现精确的模具设计。

4. 模具加工在完成三维建模后，进入模具加工环节。

模具加工通常包括数控加工、车铣加工、电火花加工等多个工艺。

根据设计要求，将选用合适的材料，并进行精密加工，以确保模具的尺寸和质量符合要求。

模具加工需要经验丰富的技术人员和高精度的加工设备的支持。

5. 组件装配模具加工完成后，需要进行各个零部件的组装。

这包括模具的固定板、活动板、导柱、导套、顶针等部件的安装和调试。

组装过程需要严格按照设计要求进行，以确保模具的运行和操作的顺畅性。

6. 试模和调试模具组装完成后，进行试模和调试。

在试模过程中，将注入塑料材料，并观察成型情况，如产品的尺寸、表面质量等。

如果发现问题，需要进行相应的调整和修正，以使产品达到客户的要求。

试模和调试过程可能需要多次重复，直到达到符合要求的效果为止。

7. 批量生产完成试模和调试后，模具可以投入批量生产。

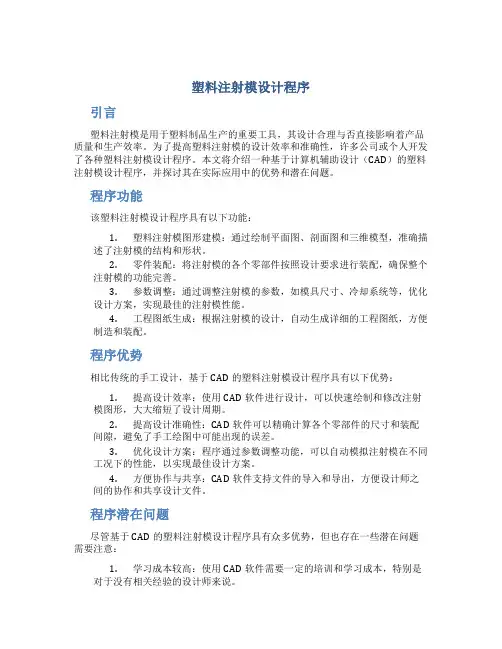

塑料注射模设计程序引言塑料注射模是用于塑料制品生产的重要工具，其设计合理与否直接影响着产品质量和生产效率。

为了提高塑料注射模的设计效率和准确性，许多公司或个人开发了各种塑料注射模设计程序。

本文将介绍一种基于计算机辅助设计（CAD）的塑料注射模设计程序，并探讨其在实际应用中的优势和潜在问题。

程序功能该塑料注射模设计程序具有以下功能：1.塑料注射模图形建模：通过绘制平面图、剖面图和三维模型，准确描述了注射模的结构和形状。

2.零件装配：将注射模的各个零部件按照设计要求进行装配，确保整个注射模的功能完善。

3.参数调整：通过调整注射模的参数，如模具尺寸、冷却系统等，优化设计方案，实现最佳的注射模性能。

4.工程图纸生成：根据注射模的设计，自动生成详细的工程图纸，方便制造和装配。

程序优势相比传统的手工设计，基于CAD的塑料注射模设计程序具有以下优势：1.提高设计效率：使用CAD软件进行设计，可以快速绘制和修改注射模图形，大大缩短了设计周期。

2.提高设计准确性：CAD软件可以精确计算各个零部件的尺寸和装配间隙，避免了手工绘图中可能出现的误差。

3.优化设计方案：程序通过参数调整功能，可以自动模拟注射模在不同工况下的性能，以实现最佳设计方案。

4.方便协作与共享：CAD软件支持文件的导入和导出，方便设计师之间的协作和共享设计文件。

程序潜在问题尽管基于CAD的塑料注射模设计程序具有众多优势，但也存在一些潜在问题需要注意：1.学习成本较高：使用CAD软件需要一定的培训和学习成本，特别是对于没有相关经验的设计师来说。

2.软件兼容性：不同的CAD软件存在兼容性问题，可能会因为文件格式的差异导致协作和共享的困难。

3.依赖于计算机硬件：程序需要较高性能的计算机硬件支持，特别是处理大型注射模设计时。

结论基于计算机辅助设计（CAD）的塑料注射模设计程序在推动塑料注射模设计领域的发展中起到了重要作用。

它们提高了设计效率和准确性，优化了设计方案，并方便了设计师之间的协作与共享。

注塑模具设计流程注塑模具设计是塑料制品生产过程中至关重要的一环，其设计质量直接影响着产品的成型质量和生产效率。

因此，注塑模具设计流程的合理性和严谨性对于塑料制品生产具有重要意义。

下面将从设计前的准备工作、模具设计流程、模具加工制造、模具试模调试以及模具使用和维护等方面进行详细介绍。

准备工作。

在进行注塑模具设计之前，首先需要充分了解产品的设计要求和生产工艺，包括产品的尺寸、结构、材料、成型工艺等。

同时，还需要对模具的使用环境、生产批量、使用寿命等进行评估和分析。

这些准备工作的充分性将直接影响到后续的模具设计和制造质量。

模具设计流程。

模具设计流程包括产品结构设计、模具结构设计、零部件设计和总体设计等环节。

在进行产品结构设计时，需要根据产品的功能和外观要求进行构思和设计，确保产品的结构合理、美观。

而在进行模具结构设计时，需要根据产品的结构特点和成型工艺要求进行模具的结构设计，确保模具具有良好的冷却性能和易于脱模。

在进行零部件设计时，需要对模具的各个零部件进行细致的设计，确保各个零部件之间的配合精度和可靠性。

最后，进行总体设计时，需要对整个模具进行综合考虑和设计，确保模具的结构合理、加工方便。

模具加工制造。

模具加工制造是模具设计流程中的重要环节，其质量直接影响着模具的使用效果。

在进行模具加工制造时，需要选择合适的材料和加工工艺，确保模具的加工精度和表面质量。

同时，还需要对模具的加工过程进行严格的质量控制，确保模具的各个零部件之间的配合精度和可靠性。

模具试模调试。

模具试模调试是模具设计流程中的最后一环，其目的是验证模具的设计质量和调整模具的使用参数。

在进行模具试模调试时，需要对模具的成型效果进行全面的检查和评估，确保产品的尺寸、外观和质量符合要求。

同时，还需要对模具的使用参数进行调整和优化，确保模具的使用效果达到最佳状态。

模具使用和维护。

模具使用和维护是模具设计流程的延续环节，其质量直接影响着模具的使用寿命和生产效率。

注塑成型模具设计操作流程注塑成型模具是一种常用于制造塑料制品的工具。

它可以将熔化的塑料注入到模具中，并通过冷却和固化过程来形成最终的产品。

在注塑成型过程中，模具设计的合理性和操作流程的规范性至关重要，它们直接影响到产品质量和生产效率。

本文将详细介绍注塑成型模具设计的操作流程。

一. 需求分析在进行注塑成型模具设计之前，首先需要进行需求分析。

需求分析的目的是明确产品的形状、尺寸和表面要求等技术参数。

通过与客户沟通和了解所需产品的功能和应用场景，设计师可以确定模具的整体结构和细节设计。

二. 概念设计概念设计是将需求分析转化为初步设计方案的过程。

设计师可以使用CAD软件进行三维建模，快速生成多个设计方案，并根据工程要求和实际制造需求进行评估和比较。

在概念设计阶段，设计师应该考虑到模具的可制造性、易用性和维修性等因素。

三. 详细设计在概念设计确定后，需要进行详细设计。

详细设计是指将概念设计方案细化为具体的零部件图纸和装配图纸的过程。

设计师需要根据模具的结构和功能要求，绘制每个零部件的尺寸、形状和工艺要求。

此外，在详细设计中还需要考虑模具的引导装置、冷却系统和排气系统等细节。

四. 材料选择材料选择是注塑成型模具设计中的重要环节。

设计师需要根据产品的特性、生产批量和经济性等因素选择合适的模具材料。

常用的模具材料有工具钢、不锈钢和铝合金等。

不同材料具有不同的强度、硬度和耐磨性，设计师需要根据具体情况进行选择。

五. 制造加工制造加工是将设计好的模具图纸转化为实际模具的过程。

通常情况下，制造加工包括数控加工、切割和铣削等工艺。

在制造过程中，需要严格按照图纸要求进行操作，并采取适当的质量控制措施，以确保模具的制造精度和表面质量。

六. 装配调试在模具制造完成后，需要进行装配调试。

装配调试的目的是验证模具的正确性和可靠性。

设计师和制造人员需要对模具进行全面检查，确保每个零部件的安装位置正确，加工尺寸符合要求，并进行必要的调整和修正。

注塑模具设计流程第一步:对制品2D图及3D图的分析，其内容包括以下几个方面：1、制品的几何形状。

2、制品的尺寸、公差及设计基准。

3、制品的技术要求（即技术条件）。

4、制品所用塑料名称、缩水及颜色。

5、制品的表面要求。

第二步：注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。

设计人员在选择注射机时，主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距）、容模量、顶顶出形式及定出长度、动模托板移动行程。

倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。

第三部：型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。

型腔数量主要依据以下因素进行确定：1、制品的生产批量（月批量或年批量）。

2、制品有无侧抽芯及其处理方法。

3、模具外形尺寸与注射剂安装模具的有效面积（或注射机拉杆内间距）。

4、制品重量与注射机的注射量。

5、制品的投影面积与锁模力。

6、制品精度。

7、制品颜色。

8、经济效益（每套模的生产值）。

以上这些因素有时是相互制约的，因此在确定设计方案时，必须进行协调，以保证满足其主要条件。

型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。

型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件型芯的设计以及热流道系统的设计。

以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中，要进行必要的调整，以达到最完美的设计。

第四步：分型面的确定分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定，一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意。

其分型面的选择应遵照以下原则：1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响。

XX公司模具开发流程第一阶段：需求分析和产品设计1.确定项目目标和需求：与客户沟通，了解客户的需求和期望，确认项目的目标和要求。

2.制定模具开发计划：根据项目目标和需求，制定详细的模具开发计划，包括时间表、资源需求和预算等。

3.概念设计：根据客户需求和技术要求，制定初始的概念设计，包括模具的整体结构、功能和材料选择等。

4.详细设计：基于概念设计，进行详细的设计，包括模具的零件设计、装配设计和工艺设计等。

5.产品设计验证：进行模具设计验证，通过CAD、CAM和模拟软件等工具进行设计评估和验证，确保设计方案的合理性和可行性。

第二阶段：模具加工和制造1.确定加工工艺流程：根据详细设计和工艺要求，确定模具的加工工艺流程，包括加工方法、工艺顺序和加工设备选择等。

2.材料采购和加工：根据详细设计和加工工艺流程，采购所需的材料，并进行相应的加工和制造操作，如铣削、车削、钳工等。

3.热处理和表面处理：根据模具的材料和要求，进行相应的热处理和表面处理，如淬火、回火、电火花等，以提高模具的硬度和耐磨性。

4.零部件装配：将加工好的模具零件进行装配，包括模具的导柱、导套、滑块等部件的安装和调试，以确保模具的正常运行和工作效果。

5.试模和调试：进行初步试模和调试，验证模具的工作性能和精度，并进行必要的调整和修正，以达到设计要求和客户需求。

第三阶段：模具测试和调整1.试产和样品测试：使用模具进行试产，并对样品进行测试，包括外观检测、尺寸测量和性能测试等，以确保模具的可靠性和产品质量。

2.问题分析和调整：根据样品测试结果，分析问题原因，并进行相应的调整和修正，包括模具结构调整、工艺参数调整和材料选择等。

3.批量生产前验证：进行模具的批量生产前验证，包括生产能力和质量稳定性的验证，以确保模具能够满足批量生产的需求。

第四阶段：模具维护和改进1.模具维护计划制定：制定模具的定期维护计划，包括清洁保养、润滑和更换易损部件等，以延长模具的使用寿命和保持良好的工作状态。

塑料成型模具毕业设计时间：四个月一、设计目的通过设计塑料注射成型模具，使大家对聚合物成型模具课有一个全面的了解，综合运用以前所学的理论知识，提高大家进行模具设计的能力。

二、设计步骤和要求（一）接受任务书在设计模具之前必须接受设计任务书，任务书是由所需制品一方提供的。

它是我们设计模具的原始资料和依据。

设计任务书一般由两部分组成：1、产品图纸这是需要制品一方提供的，以此来作为设计的依据。

有时没有产品图纸，只有使用一方提供的塑料样品。

这时就要根据样品进行测绘，按照机械制图的要求把产品图纸画出来。

有时使用一方提供的不是塑料样品，而是其它材料的样品，象金属、橡胶、陶瓷、玻璃等，这种情况就要根据塑料制品的成型工艺性来对样品进行产品设计和工艺设计，最后画出塑料制品图。

同时，使用一方还要提供产品所需的材料生产厂家等。

因为材料不一样，成型收缩率不同。

制品的颜色也要提供，如透明制品模具的光洁程度要高。

2、有完整的制品说明书及技术要求在说明书中，要详细介绍制品的用途、使用环境、外观要求、制品的尺寸精度等内容，同时还要提供生产数量。

因为生产数量决定模具的使用寿命，如果生产批量小，可用次钢材或有色金属来作模具。

可缩短模具的制造周期，降低模具的成本。

如果要求生产批量大，就应该用优质钢材来做模具，以提高模具的使用寿命。

我们这次设计任务就是给大家一个塑料制品，根据制品的形状、尺寸、技术要求等设计出一套完整的塑料注射成型模具。

当我们拿到这个制品时，首先要做的工作就是：1）绘制产品图产品图是我们设计注射模具的根据，因此要严格按照机械制图的要求，对制品进行测绘，画出图纸，并标明制品的材料，图纸比例及制品的一些特殊要求。

像制品的生产批量、体积、重量、特殊的使用条件，与其它零件的配合等。

2）标注出全部的尺寸自己测绘下来的产品图标注上全部的尺寸，塑料件的尺寸公差先在讲义P235上表3－2常用材料公差等级中选用一般精度来确定塑件的精度等级，对照P236上表3－3根据孔正轴负的原则来确定公差值。

注塑模具设计流程注塑模具是一种用于生产注塑制品的工具，其设计质量直接影响到产品的生产效率和质量。

注塑模具设计是一个复杂的过程，需要经过多个阶段才能完成一个符合要求的模具。

下面将介绍注塑模具设计的整个流程。

1. 产品设计分析在注塑模具设计的起始阶段，设计师需要与产品设计师紧密合作，了解产品的功能和外形要求。

同时要分析产品的结构特点，确认产品的材料和生产工艺。

2. 模具设计方案确定基于对产品的分析，设计师制定初步的模具设计方案，包括模具的结构形式、拆模方式、注塑工艺等。

设计方案需要考虑到产品的生产效率和质量要求，同时兼顾成本和制造难易度。

3. 模具结构设计在确定设计方案后，设计师开始进行模具的具体结构设计。

这包括模具的整体结构、零件的尺寸和位置、冷却系统等。

结构设计需要考虑到模具的使用寿命和稳定性，确保模具在生产过程中不会出现问题。

4. 零件设计与加工根据模具结构设计，设计师开始设计模具的各个零部件，如模具芯、模具腔等。

设计需要考虑到零件的加工难度和精度要求，确保零件能够精准拼装。

5. CNC加工完成零部件设计后，零件需要进行数控加工。

通过CNC加工，可以保证零件的加工精度和质量，为后续的组装和试模做好准备。

6. 组装与调试零部件加工完成后，设计师开始进行模具的组装工作。

组装需要按照设计要求进行，确保各个零部件的配合精准，避免出现漏料或卡料情况。

完成组装后，需进行模具的调试，验证模具的性能和生产效果。

7. 试模与验收最后，将组装完成的模具进行试模生产，并进行产品的检验与评估。

通过试模可以验证模具的设计是否符合要求，同时也可以评估产品的生产效果和质量。

验收合格后，模具正式投入生产使用。

注塑模具设计是一个综合性强，需要多方面知识和技能的工作。

通过严谨的设计流程和专业的技术，设计出高质量的注塑模具，将有助于提高产品的生产效率和产品质量。

注塑模具的设计流程（参考）一、注射模的组成注射模主要由成型部件（指动、定模部分有关组成型腔的零件）、浇注系统（将熔融的塑料从注射机喷嘴进入模具型腔所经的通道）、导向部件（使模具合模时能准确对合）、推出机构（模具分型后，塑料从型腔中推出的装置）、调温系统（为满足注射工艺对模具温度的要求）、排气系统（将成型时型腔内的空气和塑料本身挥发的气体排出模外，常在分型面上开设排气槽）和支承零部件（用来安装固定或支承成型零部件及其它机构的零部件）组成，有时还有侧向分型与抽芯机构。

二、注射模具的设计步骤1、设计前的准备工作（1）设计任务书（2）熟悉塑件，包括其几何形状，塑件的使用要求，塑件的原料（3）检查塑件的成型工艺性（4）明确注射机的型号和规格2、制定成型工艺卡（1）产品的概况如简图、重量、壁厚、投影面积、外形尺寸、有无侧凹和嵌件（2）产品所用的塑料概况如品名、型号、生产厂家、颜色、干燥情况（3）所选的注射机的主要技术参数如注射机与安装模具间的相关尺寸、螺杆类型、功率（4）注射机压力与行程（5）注射成型条件如温度、压力、速度、锁模力等3、注射模具结构设计步骤（1）确定型腔的数目。

条件：最大注射量、锁模力、产品的精度要求、经济性（2）选择分型面。

应以模具结构简单、分型容易且不影响塑件的外观和使用为原则（3）确定型腔的布置方案。

尽可能采用平衡式排列（4）确定浇注系统。

包括主流道、分流道、浇口、冷料穴等。

（5）确定脱模方式。

根据塑件所留在模具的不同部位而设计不同的脱模方式。

（6）确定调温系统结构。

调温系统主要由塑料种类所决定。

（7）确定凹模或型芯采用镶块结构时，其可加工性及安装固定方式。

（8）确定排气形式。

一般排气可以利用模具分型面和推出机构与模具的间隙，而对于大型和高速成型的注射模，必须设计相应的排气形式。

（9）决定注射模的主要尺寸。

根据相应的公式计算成型零件的工作尺寸及决定模具型腔的侧壁厚度、型腔底板、型芯垫板、动模板的厚度、拼块式型腔的型腔板厚度及注射模的闭合高度。

模具设计作业标准规范1﹑目的：确保模具设计规范化,统一化.能将设计意图正确的传达给制造部门.避免或减少失误。

2﹑范围：工程部设计课接收工程部产品组转交的图文件、样品等资料到图纸发行为止之阶段均属之。

3﹑权责：3.1 工程部设计课：负责模具开发设计及设计变更、2D/3D产品图面设计、3D建模、设计模具的组立图、3D拆模、绘制2D零件图、零件清单.3.2 模具课加工各组：加工各组的组长，在加工前需先审视加工图，若发现与原先检讨的不符合或有误，甚至不合理，需立即反应工程部设计课检讨查核后，方可继续加工。

4.作业内容4.1设计前置作业：4.1.1业务收到客人开模指令后。

开立【模具工令单】给总经理签核确认后，发给设计课开模。

模具设计课依据业务下达的工令单，开始模具设计作业4.1.2设计文员根据工令信息，将要开模的机种，品名，模号，穴数，模具大小及相应机台吨位，相关信息建立录入设计档案，以便后续查询。

4.1.2设计人员依据客人提供的产品图及相关工艺资料,做新产品开模检讨评估检讨，形成电子档的（DFM资料），内容包括如下：A开模穴数，材料，产品外观工艺要求B进浇口位置及数量C分模面位置D拔模分析E顶针位置F产品问题点设计做完DFM后，经过设计主管确认后，由设计主管将DFM电子档案发给客人讨论确认。

4.1.3治具模及自己试做模，由于是自行开模，不需要DFM给客人确认。

4.2设计作业4.2.1设计依据确认产品使用原料之收缩率范围，并参考类似产品实际收缩率后确定设计收4.2.2依据同客人检讨内容，参考相关技术数据，借鉴类似模具设计经验，进行模具组立图及模仁图设计绘制。

4.2.3客人对模具有专门要求的，按照客人要求设计制造。

如增加计数器，客人专用铭板, 客人指定的刻字内容，客人特定水嘴，客人指定刷特定颜色油漆等。

4.2.4设计人员完成模具组立图及零件图后，填写【新模设计检查表】复检一次设计图纸。

4.2.5模具图纸审核及发放4.2.5.1图档审核4.2.5.1.1模具组立图审核初审:设计师自身审核签名;复检:设计主管审核后签名 ;批准:总经理审核后签名;4.2.5.1.2散件图审核初审:设计师自身审核签名;复检:设计主管审核签名，文员复印下发;4.2.5.2图纸发放所有图纸在工程师签名后交工程文员加盖“受控”章后复印下发到模具课,模具课收到图纸后在【模具图纸移交单】签名确认收到。
