注塑模具设计理论

注塑模具设计模具设计1、塑件制品分析（1）明确设计要求图1—1为塑件的二维工程图图1—1图1—1该产品精度及表面粗糙度要求不高，有一定的配合精度要求。

（2）明确产品的批量该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口，（3）计算产品的体积和质量使用UG软件画出三维实体图，软件自动机算出所画图形的体积。

通过计算得塑件的体积V塑=13.85cm3塑件的质量M塑=ρV塑=1.04×13.85=14.4g式中ρ---塑料的密度,g/cm3.流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。

浇注系统的质量M浇=ρV浇=8.6g浇注系统的体积V浇=8.30cm3.故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g2．注塑机的确定选择注射机型号 XS—ZY—250主要技术规格如下：螺杆直径：65mm注射容量：250cm3注射压力：1300MPa锁模力：1800kN最大注射面积：500cm3模具厚度：最大350mm最小250mm模板行程：350mm喷嘴：球半径 18mm孔直径4m定位孔直径：125mm顶出：两侧孔径 40mm两侧孔距 280mm3.浇注系统的设计（1）主流道形式浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。

浇注系统可分为普通浇注系统和无流道凝料系统。

考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。

根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D =Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm主流道长度 有标准模架结合该模具的结构，取L=85mm为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3°d—喷嘴直径 1~5.00+=d d 40=d 5=d2o=α R=10（2）分流道的设计分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。

注塑模具的设计及制造注塑模具是用于注塑成型的模具，它的设计和制造直接关系到产品质量和生产效率。

本文将从设计和制造两个方面介绍注塑模具的相关知识。

一、注塑模具的设计1.产品设计分析：在进行注塑模具设计之前，首先要对即将生产的产品进行分析。

了解产品的形态尺寸、材料特性、注塑工艺和生产要求等，为模具设计提供依据。

2.模具结构设计：根据产品要求和注塑工艺，设计模具的结构。

包括模具的开合方式、定位方式、注塑道设计和冷却系统设计等。

合理的结构设计可以提高模具使用寿命和生产效率。

3.模具零件设计：根据模具结构设计，对各个零件进行详细设计。

比如模具芯、模具腔、滑块、顶出机构、定位销和定位套等。

零件设计要考虑到材料选择、加工工艺和装配要求等。

4.模具标准件选用：在模具设计过程中，可以选用一些标准件，如模具基础板、导向套和注塑嘴等。

合理选用标准件不仅可以减少设计工作量，还可以提高模具加工精度和降低成本。

5.注塑模具的通气设计：在注塑过程中，模具内会产生大量的气体，如果不能有效排出，会导致产品缺陷。

所以，在模具设计中要合理设置通气孔和排气槽，以确保注塑过程的质量。

二、注塑模具的制造1.模具材料选择：注塑模具常用的材料有优质合金钢和工具钢，比如P20、718、2738等。

材料的选择要根据产品要求、生产批量和制造成本等因素综合考虑。

2.模具加工工艺：注塑模具的加工工艺包括铣削、镗削、磨削、电火花和线切割等。

不同的加工工艺需要选用不同的设备和工装，操作人员要熟悉模具加工过程和技术要求。

3.模具热处理：模具在使用过程中需要经过热处理，以提高材料的硬度和耐磨性。

常见的热处理方法有淬火、回火和表面处理等，要根据模具材料和要求选择适当的热处理方法。

4.模具组装和调试：在模具制造完成后，需要对各个零部件进行组装和调试。

确保模具各部件的精度和配合度，在注塑生产前进行试模和修正，以保证产品质量。

总之，注塑模具的设计和制造对于提高注塑产品的质量和生产效率至关重要。

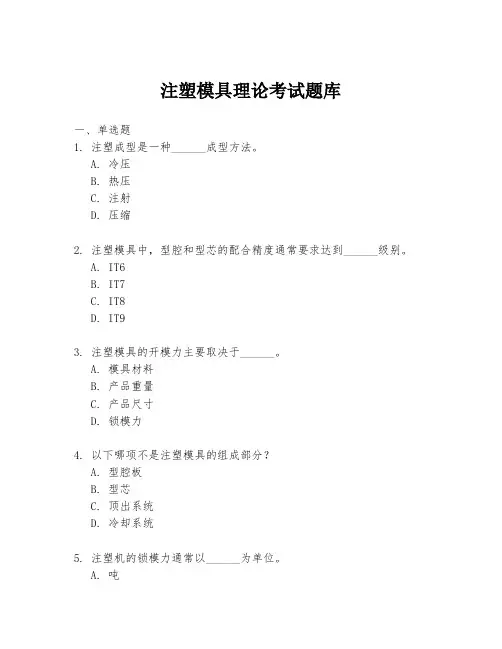

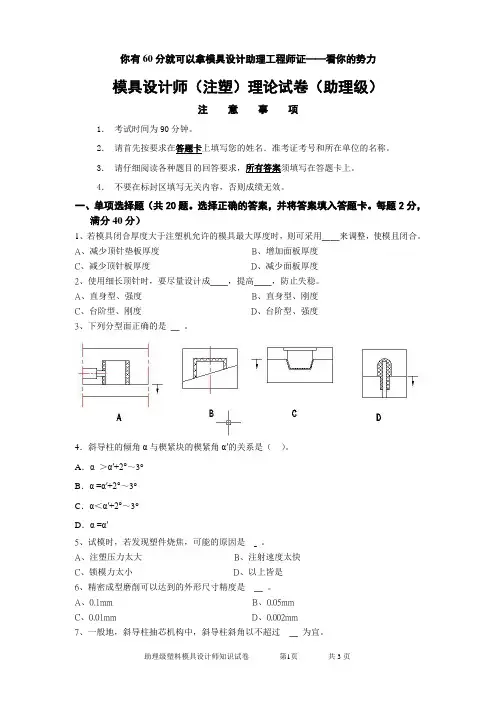

注塑模具理论考试题库一、单选题1. 注塑成型是一种______成型方法。

A. 冷压B. 热压C. 注射D. 压缩2. 注塑模具中，型腔和型芯的配合精度通常要求达到______级别。

A. IT6B. IT7C. IT8D. IT93. 注塑模具的开模力主要取决于______。

A. 模具材料B. 产品重量C. 产品尺寸D. 锁模力4. 以下哪项不是注塑模具的组成部分？A. 型腔板B. 型芯C. 顶出系统D. 冷却系统5. 注塑机的锁模力通常以______为单位。

A. 吨B. 公斤C. 牛顿D. 帕斯卡二、多选题6. 注塑模具设计时需要考虑的因素包括______。

A. 材料选择B. 成型工艺C. 产品结构D. 成本预算7. 常见的注塑模具故障包括______。

A. 产品变形B. 产品缩水C. 模具磨损D. 模具生锈8. 注塑模具的冷却方式主要有______。

A. 空气冷却B. 水冷却C. 油冷却D. 电冷却9. 注塑成型过程中可能出现的问题包括______。

A. 产品翘曲B. 产品粘模C. 产品气泡D. 产品色差10. 注塑模具的顶出方式有______。

A. 机械顶出B. 液压顶出C. 弹簧顶出D. 气压顶出三、判断题11. 注塑模具的型腔和型芯的配合精度越高越好。

（）12. 注塑模具的冷却系统对产品质量没有影响。

（）13. 注塑成型过程中，模具温度的控制对产品质量至关重要。

（）14. 注塑机的锁模力越大，成型的产品越不容易变形。

（）15. 注塑模具的顶出系统只是为了将产品从模具中取出。

（）四、简答题16. 简述注塑模具的基本组成部分及其功能。

17. 解释什么是注塑成型的“三要素”，并说明它们对产品质量的影响。

18. 描述注塑模具设计过程中需要考虑的主要因素。

19. 阐述注塑机的锁模力对注塑成型过程的影响。

20. 列举注塑模具常见的故障及其可能的原因。

五、论述题21. 论述注塑模具的维护和保养的重要性，并给出一些具体的维护措施。

什么是DFM注塑模具的设计DFM要点（一）引言概述：DFM（Design for Manufacturing）是一种注塑模具设计的方法，旨在提高生产效率、降低成本、提升产品质量。

本文将围绕DFM注塑模具设计的要点展开探讨，帮助读者更好地理解和应用DFM设计原则。

正文内容：一、材料选择1. 根据产品特性选择合适的材料，考虑其熔融温度、流动性、收缩率等因素。

2. 增加材料的可再生性和可回收性，符合环保和可持续发展的要求。

3. 考虑材料的成本和可供应性，避免因材料不稳定导致生产问题。

二、模具结构设计1. 合理设计模具的冷却系统，确保产品快速冷却，提高生产效率。

2. 避免模具过于复杂，减少制造成本和模具维护成本。

3. 确保模具的刚度足够，避免因模具变形而导致产品变形或尺寸偏差。

三、产品结构设计1. 设计符合注塑工艺要求的产品结构，避免过于复杂的形状和壁厚不均匀等问题。

2. 考虑产品的装配性和模具的脱模性，减少脱模力和装配难度。

3. 考虑产品的设计可靠性和强度，避免产品在使用过程中出现断裂或变形等问题。

四、工艺参数设定1. 合理选择注塑机的射出速度、压力和温度等参数，确保产品质量。

2. 设计合理的料斗和喂料系统，确保材料供给平稳、无堵塞。

3. 考虑模具的填充、冷却和脱模过程，优化工艺参数，提高生产效率和产品质量。

五、模具维护和改进1. 建立定期维护计划，保证模具的正常运行和寿命。

2. 收集和分析模具运行数据，及时发现并解决潜在问题，改进模具设计。

3. 与模具制造商和生产工厂建立良好的沟通渠道，共同解决技术问题和改进模具性能。

总结：DFM注塑模具设计要点包括材料选择、模具结构设计、产品结构设计、工艺参数设定和模具维护与改进等方面。

合理应用DFM设计原则可以提高注塑模具的生产效率、降低成本并提升产品质量，对于企业的持续发展具有重要意义。

注塑模具设计原则和核心是什么一、开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二、脱模斜度1 、适当的脱模斜度可避免产品拉毛(拉花)。

光滑表面的脱模斜度应≥0.5度，细皮纹(砂面)表面大于1度，粗皮纹表面大于1.5度。

2 、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、产品壁厚1 、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm 时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2 、壁厚不均会引起表面缩水。

3 、壁厚不均会引起气孔和熔接痕。

四、加强筋1、加强筋的合理应用，可增加产品刚性，减少变形。

2、加强筋的厚度必须≤ (0.5～0.7)T产品壁厚，否则引起表面缩水。

3、加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4 、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

六、孔1 、孔的形状应尽量简单，一般取圆形。

2 、孔的轴向和开模方向一致，可以避免抽芯。

3 、当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸(最大实体尺寸)计算。

4 、盲孔的长径比一般不超过4。

防孔针冲弯5 、孔与产品边缘的距离一般大于孔径尺寸。

七、注塑模的抽芯、滑块机构及避免1、当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。

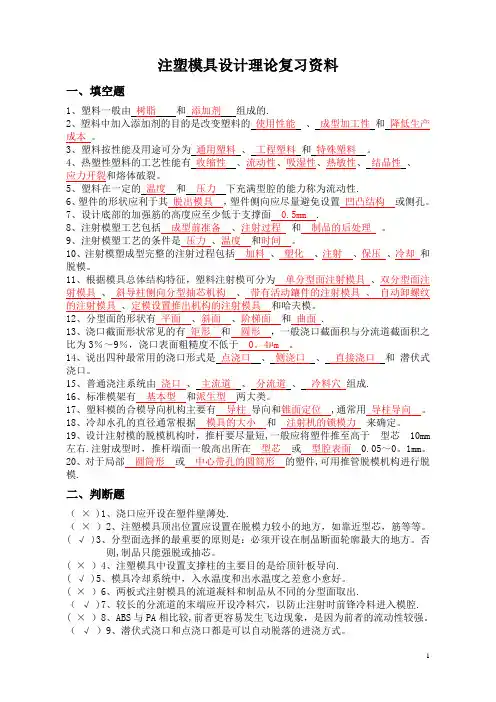

注塑模具设计理论复习资料一、填空题1、塑料一般由树脂和添加剂组成的.2、塑料中加入添加剂的目的是改变塑料的使用性能、成型加工性和降低生产成本。

3、塑料按性能及用途可分为通用塑料、工程塑料和特殊塑料。

4、热塑性塑料的工艺性能有收缩性、流动性、吸湿性、热敏性、结晶性、应力开裂和熔体破裂。

5、塑料在一定的温度和压力下充满型腔的能力称为流动性.6、塑件的形状应利于其脱出模具，塑件侧向应尽量避免设置凹凸结构或侧孔。

7、设计底部的加强筋的高度应至少低于支撑面 0.5mm .8、注射模塑工艺包括成型前准备、注射过程和制品的后处理。

9、注射模塑工艺的条件是压力、温度和时间。

10、注射模塑成型完整的注射过程包括加料、塑化、注射、保压、冷却和脱模。

11、根据模具总体结构特征，塑料注射模可分为单分型面注射模具、双分型面注射模具、斜导柱侧向分型抽芯机构、带有活动鑲件的注射模具、自动卸螺纹的注射模具、定模设置推出机构的注射模具和哈夫模。

12、分型面的形状有平面、斜面、阶梯面和曲面.13、浇口截面形状常见的有矩形和圆形，一般浇口截面积与分流道截面积之比为3％～9％，浇口表面粗糙度不低于 0。

4µm 。

14、说出四种最常用的浇口形式是点浇口、侧浇口、直接浇口和潜伏式浇口。

15、普通浇注系统由浇口、主流道、分流道、冷料穴组成.16、标准模架有基本型和派生型两大类。

17、塑料模的合模导向机构主要有导柱导向和锥面定位,通常用导柱导向。

18、冷却水孔的直径通常根据模具的大小和注射机的锁模力来确定。

19、设计注射模的脱模机构时，推杆要尽量短,一般应将塑件推至高于型芯 10mm 左右.注射成型时，推杆端面一般高出所在型芯或型腔表面0.05～0。

1mm。

20、对于局部圆筒形或中心带孔的圆筒形的塑件,可用推管脱模机构进行脱模.二、判断题（× )1、浇口应开设在塑件壁薄处.（×）2、注塑模具顶出位置应设置在脱模力较小的地方，如靠近型芯，筋等等。

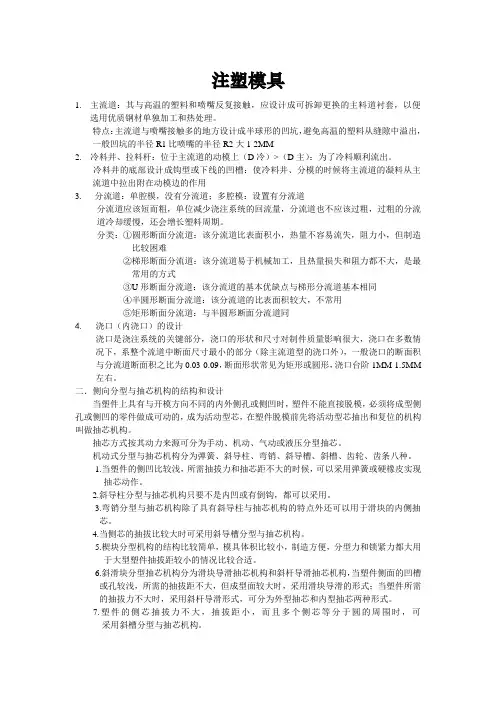

注塑模具1.主流道：其与高温的塑料和喷嘴反复接触，应设计成可拆卸更换的主料道衬套，以便选用优质钢材单独加工和热处理。

特点：主流道与喷嘴接触多的地方设计成半球形的凹坑，避免高温的塑料从缝隙中溢出，一般凹坑的半径R1比喷嘴的半径R2大1-2MM2. 冷料井、拉料杆：位于主流道的动模上（D冷）>（D主）：为了冷料顺利流出。

冷料井的底部设计成钩型或下线的凹槽：使冷料井、分模的时候将主流道的凝料从主流道中拉出附在动模边的作用3. 分流道：单腔模，没有分流道；多腔模：设置有分流道分流道应该短而粗，单位减少浇注系统的回流量，分流道也不应该过粗，过粗的分流道冷却缓慢，还会增长塑料周期。

分类：①圆形断面分流道：该分流道比表面积小，热量不容易流失，阻力小，但制造比较困难②梯形断面分流道：该分流道易于机械加工，且热量损失和阻力都不大，是最常用的方式③U形断面分流道：该分流道的基本优缺点与梯形分流道基本相同④半圆形断面分流道：该分流道的比表面积较大，不常用⑤矩形断面分流道：与半圆形断面分流道同4.浇口（内浇口）的设计浇口是浇注系统的关键部分，浇口的形状和尺寸对制件质量影响很大，浇口在多数情况下，系整个流道中断面尺寸最小的部分（除主流道型的浇口外），一般浇口的断面积与分流道断面积之比为0.03-0.09，断面形状常见为矩形或圆形，浇口台阶1MM-1.5MM 左右。

二．侧向分型与抽芯机构的结构和设计当塑件上具有与开模方向不同的内外侧孔或侧凹时，塑件不能直接脱模，必须将成型侧孔或侧凹的零件做成可动的，成为活动型芯，在塑件脱模前先将活动型芯抽出和复位的机构叫做抽芯机构。

抽芯方式按其动力来源可分为手动、机动、气动或液压分型抽芯。

机动式分型与抽芯机构分为弹簧、斜导柱、弯销、斜导槽、斜槽、齿轮、齿条八种。

1.当塑件的侧凹比较浅，所需抽拔力和抽芯距不大的时候，可以采用弹簧或硬橡皮实现抽芯动作。

2.斜导柱分型与抽芯机构只要不是内凹或有倒钩，都可以采用。
