管道爬行器 CCTV检测机器人

管道CCTV检测机器人，不知道大家用过没有，对于管道CCTV检测机器人的管道CCTV检测的基本方法步骤了解多少？但是如果你真的想要了解管道CCTV检测机器人的话一定要看这篇文章哦。

小编会给大家详细的讲述一下管道机修复机器人的管道CCTV检测的基本方法步骤。

中仪股份X5-H系列管道CCTV检测机器人由爬行器、镜头、电缆盘和控制系统四部分组成。

其中，爬行器可搭载不同规格型号的镜头（如：旋转镜头、直视镜头、鱼眼镜头），通过电缆盘与控制系统连接后，响应控制系统的操作命令，如：爬行器的前进、后退、转向、停止、速度调节；镜头座的抬升、下降、灯光调节；镜头的水平或垂直旋转、调焦、变倍等、前后视切换等。

在检测过程中，控制系统可实时显示、录制镜头传回的画面以及爬行器的状态信息，并可通过触摸屏录入备注信息。

管道CCTV检测的基本步骤收集资料现场勘察------编制检测方案----清洗疏堵排水-----用CCTV检测系统进行检测并采集影像资料-----总结数据，出检测报告------验收数据准确度---提交评估报告。

1、管道检测前搜集的资料如下：该管线平面图。

该管道竣工图等技术资料。

已有该管道的检测资料。

2、现场勘察资料如下：a) 、察看该管道周围地理、地貌、交通和管道分布情况。

b) 、开井目视水位、积泥深度及水流。

c) 、核对资料中的管位、管径、管材。

3、确定检测技术方案：a)、明确检测的目的、范围、期限。

b) 、针对已有资料认真分析确定检测技术方案包括:管道如何封堵、管道清洗的方法、对已存在的问题如何解决、制定安全措施等。

4、管道竣工验收检测前技术要求：a) 、应将管道进行严密性试验，并向检测人员出示该管道的闭气或闭水的试验记录。

b) 、检测前应确保管道内积水不超过管径的5%。

c) 、检测开始前必须进行疏通、清洗、通风及有毒有害气体检测。

那么，管道CCTV检测机器人应该在哪购买呢？大家知道么？现在小编给大家推荐一家专业做管道CCTV检测机器人的公司：武汉中仪物联技术股份有限公司。

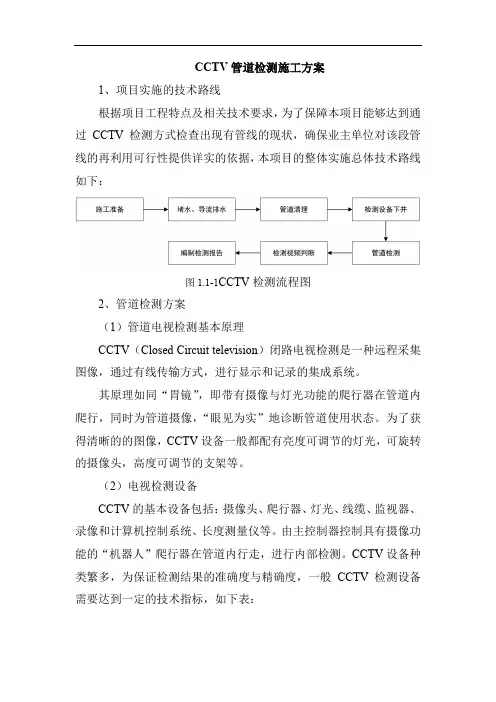

CCTV管道检测施工方案1、项目实施的技术路线根据项目工程特点及相关技术要求，为了保障本项目能够达到通过CCTV检测方式检查出现有管线的现状，确保业主单位对该段管线的再利用可行性提供详实的依据，本项目的整体实施总体技术路线如下：图1.1-1CCTV检测流程图2、管道检测方案（1）管道电视检测基本原理CCTV（Closed Circuit television）闭路电视检测是一种远程采集图像，通过有线传输方式，进行显示和记录的集成系统。

其原理如同“胃镜”，即带有摄像与灯光功能的爬行器在管道内爬行，同时为管道摄像，“眼见为实”地诊断管道使用状态。

为了获得清晰的的图像，CCTV设备一般都配有亮度可调节的灯光，可旋转的摄像头，高度可调节的支架等。

（2）电视检测设备CCTV的基本设备包括：摄像头、爬行器、灯光、线缆、监视器、录像和计算机控制系统、长度测量仪等。

由主控制器控制具有摄像功能的“机器人”爬行器在管道内行走，进行内部检测。

CCTV设备种类繁多，为保证检测结果的准确度与精确度，一般CCTV检测设备需要达到一定的技术指标，如下表：表1 CCTV检测设备技术要求管道检测的前提是待检测管道符合检测标准，为获得清晰、完整的检测录像，应首先对管道进行必要的封堵、降水、窨井清捞、管道疏通清洗等工作，才能将淤泥覆盖之下的管道内部情况如实呈现。

检测时首先将远程控制彩色CCTV检视镜头送入已清洗好的管道内，将管道内的状况同时传输到电视监视屏幕和电脑上。

操作人员通过专用软件可将整个检测过程逐一检查并录制成数字影像文件（mp4/mpg/avi等）存储在电脑硬盘内，如在检测的过程中有异常现象发生时，操作人员可通过专用软件将异常点位置、方位及异常现象的种类如积水、破裂、脱节、腐蚀等数据记录下来，并可抓拍照片存入电脑内。

为便于后期对检视结果分析和判读，在CCTV检测时，异常点将停留片刻（5秒以上），以获得清晰的影像。

在CCTV电视检测结束后，所有检测过程中产生的文件（影像文件）将转化成可在客户电脑上浏览和播放的文件格式，并刻成光盘供用户使用。

cctv管道检测机器人操作规程一、开机前的准备。

咱在使用CCTV管道检测机器人之前呀，可得好好准备准备呢。

要先找个合适的地方把它放好，这个地方得平坦又宽敞，可别在那种坑坑洼洼或者特别狭小的角落，不然机器人还没开始工作就可能被磕着碰着啦。

然后呢，得检查一下机器人的各个部件。

就像检查自己的小宠物有没有受伤一样仔细哦。

看看摄像头是不是干净的，要是摄像头脏脏的，那它可就看不清管道里的情况啦，就像人戴着脏眼镜一样。

还有那些连接的线路，要确保它们都插得紧紧的，可不能松松垮垮的，不然机器人工作的时候突然断了电或者信号，那可就麻烦大咯。

另外，电池也要充满电哦。

要是机器人工作到一半突然没电了，就像人正跑着步突然没力气了一样，那前面的工作可就都白费了。

二、开机与初步设置。

好啦，准备工作做好了，咱们就可以开机啦。

开机的时候呀，要轻轻按下开机键，就像温柔地叫醒一个睡着的小宝贝一样。

开机之后呢，会有一些初步的设置。

这时候咱们要根据要检测的管道的情况来调整一些参数。

比如说，如果管道比较窄，那就要把机器人的行进速度调慢一点，不然它可能会撞到管道壁上呢。

要是管道里面光线比较暗，就得把摄像头的亮度调高一些，这样才能看得清楚。

这就好比我们人进入一个昏暗的房间，要开灯才能看清东西一样的道理呀。

三、机器人下管道。

现在要把机器人放到管道里去啦。

这可是个小心翼翼的活儿呢。

要慢慢地把机器人顺着管道口放下去，可不能硬塞，就像给小宠物找个舒适的小窝一样，要让它舒舒服服地进入管道。

在放机器人下去的时候，要时刻注意它的姿态，要保证它是正的，别歪歪斜斜的。

要是歪了，它在管道里走起来就不顺畅啦，可能还会被卡住呢。

这就像我们人走路要走得直直的，要是歪着走，很容易就会摔倒啦。

四、检测过程中的操作。

机器人在管道里开始工作了，咱们在上面也不能闲着哦。

要时刻盯着屏幕，看看机器人传回来的图像。

如果发现图像有点模糊或者不太对劲儿，那就得赶紧调整一下摄像头的焦距或者角度啦。

已建污水管网修复工程5.3.10.1概述对县城区、荻港镇、新港镇、孙村已建污水管网进行CCTV检测修复、管道清淤及管道修复工作。

其中管道CCTV检测长度为78445.21m,管道清淤量为10138.1m3,管道修复 26673.6m。

5.3.10.2综合排查技术手段目前，管道排查技术主要有：管道机器人、管道潜望镜以及声呐等方法。

下面就三种方法作简要介绍。

(1)管道CCTV检测机器人管道CCTV检测机器人系列产品属于新一代数字高清型管道CCTV检测机器人，管道机器人代替人员进入城镇排水管道内部，进行电视成像精细检查，一键生成符合行业标准规范的检测评估报告，为制定养护、修复方案提供重要分析依据和指导建议。

管道CCTV检测机器人系统图管道机器人由操作爬行车、线缆盘、摄像机、无线操控盒、计算机控制器组建组成，通过探测可判断管道的质量优劣，发现管道内壁裂缝，接口缺陷及旧管道的腐蚀情况，及辅助完成管道破损内衬修复等。

该车在排查过程中，由计算机系统操控，可杜绝以往因检查管道人员下井作业造成的伤亡事故。

该技术具有科学性，准确性，安全性。

1)管道清淤为了能清楚地了解管道内部的实际情况，对于需要排查的管道内部的水位在管道直径的20%以下才能进行。

所以在实施检查之前，需要先对管道进行封堵、疏通、清淤和排水，然后实施管道机器人检测。

2）管道机器人检查功能特点通过管道机器人在现场发现问题，立即暂停录像。

抓拍缺陷图片，系统自动弹出缺陷描述对话框，进行缺陷选择并描述。

抓拍完成后结束暂停，恢复正常检测录像。

后期制作报告时不用再次进行缺陷判读。

检查过程记录缺陷和缺陷描述爬行车体内置倾角传感器，在管道内部行走时同时采集管道内部的坡度，最后根据采集的数据，软件自动绘制纵向起伏图，以此来判断管道的排水流畅性。

同日的并M <E 又居9.?1的泮S^G.TBDDD^Gh)7, Dftl 6.13也纪一.加排水管道翻向起伏剖面图管民编号 H "比 检渊贴. 可丽背嗣-田寮日检涡I 方向二 管道宜.役山XEjjU m 管道材料陶菽士营-1.23 7.2T 民期直必 IM - UR IM 9. T2 Lk 密T5E - 距蕾ST -1 Li排水管道纵向起伏剖面图缺陷界面例图(2)管道潜望镜管道潜望镜主要用于管道内部情况的快速检测诊断。

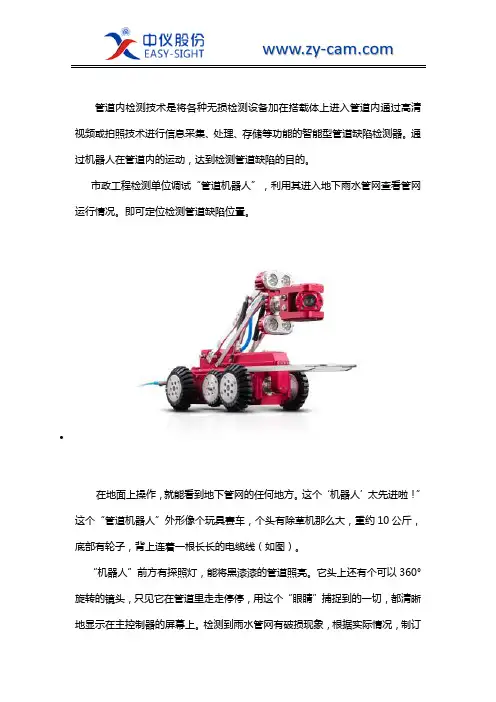

管道内检测技术是将各种无损检测设备加在搭载体上进入管道内通过高清视频或拍照技术进行信息采集、处理、存储等功能的智能型管道缺陷检测器。

通过机器人在管道内的运动，达到检测管道缺陷的目的。

市政工程检测单位调试“管道机器人”，利用其进入地下雨水管网查看管网运行情况。

即可定位检测管道缺陷位置。

在地面上操作，就能看到地下管网的任何地方。

这个‘机器人’太先进啦！”
这个“管道机器人”外形像个玩具赛车，个头有除草机那么大，重约10公斤，底部有轮子，背上连着一根长长的电缆线（如图）。

“机器人”前方有探照灯，能将黑漆漆的管道照亮。

它头上还有个可以360°旋转的镜头，只见它在管道里走走停停，用这个“眼睛”捕捉到的一切，都清晰地显示在主控制器的屏幕上。

检测到雨水管网有破损现象，根据实际情况，制订
了修补方案。

以防雨水管网中夹杂污水暗管或管网被人为破坏。

CCTV管道检测机器人采用的是闭路电视系统进行检测的方法。

CCTV电视监测系统是一套集机械化与智能化为一体的记录管道内部情况的设备。

它对于管道内部的情况可以进行实时影像监视、记录、视频回放、图像抓拍及视频文件的存储等操作，无需人员进入管道内即可了解管道内部情况。

据了解，以前排查污水管道，必须采取人工打开一个个窨井盖，或是破露一部分管道分段排查的办法，效果不理想，效率也不高。

引进“管道机器人”检测技术后，最大的好处就是不用破露管道，避免了马路“拉链”现象。

CCTV管道机器人相比传统的管道检测方法优势在哪里？随着城市的不断进展，越来越多的建筑和管道被建设和铺设。

而这些管道通常被埋在地下，让我们很难检查和维护。

传统的管道检测方法需要花费大量时间和金钱，而且工作量巨大且安全风险高。

近年来，CCTV（闭路电视）管道机器人技术的显现极大地改善了这种情形，它们可以在管道内部进行自主操作，从而大大削减了工作量和安全风险。

本文将介绍CCTV管道机器人相比传统的管道检测方法的优势。

1. 无需清空管道传统的管道检测方法需要先清空管道，然后才能进行检查，这个过程特别耗时且费劲，甚至需要关闭整个管道系统，从而影响日常工作和生活。

而CCTV管道机器人可以直接在管道中进行检查，而不需要先清空管道，这可以大大节省时间和成本，并且无需影响管道的正常使用。

2. 可视化检测CCTV管道机器人配备了高清楚度摄像头和灯光系统，可以为工作人员供应清楚的管道内部情形。

这就意味着，工作人员可以精准明确定位任何问题，如漏水、分裂、腐蚀、聚积物等。

检出问题后，CCTV管道机器人可以立刻记录并保存信息，以便下一步修复和维护。

传统的管道检测方法不如CCTV管道机器人可视化，假如有任何隐患快速进展，可能很难被适时检测，从而引起严重的损害和安全事故。

3. 缩减工作时间CCTV管道机器人极大地缩短了检测管道的时间。

CCTV管道机器人可以实时显示管道内情况，工作人员可以针对问题进行快速处理，而无需等待管道被完全放空。

这意味着，CCTV管道机器人可以极大地缩短检测时间和处理时间，降低了成本，提高了效率。

4. 避开人为错误人为操作不可避开地带来错误，这也是传统的管道检测方法的一个缺点。

而CCTV管道机器人可以避开这种错误。

CCTV管道机器人可以在管道内部进行检测，而不需要人为干预，从而极大程度上降低了人为错误的可能性。

5. 提高作业安全传统的管道检测方法对人力的使用有很高的要求，存在很大的安全风险。

而CCTV管道机器人配备有高度敏感的传感器，工作人员无需直接进入管道内部，而是可以远程操作CCTV管道机器人进行检测。

CCTV管道机器人主要技术参数
1.尺寸和重量：
2.驱动系统：
3.摄像系统：
4.照明系统：
由于管道内部通常是黑暗的，CCTV管道机器人配备了照明系统，用于照亮检查区域。

照明系统通常采用LED或激光技术，以提供足够的亮度和可见度。

5.导航和定位系统：
为了能够准确地导航和定位在管道内部的位置，CCTV管道机器人通常配备了定位技术，如惯性导航系统或GPS。

这些系统可以帮助机器人在管道内部准确定位，提高检查和维修工作的效率。

6.动力和电池寿命：
7.防水和防尘性能：
由于机器人必须在湿润和脏乱的管道环境中工作，防水和防尘性能是一个关键技术参数。

机器人必须具备防水和防尘的能力，以确保其在恶劣条件下的可靠性和耐用性。

8.控制和数据传输系统：
总的来说，CCTV管道机器人的主要技术参数包括尺寸和重量、驱动系统、摄像系统、照明系统、导航和定位系统、动力和电池寿命、防水和防尘性能以及控制和数据传输系统。

这些参数决定了机器人在管道内部的
工作能力和效率。

随着科技的进步和创新，CCTV管道机器人的技术参数将会不断发展和完善，以满足不断变化的管道检查和维修需求。

使用cctv管道检测机器人时的事项得注意使用CCTV管道检测机器人时的事项得注意CCTV管道检测机器人是一种专门用于检测管道内部的机器人设备，它可以大幅度提高管道维护的效率和精度。

然而，使用这种设备也需要注意一些事项，以保证机器人的安全和数据的精准性。

以下是使用CCTV管道检测机器人时的事项得注意：1. 准备工作使用CCTV管道检测机器人前，需要检查设备运行是否正常，并准备好所需的设备组件及工具。

在操作前需要确定下列事项：·确保先将堵头移除，防止管道内部气压过高；·检查机器人设备、摄像头、电缆和掌控器等部件是否完好；·确定管道前端及管道起点位置；·进行通风换气，防止发生气体中毒。

2. 常规检查在检测前应进行设备常规检查，包括检查电缆和连接器是否受损，摄像头是否损坏和污物堵塞，机器人设备各项功能是否正常等。

在检测前，应进行设备的预热和校准，确保设备处于最佳状态。

3. 操作环境在操作过程中，应考虑操作环境的安全因素，包括检测环境、气体浓度、步行路线、通道出入口、天气等。

确保使用的设备、工具符合操作环境的安全要求，并正确使用相关的安全防护装备。

在使用时，应保持管道位置的稳定，防止不必要的震动和损坏。

4. 安全注意事项操作时请注意安全，确保电缆、摄像头等设备能够正常穿行，防止卡住或造成管道损坏。

尤其在弯曲的管道中行驶，要注意转向过程中设备和电缆受力的方向，持续稳定的速度和方向，防止设备受损或者设备无法穿过转弯口。

5. 数据记录在检测过程中，应有人员实时记录检测数据，并适时标注相关检测位置，以防止数据丢失或遗漏。

在记录时应注意记录时间，温度、湿度、气压等相关因素。

还应留意所取得数据的精准性，假如发觉任何异常，应停止检测，并进行数据分析和处理。

6. 清理设备完成检测后，应适时清理设备和管道，并充分保养和维护设备，防止倒流污染。

在清理管道时涉及到大量的废弃物质，要将其分开收集，避开对环境和生态系统的影响。

CCTV管道检测机器人采用的是闭路电视系统进行检测的方法。

CCTV电视监测系统是一套集机械化与智能化为一体的记录管道内部情况的设备。

它对于管道内部的情况可以进行实时影像监视、记录、视频回放、图像抓拍及视频文件的存储等操作，无需人员进入管道内即可了解管道内部情况。

近年来，人们对自然环境、工作环境、工作工具及其方式的要求逐步提高。

随着中国城市化建设事业的发展推进，中国西气东输工程的全面启动，特别是大型化工厂、大型天然气厂、大型地下管道处理系统地建成，大型管道组合处理系统设施以其高质量的工作效率、圆形管道结构，占地少、有效工作空间大、美化生活环境等优点得到了广泛的应用。

随着计算机技术的广泛普及和应用，国内外检测技术都得到了迅猛发展，管道检测技术逐渐形成管道内、外检测技术两个分支。

管道检测机器人是一种可沿管道内部或外部自动行走、携带一种或多种传感器及操作机械，在工作人员的遥控操作或计算机自动控制下，进行一一系列管道作业的机、电、仪一体化系统。

1.管道CCTV检测系统介绍管道(XTV (Closed-Citcuit Television) 检测系统是管逬闭路电视检测系统的简称.是tl'】应用于地下管道检测的工具，检测距离一般在500米以内。

随打同内管迸非开挖修复技术的日益成熟.CCTV检测是管道进行修兌和合理养护的前提.也是管道修兌后兌检的重要手段，y的是r解管道施前后的内部状况，消除了人工进管检査所存在的安全隐患，提高了施I:效率。

该系统在国外己经比较成熟，品牌和型号很多。

目前国内从事管道CCTV检测的公司不少，但都是购买进口设备或外企独资品牌，价格都很昂贵一般在30万元以上。

国内还没有专业从事CCTV系统研发和生产的机构或公司.更没有独立的知识产权。

本人结合国内施工企业对CCTV设备需求以及进口CCTV在国内的使罔经验，构思出一套成本低且容易实现的CCTV控制系统，下面就详细介绍，供广大读者参考研究。
