井间电磁成像测井技术

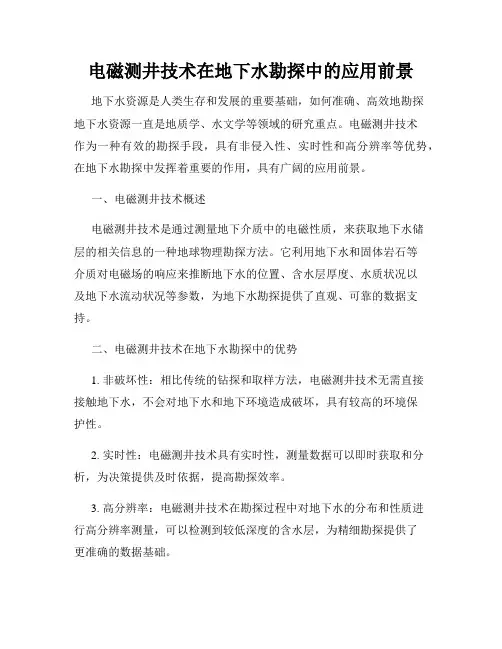

电磁测井技术在地下水勘探中的应用前景地下水资源是人类生存和发展的重要基础，如何准确、高效地勘探地下水资源一直是地质学、水文学等领域的研究重点。

电磁测井技术作为一种有效的勘探手段，具有非侵入性、实时性和高分辨率等优势，在地下水勘探中发挥着重要的作用，具有广阔的应用前景。

一、电磁测井技术概述电磁测井技术是通过测量地下介质中的电磁性质，来获取地下水储层的相关信息的一种地球物理勘探方法。

它利用地下水和固体岩石等介质对电磁场的响应来推断地下水的位置、含水层厚度、水质状况以及地下水流动状况等参数，为地下水勘探提供了直观、可靠的数据支持。

二、电磁测井技术在地下水勘探中的优势1. 非破坏性：相比传统的钻探和取样方法，电磁测井技术无需直接接触地下水，不会对地下水和地下环境造成破坏，具有较高的环境保护性。

2. 实时性：电磁测井技术具有实时性，测量数据可以即时获取和分析，为决策提供及时依据，提高勘探效率。

3. 高分辨率：电磁测井技术在勘探过程中对地下水的分布和性质进行高分辨率测量，可以检测到较低深度的含水层，为精细勘探提供了更准确的数据基础。

三、电磁测井技术在地下水勘探中的应用1. 地下水资源调查：电磁测井技术可用于地下水资源的调查和评估，通过测量地下水的储量、流向和补给源等信息，为地下水资源的合理开发利用提供科学依据。

2. 地下水污染研究：电磁测井技术可用于监测地下水污染的扩散和演化过程，通过对地下水系统中电磁场的变化进行连续监测和分析，可以快速、有效地判断地下水污染源和区域范围，为环境保护和污染治理提供技术支持。

3. 地下水动态监测：电磁测井技术可以连续、实时地监测地下水动态变化，包括地下水位、水压、水温等参数。

通过与其他勘探方法相结合，可以为地下水的长期监测和预警提供可靠的技术支持。

4. 地下水开发与调控：电磁测井技术可用于地下水井筹建和水力调控，通过测量地下水储层的厚度、渗透率、水质特征等参数，为地下水井的选址、设计和管理提供科学依据，提高地下水开发和管理的效率。

如何进行电磁法测井与数据解释电磁法测井是一种常用的地球物理勘探方法，用于探测地下的岩石和土壤的电磁特性，从而获取地下地质信息。

本文将介绍电磁法测井的基本原理、常见的测井仪器以及数据解释的方法。

1. 电磁法测井的原理电磁法测井是通过在地下传输人工产生的电磁场，然后测量地下岩石或土壤对电磁场的响应，以推断地下结构的一种方法。

在电磁法测井中，通常会使用不同频率的电磁场，以便探测不同深度的地下层。

2. 常见的电磁法测井仪器2.1 周期性极化电磁法测井仪器周期性极化电磁法测井仪器是一种较为常用的设备，可以快速获取一定深度范围的地下电磁响应信息。

它通过改变电磁场的频率和方向，来探测地下的电性差异。

2.2 宽频电磁法测井仪器宽频电磁法测井仪器是一种可以提供更广泛频率范围的仪器，可以更准确地探测地下介质的电性特征。

这种仪器在反演地下介质电阻率方面具有较高的分辨率和精度。

3. 电磁法测井数据的解释方法3.1 反演方法数据解释是将测井数据转化为地下结构信息的过程。

其中，反演方法是一种常用的数据解释方法，通过数值模型和计算方法，将测量的响应数据与地下模型进行比对，最终得到地下结构参数的估计值。

3.2 统计分析方法除了反演方法外，统计分析方法也常用于电磁法测井数据的解释。

这种方法通过对大量数据进行统计和分析，找出其中的规律和特点，从而获得地下结构的一些统计特征。

4. 电磁法测井在地下水、矿产勘探中的应用电磁法测井在地下水和矿产勘探中广泛应用。

在地下水领域，电磁法测井可以帮助确定地下水的存在与分布情况，为地下水资源的合理开发提供重要信息。

在矿产勘探领域，电磁法测井可以帮助寻找金属矿床、煤层、油气藏等矿产资源。

5. 电磁法测井技术的发展趋势随着科学技术的不断进步，电磁法测井技术也在不断发展。

未来，电磁法测井仪器将更加小型化、轻便化，数据解释方法将更加精确和高效，从而进一步提高电磁法测井的应用效果。

总结：电磁法测井是一种重要的地球物理勘探方法，通过测量地下岩石或土壤的电磁特性，可以获取地下结构的信息。

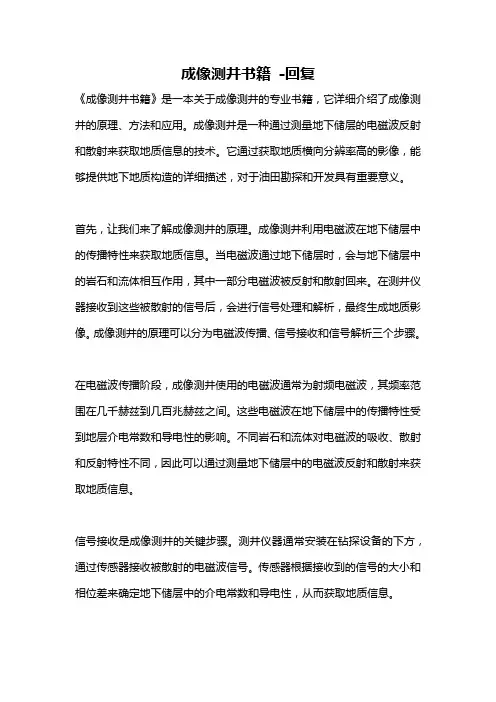

成像测井书籍-回复《成像测井书籍》是一本关于成像测井的专业书籍，它详细介绍了成像测井的原理、方法和应用。

成像测井是一种通过测量地下储层的电磁波反射和散射来获取地质信息的技术。

它通过获取地质横向分辨率高的影像，能够提供地下地质构造的详细描述，对于油田勘探和开发具有重要意义。

首先，让我们来了解成像测井的原理。

成像测井利用电磁波在地下储层中的传播特性来获取地质信息。

当电磁波通过地下储层时，会与地下储层中的岩石和流体相互作用，其中一部分电磁波被反射和散射回来。

在测井仪器接收到这些被散射的信号后，会进行信号处理和解析，最终生成地质影像。

成像测井的原理可以分为电磁波传播、信号接收和信号解析三个步骤。

在电磁波传播阶段，成像测井使用的电磁波通常为射频电磁波，其频率范围在几千赫兹到几百兆赫兹之间。

这些电磁波在地下储层中的传播特性受到地层介电常数和导电性的影响。

不同岩石和流体对电磁波的吸收、散射和反射特性不同，因此可以通过测量地下储层中的电磁波反射和散射来获取地质信息。

信号接收是成像测井的关键步骤。

测井仪器通常安装在钻探设备的下方，通过传感器接收被散射的电磁波信号。

传感器根据接收到的信号的大小和相位差来确定地下储层中的介电常数和导电性，从而获取地质信息。

信号解析是将接收到的电磁波信号转化为地质影像的过程。

通过对信号进行数字处理和解析，可以生成地下储层中的横向分辨率高的影像。

常用的信号解析方法包括逆时偏移、频率域偏移等。

这些方法能够根据电磁波的传播路径和接收信号的特点，将信号转换成具有空间分辨能力的地质影像。

除了原理，成像测井书籍还详细介绍了成像测井的方法和应用。

成像测井的方法包括电法成像测井、声波成像测井、核磁共振成像测井等。

每种方法都有其适用的地质环境和测量范围。

通过选择合适的方法，可以获取更准确和可靠的地质信息。

成像测井在油田勘探和开发中具有广泛的应用。

成像测井可以用于评估油藏的储层性质、流体分布和物性参数等。

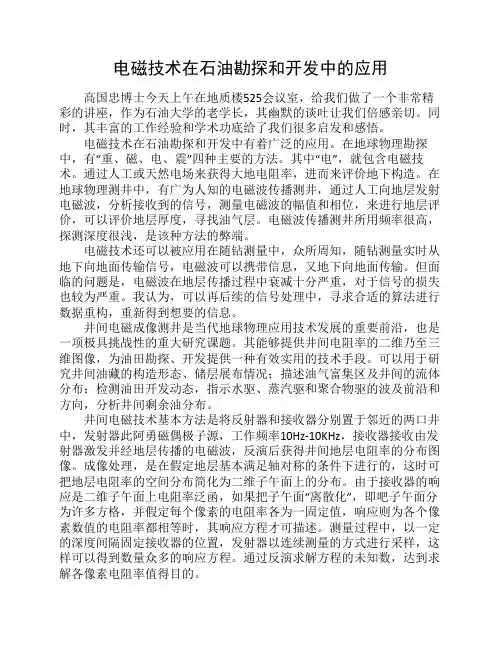

电磁技术在石油勘探和开发中的应用高国忠博士今天上午在地质楼525会议室，给我们做了一个非常精彩的讲座，作为石油大学的老学长，其幽默的谈吐让我们倍感亲切。

同时，其丰富的工作经验和学术功底给了我们很多启发和感悟。

电磁技术在石油勘探和开发中有着广泛的应用。

在地球物理勘探中，有“重、磁、电、震”四种主要的方法。

其中“电”，就包含电磁技术。

通过人工或天然电场来获得大地电阻率，进而来评价地下构造。

在地球物理测井中，有广为人知的电磁波传播测井，通过人工向地层发射电磁波，分析接收到的信号，测量电磁波的幅值和相位，来进行地层评价，可以评价地层厚度，寻找油气层。

电磁波传播测井所用频率很高，探测深度很浅，是该种方法的弊端。

电磁技术还可以被应用在随钻测量中，众所周知，随钻测量实时从地下向地面传输信号，电磁波可以携带信息，又地下向地面传输。

但面临的问题是，电磁波在地层传播过程中衰减十分严重，对于信号的损失也较为严重。

我认为，可以再后续的信号处理中，寻求合适的算法进行数据重构，重新得到想要的信息。

井间电磁成像测井是当代地球物理应用技术发展的重要前沿，也是一项极具挑战性的重大研究课题。

其能够提供井间电阻率的二维乃至三维图像，为油田勘探、开发提供一种有效实用的技术手段。

可以用于研究井间油藏的构造形态、储层展布情况；描述油气富集区及井间的流体分布；检测油田开发动态，指示水驱、蒸汽驱和聚合物驱的波及前沿和方向，分析井间剩余油分布。

井间电磁技术基本方法是将反射器和接收器分别置于邻近的两口井中，发射器此阿勇磁偶极子源，工作频率10Hz-10KHz，接收器接收由发射器激发并经地层传播的电磁波，反演后获得井间地层电阻率的分布图像。

成像处理，是在假定地层基本满足轴对称的条件下进行的，这时可把地层电阻率的空间分布简化为二维子午面上的分布。

由于接收器的响应是二维子午面上电阻率泛函，如果把子午面“离散化”，即吧子午面分为许多方格，并假定每个像素的电阻率各为一固定值，响应则为各个像素数值的电阻率都相等时，其响应方程才可描述。

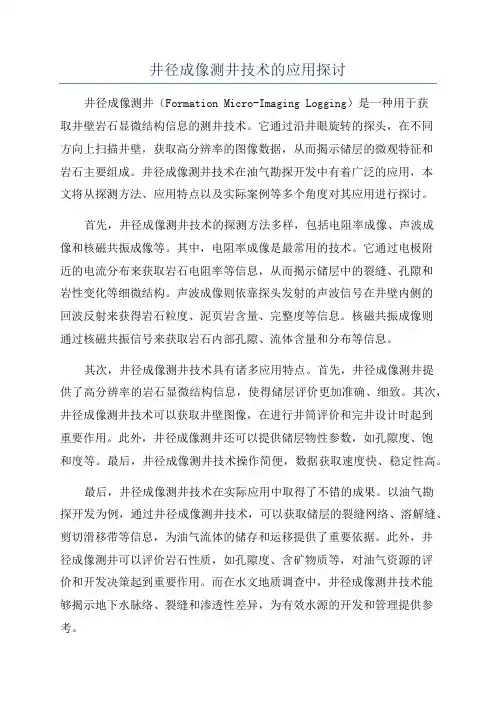

井径成像测井技术的应用探讨井径成像测井（Formation Micro-Imaging Logging）是一种用于获取井壁岩石显微结构信息的测井技术。

它通过沿井眼旋转的探头，在不同方向上扫描井壁，获取高分辨率的图像数据，从而揭示储层的微观特征和岩石主要组成。

井径成像测井技术在油气勘探开发中有着广泛的应用，本文将从探测方法、应用特点以及实际案例等多个角度对其应用进行探讨。

首先，井径成像测井技术的探测方法多样，包括电阻率成像、声波成像和核磁共振成像等。

其中，电阻率成像是最常用的技术。

它通过电极附近的电流分布来获取岩石电阻率等信息，从而揭示储层中的裂缝、孔隙和岩性变化等细微结构。

声波成像则依靠探头发射的声波信号在井壁内侧的回波反射来获得岩石粒度、泥页岩含量、完整度等信息。

核磁共振成像则通过核磁共振信号来获取岩石内部孔隙、流体含量和分布等信息。

其次，井径成像测井技术具有诸多应用特点。

首先，井径成像测井提供了高分辨率的岩石显微结构信息，使得储层评价更加准确、细致。

其次，井径成像测井技术可以获取井壁图像，在进行井筒评价和完井设计时起到重要作用。

此外，井径成像测井还可以提供储层物性参数，如孔隙度、饱和度等。

最后，井径成像测井技术操作简便，数据获取速度快、稳定性高。

最后，井径成像测井技术在实际应用中取得了不错的成果。

以油气勘探开发为例，通过井径成像测井技术，可以获取储层的裂缝网络、溶解缝、剪切滑移带等信息，为油气流体的储存和运移提供了重要依据。

此外，井径成像测井可以评价岩石性质，如孔隙度、含矿物质等，对油气资源的评价和开发决策起到重要作用。

而在水文地质调查中，井径成像测井技术能够揭示地下水脉络、裂缝和渗透性差异，为有效水源的开发和管理提供参考。

总结起来，井径成像测井技术作为一种获取井壁岩石显微结构信息的技术，具有多样的探测方法、广泛的应用特点和令人满意的实际应用成果。

它可以为油气勘探开发和水文地质调查提供重要的技术支持，提高储层评价的准确性和精确度，为资源开发和环境保护提供指导。

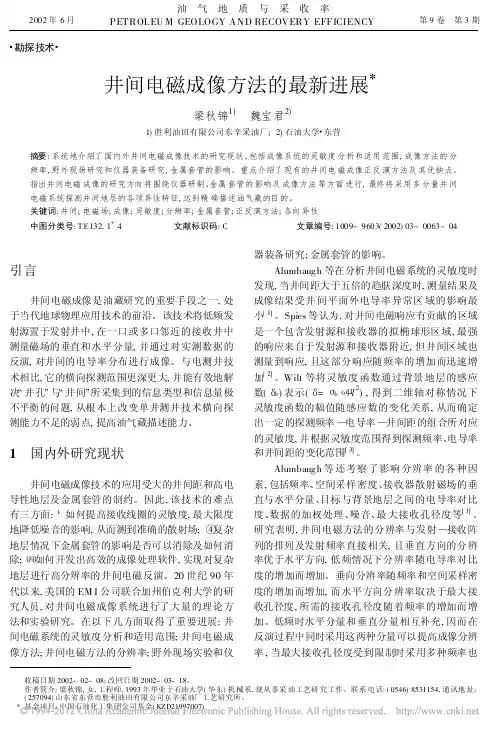

#勘探技术#井间电磁成像方法的最新进展*梁秋锦1)魏宝君2)1)胜利油田有限公司东辛采油厂;2)石油大学#东营摘要:系统地介绍了国内外井间电磁成像技术的研究现状,包括成像系统的灵敏度分析和适用范围,成像方法的分辨率,野外现场研究和仪器装备研究,金属套管的影响。

重点介绍了现有的井间电磁成像正反演方法及其优缺点。

指出井间电磁成像的研究方向将围绕仪器研制、金属套管的影响及成像方法等方面进行,最终将采用多分量井间电磁系统探测井间地层的各项异性特征,达到精确描述油气藏的目的。

关键词:井间;电磁场;成像;灵敏度;分辨率;金属套管;正反演方法;各向异性中图分类号:T E132.1+4 文献标识码:C文章编号:1009-9603(2002)03-0063-04引言井间电磁成像是油藏研究的重要手段之一,处于当代地球物理应用技术的前沿。

该技术将低频发射源置于发射井中,在一口或多口邻近的接收井中测量磁场的垂直和水平分量,并通过对实测数据的反演,对井间的电导率分布进行成像。

与电测井技术相比,它的横向探测范围更深更大,并能有效地解决/井孔0与/井间0所采集到的信息类型和信息量极不平衡的问题,从根本上改变单井测井技术横向探测能力不足的弱点,提高油气藏描述能力。

1 国内外研究现状井间电磁成像技术的应用受大的井间距和高电导性地层及金属套管的制约。

因此,该技术的难点有三方面:¹如何提高接收线圈的灵敏度,最大限度地降低噪音的影响,从而测到准确的散射场;º复杂地层情况下金属套管的影响是否可以消除及如何消除;»如何开发出高效的成像处理软件,实现对复杂地层进行高分辨率的井间电磁反演。

20世纪90年代以来,美国的EM I 公司联合加州伯克利大学的研究人员,对井间电磁成像系统进行了大量的理论方法和实验研究。

在以下几方面取得了重要进展:井间电磁系统的灵敏度分析和适用范围;井间电磁成像方法;井间电磁方法的分辨率;野外现场实验和仪器装备研究;金属套管的影响。

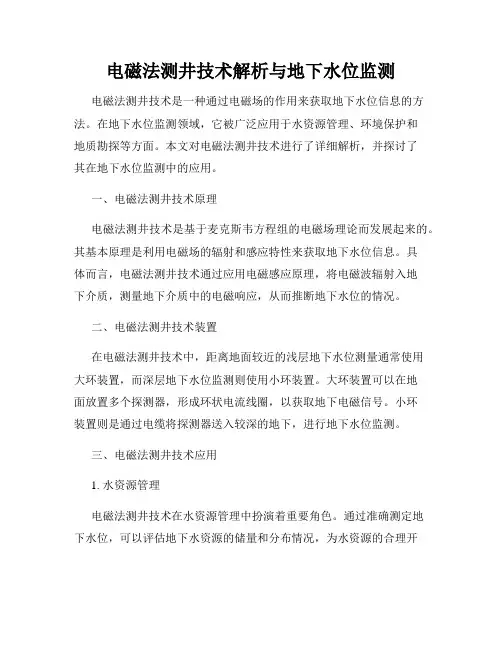

电磁法测井技术解析与地下水位监测电磁法测井技术是一种通过电磁场的作用来获取地下水位信息的方法。

在地下水位监测领域，它被广泛应用于水资源管理、环境保护和地质勘探等方面。

本文对电磁法测井技术进行了详细解析，并探讨了其在地下水位监测中的应用。

一、电磁法测井技术原理电磁法测井技术是基于麦克斯韦方程组的电磁场理论而发展起来的。

其基本原理是利用电磁场的辐射和感应特性来获取地下水位信息。

具体而言，电磁法测井技术通过应用电磁感应原理，将电磁波辐射入地下介质，测量地下介质中的电磁响应，从而推断地下水位的情况。

二、电磁法测井技术装置在电磁法测井技术中，距离地面较近的浅层地下水位测量通常使用大环装置，而深层地下水位监测则使用小环装置。

大环装置可以在地面放置多个探测器，形成环状电流线圈，以获取地下电磁信号。

小环装置则是通过电缆将探测器送入较深的地下，进行地下水位监测。

三、电磁法测井技术应用1. 水资源管理电磁法测井技术在水资源管理中扮演着重要角色。

通过准确测定地下水位，可以评估地下水资源的储量和分布情况，为水资源的合理开发和利用提供科学依据。

同时，它还能够监测地下水位的变化，及时预警地下水位下降的风险，为水资源保护提供支持。

2. 环境保护地下水位是环境质量监测的重要指标之一。

电磁法测井技术可以通过监测地下水位来评估地下水污染的扩散程度和范围，提供环境保护决策的依据。

例如，在地下油污染情况下，电磁法测井技术可以帮助确定油污染物的垂向和水平分布，为污染物的治理和修复提供指导。

3. 地质勘探电磁法测井技术在地质勘探中也有广泛应用。

通过测量地下电磁信号的响应，可以推断地下岩石和矿产的分布情况。

这对于矿产勘探、地质构造分析和工程建设等领域都具有重要意义。

四、电磁法测井技术的发展与挑战电磁法测井技术随着科学技术的发展而不断完善。

近年来，随着电子技术和计算机技术的进步，电磁法测井技术的测量精度和速度都有了大幅提升。

然而，它仍然面临着一些挑战。

电磁测深技术在探井中的应用介绍电磁测深技术是一种广泛应用于地质勘探领域的方法，可以用来确定地下各种矿物和水资源的位置和分布。

在探井方面，电磁测深技术被广泛应用于确定井孔周围地层的性质和地下水含量。

本文将介绍电磁测深技术在探井中的原理、应用和发展趋势。

一、电磁测深技术的原理电磁测深技术是利用电磁场在地下传播的特性来获取地下介质的信息。

当电流通过发射线圈时，会在地下产生电磁场。

这个电磁场会被地下的物质吸收、散射、传播等各种作用影响。

通过测量电磁场的强度和频率变化，可以得到地下物质的各种参数，如电导率、介电常数等。

而这些参数与地下的岩石、土壤、地下水等有密切的关系，因此可以利用电磁测深技术来推断井孔周围地层的性质。

二、电磁测深技术在探井中的应用1. 确定地下水含量和水位探井是为了获取地下水资源而进行的工作，而电磁测深技术可以用来确定地下水的含量和水位。

通过测量电磁场的强度和频率变化，可以推断地下水含量的多少以及水位的高低。

这对于井孔的建设以及后续的水资源管理具有重要意义。

2. 判断井孔周围地层的性质井孔的建设需要了解井孔周围的地层情况，以确定井孔的深度和稳定性。

电磁测深技术可以提供有关地下岩石、土壤和地下水的信息，帮助工程师确定井孔的深度和钻孔方案。

此外，电磁测深技术还可以发现地下的隐患，如隐蔽溶洞等，从而避免不必要的工程事故。

3. 地下矿产资源勘探在一些需要进行地下矿产资源勘探的地方，电磁测深技术也可以提供宝贵的信息。

通过测量电磁场的特性，可以推断出地下矿产资源的分布和含量。

这对于矿产资源勘探和开发具有重要意义，能够节约时间和成本。

三、电磁测深技术的发展趋势随着科学技术的发展，电磁测深技术也在不断进步和创新。

以下是一些电磁测深技术的发展趋势：1. 高精度测量设备的研发目前，电磁测深技术已经具备了一定的可靠性和精度。

然而，对于一些特殊的地质条件，仍然存在一定的误差。

因此，未来的发展方向是研发更高精度的设备，以提高测量的准确性。

井间电磁成像测井系统分析与研究策略作者：谢忠义来源：《环球人文地理·评论版》2017年第01期摘要：本研究以电磁场理论作为基础，并且就井间电磁感应幅度与相位的正反演模型与算法作为基础，来对井间电磁成像测井系统的优缺点进行了分析研究，借助于本研究能够有效提升电磁波的發射效能，并进一步提升信噪比，从而为仪器的颜值奠定足够的理论基础。

关键词：井间电磁成像测井；电磁波检测；磁偶极子运用井间电磁成像测井能够有效实现从单井测井朝着井间油藏探测的跨越与转变，其探测的深度也要远远大于传统的单井电法测井。

借助于井间电磁成像测井技术，能够进一步提升其分辨率，并是对油藏探测技术的一种有效补充。

本文就井间电磁测量过程中的影响因素以及现阶段两种井间电磁成像测井系统的优缺点进行了扥系研究，并提出了能够提升井间电磁法身效能以及提高其信噪比的理论基础。

一、井间电磁成像测井的测量原理该系统通常是由发射天线、接收天线以及地面测井控制系统三部分构成的。

在具体测量的过程中，将发射天线以及接收天线分别置于两口井中，并且在地面测井控制系统的作用下，来让发射天线发射已经设定过频率的电磁波，并且让接收天线对其电磁波进行接收，从而获得来自发射天线的电磁感应信号，其具体的测量原理如图1所示：通过电磁场理论，其接收到的电磁信号在经过不同地质遗迹介质的过程中，该电磁波的幅度以及相位也会出现一定程度的变化。

借助于对这些变化之后的幅度与相位来进行测量，就能够对测量地层的电阻率分布信息进行计算，并可以在此基础上，借助于成像技术来获得该井间电阻率的二维以及三维分布图像。

二、对现有的井间电磁成像测井系统进行分析本研究主要对XBH-2000井间电磁成像测井系统的使用性能进行了分析，该系统是由美国的EMI公司所研制的，其采用了模块化的设计，并且能够对井距300m的裸眼井以及井距150m的单层钢套井进行测量，并且是一种针对井距较大而专门设计的低频发攻略井间电磁成像测井系统。

成像测井的基本原理是
通过向地下注入一定能量的辐射或信号，并测量返回信号的属性来获取地下地层及水文结构的信息。

其基本原理可以分为以下几个步骤：
1. 辐射源：通过放射性同位素或电子加速器产生高能射线（如伽玛射线、中子射线）或电磁波（如电磁辐射或声波）作为辐射源。

2. 射线或信号入射：将射线或信号通过仪器装置引导到地层中。

辐射源的选择和射线的类型取决于要获取的地质信息。

3. 地层相互作用：在地层中，射线或信号会与地层中的各种物质进行相互作用，如散射、吸收、衰减等。

4. 接收和记录：检测和记录入射射线或信号在地层中的相互作用后的返回信号，该信号携带了地层内部的信息。

5. 数据解释和分析：通过对返回信号的分析，可以推断地层内部的属性，如孔隙度、密度、电阻率等，进而了解地下的岩石类型、含水层的分布、油气储层的性质等。

通过不同类型的辐射和不同的探测方法，成像测井可以提供各种地质和水文信息，是油气勘探、水资源评价等领域中常用的工具。
