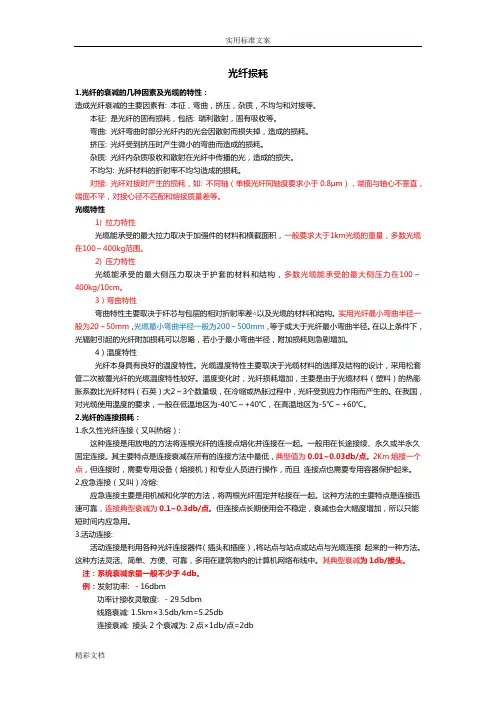

实用标准文案
光纤损耗
1.光纤的衰减的几种因素及光缆的特性：
造成光纤衰减的主要因素有: 本征，弯曲，挤压，杂质，不均匀和对接等。
本征 : 是光纤的固有损耗，包括: 瑞利散射，固有吸收等。
弯曲 : 光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。
挤压 : 光纤受到挤压时产生微小的弯曲而造成的损耗。
杂质 : 光纤内杂质吸收和散射在光纤中传播的光，造成的损失。
不均匀 : 光纤材料的折射率不均匀造成的损耗。
对接 : 光纤对接时产生的损耗，如: 不同轴（单模光纤同轴度要求小于0.8 μm ），端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。
光缆特性
1)拉力特性
光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km 光缆的重量，多数光缆在100 ～400kg 范围。
2)压力特性
光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100 ～400kg/10cm。
3）弯曲特性
弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。
实用光纤最小弯曲半径一般为 20 ～ 50mm ，光缆最小弯曲半径一般为200 ～ 500mm ，等于或大于光纤最小弯曲半径。
在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。
4）温度特性
光纤本身具有良好的温度特性。
光缆温度特性主要取决于光缆材料的选择及结构的设计，采用松套管
二次被覆光纤的光缆温度特性较好。
温度变化时，光纤损耗增加，主要是由于光缆材料（塑料）的热膨
胀系数比光纤材料（石英）大2～ 3 个数量级，在冷缩或热胀过程中，光纤受到应力作用而产生的。
在我国，
对光缆使用温度的要求，一般在低温地区为-40 ℃～ +40 ℃，在高温地区为-5 ℃～ +60 ℃。
2.光纤的连接损耗：
1.永久性光纤连接（又叫热熔）:
这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久
固定连接。
其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03db/点。
2Km熔接一个点，但连接时，需要专用设备（熔接机）和专业人员进行操作，而且连接点也需要专用容器保护起来。
2.应急连接（又叫）冷熔:
应急连接主要是用机械和化学的方法，将两根光纤固定并粘接在一起。
这种方法的主要特点是连接迅
速可靠，连接典型衰减为0.1~0.3db/点。
但连接点长期使用会不稳定，衰减也会大幅度增加，所以只能
短时间内应急用。
3.活动连接 :
活动连接是利用各种光纤连接器件（插头和插座），将站点与站点或站点与光缆连接起来的一种方法。
这种方法灵活、简单、方便、可靠，多用在建筑物内的计算机网络布线中。
其典型衰减为 1db/ 接头。
注：系统衰减余量一般不少于4db 。
例：发射功率 : －16dbm
功率计接收灵敏度: － 29.5dbm
线路衰减 : 1.5km ×3.5db/km=5.25db
连接衰减 : 接头 2 个衰减为 : 2 点×1db/ 点 =2db
实用标准文案
熔接两个点为 : 2 点×0.07db/点=0.14db
衰减余量＝－ 16dbm －（－ 29.5dbm）－ 5.25db－0.14db－2db＝ 6.11（db）
经过上面的计算，可以看出系统容量大于4db ，以上选择可以满足要求.
就是说光发射的光功率经过该系统，减去系统造成所有的损耗，剩余的功率应该与功率计接受的灵
敏度相差至少 4dB ，也就是系统容量要大于 4dB 。
（灵敏度即是功率计能探测的最小光功率）
按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤的纤芯直径为50~62.5 μm ，包层外直径125 μm ，损耗一般为2~4db/Km单模光纤的纤芯
直径为 8.3 μm （或 9μm ），包层外直径125 μm 。
光纤的工作波长有短波长0.85 μm 、长波长1.31 μm 和1.55 μm 。
光纤损耗一般是随波长加长而减小，0.85 μm 的损耗为 2.5db/km,1.31μm的损耗为0.35db/km，1.55 μm 的损耗为 0.20db/km，这是光纤的最低损耗，波长 1.65 μm 以上的损耗趋向加大。
光纤通信中常用单位的定义：
1. dB = 10 log10 ( P out/ P in )
P out :输出功率; P in :输入功率
2. dBm = 10 log10 ( P / 1mw)
是通信工程中广泛使用的单位；
通常表示以 1 毫瓦为参考的光功率；
example:–10dBm表示光功率等于100uw 。
插入损耗和回波损耗
1 插入损耗：插入损耗为-10lg[( 输出功率 )/( 输入功率 )] ，插入损耗越小越好。
2 回波损耗：回波损耗为-10 lg [(反射功率)/(入射功率)]，回波损耗越大越好。
