视频会议系统的结构和标准

远程视频会议系统概述及组网结构(组图)系统概述随着科技的发展，电子会议系统也应用了更多的新技术，视频会议就是音频会议系统、通信及INTERNET技术相融合的产品。

随着中国的入世，各企事业单位都面临更大的商机，同时也将面临更大的挑战。

视频会议可以在多方面哦提升您的通信效率和工作效果。

视频会议系统的组网结构随与会者参加方式的不同有所不同，从整体上看，有两种组网结构：点对点组网结构和多点会议组网结构。

点对点组网结构点对点视频会议系统只涉及到两个会议终端系统，其组网结构非常简单不需要MCU，也不需要增加额外的网络设备，只须在终端系统中系统控制模块中增加会议管理功能即可实现。

其组网结构见图所示，图中控制协议虚线实际上并不存在，其内容也是通过接口相互传递。

两个会议场点（终端系统）只须相互拨号呼叫对方并得到对方确认后便可召开视频会议。

通信网络根据视频终端的不同，通信网络可以选择IP广域网、ISDN （BRI/PRI）、E1、DDN专线、卫星线路（V.35）等。

多点会议组网结构在多个会议场点进行多点会议时，必须设置一台或多台MCU（多点控制设备）。

MCU是一个数字处理单元，通常设置在网络节点处，可供多个会议场点同时进行相互间的通信；MCU应在数字域中实现音频、视频、数据信令等数字信号的混合和切换（分配），但不得影响音频、视频等信号的质量。

多点会议组网结构比较复杂，根据MCU数目可分为两类：单MCU方式和多MCU方式。

而多MCU方式一般又可分为两种：星型组网结构和层级组网结构。

单MCU方式在会议场点数目不多且地域分布比较集中时，可采用单MCU方式，其组网结构见图所示。

图中T1-T6均为视频会议终端系统设备。

视频会议终端系统设备各会议场点依次加入会议时，必须经过MCU确认并通知先于它加入会议的会议场点。

由单个MCU连接的多点视频会议系统的会议控制模式常常是声控模式和发言者控制模式。

多MCU方式星型组网结构多MCU连接星型组网结构见图所示，其中VCT是视频会议终端VideoConferenceTerminal的缩写多MCU方式星型组网结构这种星型结构对会议终端系统要求较低，增加新会议场点时易扩展。

第一部分视频会议室建筑物理因素一、行业内规定1、视频会议室的建筑平面和空间布局应符合一般视频会议室的设计和建设规范，主体结构宜采用大开间大跨度的柱网，内墙宜具有一定的可变性。

2、视频会议室的净高，一般不应低于3 m。

其三维尺寸比（高:宽:长）应符合日本广播协会（NHK）推荐的矮顶型录音室尺寸比1:2.5:3.2 。

3、视频会议室的楼板荷载应符合一般视频会议室的设计和建设规范，或按7.5~10 kN/m2设计。

4、视频会议室主体结构应具有耐久、抗震、防火、防止不均匀沉陷等要求。

建筑物的变形缝和伸缩缝不应穿过主会场和分会场视频会议室。

5、视频会议室各类管线宜暗敷，当管线穿越楼层时，宜设管线竖井。

6、室内顶棚上安装的照明灯具、空调风口、火警探头及喷淋装置等应协调布置，并应满足各专业的技术要求。

7、视频会议室围护结构的构造和材料应满足保温、隔热、隔声、防火等要求。

8、视频会议室的门窗应符合一般视频会议室的设计和建设规范，其采光照明和建筑声学方面的特殊要求宜留待装修时解决。

二、通道及出入口1、视频会议室宜设单独的出入口，当与其它部门如休息室共用出入口时，应避免人流、物流的交*。

2、主建筑出入口至视频会议室应设通道，通道净宽不应小于1.5 m。

3、新建的视频会议室宜设休息室和相应的卫生设施。

三、防火及疏散1、视频会议室的耐火等级应符合现行国家标准《高层民用建筑设计防火规范》、《建筑设计防火规范》及相关的公用建筑和视频会议室设计建设的规范要求。

2、视频会议室当与其它建筑物合建时，应单独设防火分区。

3、视频会议室的安全出口，不应少于两个，并应设于视频会议室的两端。

门应向疏散方向开启，走廊、楼梯间应畅通并有明显的疏散标志。

4、视频会议室的装饰材料应选用非燃烧材料或难燃烧材料。

四、室内装饰1、视频会议室室内装饰应选用气密性好、不起尘、易清洁，在温、湿度变化作用下变形小的材料，并应符合下列要求：一、墙壁和顶棚表面应平整，并应避免眩光。

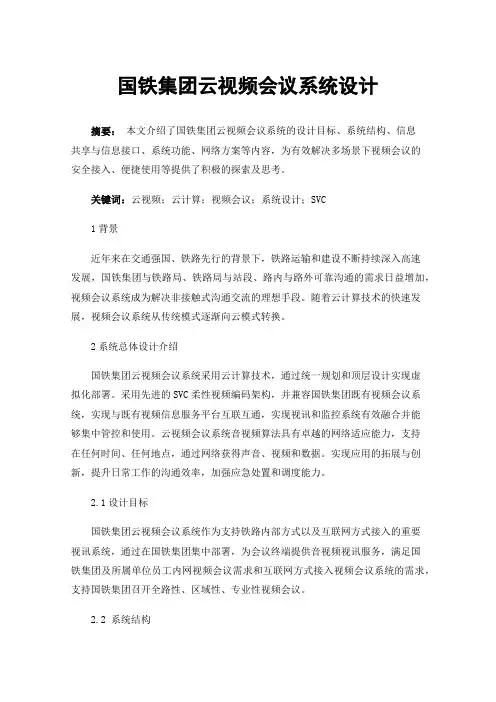

国铁集团云视频会议系统设计摘要：本文介绍了国铁集团云视频会议系统的设计目标、系统结构、信息共享与信息接口、系统功能、网络方案等内容，为有效解决多场景下视频会议的安全接入、便捷使用等提供了积极的探索及思考。

关键词：云视频；云计算；视频会议；系统设计；SVC1背景近年来在交通强国、铁路先行的背景下，铁路运输和建设不断持续深入高速发展，国铁集团与铁路局、铁路局与站段、路内与路外可靠沟通的需求日益增加，视频会议系统成为解决非接触式沟通交流的理想手段。

随着云计算技术的快速发展，视频会议系统从传统模式逐渐向云模式转换。

2系统总体设计介绍国铁集团云视频会议系统采用云计算技术，通过统一规划和顶层设计实现虚拟化部署。

采用先进的SVC柔性视频编码架构，并兼容国铁集团既有视频会议系统，实现与既有视频信息服务平台互联互通，实现视讯和监控系统有效融合并能够集中管控和使用。

云视频会议系统音视频算法具有卓越的网络适应能力，支持在任何时间、任何地点，通过网络获得声音、视频和数据。

实现应用的拓展与创新，提升日常工作的沟通效率，加强应急处置和调度能力。

2.1设计目标国铁集团云视频会议系统作为支持铁路内部方式以及互联网方式接入的重要视讯系统，通过在国铁集团集中部署，为会议终端提供音视频视讯服务，满足国铁集团及所属单位员工内网视频会议需求和互联网方式接入视频会议系统的需求，支持国铁集团召开全路性、区域性、专业性视频会议。

2.2 系统结构国铁集团云视频会议系统依托武清主数据中心基础环境和安全架构，在内部服务网部署管理平台、媒体服务、协议交换等模块，在外部服务网部署代理服务、协议交换等模块，搭建纵向可覆盖各下属单位，横向可支持外部接入的视频会议系统，实现视频会议的组织、召开与管理。

在内部服务网，通过协议交换模块实现与既有视频会议终端融合。

内外网之间通过音视频系统安全交换平台，实现互联网用户安全接入视频会议系统。

通过国产密码算法对从互联网接入的音视频数据流加密，保证数据安全。

宝利通视频会议系统技术方案宝利通视频会议系统技术方案随着互联网的不断发展和信息化水平的提高，视频会议已经成为企业、政府机关和个人之间沟通交流的重要方式之一。

宝利通视频会议系统技术方案可提供高质量的视频、语音、数据传输服务，为用户提供全面、高效的远程协作和交流方案。

一、系统结构宝利通视频会议系统主要由服务器、客户端、网络和设备组成。

1. 服务器：负责管理和处理视频会议的所有流程，包括视频录制、浏览和管理、屏幕共享、多人会议呼叫控制等。

2. 客户端：用户可以通过PC、移动设备等终端，连接到宝利通视频会议系统，进行远程视频会议、文件共享、信息传递等操作，支持Real-Time Transport Protocol（RTP）和Secure Real-Time Transport Protocol（SRTP）协议，使得实时视频、语音和数据传输更加流畅、安全。

3. 网络：宝利通视频会议系统需要一个稳定、高速、安全的网络环境来支持。

网络包括Internet、专用网络、局域网等。

4. 设备：包括摄像头、麦克风、音响、投影仪等，这些设备可以通过网络连接到服务器或客户端，提供视频、音频和数据输入和输出支持。

二、技术特点宝利通视频会议系统具有如下技术特点：1. 高清晰度视频输出：系统支持高清晰度（HD）视频输出，可提供清晰、真实的视频输入和输出效果，让用户感受到面对面交流的体验。

2. 多人会议支持：系统支持多人同时参与视频会议，满足团队协作、公开培训、研讨会等不同场景下的需求。

3. 实时数据共享：用户可以实时共享文件、图片、PPT等不同类型的数据，辅助沟通和知识共享。

4. 灵活的网络支持：系统支持Internet、LAN、WLAN等多种网络环境，为用户提供极高的灵活性和便利性。

5. 安全性和稳定性：系统支持SRTP协议，通过加密和认证技术确保视频、音频和数据传输的安全性和可靠性。

三、应用场景宝利通视频会议系统适用于各种场景，包括：1. 企业内部视频会议：企业员工远程协作、项目管理、远程培训等。

视频会议系统的结构与标准视频会议系统是一种通过网络连接远程参与者实现实时视音通讯和协作的技术。

它能够帮助各个地点的人员进行远程会议、培训和沟通，提高了工作效率和合作效果。

下面将介绍视频会议系统的结构和标准。

一、视频会议系统结构视频会议系统主要由以下几个组件构成：1. 摄像机和麦克风：摄像机和麦克风是视频会议系统的输入设备，用于捕获会议参与者的图像和声音。

2. 编解码器：编解码器是视频会议系统的核心组件，负责将摄像机捕获的视频和麦克风捕获的音频进行压缩和解压缩。

压缩后的数据可以更快地传输，保证了实时性。

3. 网络传输设备：视频会议系统需要借助网络进行远程数据传输。

网络传输设备负责将编码后的数据通过网络传输给远程参与者。

4. 显示设备：显示设备用于显示远程参与者的视频和音频，使会议参与者能够进行实时的观看和聆听。

5. 控制界面：控制界面用于控制视频会议系统的各个组件，包括调整画面和音量、添加或删除参与者等。

6. 服务器和云平台：视频会议系统通常需要借助服务器和云平台进行数据的存储和管理。

服务器存储会议记录和配置信息，云平台提供远程参与者的连接和会议管理功能。

二、视频会议系统标准为了确保不同厂商的视频会议设备能够互操作、兼容和稳定运行，国际标准化组织（ISO）和国际电信联盟（ITU）制定了一系列视频会议标准。

1. H.323：H.323是ITU针对IP网络视频会议系统制定的标准。

它定义了视频和音频的编解码、网络传输和会议控制等方面的协议和流程。

H.323能够在不同的厂商设备之间实现互操作性。

2. H.264：H.264是ITU和ISO联合制定的视频编码标准，也被广泛应用于视频会议系统中。

它具有高压缩率和高质量的特点，能够在较低的带宽下传输高清视频。

3. SIP：SIP是一种基于IP的会话控制协议，用于建立、修改和终止多媒体会话。

它能够实现语音、视频和实时消息的传输，提供了更灵活和扩展性的会议控制方式。

多媒体会议系统方案一、需求分析在设计多媒体会议系统方案之前，首先需要进行详细的需求分析。

这包括确定用户的需求和预期的功能，以及会议的规模和复杂度。

例如，一家大型跨国公司可能需要一个能够支持多个地点之间高清视频和音频通信的系统。

而对于中小型企业，可能只需要一个简单的音频会议系统。

二、系统结构设计在多媒体会议系统的结构设计中，需要考虑以下几个关键因素：1.硬件设备：包括摄像头、麦克风、音响、显示器、视频编解码器等。

2.网络设备：包括路由器、交换机、服务器等，用于支持高速的数据传输和通信。

3.软件平台：包括视频会议软件、操作系统、数据存储和处理软件等，用于实现各种功能和协同工作。

4.安全性：需要采取措施保护会议中的数据和通信安全，例如加密通信和访问控制等。

三、系统功能设计1.视频会议功能：支持高清视频通信，可以在多个地点之间实现实时的视音频交流。

2.语音通话功能：支持高质量的语音通话，包括单向和双向通话。

3.文字聊天功能：允许与会者通过文字进行实时的交流和讨论。

4.桌面共享功能：允许与会者共享自己的桌面或应用程序，以进行实时协作和演示。

6.会议记录和存档功能：将会议的音频、视频、文档等内容记录下来，并保存到服务器或云存储中，以便后续查看和回放。

四、系统实施与部署在系统实施与部署阶段，需要按照以下步骤进行：1.硬件设备的采购和安装：根据系统设计需求，购买和安装相应的硬件设备，确保其能够正常运行。

2.网络配置和设置：进行网络设备的配置和设置，包括路由器、交换机、防火墙等，以确保网络的稳定和安全。

3.软件安装和配置：安装和配置视频会议软件、操作系统、数据库等，以及相应的安全措施，确保系统的正常运行。

4.测试和调试：对系统进行全面的测试和调试，以确保各个功能和组件的正常运行和相互协作。

5.培训和技术支持：为用户提供培训，使其能够熟练使用系统，并提供技术支持和维护服务。

五、系统运维与升级系统的运维和升级是确保多媒体会议系统能够持续运行和提供最新功能的关键。

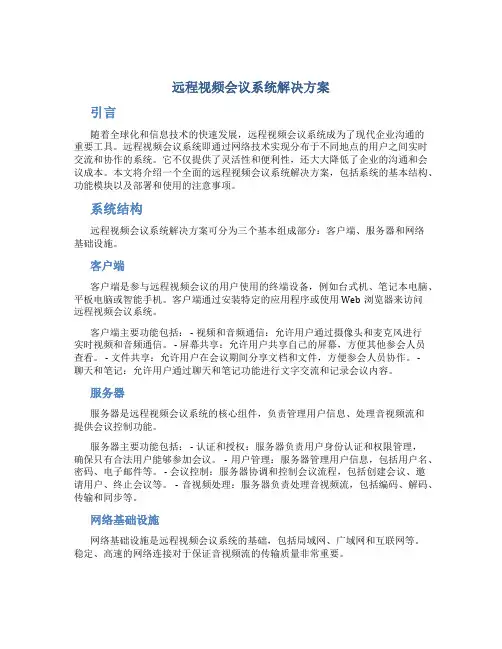

远程视频会议系统解决方案引言随着全球化和信息技术的快速发展，远程视频会议系统成为了现代企业沟通的重要工具。

远程视频会议系统即通过网络技术实现分布于不同地点的用户之间实时交流和协作的系统。

它不仅提供了灵活性和便利性，还大大降低了企业的沟通和会议成本。

本文将介绍一个全面的远程视频会议系统解决方案，包括系统的基本结构、功能模块以及部署和使用的注意事项。

系统结构远程视频会议系统解决方案可分为三个基本组成部分：客户端、服务器和网络基础设施。

客户端客户端是参与远程视频会议的用户使用的终端设备，例如台式机、笔记本电脑、平板电脑或智能手机。

客户端通过安装特定的应用程序或使用Web浏览器来访问远程视频会议系统。

客户端主要功能包括： - 视频和音频通信：允许用户通过摄像头和麦克风进行实时视频和音频通信。

- 屏幕共享：允许用户共享自己的屏幕，方便其他参会人员查看。

- 文件共享：允许用户在会议期间分享文档和文件，方便参会人员协作。

-聊天和笔记：允许用户通过聊天和笔记功能进行文字交流和记录会议内容。

服务器服务器是远程视频会议系统的核心组件，负责管理用户信息、处理音视频流和提供会议控制功能。

服务器主要功能包括： - 认证和授权：服务器负责用户身份认证和权限管理，确保只有合法用户能够参加会议。

- 用户管理：服务器管理用户信息，包括用户名、密码、电子邮件等。

- 会议控制：服务器协调和控制会议流程，包括创建会议、邀请用户、终止会议等。

- 音视频处理：服务器负责处理音视频流，包括编码、解码、传输和同步等。

网络基础设施网络基础设施是远程视频会议系统的基础，包括局域网、广域网和互联网等。

稳定、高速的网络连接对于保证音视频流的传输质量非常重要。

功能模块远程视频会议系统解决方案包含多个功能模块，以满足不同的会议需求。

会议管理模块会议管理模块包括创建会议、邀请用户、设置会议主题和描述等功能。

用户可以通过该模块轻松创建和管理会议，并邀请其他用户参加。

视频会议系统技术方案解析随着社会信息化进程的不断深入，视频会议系统已经成为人们生活和工作中不可或缺的一部分。

视频会议系统通过网络传输技术，通过远程音视频技术传输图像和声音信息，实现不同地点之间的实时视音频通讯。

本文就视频会议系统的技术方案进行解析。

一、视频会议系统的结构组成在技术实现方案上，视频会议系统主要包括以下结构组成：1. 终端设备：终端设备是实现视频会议实时通讯和图像传输的必要设备，例如桌面端、移动端、硬件终端等。

终端设备的选择主要取决于用户的需求和预算。

2. 中央控制器：中央控制器是视频会议系统的核心设备，主要实现视频会议的管理和控制，例如会议预约、决定会议形式（即点对点、多方或混合等）、管理参会人员的信息等。

3. 网络传输设备：网络传输设备包括路由器、防火墙和网络交换机等，主要用于传输数据。

4. 会议终端管理系统：会议终端管理系统是用于控制管理会议终端设备的系统，主要负责会议终端设备的资源配置、维护和升级管理等。

二、视频会议系统的技术实现方案1. 网络传输技术网络传输技术是视频会议系统的核心技术之一，主要通过互联网、局域网和广域网等互联网络，实现音视频数据的传输。

常用的网络传输技术包括RTMP、HTTP、RTP、RTCP、H.323、SIP和WebRTC等。

其中，RTMP和HTTP适用于小型视频会议，RTP和RTCP适用于大型视频会议，H.323和SIP是更加常用的视频会议技术标准，WebRTC则具有开放性、跨平台和Web浏览器支持等特点。

2. 视频编码技术视频编码技术是将视频数据压缩存储的技术，主要用于降低数据传输的带宽需求。

常见的视频编码算法有MPEG-2、H.264（AVC）、VP8、VP9和AV1等。

其中，H.264（AVC）是业界广泛采用的编码标准之一，具有高压缩效率、高质量等优点，能够保证流畅的视频效果和良好的声音效果。

随着科技的不断进步，AV1是一种新型开放源代码的视频编解码技术，相比较于H.264（AVC）具有更高的性价比。

视频会议系统设计方案视频会议系统方案书目录第一章视频会议系统项目需求分析1.1 项目总体建设目标视频会议作为网络时代出现的新型会议方式，它的数据与图像传送功能是传统会议无法达到的。

信息化的社会对工作效率与工作质量的要求在不断提高，视频会议系统建设已成现代化办公建设的重要构成部分。

视频会议系统建设中要求充分利用现有资源，集成图像传输、远程培训、会议录像等功能，系统建成后能够实现平滑兼容与升级，将来能够向更高带宽与更高图象质量扩展。

1.2 项目使用的标准体系根据现有网络情况，IP技术的迅速进展，与结合多年的工程实践，我们选择基于IP的H.323标准的视频会议技术作为系统视频会议系统的协议平台。

H.323的体系结构简介：从整体上来说，H.323是一个框架性建设，它涉及到终端设备、视频、音频与数据传输、通信操纵、网络接口方面的内容，还包含了构成多点会议的多点操纵单元（MCU）、网关与关守等设备。

它的基本构成单元是"域"，在H.323系统中，所谓域是指一个由关守管理的网关、多点操纵单元（MCU）与所有终端构成的集合。

一个域最少包含一个终端，而且务必有且只有一个关守。

H.323系统中各个逻辑构成部分称之H.323的实体，其种类有：终端、网关、多点操纵单元（MCU）。

其中终端、网关、多点操纵单元（MCU）是H.323中的终端设备，是网络中的逻辑单元。

终端设备是可呼叫的与被呼叫的，而有些实体是不被呼叫的，如关守。

H.323包含了H.323终端与其它终端之间的、通过不一致网络的、端到端的连接。

H.323协议中规定的各个功能单元需要遵循的协议分别是：视频编解码：（H.261、H.263、H.264）：完成对视频码流的冗余压缩编码。

音频编解码：完成语音信号的编解码，并在接收端可选择地加入缓冲延迟以保证语音的连续性。

所使用的标准为ITU-T的G.711、G.722、G.728等。

各类数据应用：包含电子白板、静止图像传输、文件交换、数据库共存、数据会议、运程设备操纵等，可用的标准为：T.120附录A、B，T.123协议栈，与T.124、T.125、T.126、T.127、T.128协议等。

视频会议系统项目技术方案目录1 技术方案 (4)1.1 前言 (4)1.2 方案设计 (5)1.2.1 项目需求 (5)1.2.2 设计依据 (8)1.2.3 设计原则 (8)1.2.4 需求分析及设计建议 (9)1.2.4.1组网方式91.2.4.2视音频编解码标准101.2.4.3系统设备结构及安全可靠性131.2.4.4系统容量及会议速率141.2.4.5系统功能141.2.4.6会议室终端功能建议161.2.4.7桌面会议终端功能建议（可选）171.2.4.8桌面会议终端功能建议（可选）171.2.5 系统方案 (18)1.2.5.1组网拓扑图181.2.5.2组网说明201.2.5.3设备配置说明211.3 系统功能及应用 (23)1.3.1 召开远程会议 (23)1.3.2 召开分组会议 (24)1.3.3 召开自助式会议 (25)1.3.4 双视频流 (25)1.3.5 T.120数据会议（可选） (25)1.3.6 桌面会议（可选） (26)1.3.7 多画面显示（可选） (27)1.3.8 流媒体功能（可选） (28)1.3.9 多点控制单元MCU功能 (29)1.3.10视频会议终端功能301.4 系统管理 (33)1.4.1 网络管理 (33)1.4.2 会议管理 (35)1.5 方案特点 (38)1.5.1 先进性 (38)1.5.2 兼容性 (38)1.5.3 安全性 (39)1.5.4 可靠性 (39)1.5.5 易用性 (40)1.5.6 功能丰富性 (40)1.6 设备简介 (41)1.6.1 多点控制单元 (41)1.6.2 高清视频会议终端 (43)1.6.3 网管软件 (46)1.6.4 会议控制台软件 (47)1.7 481技术方案1.1 前言随着全球步入信息化时代，人们对了解事物、交换信息的要求已经从纸、笔、书本、话音等发展到通过声光电信号等各种方式更准确、更快捷、更丰富地表达出来。
