驱鼠器电路

电子灭鼠器工作原理
电子灭鼠器是一种基于电子原理工作的设备，其工作原理如下：
1. 超声波：电子灭鼠器通过电路将电能转化为高频超声波，通常频率为20kHz-70kHz，超出了人类听觉范围。

这些超声波在空气中传播，对老鼠和其他害虫产生不适，并且可以干扰它们的神经系统和通信能力。

2. 持续发射：电子灭鼠器通常会持续发射超声波，以确保持续地对害虫产生影响。

这种持续发射的方式可以在较长时间内保持害虫的驱逐效果。

3. 覆盖范围：电子灭鼠器的超声波可以在一定范围内传播，通常在100-200平方米左右。

因此，要确保全面驱逐害虫，通常
需要在不同的区域放置多个电子灭鼠器。

需要注意的是，电子灭鼠器的效果可能因噪音干扰、障碍物阻挡等因素而受到影响。

此外，不同类型的害虫对超声波的敏感度也有所不同，因此电子灭鼠器的效果可能因害虫种类而有所差异。

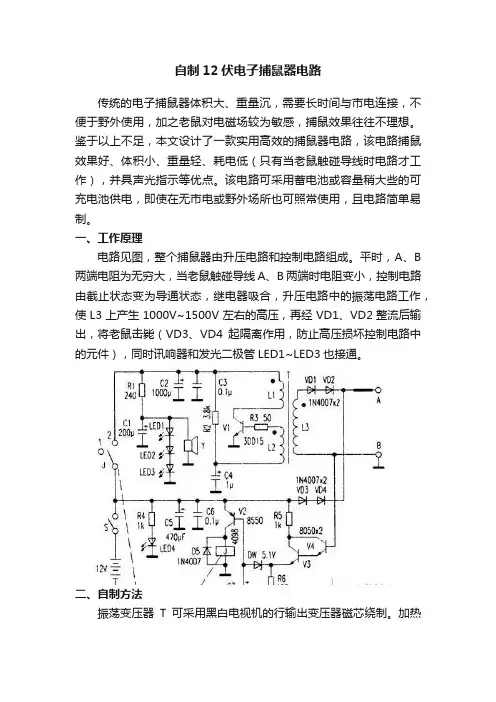

自制12伏电子捕鼠器电路传统的电子捕鼠器体积大、重量沉，需要长时间与市电连接，不便于野外使用，加之老鼠对电磁场较为敏感，捕鼠效果往往不理想。

鉴于以上不足，本文设计了一款实用高效的捕鼠器电路，该电路捕鼠效果好、体积小、重量轻、耗电低（只有当老鼠触碰导线时电路才工作），并具声光指示等优点。

该电路可采用蓄电池或容量稍大些的可充电池供电，即使在无市电或野外场所也可照常使用，且电路简单易制。

一、工作原理电路见图，整个捕鼠器由升压电路和控制电路组成。

平时，A、B 两端电阻为无穷大，当老鼠触碰导线A、B两端时电阻变小，控制电路由截止状态变为导通状态，继电器吸合，升压电路中的振荡电路工作，使L3上产生1000V~1500V左右的高压，再经VD1、VD2整流后输出，将老鼠击毙（VD3、VD4起隔离作用，防止高压损坏控制电路中的元件），同时讯响器和发光二极管LED1~LED3也接通。

二、自制方法振荡变压器T可采用黑白电视机的行输出变压器磁芯绕制。

加热后先将原线圈、骨架拆除，然后自制骨架。

骨架可由绕制收音机中波天线线圈的内径11mm的塑料圆管和三片内径14mm、外径40mm 的圆形塑料片用胶水粘在一起制成（如图2），骨架做好后即可绕线。

12用Φ0.25mm的漆包线在骨架上密绕25圈，加一层青壳纸后再绕L1，L1用伞0.39mm漆包线绕60圈引出，D用中0.15mm漆包线密绕2000圈，找出各绕组同名端分别固定，然后在线圈上浸上一层绝缘漆以增强其绝缘强度。

为防止磁饱和，应将磁芯留一点磁隙，再扣上磁芯，用胶水固定即可。

V1可采用β值稍大些的普通塑封大功率三极管，如3DD15、BU406等。

三、调试不接控制电路和整流二极管，先将A、B两点接一日光灯管。

然后接通电源。

此时应能听到变压器的轻微振荡声。

将一只2kΩ的固定电阻和一只2kΩ可调电阻串联后接于R2处，调整可调电阻，当把灯管点至最亮时，测出其阻值后找一合适电阻焊于R2处即可。

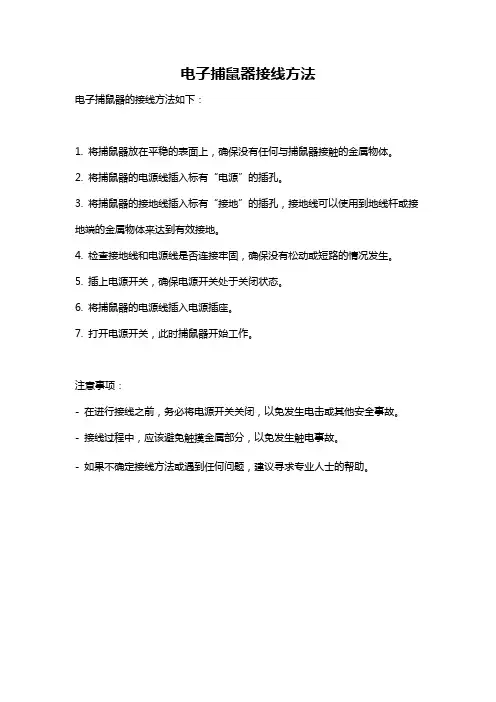

电子捕鼠器接线方法
电子捕鼠器的接线方法如下：
1. 将捕鼠器放在平稳的表面上，确保没有任何与捕鼠器接触的金属物体。

2. 将捕鼠器的电源线插入标有“电源”的插孔。

3. 将捕鼠器的接地线插入标有“接地”的插孔，接地线可以使用到地线杆或接地端的金属物体来达到有效接地。

4. 检查接地线和电源线是否连接牢固，确保没有松动或短路的情况发生。

5. 插上电源开关，确保电源开关处于关闭状态。

6. 将捕鼠器的电源线插入电源插座。

7. 打开电源开关，此时捕鼠器开始工作。

注意事项：
- 在进行接线之前，务必将电源开关关闭，以免发生电击或其他安全事故。

- 接线过程中，应该避免触摸金属部分，以免发生触电事故。

- 如果不确定接线方法或遇到任何问题，建议寻求专业人士的帮助。

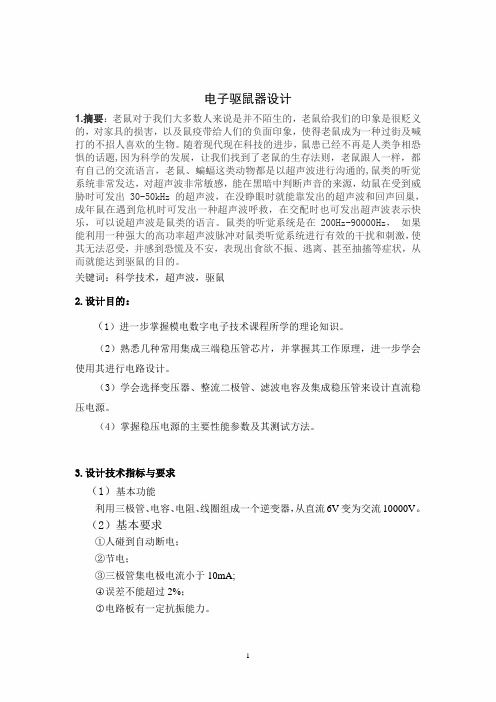

电子驱鼠器设计1.摘要：老鼠对于我们大多数人来说是并不陌生的，老鼠给我们的印象是很贬义的，对家具的损害，以及鼠疫带给人们的负面印象，使得老鼠成为一种过街及喊打的不招人喜欢的生物。

随着现代现在科技的进步，鼠患已经不再是人类争相恐惧的话题,因为科学的发展，让我们找到了老鼠的生存法则，老鼠跟人一样，都有自己的交流语言，老鼠、蝙蝠这类动物都是以超声波进行沟通的,鼠类的听觉系统非常发达，对超声波非常敏感，能在黑暗中判断声音的来源，幼鼠在受到威胁时可发出 30-50kHz 的超声波，在没睁眼时就能靠发出的超声波和回声回巢，成年鼠在遇到危机时可发出一种超声波呼救，在交配时也可发出超声波表示快乐，可以说超声波是鼠类的语言。

鼠类的听觉系统是在 200Hz-90000Hz，如果能利用一种强大的高功率超声波脉冲对鼠类听觉系统进行有效的干扰和刺激，使其无法忍受，并感到恐慌及不安，表现出食欲不振、逃离、甚至抽搐等症状，从而就能达到驱鼠的目的。

关键词：科学技术，超声波，驱鼠2.设计目的：（1）进一步掌握模电数字电子技术课程所学的理论知识。

（2）熟悉几种常用集成三端稳压管芯片，并掌握其工作原理，进一步学会使用其进行电路设计。

（3）学会选择变压器、整流二极管、滤波电容及集成稳压管来设计直流稳压电源。

（4）掌握稳压电源的主要性能参数及其测试方法。

3.设计技术指标与要求（1）基本功能利用三极管、电容、电阻、线圈组成一个逆变器，从直流6V变为交流10000V。

（2）基本要求①人碰到自动断电；②节电；③三极管集电极电流小于10mA;○4误差不能超过2%；○5电路板有一定抗振能力。

目录1．摘要 (2)2．设计目的 (2)3.设计技术指标与要求 (2)4．设计方案论证 (4)5. 关键单元电路实现原理及必要的计算 (4)5.1振荡电路部分 (4)5.2整流电路部分 (6)5.3压电蜂鸣器电路 (8)6. 测试结果 (9)7. 设计体会 (11)8. 参考文献 (11)9. 附录 (12)4.设计方案论证：电路工作原理该电子驱鼠器电路由电源电路、振荡器和压电蜂鸣器BL等组成，如图所示。

超声波驱鼠器类别：接口电路工作原理超声波驱鼠器电路原理图如图7一27所示，555时基集成电路接成扫频式超声波发生器，扫频信号取自变压器T二次侧50Hz工频信号，经R3加至555时基集成电路的控制端5脚，从而达到改变输出脉冲频率的目的。

采用图所示数据，输出频率变化范围为32一62kHz，电信号再经超声换能器B向空间辐射超声波，据报导该超声波能使老鼠感到烦躁不安，可驱除16耐范围内的老鼠，但实际效果有待爱好者实验验证。

元器件选择IC可选用NE555, LM555或其他型号的555时基集成电路。

其他元器件均无特殊要求，可按图所标型号及参数进行选用。

电子驱鼠器电路(一) 电子驱鼠器电路(一)555电路构成扫频式超声驱鼠器电路图发布: | 作者: | 来源: luliangchao | 查看:802次| 用户关注：图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.•详细说明描述：本例介绍的超声波驱鼠器，能产生18～30kHz的扫频超声波，驱逐老鼠及各种害虫。

超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动放大电路和超响度压电陶瓷扬声器HA组成，电路如图所示。

无稳态多谐振荡器由时基集成电路IC1和电阻器R1～R3、电容器C1等组成。

射极跟随变换器由晶体管V及其偏置元件组成。

电子灭鼠器的制作方法及原理电子灭鼠器：利用红外探测组件探测老鼠活动的电子灭鼠器，它在平时处于监控状态，一旦有老鼠进入其有效灭鼠区域内时，它会立即产生直流高压将老鼠击毙；同时，它还发出警示信号，提醒使用者及时清除死鼠。

电子灭鼠器由红外探测组件、电子开关、高频振荡电路、高压发生电路、声音告警电路及电源部分组成，电路工作原理：见图接通电源后，在有效灭鼠区域内无老鼠时，IC1的输出端（CP）输出高电平，电子开关管VT1截止，高频振荡器、声音告警电路和高压发生器均不工作。

当有老鼠进入有效灭鼠区域时，IC1发出的红外光被老鼠反射后，又被IC1接收并处理，使IC 1的输出端变为低电平，电子开关管VT1饱和导通，高频振荡器振荡工作，从IC2的3脚输出高频脉冲信号，该号经VT4放大、T2升压后，产生约15kV脉冲高压（该电压经VD6整流后得到约20kV 的直流高压）将老鼠击毙。

VTl导通的同时触发声音告警电路，驱动扬声器B发出响亮的告警尸。

IC1为主动式红外探测组件，内含编码、调制、驱动、红外发射电路及红外接收、译码、识别、解码、输出等单元电路。

高压发生电路由场效应三极管VT4、升压变压器TZ、二极管VD5与VD6等组成。

元器件选择：IC 1选用LH一4型红外探测组件；IC2选用NE555、pA555、SI555等时基集成电路。

VD1一VD4选用I N4007型硅整流二极管；VD5选用耐压值大于400V的硅阻尼二极管。

VTI选用9012或3CG12型硅PNP中功率三极管，要求电流放大系数月＞100；VT2选用9013或3DG12、3DK4型硅NPN中功率三极管，要求电流放大系数召＞100；VT3选用8550型硅PNP型三极管，要求电流放大系数口＞80; VT4选用5A，400V的单栅N沟道场效应管。

R1-R8均选用RTX一1/4W型碳膜电阻器。

自制12伏电子捕鼠器电路传统的电子捕鼠器体积大、重量沉，需要长时间与市电连接，不便于野外使用，加之老鼠对电磁场较为敏感，捕鼠效果往往不理想。

鉴于以上不足，本文设计了一款实用高效的捕鼠器电路，该电路捕鼠效果好、体积小、重量轻、耗电低（只有当老鼠触碰导线时电路才工作），并具声光指示等优点。

该电路可采用蓄电池或容量稍大些的可充电池供电，即使在无市电或野外场所也可照常使用，且电路简单易制。

一、工作原理电路见图，整个捕鼠器由升压电路和控制电路组成。

平时，A、B两端电阻为无穷大，当老鼠触碰导线A、B两端时电阻变小，控制电路由截止状态变为导通状态，继电器吸合，升压电路中的振荡电路工作，使L3上产生1000V~1500V左右的高压，再经VD1、VD2整流后输出，将老鼠击毙（VD3、VD4起隔离作用，防止高压损坏控制电路中的元件），同时讯响器和发光二极管LED1~LED3也接通。

振荡变压器T可采用黑白电视机的行输出变压器磁芯绕制。

加热后先将原线圈、骨架拆除，然后自制骨架。

骨架可由绕制收音机中波天线线圈的内径11mm的塑料圆管和三片内径14mm、外径40mm的圆形塑料片用胶水粘在一起制成（如图2），骨架做好后即可绕线。

12用0.25mm的漆包线在骨架上密绕25圈，加一层青壳纸后再绕L1，L1用伞0.39mm漆包线绕60圈引出，D用中0.15mm漆包线密绕2000圈，找出各绕组同名端分别固定，然后在线圈上浸上一层绝缘漆以增强其绝缘强度。

为防止磁饱和，应将磁芯留一点磁隙，再扣上磁芯，用胶水固定即可。

V1可采用值稍大些的普通塑封大功率三极管，如3DD15、BU406等。

三、调试不接控制电路和整流二极管，先将A、B两点接一日光灯管。

然后接通电源。

此时应能听到变压器的轻微振荡声。

将一只2k的固定电阻和一只2k可调电阻串联后接于R2处，调整可调电阻，当把灯管点至最亮时，测出其阻值后找一合适电阻焊于R2处即可。

如接通电源后电路不工作，可改变L2同名端，然后将控制电路接上，用一只100k电阻接于A、B处，接通电源后控制继电器J如吸合，则讯响器应发出声音，LED1-LED3应发光。

电子捕鼠器的工作原理
电子捕鼠器是一种使用电流来捕捉和杀死老鼠的设备。

它的工作原理是利用电流的传导性质，通过接触鼠类身体时产生的电流来杀死它们。

电子捕鼠器通常由以下几个部分构成：电源，电线，电极和触发机制。

首先，电子捕鼠器的电源会提供一定的电压和电流。

这可以来自电池或通过插座供电。

接下来，电线将电源连接到电极上。

电极通常是金属板或导电网格，安装在捕鼠器的适当位置上。

当老鼠进入电子捕鼠器时，它们会触碰到电极。

这会导致电流通过老鼠的身体。

正常情况下，弱电流不会对老鼠造成伤害。

然而，电子捕鼠器中的触发机制会检测到老鼠的存在，并使电源释放更强的电流。

这个触发机制可以是基于红外线、声音或压力等感应技术来实现的。

一旦触发器被触发，电子捕鼠器会向老鼠的身体传递更高的电流。

这种电流强度足以使老鼠迅速死亡，通常是通过心脏骤停或中枢神经系统功能丧失。

最后，当老鼠死亡后，用户可以打开电子捕鼠器的门或罩子，将死亡的老鼠取出并进行清理和处理。

总之，电子捕鼠器利用电流传导的原理来捕捉和杀死老鼠。

其触发机制感应到老鼠后会释放更强的电流，将老鼠迅速杀死。

这种设备可以高效且快速地捕捉和处理老鼠问题。

电子仿声驱鼠器
猫是老鼠的天敌，利用电子装置来模拟猫叫声驱鼠是一种有效的方法。

由于是电子装置，猫叫声可大可小，可快可慢，间隔时间可长可短，且电路结构简单、成本低廉，适合电子爱好者自制用于家庭。

1．工作原理
电路工作原理见1。

由时间控制电路、猫叫声发生电路、功率放大电路等组成。

时间控制电路是由时基电路IC1NE555及其外围阻容元件、二极管等组成。

它是一个占空比可调的脉冲振荡器，其占空比由R2和R3控制。

猫叫声发生电路由一块CMOS集成电路IC2 KD－5605担任，利用存贮技术将猫叫声固化在电路内部。

功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386，它的特点是外围元件极少，电压范围宽，失真度小，装配简单。

合上电源开关S，IC1便通电工作，在IC1的输出端③脚上不断有脉冲输出。

有脉冲时，继电器J励磁吸合，其常开触点J1接通，使后级电路获得电源而工作，发生猫叫声，每触发一次IC2，就有一声猫叫输出，经IC3功率放大后，推动扬声器BL发出宏亮逼真的声音。

使老鼠们闻声丧胆，达到驱鼠的目的。

2．元器件选择与制作
元器件清单见下表。

电路焊接完毕，检查无误，便可通电调试。

主要是调整间隔猫叫时间，调节R2，使间隔时间为1－3分钟为宜。

调节IC2①脚上的可调电阻R5，还可以使猫叫声变调，使其发生恐怖的叫声。

其它电路只要焊接无误，几乎不用调试即可正常工作。

电路调好后，晚上将其置于老鼠经常出入的地方，可明显减少鼠害。

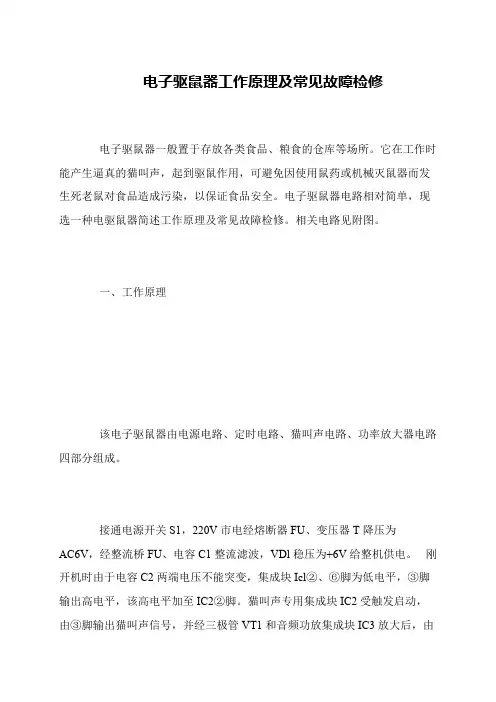

电子驱鼠器工作原理及常见故障检修
电子驱鼠器一般置于存放各类食品、粮食的仓库等场所。

它在工作时能产生逼真的猫叫声，起到驱鼠作用，可避免因使用鼠药或机械灭鼠器而发生死老鼠对食品造成污染，以保证食品安全。

电子驱鼠器电路相对简单，现选一种电驱鼠器简述工作原理及常见故障检修。

相关电路见附图。

一、工作原理
该电子驱鼠器由电源电路、定时电路、猫叫声电路、功率放大器电路四部分组成。

接通电源开关S1，220V市电经熔断器FU、变压器T降压为
AC6V，经整流桥FU、电容C1整流滤波，VDl稳压为+6V给整机供电。

刚开机时由于电容C2两端电压不能突变，集成块Icl②、⑥脚为低电平，③脚输出高电平，该高电平加至IC2②脚。

猫叫声专用集成块IC2受触发启动，由③脚输出猫叫声信号，并经三极管VT1和音频功放集成块IC3放大后，由。

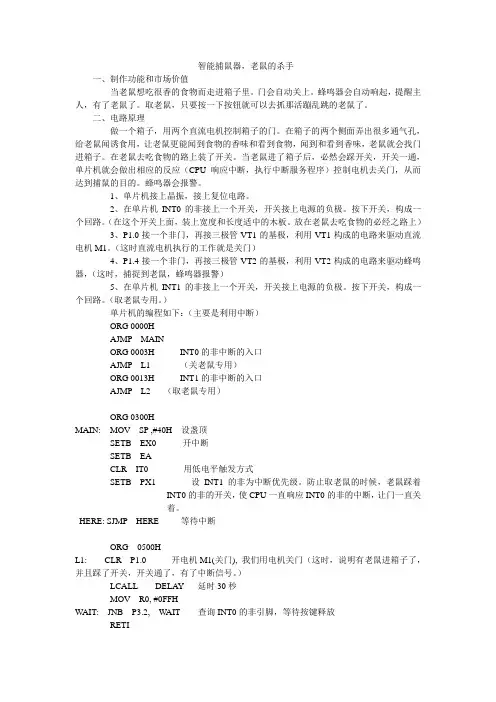

智能捕鼠器，老鼠的杀手一、制作功能和市场价值当老鼠想吃很香的食物而走进箱子里。

门会自动关上。

蜂鸣器会自动响起，提醒主人，有了老鼠了。

取老鼠，只要按一下按钮就可以去抓那活蹦乱跳的老鼠了。

二、电路原理做一个箱子，用两个直流电机控制箱子的门。

在箱子的两个侧面弄出很多通气孔，给老鼠闻诱食用，让老鼠更能闻到食物的香味和看到食物，闻到和看到香味，老鼠就会找门进箱子。

在老鼠去吃食物的路上装了开关。

当老鼠进了箱子后，必然会踩开关，开关一通，单片机就会做出相应的反应（CPU响应中断，执行中断服务程序）控制电机去关门，从而达到捕鼠的目的。

蜂鸣器会报警。

1、单片机接上晶振，接上复位电路。

2、在单片机INT0的非接上一个开关，开关接上电源的负极。

按下开关，构成一个回路。

（在这个开关上面，装上宽度和长度适中的木板。

放在老鼠去吃食物的必经之路上）3、P1.0接一个非门，再接三极管VT1的基极，利用VT1构成的电路来驱动直流电机M1。

（这时直流电机执行的工作就是关门）4、P1.4接一个非门，再接三极管VT2的基极，利用VT2构成的电路来驱动蜂鸣器，（这时，捕捉到老鼠，蜂鸣器报警）5、在单片机INT1的非接上一个开关，开关接上电源的负极。

按下开关，构成一个回路。

（取老鼠专用。

）单片机的编程如下：（主要是利用中断）ORG 0000HAJMP MAINORG 0003H INT0的非中断的入口AJMP L1 （关老鼠专用）ORG 0013H INT1的非中断的入口AJMP L2 （取老鼠专用）ORG 0300HMAIN: MOV SP ,#40H 设盏顶SETB EX0 开中断SETB EACLR IT0 用低电平触发方式SETB PX1 设INT1的非为中断优先级。

防止取老鼠的时候，老鼠踩着INT0的非的开关，使CPU一直响应INT0的非的中断，让门一直关着。

HERE: SJMP HERE 等待中断ORG 0500HL1: CLR P1.0 开电机M1(关门), 我们用电机关门（这时，说明有老鼠进箱子了，并且踩了开关，开关通了，有了中断信号。

驱鼠器电路板说明一、基本要求及说明1、原理说明：电路板给喇叭输出不同频率的电压信号，则喇叭发出不同频率的超声波，达到驱虫、驱鼠目的。

2、电路板要求如下：（1）电路板边缘不得有毛刺，外形尺寸公差小于0.2mm。

（2）外部负载为压电超声波喇叭，要求电路板给“压电晶振”的峰值电压达到30V，额定电压6V，额定电流40mA；（3）电路板支持电源热插拔；（4）电路板供电电源为12VDC；（5）电路板符合国标《GB4706.1 2005 家用和类似用途电器安全，第一部分，通用要求》，《GB 4943.1-2011 信息技术设备安全第1部分：通用要求》，及台湾、日本等地区相关EMC和安全要求；（6）电路板要求连续不间断工作，2年无故障；3、外观及频率说明：本项目为六个负载喇叭方案。

控制部分及显示部分在一块电路板上。

控制部分给喇叭输出电压信号，显示部分采用LCD屏，用于显示不同的工作模式。

（1）外观如图1所示（详见附件1）控制板上有液晶显示屏、开关按键、模式按键、指示灯；（图1）（2）LCD显示说明（尺寸规格详见附件2）1）文字“普通”“增强”“超强”亮灭可控，分别引出可控引脚，共计3个引脚。

2）图案“P1~P7”亮灭可控，分别引出可控引脚，共计7个引脚。

3）每当操作按键K1、K2时，LCD“蓝色”背光灯随即启动，无操作10秒后，背光灯熄灭。

（3）按键及LED灯显示说明K1为开关按键，当按下K1时，指示灯D1点亮，显示屏“普通”字体点亮，机器启动“普通”驱鼠模式；再按一下K1，指示灯D1熄灭，显示屏熄灭，切断电源。

K2为模式选择按键，当机器启动后，按下K2时，指示灯D2点亮，显示屏在“普通-增强-超强”模式间循环切换。

当按下K2键5秒后，若无其他操作，D2指示灯随即熄灭。

（4）频率说明，五路多波段超声波信号频率如下：第一路：23KHz；第二路：23~40KHz；第三路：32KHz；第四路：30~ 60KHz；第五路：57KHZ；二、功能说明1、显示设定1）“普通”模式设定：显示屏“普通”字样为长亮状态，1秒后，“P1-P7”按照如下方案点亮/熄灭。

220v电捕鼠器工作原理
电捕鼠器是一种利用电击来捕捉和杀死老鼠的设备，通常采用220V电源供电。

其工作原理是利用电流通过老鼠体内产生电击，从而导致老鼠死亡。

首先，电捕鼠器内部设有一个电路板，主要由电源、电容器、电阻器、电击装
置和触发装置等组成。

当电捕鼠器开启时，电源将电流传输到电容器中储存，电容器充满电能。

当老鼠进入电捕鼠器并触碰到金属板时，金属板上的电击装置会释放储存在电
容器中的电能。

电流会通过老鼠体内，导致其肌肉痉挛，最终造成心脏麻痹而死亡。

电流的强度通常设置为足够杀死老鼠的水平，但不会对人体造成伤害。

触发装置在老鼠进入电捕鼠器时起到关键作用，它可以通过感应老鼠的体重或
体积来触发电击装置，确保电击只对老鼠生效，避免误伤其他生物。

电捕鼠器的电路设计和电流强度通常经过专业的测试和调整，以确保捕鼠器的
安全性和有效性。

同时，电捕鼠器通常设计成封闭式结构，防止电击对人体造成伤害，并具有防水防潮功能，保证在不同环境下都能正常工作。

总的来说，220V电捕鼠器的工作原理是通过电流产生电击，使老鼠死亡。

电
路设计、触发装置和安全性保障是电捕鼠器正常运行和有效捕捉老鼠的关键因素。

超声波驱鼠器类别：接口电路工作原理超声波驱鼠器电路原理图如图7一27所示，555时基集成电路接成扫频式超声波发生器，扫频信号取自变压器T二次侧50Hz工频信号，经R3加至555时基集成电路的控制端5脚，从而达到改变输出脉冲频率的目的。

采用图所示数据，输出频率变化范围为32一62kHz，电信号再经超声换能器B向空间辐射超声波，据报导该超声波能使老鼠感到烦躁不安，可驱除16耐范围内的老鼠，但实际效果有待爱好者实验验证。

元器件选择IC可选用NE555, LM555或其他型号的555时基集成电路。

其他元器件均无特殊要求，可按图所标型号及参数进行选用。

电子驱鼠器电路(一)电子驱鼠器电路(一)555电路构成扫频式超声驱鼠器电路图发布: | 作者: | 来源: luliangchao | 查看:802次 | 用户关注：图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.图中所示是555构成扫频式超声驱鼠器电路.图示线路由单块555时基集成电路构成,输出频率局限为20~40KHZ,扫描频率为50HZ.扫描频率由C4,R3除夜电源救命到555集成块的5脚.扫描振荡器的输出经由过程C2耦合给高交压电陶瓷高频扬音器TD1.整个线路可以和扬音器一路装在塑料盒内.详细说明描述：本例介绍的超声波驱鼠器，能产生18～30kHz的扫频超声波，驱逐老鼠及各种害虫。

超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动放大电路和超响度压电陶瓷扬声器HA组成，电路如图所示。

无稳态多谐振荡器由时基集成电路IC1和电阻器R1～R3、电容器C1等组成。

射极跟随变换器由晶体管V及其偏置元件组成。

典型的电子灭鼠器电路图据说老鼠对电磁场较为敏感，这是一般的高压电网灭鼠效果差的原因。

本文介绍的电子灭鼠器，平时电网上无高压，它不会引起老鼠的警觉，但只要鼠体一触发电网，电网便立即能上高压，瞬间将其击毙，其灭鼠效果较好。

工作原理电路如图，B是一只隔离、升压式变压器。

由于电网利用大地作为一个电极，为防止杀鼠时市电保安器误动作，用变压器将电路与市电隔离。

次级6V左右的低压经VD1整流、C1滤波后得到7V左右的直流电压作控制用。

高压交流电由VD2整流后得到的脉动电压作触杀电源。

单向可控硅SCR用于高压的开/关控制，SCR阴极通过LAMP接在电网上。

静态时，三极管V1因基极电路悬浮而截止，SCR亦截止，电网对地间只有很低的直流电压，因而产生电场很弱，不会使老鼠引起警觉。

当有老鼠碰到电网时，V1立即导通，将SCR触发，脉动高压通过LAMP立即加在电网上，将老鼠击毙。

与此同时，V2也饱和导通，继电器J通电吸合，电铃DL接通电源而打响，通知人员将死老鼠及时移走。

元器件选择与制作元器件清单如下编号名称型号数量R1电阻100K1R2＊电阻200Ω需调整1R3电阻5.1K1C1电解电容220u1C2电解电容47u1VD1、3、4、6整流二极管IN40074VD2整流二极管IN54081VD5开关二极管IN41481V1晶体三极管90121V2晶体三极管90131SCR单向可控硅BT1691J继电器6V小型1BX保险管0.5AΦ0.5cm×2cm1B变压器改制，1LAMP白炽灯60W/220V1B选用300W左右的控制变压器改制，将低压绕组拆除，另用Φ0.25mm的漆包线绕1200匝左右，在13匝处抽头作低压绕组。

J用6V的小型继电器。

制作时，所有元件装在一个电路板上。

电网可用铁丝在离地2cm高的瓷绝缘支撑物上缠绕数道形成，电路的公共端用铁钉钉入地下。

为了加强效果，可在地面泼些水。
