绝缘子类型选择方法

铁路25KV绝缘子型号参数主要包括以下几个：1. 类型：悬式绝缘子的类型为QSX15、QSX25、QSX60等，分别对应于不同电压等级和荷载分布情况。

2. 伞数：绝缘子的伞数一般为3~5个，伞数越多，绝缘子的爬电距离越大，绝缘性能越好。

但过多伞数的设计会增加生产成本，因此在实际应用中，需要根据具体的使用环境和要求来选择合适的伞数。

3. 电压等级：铁路25KV绝缘子的电压等级一般为25KV，适用于高压输配电系统中，能够支撑架空电力线路的杆塔，并传递电压和电流。

4. 电气性能参数：绝缘子的电气性能参数包括其泄露距离、电场强度、绝缘电阻等。

泄露距离和绝缘子表面的光滑程度、材料有关，电场强度则取决于绝缘子的设计。

而绝缘电阻则表示绝缘子对地绝缘能力，数值越高越好。

5. 机械性能参数：绝缘子的机械性能参数包括其重量、抗拉强度、荷重压缩等。

在选择合适的绝缘子时，应考虑其在设计工作条件下的受力情况，确保其安全可靠。

以QSX-25W型号的绝缘子为例，其重量为33kg，最大荷重功率为2000VA，绝缘子的尺寸为376mm(H) x 466mm(B) x 174mm(D)，可承受荷重为11.5kN。

材料方面采用复合硅酸盐材料，其表面光滑，抗污性能好，爬电距离大，电气性能稳定。

此外，该型号的悬式绝缘子还具有抗老化、耐腐蚀等特点，能够适应户外环境，使用寿命长。

在实际应用中，根据不同的使用环境和要求，可以选择不同类型的绝缘子和合适的型号。

同时，在安装和使用过程中，应严格遵守相关规范和安全操作规程，确保设备和人员安全。

请注意，以上信息仅供参考。

在实际应用中，还需要根据具体情况进行选择和调整。

如果需要更具体的信息，建议直接参考相关制造商或供应商的信息或咨询专业人士。

电力绝缘子类型电力绝缘子是电力系统中的重要组成部分，主要用于保护系统的安全运行和电气设备的绝缘。

根据其不同的材料、结构和用途等特点，电力绝缘子可以分为多种类型。

一、玻璃绝缘子玻璃绝缘子是一种常用的电力绝缘子，主要由高强度的玻璃纤维和环氧树脂组成。

玻璃绝缘子具有良好的机械强度、绝缘性能和耐热性能等优点，广泛应用于输电线路和变电站等电力设施中。

二、瓷绝缘子瓷绝缘子是一种常用的电力绝缘子，主要由高纯度的氧化铝、氧化锆等陶瓷材料制成。

瓷绝缘子具有优良的机械强度、绝缘性能和耐热性能等特点，能够承受高电压和高温等恶劣条件，广泛应用于输电线路、变电站、发电机和电力设备等领域。

三、复合绝缘子复合绝缘子是一种新型的电力绝缘子，主要由玻璃纤维增强塑料、硅橡胶等材料组成。

复合绝缘子具有优良的机械强度、绝缘性能和耐热性能等特点，能够满足高电压和高温下的使用要求，广泛应用于输电线路、变电站和电力设备等领域。

四、硅橡胶绝缘子硅橡胶绝缘子是一种新型的电力绝缘子，主要由硅橡胶材料制成。

硅橡胶绝缘子具有优良的机械强度、绝缘性能和耐热性能等特点，能够承受高电压和高温等恶劣条件，广泛应用于输电线路、变电站和电力设备等领域。

五、气体绝缘子气体绝缘子是一种新型的电力绝缘子，主要采用气体绝缘技术，将气体作为绝缘介质，通过高压、高频电场将电力信号传输。

气体绝缘子具有优良的绝缘性能、高效节能、环保等特点，广泛应用于高压输电线路、变电站和电力设备等领域。

六、油纸绝缘子油纸绝缘子是一种传统的电力绝缘子，主要由纸、油和外壳等部分组成。

油纸绝缘子具有良好的绝缘性能、耐热性能和机械强度等特点，但由于其油污污染和易燃易爆等问题，已逐渐被新型绝缘子所取代。

电力绝缘子的类型繁多，每种类型均具有各自的特点和优势。

在电力系统中，不同类型的绝缘子将根据其特点和用途等因素，被广泛应用于不同的电力设施中，以保障电力系统的安全稳定运行。

绝缘子有哪些类型？怎样对绝缘子进行外观检查？
1、绝缘子有哪些类型？
绝缘子俗称瓷瓶。

它的作用是固定或支持导线，并使导线与导线之间或与横担、电杆及大地之间相互绝缘。

正常情况下，它不但要承受工作电压和大气过电压的作用，还要承受导线的垂直荷重和水平荷重。

另外，一旦导线断线还要承受导线的拉力。

因此，绝缘子应具有良好的电气绝缘强度和足够的机械强度。

绝缘子一般用电瓷材料与金属固定件组合制成。

绝缘子按工作电压可分为高压绝缘子和低压绝缘子；按用途可分为电器绝缘子、装置绝缘子和线路绝缘子；按导线固定方式和绝缘子受力情况可分为针式绝缘子、蝶式绝缘子（俗称茶台）、悬式绝缘子、拉线绝缘子及瓷横
担等。

常用低压绝缘子的外形如图所示。

2、怎样对绝缘子进行外观检查？
1）检查绝缘子的型号、规格、安装尺寸是否符合要求，安装是否适当，绝缘子的电压等级不得低于线路的额定电压。

2）绝缘子的瓷件和铁件的组合应结合紧密，无歪斜、松动现象，铁件镀锌良好。

3）绝缘子磁釉表面应光滑，无裂纹、掉渣、缺釉、斑点、烧痕、气泡等缺陷。

柱式瓷绝缘子的型号和参数柱式瓷绝缘子是一种用于输电线路的绝缘设备，它具有多种不同的型号和参数。

本文将介绍柱式瓷绝缘子的常见型号和主要参数，以及其在输电线路中的应用。

一、型号和参数1. 型号：柱式瓷绝缘子的型号通常由字母和数字组成，表示其尺寸、绝缘等级和电气特性等信息。

常见的型号有XP-70、XP-90、XP-120等。

其中，XP表示柱式瓷绝缘子的型号系列，数字表示其额定电压等级。

2. 额定电压：柱式瓷绝缘子的额定电压是指其在正常运行条件下能够承受的最大电压。

常见的额定电压有10kV、35kV、110kV等。

3. 导线侧螺纹规格：柱式瓷绝缘子的导线侧螺纹规格是指其与导线连接的螺纹尺寸。

常见的导线侧螺纹规格有16mm、20mm、24mm等。

4. 绝缘子高度：柱式瓷绝缘子的绝缘子高度是指其从底座到顶部的整体高度。

不同型号的柱式瓷绝缘子绝缘子高度不尽相同，一般在300mm到1500mm之间。

5. 绝缘子直径：柱式瓷绝缘子的绝缘子直径是指其底座部分的最大直径。

不同型号的柱式瓷绝缘子绝缘子直径也不尽相同，一般在100mm到400mm之间。

二、柱式瓷绝缘子的应用柱式瓷绝缘子主要用于输电线路中的支柱绝缘子和悬挂绝缘子。

其主要应用场景包括：1. 输电线路：柱式瓷绝缘子可用于输电线路的支柱绝缘子，承担着支撑导线和绝缘导线的作用。

在高压输电线路中，柱式瓷绝缘子能够有效地隔离导线与支撑结构之间的电场，保证输电线路的正常运行。

2. 变电站：柱式瓷绝缘子也可用于变电站的悬挂绝缘子，用于支持和绝缘变电站的导线和设备。

在变电站中，柱式瓷绝缘子能够承受较高的电压和机械负荷，确保变电设备的安全运行。

3. 其他应用：柱式瓷绝缘子还可用于其他一些需要绝缘支持的场合，如电力塔、电缆附件等。

三、柱式瓷绝缘子的优势柱式瓷绝缘子相比于其他类型的绝缘子具有以下优势：1. 优良的绝缘性能：柱式瓷绝缘子采用瓷质材料制成，具有良好的绝缘性能，能够有效地隔离电场，防止漏电和击穿现象的发生。

绝缘子分类
电力系统中的绝缘子是一类起着重要作用的组件，它们能够有效
地分隔电力系统中的高压电流和地面或低压电压，保证电力系统的稳
定和可靠运行。

根据绝缘子的特殊用途和材质不同，可以将绝缘子分
为多种类型。

第一类是瓷绝缘子，它的中心部分是由高纯度氧化铝和其他辅助
材料烧结而成的瓷制成。

这种绝缘子比较常见，不仅结构稳定，耐腐
蚀性也较好，因此广泛应用于高压输电线路和变电所中。

第二类是复合绝缘子，它由瓷绝缘子和橡胶、硅橡胶等其他材质
组成，能够更好地适应恶劣环境，具有较好的防震效果，因此在海上
风电等环境中得到广泛应用。

第三类是玻璃绝缘子，由于玻璃具有绝缘性和耐电弧性能好，因
此该类绝缘子广泛应用于低压电力设备和电力电缆的防护。

此外，还有一些其他的绝缘子类型，例如内外绝缘子、野外型绝
缘子等，在不同场合下有不同的应用，为电力系统的可靠运行提供了
有力的保障。

因此，在选用绝缘子时，应根据电力设备和工作环境的特殊需求
进行选择和应用。

同时，还应注意检查绝缘子的电性能、机械结构和
表面状态等是否正常，确保绝缘子能够很好地发挥其绝缘和保护作用，减少电力系统故障率，提高设备的使用寿命。

高压电机绝缘子规格型号
高压电机绝缘子的规格型号通常取决于具体的电机设计和使用要求。

一般来说，高压电机绝缘子的规格型号包括以下几个方面：
1. 电压等级，高压电机绝缘子的规格型号首先要考虑的是其能够承受的电压等级，这通常是指额定电压。

常见的电压等级包括
10kV、35kV、110kV等，不同的电压等级对应着不同的绝缘子规格型号。

2. 绝缘子类型，高压电机绝缘子的规格型号还包括其具体的类型，例如瓷质绝缘子、玻璃纤维增强塑料绝缘子等，每种类型都有相应的规格型号。

3. 机械强度，绝缘子的机械强度是指其能够承受的机械载荷，包括张力、振动等，这也是确定规格型号的重要因素之一。

4. 污秽等级，绝缘子的污秽等级是指其在污秽环境下的绝缘性能，不同的污秽等级对应着不同的规格型号。

5. 安装方式，绝缘子的规格型号还需考虑其安装方式，包括悬
垂式、耐张式、绝缘子串等，不同的安装方式也对应着不同的规格型号。

总的来说，高压电机绝缘子的规格型号是一个综合考虑电压等级、绝缘子类型、机械强度、污秽等级和安装方式等多个因素的结果。

针对具体的电机和使用环境，需要结合这些因素来选择合适的规格型号的高压电机绝缘子。

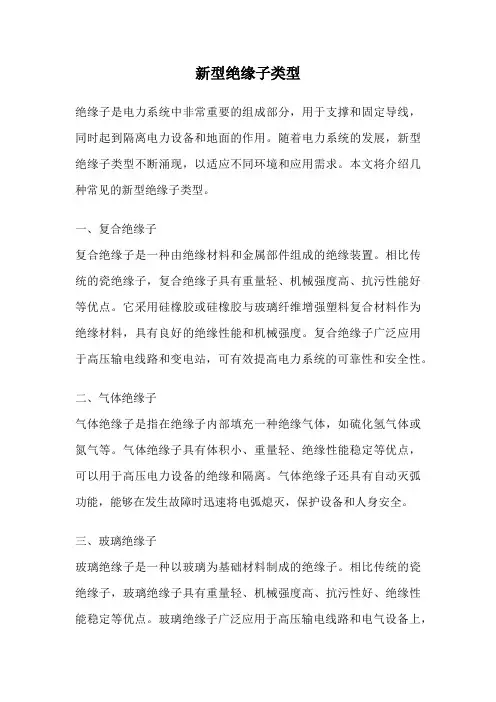

新型绝缘子类型绝缘子是电力系统中非常重要的组成部分，用于支撑和固定导线，同时起到隔离电力设备和地面的作用。

随着电力系统的发展，新型绝缘子类型不断涌现，以适应不同环境和应用需求。

本文将介绍几种常见的新型绝缘子类型。

一、复合绝缘子复合绝缘子是一种由绝缘材料和金属部件组成的绝缘装置。

相比传统的瓷绝缘子，复合绝缘子具有重量轻、机械强度高、抗污性能好等优点。

它采用硅橡胶或硅橡胶与玻璃纤维增强塑料复合材料作为绝缘材料，具有良好的绝缘性能和机械强度。

复合绝缘子广泛应用于高压输电线路和变电站，可有效提高电力系统的可靠性和安全性。

二、气体绝缘子气体绝缘子是指在绝缘子内部填充一种绝缘气体，如硫化氢气体或氮气等。

气体绝缘子具有体积小、重量轻、绝缘性能稳定等优点，可以用于高压电力设备的绝缘和隔离。

气体绝缘子还具有自动灭弧功能，能够在发生故障时迅速将电弧熄灭，保护设备和人身安全。

三、玻璃绝缘子玻璃绝缘子是一种以玻璃为基础材料制成的绝缘子。

相比传统的瓷绝缘子，玻璃绝缘子具有重量轻、机械强度高、抗污性好、绝缘性能稳定等优点。

玻璃绝缘子广泛应用于高压输电线路和电气设备上，可以有效提高电力系统的可靠性和安全性。

四、硅橡胶绝缘子硅橡胶绝缘子是一种以硅橡胶为基础材料制成的绝缘子。

硅橡胶绝缘子具有耐高温、耐候性好、耐电弧击穿等特点，适用于高温、高海拔等恶劣环境下的电力设备。

硅橡胶绝缘子还具有机械强度高、抗污性好等优点，广泛应用于电力系统中的高压输电线路和变电站。

五、复合绝缘绳子复合绝缘绳子是一种由多根玻璃纤维增强塑料绳子组成的绝缘装置。

复合绝缘绳子具有重量轻、机械强度高、绝缘性能稳定等优点，可用于高压输电线路和电气设备的绝缘和固定。

复合绝缘绳子具有良好的柔韧性和抗拉强度，能够适应不同的线路形状和安装要求。

新型绝缘子类型包括复合绝缘子、气体绝缘子、玻璃绝缘子、硅橡胶绝缘子和复合绝缘绳子等。

这些新型绝缘子类型在电力系统中起到重要的绝缘和隔离作用，能够提高电力系统的可靠性和安全性。

1 绝缘子选型绝缘子材质我国主要生产的绝缘子主要有盘形瓷绝缘子、盘形玻璃绝缘子及复合绝缘子各类绝缘子特性绝缘子的性能比较表1-1 不同类型线路绝缘子的性能比较3 污区划分沿线污秽调查走廊沿线污源分布情况本次对待建1000kV特高压中线工程线路走廊沿线进行了污染情况调查。

湖北省境内绝大部分地区为自然污秽，包括生活污染、公路扬尘、农村施用农药、化肥以及烧山积肥的灰尘；工业污秽主要集中在宜城市板桥镇，分布有石灰厂、水泥厂、采石场等重点污源。

河南省境内线路附近分布较多乡镇，主要的自然污秽来自居民区的生活污染和农田施用的化肥等，线路跨越铁路、高速公路、土路若干，加上风沙扬尘等也会对线路造成一定的污染；工业污源主要有采石场、石灰厂、水泥厂、铝铁厂、炼钢厂、火电厂等。

山西省境内沿线分布储煤厂、炼焦厂、炼铁厂、火电厂、砖厂等，小型煤矿区和炼铁高炉更是星罗棋布，大气污染十分严重。

另外1000kV特高压中线工程线路平行或跨越的500kV线路有：斗樊线、双玉Ⅰ、Ⅱ回、樊白Ⅰ、Ⅱ回、姚白线、白郑线、牡嵩线、沁获线、榆临线；跨越铁路七条、已建成高速公路六条、国道和省道若干。

(1) 化工污秽该线路走廊附近的化工污源主要集中在河南省和山西省，主要有沁阳市碳素有限公司(1500万kg/a)、孟县化肥厂(6000万kg/a)、偃师市山化县化工厂、南阳石蜡精细化工厂(12000万kg/a)、南阳市金马石化有限公司(600万kg/a)、长治化工有限公司、钟祥市华毅化工有限公司(18000万kg/a)等。

另外晋城市规划中的野川、马村化工园区，工厂十分集中，规模现在大约为30000万kg/a，随着发展，其规模将进一步扩大。

(2) 冶金污秽冶金污秽主要包括铝厂、炼铁厂、炼钢厂等。

根据调研情况，主要有巩义市回锅镇的铝加工基地、焦作市西向镇的沁阳铝试验厂(5000万kg/a)、西向镇宏达炼钢厂、晋城市泽州县弘鑫冶炼公司(3000万kg/a)以及晋城分布广泛的小型炼铁厂等。

电力绝缘子类型电力绝缘子是电力系统中不可或缺的重要组成部分，其作用是在输电线路上支持导线，同时防止电流流失。

根据不同的材料和结构特点，电力绝缘子可以分为多种类型，例如玻璃绝缘子、陶瓷绝缘子、复合绝缘子等。

本文将从这些不同类型的电力绝缘子入手，分别进行介绍。

玻璃绝缘子是一种常见的电力绝缘子，主要由玻璃纤维和树脂等材料制成。

这种绝缘子具有重量轻、绝缘性能稳定等优点，适用于一般的电力输配电线路。

然而，玻璃绝缘子在恶劣环境下易受到破坏，因此在高海拔、高寒地区不适用。

陶瓷绝缘子是另一种常见的电力绝缘子，由陶瓷材料制成。

陶瓷绝缘子具有良好的抗电弧性能和机械强度，适用于高压输电线路。

此外，陶瓷绝缘子还具有抗污秽性能好的特点，能够减少绝缘子表面的积污，提高输电线路的安全性。

复合绝缘子是近年来发展起来的一种新型电力绝缘子，由有机硅橡胶和玻璃纤维增强材料组成。

复合绝缘子具有重量轻、绝缘性能稳定、抗污秽性能好等优点，适用于高寒、高海拔等恶劣环境。

与传统的玻璃绝缘子和陶瓷绝缘子相比，复合绝缘子具有更好的耐候性和耐老化性能，能够延长电力设备的使用寿命。

除了上述几种常见的电力绝缘子类型外，还有其他一些特殊材料制成的绝缘子，如硅橡胶绝缘子、云母绝缘子等。

这些绝缘子在特定的场合有着特殊的应用价值，能够满足不同电力系统的需求。

总的来说，不同类型的电力绝缘子各有其优缺点，选择合适的绝缘子类型需要根据具体的输电线路环境和要求来进行。

在实际工程中，应根据电力系统的特点和要求，合理选择电力绝缘子类型，以确保输电线路的安全稳定运行。

希望本文对读者对电力绝缘子类型有所了解，并在实际工程中提供一定的参考价值。
