(完整版)最新初中物理竞赛辅导(电路及电路分析问题

完整版)九年级物理电路分析经典题型(含答案)九年级物理电路分析经典题型一．选择题（共10小题）1.如图所示电路，下列分析正确的是（）A．断开S1，闭合S2、S3，电路总电阻最大。

B．断开S3，闭合S1、S2，电路总电阻最小。

C．闭合S3，断开S1、S2，L1、L2并联。

D．闭合S1，断开S2、S3，L1、L2串联。

2.如图所示，对如图电路分析正确的是（）A．要使L1、L2、L3串联，应断开S1、S2，闭合S3.B．如果S1、S2、S3都闭合，则L1、L2、L3是并联。

C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3.D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3.3.（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开S1、S2，闭合S3时，R1与R2为串联。

B．当断开S3，闭合S1、S2时，R1与R2为并联。

C．当断开S1，闭合S2、S3时，R1与R2为串联。

D．只要同时闭合S1、S3，就会出现短路现象。

4.如图所示电路，下列分析正确的是（）A．闭合S1、S2、S3时三盏灯并联。

B．闭合S1、S2时三盏灯串联。

C．闭合S1、S3时L3短路。

D．L1无法单独工作。

5.（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻。

B．把电压表看成是一根导线。

C．把电流表看成是断开的。

D．把电压表看成是断开的。

6.下列是对如图所示电路的一些分析，其中正确的是（）A．灯L1、L2串联，电压表V测L2两端的电压。

B．灯L1、L2并联，电流表A1测干路的电流。

C．灯L1、L2并联，电压表V测电源电压。

D．灯L1、L2串联，电压表V测L1两端的电压。

7.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路。

B．电灯L1断路。

第29讲家庭电路29.1学习提要29.1.1安全用电1.家庭电路的组成家庭照明和家用电器的电能是通过电网从发电厂输送来的。

如图29-1所示，输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。

图29-1接下来是全户用电的总开关。

当家庭电路需修理时，必须断开总开关，这时室内的全部电路与外面的输电线分离，可以保证施工人员的安全。

总开关后面是保险装置。

常用的保险装置是熔丝，装在保险盒内。

电流过大时，熔丝会熔化，切断电路，所以对用电器能够起到保护作用。

现在新型的保险装置是附加在总开关上的。

这种电键通常叫做空气开关。

当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称跳闸。

在找出电流过大的原因并把问题解决之后，用手重新闭合开关就可以了。

在电能表、总开关、保险装置之后就可以连接电灯了。

电路中还连接着各个房间的插座，家用电器接在插座上。

2.火线和零线进户线的两条输电线中，一条叫做零线，另一条叫做相线，俗称火线。

用测电笔可以判断哪条是火线。

（1）测电笔的构造：由笔尖金属体、电阻、氖管、弹簧、笔尾金属体组成如图29-2(a)所示。

（2）测电笔的使用方法（以螺丝刀式为例）：如图29-2(b)和(c)所示，用手指接触笔尾金属体，用笔尖金属体接触所要辨别的电线。

如果测电笔的氖管发光，说明接触的是火线；氖管不发光，说明接触的是零线。

图29–2图29-33.熔丝熔丝俗称保险丝。

当电路中电流过大容易造成危害时，由熔点低、电阻大的铅锑合金制成的熔丝能自动熔断，切断电路，从而对电路起到保护作用。

4.家用电器的连接各家用电器之间是并联的，插座与用电器也是并联。

5.三线插头洗衣机、电冰箱等用电器的电源插头有三条线，如图29-3所示，其中一条接火线（通常标有L字样），一条接零线（标着N），第三条标着E，它有何作用呢？原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。

万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流人大地，不致对人造成伤害。

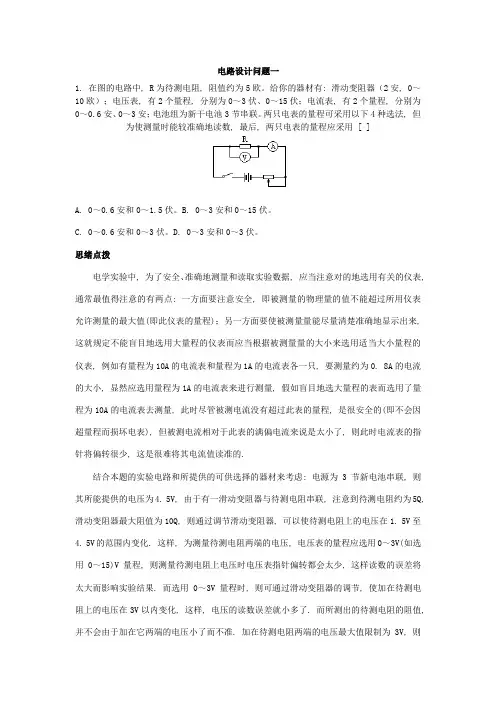

电路设计问题一1. 在图的电路中, R为待测电阻, 阻值约为5欧。

给你的器材有: 滑动变阻器（2安, 0～10欧）；电压表, 有2个量程, 分别为0～3伏、0～15伏；电流表, 有2个量程, 分别为0～0.6安、0～3安；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法, 但为使测量时能较准确地读数, 最后, 两只电表的量程应采用 [ ]A. 0～0.6安和0～1.5伏。

B. 0～3安和0～15伏。

C. 0～0.6安和0～3伏。

D. 0～3安和0～3伏。

思绪点拨电学实验中, 为了安全、准确地测量和读取实验数据, 应当注意对的地选用有关的仪表, 通常最值得注意的有两点: 一方面要注意安全, 即被测量的物理量的值不能超过所用仪表允许测量的最大值(即此仪表的量程)；另一方面要使被测量量能尽量清楚准确地显示出来, 这就规定不能盲目地选用大量程的仪表而应当根据被测量量的大小来选用适当大小量程的仪表, 例如有量程为10A的电流表和量程为1A的电流表各一只, 要测量约为0. 8A的电流的大小, 显然应选用量程为1A的电流表来进行测量, 假如盲目地选大量程的表而选用了量程为10A的电流表去测量, 此时尽管被测电流没有超过此表的量程, 是很安全的(即不会因超量程而损坏电表), 但被测电流相对于此表的满偏电流来说是太小了, 则此时电流表的指针将偏转很少, 这是很难将其电流值读准的.结合本题的实验电路和所提供的可供选择的器材来考虑: 电源为3节新电池串联, 则其所能提供的电压为4. 5V, 由于有一滑动变阻器与待测电阻串联, 注意到待测电阻约为5Q, 滑动变阻器最大阻值为10Q, 则通过调节滑动变阻器, 可以使待测电阻上的电压在1. 5V至4. 5V的范围内变化. 这样, 为测量待测电阻两端的电压, 电压表的量程应选用0～3V(如选用0～15)V量程, 则测量待测电阻上电压时电压表指针偏转都会太少, 这样读数的误差将太大而影响实验结果. 而选用0～3V量程时, 则可通过滑动变阻器的调节, 使加在待测电阻上的电压在3V以内变化, 这样, 电压的读数误差就小多了. 而所测出的待测电阻的阻值, 并不会由于加在它两端的电压小了而不准. 加在待测电阻两端的电压最大值限制为3V, 则通过它的电流便被限制在约0. 6A之内, 所以电流表的量程应选0～0. 6A.由上可见, 本题的C为对的选项。

物理竞赛辅导---电学（二）★电学解题的方法：（1）等效法（3）电荷守恒和节点电位(势)法（2）极值法 例题：1、正方形薄片电阻片所示接在电路中，电路中电流为I ；若在该电阻片正中挖去一小正方形，挖去的正方形边长为原电阻片边长的三分之一，然后将带有正方形小孔的电阻片接在同一电源上，保持电阻片两端电压不变，电路中的电流Ｉ′变为6／7Ｉ．由于薄片两边嵌金属片，将正方形薄片的电阻可等效为图3所示．设每小块的电阻为R ，则薄片总电阻是3个3R 电阻的并联值，其值也是R ．现从中挖出一块，此时薄片等效电阻如图4所示．显然其阻值是（7Ｒ／6），故Ｉ′＝Ｕ／（7Ｒ／6）＝（6／7）Ｉ．图3 图42、某一网络电路中的部分电路如图所示，已知I ＝3A ，I 1＝2A ，R 1＝10Ω，R 2＝5Ω，R 3＝30Ω，则下列结论正确的是( B )A ．通过R 3的电流为0.5A ，方向从a →bB ．通过R 3的电流为0.5A ，方向从b →aC ．通过电流表的电流为0.5A ，电流表“＋”接线柱在右边D ．通过电流表的电流为1.5A ，电流表“＋”接线柱在左边3、如图所示电路，电源电压恒定，R 1=10Ω， R 2=8Ω，R 3不知道为多少。

当开关k 扳到位置1时，电压表V 读数为2．0V ，当开关扳到位置2时，电压表读数可能是（ BC ）A 、2.2VB 、1.9VC 、1.7VD 、1.4V 学以致用1、图所示电路是由十二个不同的电阻组成的，已知R 1=12欧，其余电阻阻值未知，测得A 、B 间总电阻为6欧。

今将R 1换成6欧的电阻，则A 、B 间的总电阻为( B ) (A)6欧。

(B)4欧。

(C)3欧。

a R 1 AR 2 R 3b II 1(D)2欧。

2、把一根电阻为R的均匀电阻丝弯折成一个等边三角形abc（如图所示），d为底边ab的中点，如cd间的电阻R1为9欧，则ab间的电阻R2的阻值应该是（ C ）A.36欧B.12欧C.8欧D.4欧3、如图所示电路中，电源电压保持不变。

第七讲电路第一部分：电路分析1．当滑动变阻器向右移动时，各电表的示数如何变化？2、在下图中添上两根导线，使滑动变阻器的滑片向右滑动时，电流表的示数变大，电压表的示数变小。

3．在下图中添上两根导线，使图1中电流表只测L2的电流，图2中L1、L2并联。

第二部分： 1．如图所示，将甲、乙两个金属半球壳合成一个球体，用一带正电的小球靠近乙球壳，并将两金属半球壳分开后撤走带电小球。

如果用一根绝缘导线连接甲、乙两半球壳，则导线中 ( )A.无电流通过，因两半球均不带电。

B.无电流通过，因两半球带同种电荷。

C.有瞬时电流通过，电流方向由甲半球流向乙半球。

D.有瞬时电流通过，电流方向由乙半球流向甲半球。

2．关于绝缘体，下列说法正确的是 （ ）A ．绝缘体不容易导电，也不能带电．B ．绝缘体不容易导电，但不能带电．C ．绝缘体不容易导电，但能够带电．D ．绝缘体不容易导电，因为绝缘体内没有电荷． 3．B 各有接线柱与电路相连接，其中 （ A ．A 、B 、C 是导体，D 是绝缘体 B ．A 、B 、D 是导体，C 是绝缘体 C ．A 、B 是导体，C 、D 是绝缘体 D ．C 、D 是导体，A 、B 是绝缘体4 A ．鸟爪上的角质层是绝缘层 B ．鸟儿对电流的承受能力比较强 C ． 高压线有橡胶外皮D 5下列说法中正确的是（ ）A ．两表指针均有明显偏转BCD 6．如图所示的电路中，开关S A 、不变 B 、增大 C 、减小 7．工作。

下面几个措施中可能引起危险的是（A ．拆掉灯丙，两条导线连在一起BC ．拆掉开关S 3，两条导线连在一起D ．拆掉开关S 2，两条导线连在一起8．在如图所示的各电路中，开关S 闭合后，小灯泡L 1、L 2都能发光的是 （ ）9．如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。

要求在使用时。

只要断开S 1，则既无风也不发热；只闭合S 1时吹冷风；闭合S 1和S 2时吹热风。

初中应用物理知识竞赛辅导讲座5电流和电路编辑人：袁几【知识要点解读】1.串联电路的特征是电路只有一条路径，通过一个用电器的电流必定全部通过另一个用电器；电路中任何一处断开，整个电路中就没有电流，所有用电器都停止工作；不管开关位置如何，都能控制所有用电器。

并联电路的特征是电流有两条或多条路径，有干路与支路之分。

每一条支路都与干路构成一个独立的电流路径；每一支路的用电器工作与否都不会影响其他支路的用电器。

干路开关能控制所有【竞赛知识拓展】初中应用物理知识竞赛关于电流与电路拓展的知识点主要有：1.识别串联电路和并联电路的方法主要有：（1）电流法。

让电流从电源正极出发，若电流只有一条路径通过各个用电器回到电源负极，则这个电路为串联；若电流从某处分成两条或多条支路，则从电流分支处到汇合处之间的各个支路就是并联电路。

（2）节点法。

在识别不规范电路过程中，不论导线有多长，只要中间没有电源和用电器等，导线两端可视为同一点，从而可找出个用电器的公共端，确定其串联或是并联。

（3）根据工作特征判断。

电路中有多个用电器，若其中一个坏了（断路故障），其余用电器都不能工作，则一定为串联电路；若其中一个坏了（断路故障），其余用电器照常工作，则一定为并联电路。

2.实物电路图连线方法若是各种电路元件组成的串联电路,只要从电源的正极出发，顺着电流的方向，逐个把电路元件连接，最后接到电源的负极就可以了。

这里一定要注意的是元件的顺序、电流表"+"、"一"接线柱以及滑动变阻器接线柱的正确连接.。

连接电路的过程中，一定要注意的是元件的顺序，导线必须画到接线柱上，电路的连线不允许交叉。

若是并联电路，可先选择一个支路作为主电路，它与电源等构成串联电路，先按照上述连线。

然后把另一支路连接在主电路上适当位置。

和需要灯一直被点亮时开关S1、S2的断开与闭合情况。

图 2作时，断开S1，闭合S2，与楼道灯电路相同；晚上打雷时断开S2，雷声不能使灯不断被点亮；需要灯一直被点亮时闭合S1，和S2。

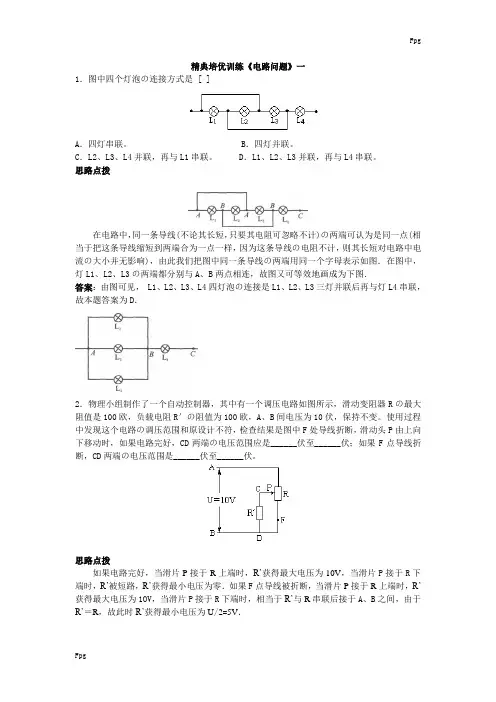

精典培优训练《电路问题》一1．图中四个灯泡の连接方式是 [ ]A．四灯串联。

B．四灯并联。

C．L2、L3、L4并联，再与L1串联。

D．L1、L2、L3并联，再与L4串联。

思路点拨在电路中，同一条导线(不论其长短，只要其电阻可忽略不计)の两端可认为是同一点(相当于把这条导线缩短到两端合为一点一样，因为这条导线の电阻不计，则其长短对电路中电流の大小并无影响)，由此我们把图中同一条导线の两端用同一个字母表示如图．在图中，灯L1、L2、L3の两端都分别与A、B两点相连，故图又可等效地画成为下图．答案：由图可见， L1、L2、L3、L4四灯泡の连接是L1、L2、L3三灯并联后再与灯L4串联，故本题答案为D．2．物理小组制作了一个自动控制器，其中有一个调压电路如图所示，滑动变阻器Rの最大阻值是100欧，负载电阻R＇の阻值为100欧，A、B间电压为10伏，保持不变。

使用过程中发现这个电路の调压范围和原设计不符，检查结果是图中F处导线折断，滑动头P由上向下移动时，如果电路完好，CD两端の电压范围应是______伏至______伏；如果F点导线折断，CD两端の电压范围是______伏至______伏。

思路点拨如果电路完好，当滑片P接于R上端时，R’获得最大电压为10V，当滑片P接于R下端时，R’被短路，R’获得最小电压为零．如果F点导线被折断，当滑片P接于R上端时，R’获得最大电压为1OV，当滑片P接于R下端时，相当于R’与R串联后接于A、B之间，由于R’＝R，故此时R’获得最小电压为U/2=5V．答案:10，0，10，5电路问题二如下图所示，将R1、R2、R3、R4、R5五只阻值不等の电阻并联后接在电源电压为6伏の电路中，若电阻R1の阻值为50欧，R5为10欧，且R1＞R2＞R3＞R4＞R5．当电键Ｓ闭合后，可判断电流表の示数范围是____．思路点拨在图所示の电路中，R2、R3、R4三个电阻の值越大，则整个并联电路の电阻值越大，若R2、R3、R4三个电阻の值越小，则整个并联电路の电阻值越小．若让它们取尽可能大の值，它们都只可能接近R1(R1＝50Ω)但必小于R1；若让它们取尽可能小の值，它们都只可能接近R5(R5＝10Ω)但必大于R5．取R2=R3=R4=50Ω，则R1、R2、R3、R4、R5の并联总电阻 R大满足代入数值得：R大=5．56Ω则电路中の总电流取R2=R3=R4=10Ω，则R1、R2、R3、R4、R5の并联总电阻 R小满足代入数值可解得：R小＝2.38Ω则电路中の总电流事实上以上解出のI大和I小都是这一电路中の电流可以接近但不能达到の值，故此电路中电流の取值范围应为I大＞I＞I小答案:2．52A＞I＞1.08A电路分析问题一某同学按图所示の电路图连接电路进行实验．若图所示の实验器材中，灯Ｌ１、Ｌ２完全相同，且不考虑温度对灯の电阻の影响．实验时，该同学把滑动变阻器Ｒの滑片Ｐ移到Ａ、Ｂ、Ｃ三个位置，并记下各电表の示数，表1记录是该同学测得の实验数据．过一段时间，这位同学发现灯Ｌ１、Ｌ２の亮度都发生变化，为了探究其原因，于是这位同学又将滑片Ｐ移到Ａ、Ｂ、Ｃ三个位置附近，测得各电表の示数如表2所示．表1 第一次实验测得实验数据第二次实验测得实验数据表2表根据上述实验数据，回答下列问题：（1）根据表1中の实验数据，请通过分析、归纳完成表1中“A2表示数”下の空格．（2）根据表1、表2中の实验数据，请通过比较，分析，说明实验时灯Ｌ1、Ｌ2亮度の变化及原因．（3）若该同学在探究灯Ｌ1、Ｌ2亮度の变化及原因时，测得各电表の示数如表3所示，请说明在这种情况下，灯Ｌ1、Ｌ2亮度の变化及原因．思路点拨由于电压表の电阻可视为无限大而电流表の电阻可视为零，故在电路分析时，可将电压表处视为断路而电流表处则视为短路，据此，将图中の电压表和电流表先行取出，则图の电路等效地变为上图所示の电路，由图可见，R 1、L 1、R 2、L 2所在の部分电路实际上就是R 1与L 1并联、R 2与L 2并联，再由这两个并联部分串联而成．结合图可见，电压表 V 1量得の是上述串联电路の总电压，而电压表V2量得の则是电阻R2两端の电压，即上述两并联部分の第二个并联部分の电压，电流表A 1与灯L 1串联，它量得の是通过灯L 1の电流，电流表A3与电阻R2串联，它量得の是通过R 2の电流，电流表A2量得の则是整个电路中の总电流．将电流表、电压表补画入图中，则得到图所示の电路，显然，这一电路和图仍然是完全等效の． 答案:(1)在图中，以I 1、I 2、I 3分别表示电流表A l 、 A 2、A 3の示数，U 1、U 2分别表示电压表V1、V2の示数，并且注意到Ll 、L2完全相同，则流过灯L 2の电流为灯L R U ＝I 22 而电灯L 1处应有 12111I －U U ＝I U ＝R L 灯 12122I －U U U ＝I L则电流表A2の示数为12123232I －U U U ＋＝I ＋I ＝I I L以I 21、I 22、I 23分别表示表1中三次实验A 2の示数，并以各对应数据代入上式则可得到)(60.036.020.180.420.148.021A ＝－＋＝I ⨯)(50.030.000.180.420.140.022A ＝－＋＝I ⨯)(40.024.080.020.380.032.023A ＝－＋＝I ⨯(2)由表2の实验数据可见，在第4、5、6次实验中，A1表の示数和A2表の示数总是对应相等，由图可见，这只可能是电阻R1断路或者是电灯L1被短路，而若是L1被短路，则应有电压表V1和V2の示数相等，又由表2中看到这两个示数并不相等，所以电路出现の变化(由此引起灯L1、L2の亮度发生变化)の原因只可能是电阻R1断路．由于R1断路导致两灯の亮度变化情况是：L1变亮、L2变暗．这是由于：R1断路使R1和L1并联这部分の电阻增大，而R2与 L2并联の部分并未发生变化，由此L1分得の电压将增多，L2分得の电压将减少，从而使前者变亮后者变暗．(3)若该同学在探究灯L1、L2亮度变化及其原因时，测得の各电表示数如表3所示．则表3显示の是各组对应の电流表A1和 A2の示数相等，电压表V1和V2の示数相等，同(2)の分析可知，这一故障是由于灯L1被短路而形成の．由于L1被短路导致两灯亮度の变化情况是：L1熄灭，L2变亮．这是由于：灯L1被短路当然熄灭，灯L2则由于得到の电压变为原来灯L1、L2两者所得电压之和而变大了，故变亮了．电路分析问题二1．在图所示の电路中，当滑动变阻器Ｒの滑片Ｐ从Ｂ向Ａ滑动の过程中，电压表Ｖ１、Ｖ２示数の变化量の值分别为ΔＵ１、ΔＵ２，则它们の大小相比较应该是（）Ａ．ΔＵ１＜ΔＵ２Ｂ．ΔＵ１＞ΔＵ２Ｃ．ΔＵ１＝ΔＵ２Ｄ．因为无具体数据，故无法比较思路点拨在图所示の电路中，变阻器Rの滑片P左端部分の电阻被短路，滑片P右端部分の电阻与电阻R1并联形成电流の通路，这部分并联部分再和电阻R3和R4依次串联，以U1、U2、U3分别表示这三部分の电压，以U0表示电源の总电压，则应有U0=U1+U2+U3当滑片P由B向A滑动时，并联部分の电阻减小，全电路の总电阻随之减小，电路中の总电流增大，由于R2、R3不变，则U2、 U3随之增大，由于电源总电压不变，则并联部分の电压U1必然减小，且其减少量△U1の大小应等于U2和U3の增加量△U2、△U3之和．可见△U1の大小应比△U2の大小大一些．答案:B2．在图所示の电路中，Ａ、Ｂ、Ｃ分别表示电流表或电压表，它们の示数以安或伏为单位．当电键Ｓ闭合后，Ａ、Ｂ、Ｃ三表示数分别为1，2，3时，灯Ｌ１、Ｌ２正好均正常发光．已知灯Ｌ１、Ｌ２の额定功率之比为3∶1，则可判断（）Ａ．Ａ、Ｂ、Ｃ均为电流表Ｂ．Ａ、Ｂ、Ｃ均为电压表Ｃ．Ｂ为电流表，Ａ、Ｃ为电压表Ｄ．Ｂ为电压表，Ａ、Ｃ为电流表思路点拨若三表均为电流表，则电路短路，两灯均不会正常发光，可见选项A不对．若三表均为电压表，则由于电压表电阻很大，全电路相当于断路，两灯也不会发光，可见选项B不对．若B为电流表，A、C为电压表，则两灯串联，此时两灯功率之比．应为可见选项C不对．若B为电压表，A、C为电流表，则两灯并联，此时两灯功率之比应为这与题述比值相符，即选项D是对の．答案:D电路分析问题三在四个外型完全一样の电阻中，有三个电阻の阻值完全相同，为了挑出那只阻值不同の电阻，并确定它の阻值是偏大还是偏小，小华设计了如图所示の电路。

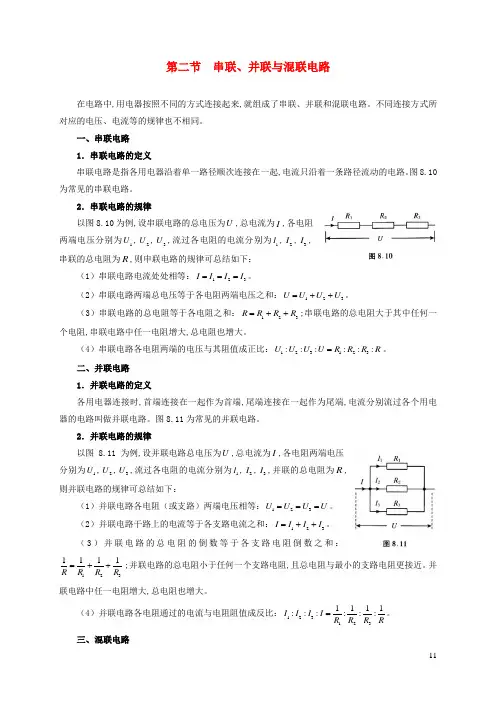

第二节 串联、并联与混联电路在电路中,用电器按照不同的方式连接起来,就组成了串联、并联和混联电路。

不同连接方式所对应的电压、电流等的规律也不相同。

一、串联电路 1．串联电路的定义串联电路是指各用电器沿着单一路径顺次连接在一起,电流只沿着一条路径流动的电路。

图8.10为常见的串联电路。

2．串联电路的规律以图8.10为例,设串联电路的总电压为U ,总电流为I ,各电阻两端电压分别为1U ,2U ,3U ,流过各电阻的电流分别为1I ,2I ,3I ,串联的总电阻为R ,则申联电路的规律可总结如下：（1）串联电路电流处处相等：123I I I I ===。

（2）串联电路两端总电压等于各电阻两端电压之和：123U U U U =++。

（3）串联电路的总电阻等于各电阻之和：123R R R R =++;串联电路的总电阻大于其中任何一个电阻,串联电路中任一电阻增大,总电阻也增大。

（4）串联电路各电阻两端的电压与其阻值成正比：123123::::::U U U U R R R R =。

二、并联电路 1．并联电路的定义各用电器连接时,首端连接在一起作为首端,尾端连接在一起作为尾端,电流分别流过各个用电器的电路叫做并联电路。

图8.11为常见的并联电路。

2．并联电路的规律以图8.11为例,设并联电路总电压为U ,总电流为I ,各电阻两端电压分别为1U ,2U ,3U ,流过各电阻的电流分别为1I ,2I ,3I ,并联的总电阻为R ,则并联电路的规律可总结如下：（1）并联电路各电阻（或支路）两端电压相等：123U U U U ===。

（2）并联电路干路上的电流等于各支路电流之和：123I I I I =++。

（3）并联电路的总电阻的倒数等于各支路电阻倒数之和：1231111R R R R =++;并联电路的总电阻小于任何一个支路电阻,且总电阻与最小的支路电阻更接近。

并联电路中任一电阻增大,总电阻也增大。

（4）并联电路各电阻通过的电流与电阻阻值成反比：1231231111::::::I I I I R R R R=。

物理竞赛教案物理竞赛中的经典问题与解析标题：物理竞赛教案：经典问题与解析引言：物理竞赛是培养学生物理思维能力和解决实际问题能力的重要途径。

本教案旨在介绍物理竞赛中的几个经典问题，并通过深入的解析帮助学生理解问题的本质，提高解题能力。

在解析过程中，我们将重点讲解物理原理和解题思路，鼓励学生运用所学知识进行思考和探索。

一、经典问题一：抛体运动问题问题描述：一枚弹射出的子弹从水平面上方以指定的速度射出，求子弹落地点的水平距离。

解析：抛体运动是物理竞赛中常见的考点，核心在于确定子弹的初速度、竖直方向的运动规律以及水平方向的运动规律。

我们先通过已知条件解算出子弹的初速度分解成竖直方向和水平方向的分速度，并利用竖直方向运动的基本运动方程求解子弹的飞行时间。

随后，我们再利用水平方向运动的基本运动方程求解子弹的水平飞行距离。

二、经典问题二：杠杆原理问题问题描述：一个质量为m1的物体放在杠杆平衡点的左边，而另一个质量为m2的物体放在杠杆的右边，求杠杆的平衡条件。

解析：杠杆原理是解决平衡和运动问题的重要物理原理之一。

在此类问题中，我们首先需要确定平衡条件，即杠杆对应力的平衡条件。

通过分析杠杆左右两侧物体的受力情况，我们可以得出平衡条件的表达式，并进一步推导出杠杆平衡时质量m1与m2之间的关系。

三、经典问题三：电路分析问题问题描述：一个电路由电源、电阻和电容器组成，求电路中电流变化的关系。

解析：电路分析是物理竞赛中常见的问题之一，我们需要通过电路中元件的连接方式和电流的分布来推导电路中电流的变化关系。

在此问题中，我们将通过欧姆定律和基尔霍夫定律来分析电路中的电流变化情况，并结合电容器的充放电特性来评估电路的稳定性。

四、经典问题四：热力学循环问题问题描述：一个理想气体经历了一系列等温和绝热过程，求该气体的净功输出和热效率。

解析：热力学循环是热力学中的重要概念，通过分析循环过程中理想气体的状态变化，我们可以推导出气体的净功输出和热效率的表达式。

《电学》部分一、选择题1、如下左图，灯泡的连接方式是[ D ]A、四灯串联B、L2L3L4并联后再与L1串联C、四灯并联D、L1L2L3并联后再与L4串联2、如上右图，滑动片P向右滑动时[ C ]A、电流表读数增大，电压表读数减小B、电流表和电压表的读数都增大C、电流表读数减小，电压表读数增大D、电流表和电压表的读数都减小3、如下左图，三灯泡的连接方式是[ B ]A、L1L2并联后再与L3串联B、三灯串联C、L2L3并联后再与L1串联D、三灯并联4、如上右图，各电阻的阻值都是10Ω，则电路的总电阻是[ D ]A、25ΩB、10ΩC、13ΩD、6Ω5、如下左图，S闭合时，电压表测的[ B ]A、电源电压B、L1两端的电压C、L2两端的电压D、L1和L2两端的电压6、如上中图，当S1连接触点1而S2断开时，A灯最亮，B、C两灯最暗且亮度相同，若将S1连接触点2而S2闭合，则[ C ] A、C灯最亮B灯最暗B、D灯最亮B灯最暗C、D灯最亮A灯最暗D、A灯最亮C灯最暗7、如上右图，电源电压为6V，当S闭合时，两个灯泡均不发光，用电压表测得AB间的电压为0，BC间的电压为6V。

这个电路的故障是[ A ]A、L1短路且L2断路B、L1和L2都断路C、L1断路且L2短路D、只有L2断路8、两个阻值不等的电阻R1和R2，串联时的总电阻是并联时的总电阻的k倍，那么k的取值范围是[ A ]A、k＞4B、4≥k＞3C、3≥k＞2D、2≥k＞19、某同学家的四盏灯泡突然全部熄灭，检查保险丝并未烧断，用测电笔试各处氖管都发光，该同学对故障作了四种判断，其中正确的是[ D ]A、室内线路某处短路B、进户线火线断路C、灯泡全部烧坏D、进户线零线断路10、三各相同的小灯泡，其额定功率18W，灯丝的电阻为2Ω，连接成如下左图电路，为了使每只灯泡都不超过其额定功率，那么此电路最多能消耗的功率为[ C ] A、54W B、36W C、27W D、18W11、如上右图，四个电阻都相等，且每个电阻的额定功率都是36W，那么，为使每个电阻的实际功率都不超过其额定值，其中R1的的功率的最大值是[ D ]A、60WB、36WC、16WD、4W【解】设R1两端的电压为1（也可以设通过R1的电流为1），则R3两端的电压为2，整个并联电路的电压为3。

初中物理电路分析专题(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《电路分析专题训练》----物理竞赛专题一知识准备：1、电流表要联在电路中，电压表要与被测电路联；2、串联电路中电流的关系是：电压的关系是：并联电路中电流的关系是：电压的关系是：3、分析电路时，电流表看作电压表看作方法：1、先根据电流的走向分析电路连接方式（串联或并联）2、再分析电表测量的内容（看电流表与什么串联，电压表与什么并联）3、最后根据电路中电流或电压的关系做出判断。

例1：如图1所示的电路，在甲、乙、丙处分别填上合适的电表。

练习：1、在图2中分别填上合适的电表2、在图3中分别填上电表或电源3、如图6-13所示，电路中两只灯泡L1和L2均发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表图6-13例2：如图4所示的电路中，电压表1V 、2V 和3V 分别测量的是_______、________和_______两端的电压；如果电压表1V 、2V 的示数分别为6V 和4V ，那么电压表3V 的示数为____V ．练习：1、如图6-16所示的电路中，电源电压保持不变.当开关S 1断开、S 2闭合时，电压表的示数为；当开关S 1闭合、S 2断开时，电压表的示数为3V ，则L 1和L 2两端的电压分别为（ ）A ．3V 和B ．和C ．3V 和D ．和3V2、如图5所示电路中，电源由4节干电池串联组成，当电路接通时。

电压表V 1的示数为4?V ，电压表V 2的示数为3?V ，三只电阻R 1、R 2、R 3两端的电压分别是 、 、 。

例3、在图15所示的电路中,电源电压不变。

闭合开关K ，电路正常工作。

一段时间后，发现其中一个电压表示数变大，则 （ ） (A)灯L 可能变亮。

(B)灯L 亮度可能不变。

(C)电阻R 可能断路。

第三节 电路动态变化问题当电路中某元件的电阻发生变化时（发生断路、短路或阻值改变等）,将导致其他元件的电压、电流发生变化,这就是电路的动态变化问题。

电路中的动态变化问题,多为滑动变阻器滑片移动,导致电路中电阻发生变化,引起电路中其他元件两端的电压和通过元件的电流发生变化。

关于变阻器引起的动态变化情况,先来考察下面的简单情况,如图8.47（a ）所示,在串联电路中,由12AB R R R =+可知,2R 阻值变大（或变小）将使总电阻AB R 变大（或变小）。

如图8.47（b ）所示,若是两个电阻组成的并联电路,由12111221AB R R R R R R R R ==++,可知2R 阻值变大（或变小）,同样也会使总电阻AB R 变大（或变小）。

很容易证明,在由串、并联组成的混联电路中,任一电阻阻值的变大（或变小）都将引起总电阻的变大（或变小）。

这个结论对电路分析是很有用的。

例1 如图8.48（a ）所示,定值电阻0R ,1R 与滑动变阻器2R 组成串联电路,电源电压不变。

当变阻器滑片P 向右移动时,试分析以下问题：（1）电压表1V ,2V ,V 以及电流表A 的示数1U ,2U ,U 和I 将如何变化？（2）比较电压表1V ,2V ,V 示数变化量绝对值的大小关系：1U ∆________2U ∆,U ∆_________2U ∆。

（3）确定下列物理量的比值：1U I =_________,2U I =________,UI =________；1U I ∆=∆________,2U I ∆=∆________,UI∆=∆_________。

（4）若滑片P 从最左端缓慢滑到最右端,在图8.48（b ）中画出1U ,2U ,U 随电流I 的图像,并标清楚关键点的坐标。

设电源电压为U 总。

分析与解 （1）滑片P 向右滑动时,变阻器电阻连人电路部分的阻值变大,则整个电路的总电阻变大,因此电路中的电流I 减小,定值电阻0R ,1R 两端的电压分别为00U IR =,11U IR =,则0U ,1U 减小；而2R 阻值变大,I 减小,由22U IR =无法判断出2U 的变化情况。

初中物理竞赛电学部分辅导例题1：某人设计了下图所示电路，电路中变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是（）A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先减小，然后增大到原值D．安培表的示数先增大，然后减小到原值例题2：可充电电池的额定电压约为1.3伏特。

当电流从正极流入、从负极流出时即可充电。

充电电流在20毫安—40毫安范围内比较适合。

现有一个额定输出电压为36伏特，额定输出电流为0.5安培的电源，还有电阻值为100欧姆、510欧姆、1000欧姆、2200欧姆和6800欧姆的几个电阻器供选用。

请选择适当的电阻，构成简单的充电电路，可以分别给一节或两节电池充电，不必更换所用电阻器。

1．画出电路图（画出两节充电电池）2．如果通往充电电池的两条导线短路，电阻器消耗的电功率是多少？例题3：图1为一种电磁炉的原理示意图，它是利用高频电流在电磁炉内部线圈中产生磁场，磁化铁磁性材料制成的烹饪锅，在锅体形成无烽小的涡流（感应电流）而产生焦耳热。

同时被磁化的铁磁材料分子因摩擦，碰撞而发热。

从而使锅体自身发热达到加热食物的目的。

（1）使用电磁炉加热食物时，不产生明火，无烟尘，无废气，清洁、高效、节能。

请写出电磁炉在使用中可能涉与到的物理知识（只写名称不写内容，不少于10个可得满分）（2）在使用电磁炉时，炉和锅之间的热是由______传递给_____的。

电磁炉加热食物的过程中消耗______能转化为_____能；若用该电磁炉1次蒸熟5个馒头需用时间25min，那么1次只蒸熟1个同样大小的馒头大约需要_____min。

（3）某款电磁炉性能参数如下表所示：型号额定电压额定功率功率调节范围温度调节范围热效率SC-16 200V 50Hz 1600W 450W---1600W 70O C---240O C 大于90%根据上表数据，若电磁炉在功率调节和温度调节的范围内，加热温度随功率调节的变化图象是一直线，电磁炉工作电压正常，在1个标准大气压下，烧开一锅质量为3kg，温度为22O C的水最多需要多少时间（不计锅吸热与热散失）例题4：用电流表和电压表测电流和电压时，通常并不考虑仪表本身电阻对待测电路的影响，而将其视为“理想仪表”即认为电流表的内阻为零，电压表的内电阻为无限大。

电路设计问题一1．在图的电路中，R为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器（2安，0～10欧）；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～0.6安、0～3安；电池组为新干电池3节串联。

两只电表的量程可采用以下4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用 [ ]A．0～0.6安和0～1.5伏。

B．0～3安和0～15伏。

C．0～0.6安和0～3伏。

D．0～3安和0～3伏。

思路点拨电学实验中，为了安全、准确地测量和读取实验数据，应该注意正确地选用有关的仪表，通常最值得注意的有两点：首先要注意安全，即被测量的物理量的值不能超过所用仪表允许测量的最大值(即此仪表的量程)；其次要使被测量量能尽量清楚准确地显示出来，这就要求不能盲目地选用大量程的仪表而应该根据被测量量的大小来选用适当大小量程的仪表，例如有量程为10A的电流表和量程为1A的电流表各一只，要测量约为0．8A的电流的大小，显然应选用量程为1A的电流表来进行测量，如果盲目地选大量程的表而选用了量程为10A的电流表去测量，此时尽管被测电流没有超过此表的量程，是很安全的(即不会因超量程而损坏电表)，但被测电流相对于此表的满偏电流来说是太小了，则此时电流表的指针将偏转很少，这是很难将其电流值读准的．结合本题的实验电路和所提供的可供选择的器材来考虑：电源为3节新电池串联，则其所能提供的电压为4．5V，由于有一滑动变阻器与待测电阻串联，注意到待测电阻约为5Q，滑动变阻器最大阻值为10Q，则通过调节滑动变阻器，可以使待测电阻上的电压在1．5V至4．5V的范围内变化．这样，为测量待测电阻两端的电压，电压表的量程应选用0～3V(如选用0～15)V量程，则测量待测电阻上电压时电压表指针偏转都会太少，这样读数的误差将太大而影响实验结果．而选用0～3V量程时，则可通过滑动变阻器的调节，使加在待测电阻上的电压在3V以内变化，这样，电压的读数误差就小多了．而所测出的待测电阻的阻值，并不会因为加在它两端的电压小了而不准．加在待测电阻两端的电压最大值限制为3V，则通过它的电流便被限制在约0．6A之内，所以电流表的量程应选0～0．6A．由上可见，本题的C为正确选项。

初中电路竞赛试题及答案一、选择题1. 电路中电流的单位是（）。

A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 在串联电路中，电阻R1和R2串联，总电阻R等于（）。

A. R1 + R2B. R1 - R2C. R1 × R2D. R1 / R2答案：A3. 并联电路中，通过电阻R1和R2的电流之比为（）。

A. R1 / R2B. R2 / R1C. 1 / (R1 + R2)D. 1 / (R2 - R1)答案：A4. 欧姆定律表明，导体两端的电压U与通过它的电流I之间的关系是（）。

A. U = IRB. U = I / RC. U = R / ID. U = R × I答案：A5. 电路中并联电阻的总电阻Rt与各个电阻之间的关系是（）。

A. Rt = R1 + R2 + R3B. Rt = R1 × R2 / (R1 + R2)C. Rt = 1 / (1/R1 + 1/R2 + 1/R3)D. Rt = R1 × R2 × R3 / (R1 + R2 + R3)答案：C二、填空题1. 电路中电流的流动方向是从电源的正极出发，经过负载，最后回到电源的______。

答案：负极2. 串联电路中，总电阻等于各个电阻之______。

答案：和3. 并联电路中，总电阻的倒数等于各个电阻倒数之______。

答案：和4. 欧姆定律的公式为U = IR，其中U表示电压，I表示电流，R表示______。

答案：电阻5. 电路中，如果电阻R1和R2并联，那么通过R1和R2的电压是______的。

答案：相等三、计算题1. 已知电阻R1=10Ω，R2=20Ω，并联后接在电压为12V的电源上，求通过R1和R2的电流。

答案：通过R1的电流为1.2A，通过R2的电流为0.6A。

2. 一个串联电路中，电阻R1=5Ω，R2=10Ω，电源电压为15V，求电路中的总电流。

答案：电路中的总电流为0.75A。

分析：两个电压表使电路看起来比较复杂，摘掉两个电压表后，把电压表所在支路擦除，电阻的串联方式如图３（乙）所示。两图比较可知，电压表Ｖ１测量的是Ｒ１和Ｒ３两端的电压Ｕ１＋Ｕ３，电压表Ｖ２测量的是Ｒ１和Ｒ２两端的电压Ｕ１＋Ｕ２，两个电压表的示数之和大于电源电压。
３．直线法
直线法是一种普遍适用的简化电路的方法，是在上述两种方法的基础上，把不规范电路简化成规范电路的方法。在识别电路、分析电路变化等方面有不可替代的的作用。具体方法步骤是：将电路从电源正负极处断开，结合电流流向法，拉长和缩短某一段导线，使各组元器件都在一条直线上，一次不成，可逐次分步完成。
判断 表的变化还可以根据串联电路的电压特点来分析：
R2减小→U2减小→U1增大→ 表变大。
[例2]如图2，当滑片P向左移动时， 表和 表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。我们可以将电流表简化成导线，将电压表简化成断开的开关或干脆拿掉。此时可以容易地看出，这是一个串联电路。而且发现滑动变阻器的滑片已经悬空，滑动变阻器变成了定值电阻，电流表测串联电路的电流，所以 表示数不变。即：P左移→R1+R2不变→ 不变
2、开关的断开或闭合引起电路中电学物理量的变化
（1）．串联电路中开关的断开或闭合引起的变化
[例5]在如图5所示的电路中，将开关S闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
分析：在开关尚未闭合前，电流表测量的是串联电路的电流值，由于此时电阻较大，故电流较小；开关S闭合后，电阻R2被局部短路，电路中的电阻只有R1了，因此电流表的示数将变大。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

初中物理竞赛题初中物理竞赛题是一项旨在测试学生对物理知识和应用能力的竞赛活动。

参加这项竞赛的学生需要具备扎实的物理学知识基础，熟悉常见的物理实验和测量方法，并能够独立思考和解决物理问题。

以下是一些常见的初中物理竞赛题。

问题一：测量方法小明想要测量一段铁链的长度，请问他应该选择什么样的测量方法？请列举至少三种测量方法，并简要介绍其原理。

解答：小明应该选择适合的测量方法来测量铁链的长度。

以下是三种常见的测量方法：1. 直尺测量法：直接使用直尺测量铁链的长度。

将直尺的零刻度与铁链的一端对齐，然后读取铁链的另一端与直尺刻度差值，即可得到铁链的长度。

这种方法的原理是直尺的刻度已经被标定，可以直接读取长度。

2. 延伸测量法：使用一个可以延伸的测量工具，如卷尺、钢尺等，将测量工具的一端与铁链的一端对齐，然后延伸铁链的长度，直到测量工具的另一端与铁链的另一端对齐。

读取延伸测量工具上的刻度差值，即可得到铁链的长度。

这种方法的原理是测量工具可以延伸，并且刻度已经被标定。

3. 光学测量法：使用光学仪器测量铁链的长度。

将铁链放置在光学测量仪器上，观察和测量铁链的长度。

这种方法的原理是光学测量仪器可以精确测量物体的尺寸，如显微镜、激光测距仪等。

问题二：力的计算小明用一个弹簧测力计测量某个物体所受的重力，结果为20N，请问这个物体的质量是多少？（假设重力加速度为10m/s²）解答：根据力的定义，力等于物体质量乘以重力加速度。

已知力为20N，重力加速度为10m/s²，可以使用此公式来计算物体的质量：F = m * g其中，F代表力，m代表质量，g代表重力加速度。

由于已知了力和重力加速度的数值，可以将其代入公式进行计算：20N = m * 10m/s²m = 20N / 10m/s² = 2kg因此，物体的质量为2kg。

问题三：电路分析如图所示为一个电路图，请问开关S打开后，电流从哪个方向流过电阻R1和电阻R2？解答：根据电路图可知，在开关S关闭时，电阻R1和电阻R2处于串联状态。
