使用Matlab进行心电图分析与心律失常检测的方法总结引言心电图是一种用来记录心脏电活动的方法，通过测量心脏产生的电信号，并将其转化为图形，可以帮助医生判断心脏的健康状况。
心电图分析在医学诊断中具有重要的意义，可以帮助医生发现心脏疾病的异常情况。
其中，心律失常是一种常见的心脏疾病，严重的心律失常可能危及患者的生命安全，因此心律失常检测具有重要的临床价值。
本文将介绍使用Matlab进行心电图分析与心律失常检测的方法，并总结一些相关的技术和工具。
心电图的基本原理心电图的基本原理是依靠测量心脏产生的电信号，并将其转化为图形显示。
正常情况下，心脏的电信号呈现出一定的规律性，通过观察和分析心电图波形，可以判断心脏的健康状况。
心电图分析的步骤使用Matlab进行心电图分析的一般步骤如下：1. 导入心电图数据：将采集到的心电图数据导入Matlab中，通常可以使用文本文件或者导入工具进行导入。
2. 数据预处理：对导入的心电图数据进行预处理，包括滤波、去噪和去基线等操作。
滤波可以去除信号中的噪声和干扰，使信号更加平滑；去噪可以去除信号中的伪迹和杂散噪声，提高信号质量；去基线可以去除信号中的直流分量，使信号更易于分析。
3. 特征提取：通过分析心电图波形，提取一些特征参数来描述心脏电活动的特点。
常见的特征参数包括R峰的位置、T峰的形态、QRS波群的宽度和波形形态等。
通过这些特征参数，可以对心脏电活动进行定量分析和比较。
4. 心律失常检测：根据特定的算法和规则，对提取的特征参数进行心律失常检测。
常见的心律失常包括心房颤动、室性心动过速、室上性心动过速等。
通过分析心电图波形和特征参数，可以判断出心律失常的类型和程度。
5. 结果显示：将心电图分析的结果通过图形显示出来，以便医生进行观察和诊断。
通常可以显示心电图波形、特征参数和心律失常检测结果等。
心电图分析的工具和函数在Matlab中，有一些常用的工具和函数可以用于心电图分析，包括信号处理工具箱、波形处理工具箱、模式识别工具箱等。
《生物医学信号处理》实习报告图1-1标准的心电波形图不同导联所记录的心电图,在波形表现上会有所不同,但一个正常的心电波形周期图基本上都是由一个P波,一个Q R S披群,一个T波以及过渡期所组成"有时在T波后,还会出现一个小的U波"心电信号的这些特征波形和过渡期均代表着一定的生理学意义,现以M L H导联的正常心电图波形为例,如图(1一l)所示,对心电波形的主要组成及其特点进行简要介绍"。
(1)P波:也叫心房去极波,反映的是左右两心房去极化过程的电位变化"波形一般圆钝光滑,历时0.08一0.11:,波幅不超过0.25m V"两心房复极化过程所产生的电位变化称为T a波,它通常与P一R段!Q RS波群或S一T段重叠在一起,且波幅很低,在心电图上不易辨认"。
(2)P一R间期(或称P一Q间期):是P波起点到Q R S波群起点之间的时间间隔,反映了自心房除极开始至心室除极开始的一段时间"正常成人的P一R间期为0.12一0.20:"若超过0.205,一般表明有房室传导阻滞的发生"P一R间期的长短与年龄及心率有关。
(3)Q RS波群:反映两心室去极化过程的电位变化"典型的Q R S 波群包括三个紧密相连的电位波动:第一个向下的波称为Q波;紧接着是向上!高而尖峭的R波;最后是向下的S波"在不同导联中,这三个波不一定都出现,各波的幅度变化也较大"历时约0.06一0.105"。
(4)S一T段:指QR S波群终点与T波起点之间的线段,一般与零电位基线平齐"在这段时期内,因心室各部分都已全部进入除极化状态,但尚未开始复极,故心室各部分之间没有电位差存在,心电曲线恢复到基线水平"但若有冠状动脉供血不足或心肌梗死等情况发生时,S一T段常会偏离基线,并超过一定的幅度范围"。
计算机信息处理课程设计说明书题目：基于MATLAB的心电信号分析学院（系）：年级专业：学号：学生姓名：指导教师：燕山大学课程设计（论文）任务书院（系）：基层教学单位：说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
2014年12月 01日摘要心电信号是人们认识最早、研究最早的人体生理电信号之一。
目前心电检测已经成为重要的医疗检测手段，但是心电信号的相关试验及研究依然是医学工作者和生物医学工程人员的重要议题。
信号处理的基本概念和分析方法已应用于许多不同领域和学科中，尤其是数字计算机的出现和大规模集成技术的高度发展，有力地推动了数字信号处理技术的发展和应用。
心电信号是人类最早研究并应用于医学临床的生物电信号之一，它比其他生物电信号便易于检测，并具有较直观的规律性，对某些疾病尤其是心血管疾病的诊断具有重要意义。
它属于随机信号的一种，用数字信号处理的方法和Matlab软件对其进行分析后，可以得到许多有用的信息，对于诊断疾病有非常重要的参考价值。
本课题基于matlab对心电信号做了简单的初步分析。
直接采用Matlab 语言编程的静态仿真方式、对输入的原始心电信号，进行线性插值处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成程序编写、调试及功能测试，得出一定的结论。
关键词： matlab 心电信号线性插值频谱分析目录一：课题的目的及意义 (1)二：设计内容与步骤 (1)1．心电信号的读取 (1)2．对原始心电信号做线形插值 (3)3．设计滤波器 (5)4．对心电信号做频谱分析 (6)三：总结 (7)四：附录 (8)五：参考文献 (12)一：课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。
然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。
如何使用Matlab进行心电信号分析和心律失常检测引言：心电信号分析和心律失常检测是临床医学和生物医学工程领域中重要的研究内容。
随着计算机技术的发展和数据处理的能力提升，基于Matlab的心电信号分析方法逐渐成为了研究人员的首选。
本文将介绍如何使用Matlab进行心电信号分析和心律失常检测，包括数据预处理、特征提取和分类识别等方面。
一、数据预处理心电信号采集设备通常会在测量过程中引入一些噪声，而且数据量庞大，因此在进行心电信号分析之前，首先需要进行数据预处理。
Matlab提供了多种函数和工具箱用于数据预处理，包括滤波、降噪和去除基线漂移等。
1.1 滤波滤波是常用的数据预处理方法之一，可以去除心电信号中的高频噪声和低频干扰。
Matlab中提供了多种数字滤波器设计和滤波函数，如低通滤波器、高通滤波器和带通滤波器等。
根据信号的特点和需求，选择适当的滤波器进行滤波处理。
1.2 降噪降噪是为了减少心电信号中的噪声干扰，提高信号的质量。
Matlab提供了多种降噪方法，如小波降噪、局部平均法和高斯滤波等。
可以根据信号的特点选择适当的降噪方法进行处理。
1.3 基线漂移去除由于测量设备和生理原因等因素，心电信号中常常存在基线漂移，即信号整体上升或下降的现象。
这种漂移会干扰信号的分析和处理，因此需要进行去除。
Matlab提供了多种去除基线漂移的方法，如线性拟合法和小波去噪法等。
二、特征提取心电信号中包含了丰富的生理和病理信息，通过提取心电信号的特征可以更好地进行心律失常的检测和分类。
Matlab提供了多种特征提取函数和工具箱，如时域分析、频域分析和小波分析等。
2.1 时域分析时域分析主要针对心电信号的时间特性进行分析，如心跳间期、QRS波峰和ST段变化等。
Matlab提供了多种时域特征提取函数，如平均心率、标准差和RR间期等。
2.2 频域分析频域分析主要针对心电信号的频率特性进行分析，如心率变异性和频率成分等。
Matlab提供了多种频域特征提取函数，如功率谱密度和频谱熵等。
![毕业设计(论文)-基于matlab的心率检测系统[管理资料]](https://img.taocdn.com/s1/m/36e860f216fc700aba68fcc6.png)
毕业设计（论文）题目：基于matlab的心率检测系统学院：信息工程学院专业名称：电子信息工程班级学号：学生姓名：指导教师：二O16 年06 月基于matlab的心率检测摘要：1984年，美国MathWorks公司正式推出了商业数学软件matlab。
这是一款用于算法的研发、数据的可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。
在国际学术中，matlab已经公认为方便、准确、可靠的科学计算标准软件。
在研发部门，matlab更被认作高效研究、开发的首要软件。
如今，matlab更是已经渗透到我们生活的各行各业。
这次对心率的检测也用到了强大的matlab。
由于matlab包含了众多的函数，我们可以利用这些函数来处理心电信号的显示、滤波及RQS波的检测等。
本次设计中运用到了GUI，这样可以很方便直观的显示我们需要的波形及更快捷的对波形进行一系列的操作。
对心电数据的显示可以用matlab中的textread函数。
在滤波中更是可以用到众多的滤波函数如buttord函数、butter函数及blackman函数等。
在这次毕设中，对心电信号的滤波采用的是带通滤波器加上hamming窗滤波器，这样可以有效的减少噪声的干扰。
对RQS波的检测采用的是动态阈值法。
这种方法在实际运用中成功率很高，并且算法思路清晰简明。
对于心率的检测，在用动态阈值法找到R波后，就可以同过编程来计算心率。
关键词：matlab、心率检测、RQS波检测、滤波指导老师签名：Heart rate detection based on matlabStudent name : Zhong Wei Qiao Class: 12041440Supervisor: Yang Su HuaAbstract: In 1984, the United States MathWorks company officially launched the commercial mathematical software is a high technology computing language and interactive environment for the development of algorithms,data visualization, data analysis and numerical the international has been recognized as a convenient, accurate and reliable scientific computing standard R & D is recognized as an effective research and development of the first ,matlab is already penetrated into all walks of life in our lives.The detection of heart rate also used a powerful matlab in this matlab contains a large number of functions,we can use these functions to deal with the ECG signal display, filter and RQS wave design is applied to the GUI,this can be very convenient and intuitive display we need the waveform and more efficient to carry out a series of operation of the display of ECG data can be used in textread matlab the filter is to use a large number of filter functions such as buttord function, Blackman function and butter function and so this complete set, the ECG signal filtering using a band-pass filter and Hamming window filter, which can effectively reduce the noise dynamic threshold method is used to detect the RQS method in practical application success rate is very high, and the algorithm is clear and heart rate detection, after using the dynamic threshold method to find the R wave, you can use the program to calculate the heart rate.Keyword：matlab,heart rate detection ,RQS wave detection ,filterSignature of Supervisor:目录1 前言课题的背景及意义 (3)国内外研究概况及发展趋势 (3)研究的内容及实验方案 (4)2 心电信号及其特征心电信号的产生 (8)心电信号的特点 (9)心电信号频域特点 (9)心电信号时域特点 (10)3 心电信号的预处理心电信号预处理的意义 (11)滤波方案的设计与分析 (13)低通配合窗函数滤波 (14)带通配合窗函数滤波 (14)最终方案的选择 (16)4 心电信号RQS波的复检RQS波的检测方案与分析 (19)方案选择与处理 (21)5 心电信号的心率检测心率计算 (23)6 系统软件设计GUI结构设计 (24)模块实现 (26)7总结 (27)参考文献 (28)致谢 (29)附录 (30)第一章前言当前，我国的心脑血管疾病仍呈逐年上升趋势。
利用MATLAB进行心电图信号处理与分析心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要手段，通过对心电图信号的处理与分析可以帮助医生判断患者的心脏健康状况。
MATLAB作为一种功能强大的科学计算软件，被广泛运用于心电图信号处理与分析领域。
本文将介绍如何利用MATLAB进行心电图信号处理与分析，包括信号预处理、特征提取、心率检测等内容。
1. 信号预处理在进行心电图信号处理之前，首先需要对原始信号进行预处理，以提高后续分析的准确性和可靠性。
常见的信号预处理方法包括滤波、去噪和基线漂移校正等。
1.1 滤波滤波是信号处理中常用的技术，可以去除信号中的噪声和干扰，保留有用的信息。
在心电图信号处理中，常用的滤波方法包括低通滤波、高通滤波和带通滤波等。
MATLAB提供了丰富的滤波函数和工具箱，可以方便地实现各种滤波操作。
1.2 去噪心电图信号往往受到各种干扰和噪声的影响，如肌肉运动、呼吸运动等。
去噪是信号预处理中至关重要的一步，可以有效提取出心电活动的真实信息。
MATLAB中有多种去噪算法可供选择，如小波去噪、均值滤波等。
1.3 基线漂移校正基线漂移是指心电图信号中由于各种原因引起的直流成分变化，会影响后续特征提取和分析的准确性。
在预处理阶段需要对基线漂移进行校正，以保证后续分析结果的可靠性。
MATLAB提供了多种基线漂移校正方法，如多项式拟合、小波变换等。
2. 特征提取特征提取是对经过预处理的心电图信号进行进一步分析和抽取有意义的特征信息。
常见的特征包括R峰位置、QRS波群宽度、ST段变化等，这些特征可以反映心脏活动的规律和异常情况。
2.1 R峰检测R峰是心电图中QRS波群中最高点对应的峰值，通常用于计算心率和分析心脏节律。
MATLAB提供了多种R峰检测算法，如基于阈值法、基于波形相似性比较法等。
通过R峰检测可以准确计算心率，并进一步分析心脏节律是否规律。
2.2 QRS波群特征提取除了R峰位置外，QRS波群中的形态和宽度也包含了丰富的信息。
Matlab中的心电图分析与生理信号处理技术心电图（ECG）是测量人体心脏活动的一种常用方法，在医学领域具有重要意义。
为了更好地理解和分析心电图数据，研究者们不断探索和开发新的心电图分析与生理信号处理技术。
本文将介绍Matlab中的心电图处理工具和方法，以及它们在心脏疾病诊断和监测中的应用。
心电图是通过记录心脏电活动而得到的，它的分析可以帮助医生诊断心脏病变，判断心脏健康状况。
Matlab作为一种功能强大的计算环境和编程语言，被广泛应用于心电图数据的处理和分析。
在Matlab中，有许多用于心电图处理的工具箱和函数，如BioSig、EEGLAB和WFDB等。
这些工具可用于读取心电图数据、预处理、特征提取和信号处理等操作。
首先，读取心电图数据是进行心电图分析的第一步。
在Matlab中，可以使用wfdb库函数读取和解析MIT-BIH心电图数据库中的数据。
这个数据库是心电图研究中广泛使用的一个标准数据集，包含多种心脏病变的记录。
通过使用wfdb库函数，可以方便地获取这些数据并进行后续处理。
在读取数据之后，预处理是一个重要的步骤。
通常，心电图数据中会包含各种噪音和干扰，如基线漂移、肌电干扰和电源干扰等。
为了提高数据质量，需要对这些噪音进行滤波和去除。
在Matlab中，可以使用滤波器函数对心电图信号进行滤波处理。
常用的滤波方法包括低通滤波、高通滤波和带通滤波等。
滤波操作可以提高信号质量，并减少噪音对后续分析的影响。
除了滤波，特征提取也是心电图分析的关键环节。
心电图信号中包含了许多与心脏活动相关的特征信息，如QRS波群、P波和T波等。
这些特征可以用来分析心脏节律和诊断心脏疾病。
在Matlab中，可以使用各种函数和算法来提取这些特征。
例如，利用Matlab中的内置函数，可以计算QRS波群的峰值、峰宽和波形面积等。
此外，还可以使用自定义的算法来提取其他特征，如RR间期、ST段抬高和QT间期等。
在特征提取之后，需要进行进一步的信号处理和分析。
基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物信号，可以通过分析和处理心电信号来诊断心脏病和其他心血管疾病。
在本文中，我将介绍基于MATLAB的心电信号分析与处理的设计方案。
首先，我们需要明确任务的目标和需求。
心电信号的分析与处理主要包括以下几个方面：心率分析、心律失常检测、心电特征提取和心电图绘制。
下面将详细介绍每一个方面的设计方案。
1. 心率分析：心率是心电信号中最基本的参数之一，可以通过计算心电信号的RR间期来得到。
RR间期是相邻两个R波之间的时间间隔，R波是心电信号中最明显的波峰。
我们可以使用MATLAB中的信号处理工具箱来计算RR间期。
首先，我们需要对心电信号进行预处理，包括滤波和去除噪声。
常用的滤波方法有低通滤波和高通滤波。
低通滤波可以去除高频噪声，高通滤波可以去除低频噪声。
MATLAB中的fir1函数可以用于设计滤波器。
然后，我们可以使用MATLAB中的findpeaks函数来检测R波的位置。
findpeaks函数可以找到信号中的峰值，并返回峰值的位置和幅值。
通过计算相邻两个R波的时间间隔，就可以得到心率。
2. 心律失常检测：心律失常是心脏节律异常的一种表现，可以通过心电信号的特征来检测。
常见的心律失常包括心房颤动、心室颤动等。
我们可以使用MATLAB中的自动检测算法来检测心律失常。
首先，我们需要对心电信号进行预处理，包括滤波和去除噪声，同心率分析中的方法相同。
然后，我们可以使用MATLAB中的心律失常检测工具箱来进行心律失常检测。
心律失常检测工具箱提供了多种自动检测算法，包括基于模板匹配的方法、基于时间域特征的方法和基于频域特征的方法。
根据具体的需求和数据特点，选择合适的算法进行心律失常检测。
3. 心电特征提取：心电信号中包含丰富的信息，可以通过提取心电特征来辅助心脏疾病的诊断。
常见的心电特征包括QRS波群宽度、ST段变化和T波形态等。
我们可以使用MATLAB中的特征提取工具箱来提取心电特征。
如何使用Matlab进行心电信号处理与分析1. 引言心电信号是一种重要的生理信号，对心脏病的诊断和监测起着至关重要的作用。
Matlab是一种功能强大的工具，用于信号处理和数据分析，特别适用于心电信号处理。
本文将介绍如何使用Matlab进行心电信号处理与分析的方法和技巧。
2. 数据读取和预处理首先，需要将采集到的心电信号从数据文件中读取到Matlab中进行后续处理和分析。
可以使用Matlab提供的函数（如load、importdata等）来读取常见的数据格式（如txt、csv等）。
在读取完成后，进行数据预处理以去除可能存在的噪声和干扰。
常见的预处理方法包括滤波和去噪。
滤波可以通过设计数字滤波器（如低通滤波器、带通滤波器等）或应用现有的滤波器函数（如butter、cheby1等）来实现。
去噪可以通过信号处理技术（如小波变换、小波阈值去噪等）来实现。
3. 心电信号特征提取在预处理完成后，需要从心电信号中提取出有用的特征。
这些特征可以用于心脏异常的诊断和疾病监测。
常见的特征包括心率、QRS波群宽度、ST段和T波等。
心率可以通过计算RR间期的倒数来获得，即心率=60/RR间期。
QRS波群宽度可以通过计算QRS波群的起始点和结束点之间的时间差来获得。
ST段和T波的特征可以通过计算它们的幅值、持续时间和斜率来获得。
Matlab提供了许多函数和工具箱，可以方便地实现这些特征的提取。
例如，可以使用Matlab中的QRS检测函数（如ecgQRSdetect）来检测QRS波群，并计算起始点和结束点的时间差。
类似地，可以使用Matlab中的函数（如ecgwaveform）来计算ST段和T波的特征。
4. 心电信号分析心电信号分析常用于心脏病的诊断和疾病监测。
Matlab提供了许多工具和函数，可用于心电信号的分类和模式识别。
以下是一些常见的心电信号分析方法和技术：4.1 心律失常检测心律失常是一种常见的心脏问题，对人体健康产生重大影响。

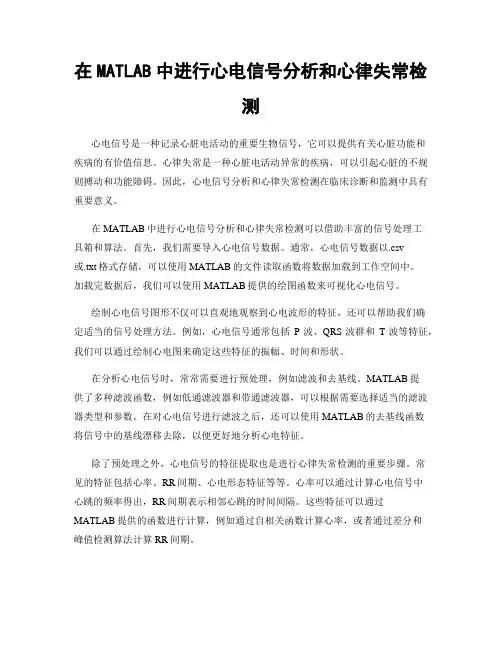

在MATLAB中进行心电信号分析和心律失常检测心电信号是一种记录心脏电活动的重要生物信号，它可以提供有关心脏功能和疾病的有价值信息。
心律失常是一种心脏电活动异常的疾病，可以引起心脏的不规则搏动和功能障碍。
因此，心电信号分析和心律失常检测在临床诊断和监测中具有重要意义。
在MATLAB中进行心电信号分析和心律失常检测可以借助丰富的信号处理工具箱和算法。
首先，我们需要导入心电信号数据。
通常，心电信号数据以.csv或.txt格式存储，可以使用MATLAB的文件读取函数将数据加载到工作空间中。
加载完数据后，我们可以使用MATLAB提供的绘图函数来可视化心电信号。
绘制心电信号图形不仅可以直观地观察到心电波形的特征，还可以帮助我们确定适当的信号处理方法。
例如，心电信号通常包括P波、QRS波群和T波等特征，我们可以通过绘制心电图来确定这些特征的振幅、时间和形状。
在分析心电信号时，常常需要进行预处理，例如滤波和去基线。
MATLAB提供了多种滤波函数，例如低通滤波器和带通滤波器，可以根据需要选择适当的滤波器类型和参数。
在对心电信号进行滤波之后，还可以使用MATLAB的去基线函数将信号中的基线漂移去除，以便更好地分析心电特征。
除了预处理之外，心电信号的特征提取也是进行心律失常检测的重要步骤。
常见的特征包括心率、RR间期、心电形态特征等等。
心率可以通过计算心电信号中心跳的频率得出，RR间期表示相邻心跳的时间间隔。
这些特征可以通过MATLAB提供的函数进行计算，例如通过自相关函数计算心率，或者通过差分和峰值检测算法计算RR间期。
在进行心律失常检测时，可以根据心电信号的特征来判断是否存在异常。
例如，心律失常通常表现为心率加快或减慢、心律不齐等。
我们可以通过设置阈值或者使用机器学习算法来判断心律失常的存在。
MATLAB提供了多种机器学习工具箱，例如支持向量机和神经网络等，可以根据已知的心律失常数据进行训练并进行分类预测。
除了特征提取和心律失常检测，MATLAB还可以用于心电信号的可视化和报告生成。
基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物电信号，可以反映人体心脏的电活动情况。
通过对心电信号的分析与处理，可以帮助医生判断心脏的健康状况，诊断心脏疾病，并且对心脏病患者的治疗和康复起到重要的辅助作用。
本文将介绍基于MATLAB的心电信号的分析与处理设计。
首先，我们需要了解心电信号的基本特征和采集方式。
心电信号是由心脏肌肉的电活动引起的，通常采用心电图仪进行采集。
心电信号的主要特征包括心跳周期、心率、QRS波群等。
心电信号的采样频率通常为200Hz或以上，以保证信号的准确性和完整性。
在MATLAB中，我们可以使用多种方法对心电信号进行分析和处理。
首先，我们可以使用滤波器对信号进行去噪处理。
心电信号中常常存在各种噪声，如高频噪声、低频噪声和基线漂移等。
通过设计合适的滤波器，可以有效地去除这些噪声，提取出心电信号的有效信息。
其次，我们可以对心电信号进行特征提取。
心电信号的特征提取是心电信号分析的关键步骤，可以帮助我们了解心脏的电活动情况。
常用的特征包括心跳周期、心率、QRS波群的振幅和宽度等。
通过计算这些特征，可以得到心电信号的定量描述，为后续的诊断和治疗提供依据。
接下来，我们可以进行心电信号的分类和识别。
心电信号的分类和识别是心电信号分析的重要任务，可以帮助医生判断心脏的健康状况和诊断心脏疾病。
常见的分类和识别任务包括心律失常的检测、心脏病的诊断和心脏异常的监测等。
通过使用机器学习和模式识别算法，我们可以对心电信号进行自动分类和识别，提高诊断的准确性和效率。
此外，我们还可以进行心电信号的可视化和展示。
通过绘制心电图和心电波形，可以直观地展示心电信号的变化和特征。
MATLAB提供了丰富的绘图函数和工具箱，可以方便地进行数据可视化和结果展示。
通过对心电信号的可视化和展示，医生和研究人员可以更好地理解和分析心电信号，为临床诊断和科研工作提供支持。
综上所述，基于MATLAB的心电信号的分析与处理设计涉及到信号去噪、特征提取、分类和识别以及可视化和展示等多个方面。
基于MATLAB的心电信号的分析与处理设计心电信号是一种记录心脏活动的生理信号，它对于诊断心脏疾病和监测心脏健康非常重要。
基于MATLAB的心电信号分析与处理设计可以帮助医生和研究人员更好地理解心电信号，并从中提取有用的信息。
本文将详细介绍基于MATLAB的心电信号的分析与处理设计的步骤和方法。
首先，我们需要准备心电信号的数据。
可以从心电图仪器或数据库中获取心电信号数据。
在MATLAB中，可以使用`load`函数加载数据文件，并将其存储为一个向量或矩阵。
接下来，我们需要对心电信号进行预处理。
预处理的目的是去除噪声、滤波和去除基线漂移等。
常用的预处理方法包括滤波器设计、噪声去除和基线漂移校正。
在MATLAB中，可以使用`filtfilt`函数进行滤波，使用`detrend`函数进行基线漂移校正。
然后，我们可以对预处理后的心电信号进行特征提取。
特征提取是从信号中提取有用的信息，用于心脏疾病的诊断和监测。
常用的特征包括心率、QRS波形、ST段和T波形。
在MATLAB中，可以使用`findpeaks`函数找到QRS波形的峰值，并计算心率。
可以使用`findpeaks`函数找到ST段和T波形的峰值，并计算ST段和T波形的振幅。
接着，我们可以进行心电信号的分类和识别。
心电信号的分类和识别是根据特征提取的结果，将心电信号分为不同的类别，并进行心脏疾病的诊断和监测。
常用的分类和识别方法包括支持向量机、神经网络和决策树等。
在MATLAB中，可以使用`fitcsvm`函数进行支持向量机分类，使用`patternnet`函数进行神经网络分类，使用`fitctree`函数进行决策树分类。
最后，我们可以对心电信号进行可视化和报告生成。
可视化和报告生成可以将分析和处理结果以图形和文字的形式展示出来，便于医生和研究人员进行查看和分析。
在MATLAB中，可以使用`plot`函数进行信号的绘制，使用`title`函数和`xlabel`函数添加标题和坐标轴标签，使用`saveas`函数保存图形为图片文件，使用`fprintf`函数将分析结果输出到文本文件。
根据MATLAB的⼼电信号分析计算机信息处理课程设计说明书题⽬：基于MATLAB的⼼电信号分析学院（系）：年级专业：学号：学⽣姓名：指导教师：燕⼭⼤学课程设计（论⽂）任务书院（系）：基层教学单位：说明：此表⼀式四份，学⽣、指导教师、基层教学单位、系部各⼀份。
2014年12⽉ 01⽇摘要⼼电信号是⼈们认识最早、研究最早的⼈体⽣理电信号之⼀。
⽬前⼼电检测已经成为重要的医疗检测⼿段，但是⼼电信号的相关试验及研究依然是医学⼯作者和⽣物医学⼯程⼈员的重要议题。
信号处理的基本概念和分析⽅法已应⽤于许多不同领域和学科中，尤其是数字计算机的出现和⼤规模集成技术的⾼度发展，有⼒地推动了数字信号处理技术的发展和应⽤。
⼼电信号是⼈类最早研究并应⽤于医学临床的⽣物电信号之⼀，它⽐其他⽣物电信号便易于检测，并具有较直观的规律性，对某些疾病尤其是⼼⾎管疾病的诊断具有重要意义。
它属于随机信号的⼀种，⽤数字信号处理的⽅法和Matlab软件对其进⾏分析后，可以得到许多有⽤的信息，对于诊断疾病有⾮常重要的参考价值。
本课题基于matlab对⼼电信号做了简单的初步分析。
直接采⽤Matlab 语⾔编程的静态仿真⽅式、对输⼊的原始⼼电信号，进⾏线性插值处理，并通过matlab语⾔编程设计对其进⾏时域和频域的波形频谱分析，根据具体设计要求完成程序编写、调试及功能测试，得出⼀定的结论。
关键词： matlab ⼼电信号线性插值频谱分析⽬录⼀：课题的⽬的及意义 (1)⼆：设计内容与步骤 (1)1．⼼电信号的读取 (1)2．对原始⼼电信号做线形插值 (3)3．设计滤波器 (5)4．对⼼电信号做频谱分析 (6)三：总结 (7)四：附录 (8)五：参考⽂献 (12)⼀：课题⽬的及意义⼼电信号是⼈类最早研究并应⽤于医学临床的⽣物信号之⼀，它⽐其它⽣物电信号更易于检测，并且具有较直观的规律性，因⽽⼼电图分析技术促进了医学的发展。
然⽽，⼼电图⾃动诊断还未⼴泛应⽤于临床，从国内外的⼼电图机检测分析来看，⾃动分析精度还达不到可以替代医⽣的⽔平，仅可以为临床医⽣提供辅助信息。
基于MATLAB 的心电信号QRS 波标定方法的研究摘要：心电信号特征参数的提取和检测是心电图分析的基础，而在ECG 分析中，快速准确地检出QRS 波群十分关键，本文对QRS 波的识别方法进行研究，对传统的Moriet-Mahoudeaux 算法进行改进，并提出了自己的改进算法，通过MA TLAB 编写程序实现这一算法，并用MIT-BIH 心电数据库对这一算法进行检验，同时与传统的算法检测结果进行实验对比，结果表明该算法简单有效，准确率高。
关键字：ECG ；MA TLAB ；MIT 心电数据；QRS 波标定一、引言心电数据的波形识别和参数提取是心电自动化分析系统的关键，其可靠性和准确性直接决定诊断结果的准确性。
在ECG 检测中QRS 波是检测的关键，只有正确识别了R 波的位置，才能分析ECG 的其他细节，从而进行参数测量和波形分析。
因此R 波标定的准确性，对于心电分析技术是很重要的。
目前，R 波标定的方法有很多种[1-3]，但是各种方法均有不足，因为心电信号波形的复杂性和各种类型的噪声存在生理上的变异性，都使R 波的标定有很大困难。
本文对Moriet-Mahoudeaux 算法进行改进，在一定程度上消除了QRS 波的漏检与错检。
由于MATLAB 的具有强大的信号处理功能，本文采用MATLAB 作为编程工具。
二、QRS 波的识别2.1心电信号的简述典型的心电波形包括P 波、QRS 波群和T 波。
P 波反映了左右两心房的去极化过程，QRS 波群代表左右两心室去极化过程的电位变化，它通常包括了3个紧密相连的电位波动，T 波反映了心室复极化过程中的电位变化．除了各波的形状有特定意义外，各波之间的时间间隔在临床上也有重要的理论和实践意义。
2.2 QRS 波识别的算法及其改进1981年，Moriet-Mahoudeaux [4]根据正常心电信号的特点和幅频特性，首次提出了幅值和一阶导数的算法，也称为Moriet-Mahoudeaux 算法。
基于Matlab的心电QRS波群检测方法研究
张洪军;张福强
【期刊名称】《齐鲁师范学院学报》
【年(卷),期】2010(025)004
【摘要】本文以MIT-BIH心电数据库作为研究对象,使用Matlab软件,首先对心电信号的噪声进行了巴特沃斯滤波,然后基于小波变换检测ECG信号各个参数奇异点的原理,对ECG信号进行了分析,较准确的检测了QRS波群的相关信息,效果良好.【总页数】3页(P41-43)
【作者】张洪军;张福强
【作者单位】山东省工会管理干部学院信息工程系,山东,济南,250100;山东省工会管理干部学院信息工程系,山东,济南,250100
【正文语种】中文
【中图分类】TP301.6
【相关文献】
1.基于小波变换的心电图QRS波群检测方法研究 [J], 王文;孙世双;周勇
2.基于Pan-Tompkins的运动心电QRS波群实时检测的研究 [J], 苏志同;吴琼琼
3.基于小波变换的心电图QRS波群检测方法 [J], 王晓玲;朱坚民;郭冰菁
4.基于差分法及形态学运算检测腕带式心电信号QRS波群的方法 [J], 李浩然
5.基于ResNet与BiLSTM的心电QRS波群检测方法 [J], 黄毅;孙为军;王丹雷;伍贤美;袁永浩
因版权原因，仅展示原文概要，查看原文内容请购买。
燕山大学课程设计说明书题目：基于matlab的心电信号QRS波检测与分析学院（系）：电气工程学院年级专业：10生物医学工程1班学号：10010304xxxx学生姓名：XXX指导教师：XX教师职称：副主任燕山大学课程设计（论文）任务书院（系）：电气工程学院基层教学单位：生物医学工程系说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份2013年12 月5 日目录一、MATLAB软件介绍 (2)二、概述 (3)三、ECG特征参数及分析 (4)3.1 心电信号的特点 (4)3.2 心电信号的特征参数 (4)四、QRS波得检测与分析 (5)4.1 以软件为主的方法实现QRS波的检测 (5)4.2 QRS波检测方法与程序 (5)五、心得体会 (14)六、参考文献 (14)一、MATLAB软件介绍MATLAB是矩阵实验室的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。
MATLAB是由美国MathWorks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。
MATLAB和Mathematica、Maple并称为三大数学软件。
它在数学类科技应用软件中在数值计算方面首屈一指。
MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
MATLAB的基本数据单元是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解决问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像Maple等软件的优点。
在新的版本中也加入了对C，FORTRAN，C++，JAVA的支持。
可以直接调用，用户也可以将自己编写的使用程序导入到MATLAB函数库中方便自己以后调用，此外许多的MATLAB爱好者都编写了一些经典的程序，用户可以直接进行下载就可以用。
二、概述2.1 ECG处理的意义生物医学信号属于强噪声背景下的低频微弱信号，它是由复杂的生命体发出的不稳定的自然信号。
作为一种对判断人体生命状况极其重要的生理信号，处理心电信号就显得很有必要，尤其在临床诊断上的应用。
应用计算机分析心电信号，已经越来越广泛的用于心脏功能检查(Holter 系统)、心电监护等方面，而心电分析中的首要的关键问题是QRS波的检测可靠的检测不仅是诊断心律失常的重要依据，而且只有在QRS波确定之后，有可能计算心率并进行心率变异分析，才能检测ST段的参数和分析心电的其它细节信息。
进行全面综合分析，才能对心脏的功能结构做出正确的判断。
在临床上，分析心电信号，可以确诊心肌梗塞及急性冠状动脉供血不足，协助诊断慢性冠脉供血不足、心肌炎、心肌病及心包炎，判定有无心房、心室肥大，从而协助某些心脏病的病因学诊断，例如风湿性、肺源性、高血压性和先天性心脏病等，观察某些药物对心肌的影响，包括治疗心血管疾病的药物（如洋地黄、抗心律失常药物）及可能对心肌有损害的药物。
此外，对某些电解质紊乱（如血钾、血钙的过高或过低），心电信号不仅有助于诊断，还可以对指导治疗有重要参考价值。
本文主要介绍心电信号的预处理和QRS复波检测的方法及演示结果。
三、ECG特征参数及分析3.1心电信号的特点心电信号属于强噪声背景下的低频微弱信号，它是由复杂的生命体发出的不稳定的自然信号，由于受到人体诸多因素的影响，因而有着一般信号所没有的特点。
信号弱。
例如从母体腹部取到的胎儿心电信号仅为10μv,成人的心电信号范围也仅为5mv.噪声强。
由于人体自身信号弱，加之人体又是一个复杂的整体，因此信号易受噪声的干扰。
如胎儿心电混有很强噪声，它一方面来自肌电、工频等干扰，另一方面，在胎儿心电中不可避免地含有母亲心电，母亲心电相对我们要提取的胎儿心电则变成了噪声。
随机性强。
心电信号信号不但是随机的，而且是非平稳的。
正是因为生物医学信号的这些特点，使得心电信号处理成为当代信号处理技术最可发挥其威力的一个重要领域。
3.2 心电信号的特征参数图2.1如图2.1为完整的心电信号波形图，分别由P波、P—R段、P—R间期、QRS复合波、S—T段、T波和U波组成。
本文将重点讲诉QRS波。
并且对它进行相关分析。
QRS复波。
代表两个心室兴奋传播过程的电位变化。
由窦房结发生的兴奋波经传导系统首先到达室间隔的左侧面，以后按一定路线和方向，并由内层向外层依次传播。
随着心室各部位先后去极化形成多个瞬间综合心电向量，在额面的导联轴上的投影，便是心电图肢体导联的QRS复合波。
典型的QRS 复合波包括三个相连的波动。
第一个向下的波为Q波，继Q波后一个狭高向上的波为R波，与R波相连接的又一个向下的波为S波。
由于这三个波紧密相连且总时间不超过0.10秒，故合称QRS复合波。
QRS复合波所占时间代表心室肌兴奋传播所需时间，正常人在0.06～0.10秒之间四、QRS波得检测与分析4.1以软件为主的方法实现QRS波的检测以软件为主的方法实现QRS波的检测滤波之后的信号一般经过一些变换以提高QRS波的份量，进而采用一系列阈值进行判别，这些阈值有固定阈值法，也有可变阈值法。
前者由于可能的干扰或高P、高T波的存在，若其滤波后超过其阈值便会产生假阳性(FP，falsepositive)结果；另外，当心律失常或QRS波幅度变小，阈值设置过高，会导致漏检产生假阴性(FN，falsenegative)结果。
由于固定阈值的这些缺点，有研究者提出了用可变阈值检测，以提高检测的精确率，所采用的可变阈值包括幅度阈值、斜率阈值和时间间隔阈值等。
4.2 QRS波检测方法与程序Q波和S波通常是低幅高频波，一般Q波位于S波之前，S波位于R 波之后，由于他们是一般向下的波，所以他们的峰值点和极值是对应的。
因次在检测到R波向左和向右分别搜寻到极值点，对应的就是Q波和S波。
具体程序如下：clear all;clc;z=textread('ECG.txt');ECG=z(:,1);input=ECG(1:256);rate=ECG(100);sig=input;lensig=length(sig);wtsig1=cwt(sig,6,'mexh');lenwtsig1=length(wtsig1);wtsig1(1:20)=0;wtsig1(lenwtsig1-20:lenwtsig1)=0;y=wtsig1;yabs=abs(y); %?sigtemp=y;siglen=length(y);sigmax=[];for i=1:siglen-2if (y(i+1)>y(i)&y(i+1)>y(i+2))|(y(i+1)<y(i)&y(i+1)<y(i+2)) sigmax=[sigmax;abs(sigtemp(i+1)),i+1];end;end;%打印原信号及变换信号figure(1);subplot(2,1,1),plot(sig);subplot(2,1,2),plot(wtsig1);%取阈值,阈值为相对幅值的差的60%thrtemp=sort(sigmax);thrlen=length(sigmax);thr=0;for i=(thrlen-7):thrlenthr=thr+thrtemp(i);end;thrmax=thr/8; %最大幅度平均值，8个最大幅值点的平均值zerotemp=sort(y);zerovalue=0;for i=1:100zerovalue=zerovalue+zerotemp(i);end;zerovalue=zerovalue/100; %最小幅度平均值，对消幅度，100个最小幅值点的平均值thr=(thrmax-zerovalue)*0.3; %最大、最小幅度的差值的30%为判别R波的阈值%定位R波rvalue=[];for i=1:thrlenif sigmax(i,1)>thrrvalue=[rvalue;sigmax(i,2)];end;end;rvalue_1=rvalue;%排除误检，如果相邻两个极大值间距小于0.4，则去掉幅度较小的一个lenvalue=length(rvalue);i=2;while i<=lenvalueif (rvalue(i)-rvalue(i-1))*rate<0.4if yabs(rvalue(i))>yabs(rvalue(i-1))rvalue(i-1)=[];elservalue(i)=[];end;lenvalue=length(rvalue);i=i-1;end;i=i+1;end;lenvalue=length(rvalue);%在原信号上精确校准for i=1:lenvalueif (wtsig1(rvalue(i))>0)k=(rvalue(i)-5):(rvalue(i)+5);[a,b]=max(sig(k));rvalue(i)=rvalue(i)-6+b;elsek=(rvalue(i)-5):(rvalue(i)+5);[a,b]=min(sig(k));rvalue(i)=rvalue(i)-6+b;end;end;%打印纠正及校准前后的R波信号figure(2);subplot(2,1,1),plot(1:lensig,wtsig1,rvalue_1,wtsig1(rvalue_1),'r.'); subplot(2,1,2),plot(1:lensig,sig,rvalue,sig(rvalue),'r.');%检测Q波wtsig2=cwt(sig,8,'mexh');lenrvalue=length(rvalue);qvalue=[];for i=1:lenrvaluefor j=rvalue(i):-1:(rvalue(i)-30)if wtsig1(rvalue(i))>0if wtsig2(j)<wtsig2(j-1)&wtsig2(j)<wtsig2(j+1)tempqvalue=j-10; %确定检测窗的起点break; %正向波，取第一个负极大值end;elseif wtsig2(j)>wtsig2(j-1)&wtsig2(j)>wtsig2(j+1)tempqvalue=j-10; %确定检测窗的起点break; %倒置R波，取第一个正极大值end;end;end;x1=tempqvalue;y1=sig(tempqvalue);x2=rvalue(i);y2=sig(rvalue(i));a0=(y2-y1)/(x2-x1);b0=-1;c0=-a0*x1+y1; %求直线公式参数ax+by+c=0dist=[];for k=tempqvalue:rvalue(i)tempdist=(abs(a0*k+b0*sig(k)+c0))/sqrt(a0^2+b0^2);dist=[dist;tempdist];end; %求点到直线距离[a,b]=max(dist); %找到距离最大值，Q波就在附近tempqvalue=tempqvalue+b-1;% l=(tempqvalue-5):rvalue(i);% [c,d]=min(sig(l));% tempqvalue=tempqvalue-6+d; %在最大值附近修正Q波，得到结果qvalue=[qvalue;tempqvalue];end;%检测S波svalue=[];for i=1:lenrvalue-1for j=rvalue(i):1:(rvalue(i)+100)if wtsig1(rvalue(i))>0if (wtsig2(j)<wtsig2(j-1))&(wtsig2(j)<wtsig2(j+1)) tempsvalue=j+10; %在小波变换域从R波开始向后寻找第一个极小值break;end;elseif (wtsig2(j)>wtsig2(j-1))&(wtsig2(j)>wtsig2(j+1)) tempsvalue=j+10; %在小波变换域从R波开始向后寻找第一个极大值break;end;end;end;x1=tempsvalue;y1=sig(tempsvalue);x2=rvalue(i);y2=sig(rvalue(i));a0=(y2-y1)/(x2-x1);b0=-1;c0=-a0*x1+y1; %求直线公式参数ax+by+c=0dist=[];for k=rvalue(i):tempsvaluetempdist=(abs(a0*k+b0*sig(k)+c0))/sqrt(a0^2+b0^2);dist=[dist;tempdist];end; %求点到直线距离[a,b]=max(dist); %找到距离最大值，S波就在附近tempsvalue=rvalue(i)+b-1;% l=rvalue(i):(tempsvalue+10);% [c,d]=min(sig(l));% tempsvalue=rvalue(i)+d-1; %在最大值附近修正S波，得到结果svalue=[svalue;tempsvalue];end;%检测QRS起点start=[];for i=1:lenrvaluefor j=qvalue(i):-1:(qvalue(i)-100)if wtsig1(j)>0start=[start;j];break;end;end;end;%打印Q,S波信号qrvalue=[qvalue;rvalue];qrvalue=sort(qrvalue);qrsvalue=[qvalue;rvalue;svalue;start];qrsvalue=sort(qrsvalue);figure(3);subplot(2,1,1),plot(1:lensig,sig,qrvalue,sig(qrvalue),'r.'); subplot(2,1,2),plot(1:lensig,sig,qrsvalue,sig(qrsvalue),'r.');运行结果图如下：原信号及变换信号0100200300400500600-0.4-0.20.20.40100200300400500600-1-0.50.51纠正及校准前后的R 波信号0100200300400500600-1-0.50.510100200300400500600-0.4-0.20.20.4Q,S波信号0100200300400500600-0.4-0.20.20.40100200300400500600-0.4-0.20.20.4五、心得体会回顾起此课程设计，至今我仍感慨颇多，从理论到实践，在这段日子里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的知识实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
