信号分析与处理实验报告(基于MATLAB)

matlab 信号频谱分析实验报告实验背景：信号频谱分析是一种通过将信号在频域上进行分解和分析的方法，用于研究信号的频率成分和频率特性。

Matlab是一种常用的科学计算软件，拥有强大的信号处理和频谱分析功能。

本实验旨在通过使用Matlab对信号进行频谱分析，探索信号的频率特性。

实验目的：1. 了解信号频谱分析的基本概念和方法；2. 掌握Matlab中信号频谱分析的基本操作；3. 分析不同类型信号的频谱特性。

实验步骤：1. 生成信号：首先，我们需要生成一个待分析的信号。

可以选择不同类型的信号，如正弦信号、方波信号或噪声信号。

在Matlab中，可以使用相关函数生成这些信号。

2. 绘制时域图：使用Matlab绘制生成的信号的时域图。

时域图展示了信号在时间上的变化情况，可以帮助我们对信号有一个直观的了解。

3. 进行频谱分析：使用Matlab中的傅里叶变换函数对信号进行频谱分析。

傅里叶变换可以将信号从时域转换到频域，得到信号的频谱图。

频谱图展示了信号在不同频率上的能量分布情况。

4. 绘制频谱图：使用Matlab绘制信号的频谱图。

频谱图可以帮助我们观察信号的频率成分和频率特性。

可以选择使用不同的频谱分析方法，如快速傅里叶变换（FFT）或功率谱密度估计（PSD）。

5. 分析频谱特性：观察频谱图，分析信号的频率成分和频率特性。

可以计算信号的主要频率分量，如峰值频率或频率范围。

还可以计算信号的能量分布情况，了解信号在不同频率上的能量分布情况。

实验结果与讨论：通过对不同类型信号进行频谱分析实验，我们可以得到以下结果和讨论：1. 正弦信号的频谱特性：正弦信号在频谱上只有一个频率成分，即信号的频率。

通过频谱分析，我们可以准确地确定正弦信号的频率。

2. 方波信号的频谱特性：方波信号在频谱上存在多个频率成分，主要包括基波频率和谐波频率。

通过频谱分析，我们可以观察到方波信号频谱上的多个峰值。

3. 噪声信号的频谱特性：噪声信号在频谱上呈现较为均匀的能量分布，没有明显的峰值。

信号处理实验报告实验目的：通过实验了解信号处理的基本原理和方法，并掌握使用MATLAB进行信号处理的基本操作。

实验原理：信号处理是指对模拟信号或数字信号进行分析、处理、提取有用信息的过程。

信号处理包括信号的采集、滤波、降噪、特征提取等核心内容。

MATLAB 是一种功能强大的数学软件，也是信号处理的常用工具。

通过使用MATLAB，可以对信号进行快速、准确的处理和分析。

实验过程：1. 使用MATLAB生成一个正弦信号，频率为100Hz，幅值为1，时长为1s。

matlabt = 0:0.001:1;f = 100;x = sin(2*pi*f*t);2. 绘制该信号的时域图像。

matlabfigure;plot(t, x);xlabel('时间（s）');ylabel('幅值');title('正弦信号的时域图像');3. 使用MATLAB进行频谱分析。

matlabN = length(x);f = (0:N-1)*(1/N);X = fft(x);P = abs(X).^2/N;figure;plot(f,P);xlabel('频率（Hz）');ylabel('功率谱密度');title('信号的频谱图像');4. 对信号进行滤波，去除高频成分。

matlabfs = 1000;Wp = 200/(fs/2);Ws = 300/(fs/2);Rp = 3;Rs = 60;[n,Ws] = cheb2ord(Wp,Ws,Rp,Rs); [b,a] = cheby2(n,Rs,Ws);y = filter(b,a,x);figure;plot(t,y);xlabel('时间（s）');ylabel('幅值');title('去除高频成分后的信号');5. 对滤波后的信号进行降噪处理。

华北电力大学实验报告||实验名称FFT的软件实现实验（Matlab）IIR数字滤波器的设计课程名称信号分析与处理||专业班级：电气化1308 学生姓名：袁拉麻加学号： 2 成绩：指导教师：杨光实验日期： 2015-12-17快速傅里叶变换实验一、实验目的及要求通过编写程序，深入理解快速傅里叶变换算法（FFT）的含义，完成FFT和IFFT算法的软件实现。

二、实验内容利用时间抽取算法，编写基2点的快速傅立叶变换（FFT）程序；并在FFT程序基础上编写快速傅里叶反变换（IFFT）的程序。

三：实验要求1、FFT和IFFT子程序相对独立、具有一般性，并加详细注释；2、验证例6-4，并能得到正确结果。

3、理解应用离散傅里叶变换（DFT）分析连续时间信号频谱的数学物理基础。

四、实验原理：a.算法原理1、程序输入序列的元素数目必须为2的整数次幂，即N=2M,整个运算需要M 级蝶形运算；2、输入序列应该按二进制的码位倒置排列，输出序列按自然序列排列；3、每个蝶形运算的输出数据军官占用其他输入数据的存储单元，实现“即位运算”；4、每一级包括N/2个基本蝶形运算，共有M*N/2个基本蝶形运算；5、第L级中有N/2L个群，群与群的间隔为2L。

6、处于同一级的各个群的系数W分布相同，第L级的群中有2L-1个系数；7、处于第L级的群的系数是(p=1,2,3，…….,2L-1)而对于第L级的蝶形运算，两个输入数据的间隔为2L-1。

b.码位倒置程序流程图开始检测A序列长度nk=0j=1x1(j)=bitget(k,j);j=j+1Yj<m?Nx1=num2str(x1);y(k+1)=bin2dec(x1);clear x1k=k+1c.蝶形运算程序流程图五、程序代码与实验结果a.FFT程序：%%clear all;close all;clc;%输入数据%A=input('输入x(n)序列','s');A=str2num(A);% A=[1,2,-1,4]; %测试数据%%%%校验序列,%n=length(A);m=log2(n);if (fix(m)~=m)disp('输入序列长度错误，请重新输入!');A=input('输入x(n)序列','s');A=str2num(A);elsedisp('输入正确，请运行下一步')end%%%码位倒置%for k=0:n-1for j=1:m %取M位的二进制数%x1(j)=bitget(k,j); %倒取出二进制数%endx1=num2str(x1); %将数字序列转化为字符串%y(k+1)=bin2dec(x1); %二进制序列转化为十进制数%clear x1endfor k=1:nB(k)=A(y(k)+1); %时间抽取序列%endclear A%%%计算%for L=1:m %分解为M级进行运算%LE=2^L; %第L级群间隔为2^L%LE1=2^(L-1); %第L级中共有2^(L-1)个Wn乘数，进行运算蝶运算的两数序号相隔LE1%W=1;W1=exp(-1i*pi/LE1);for R=1:LE1 %针对第R个Wn系数进行一轮蝶运算，共进行LE1次%for P=R:LE:n %每个蝶的大小为LE% Q=P+LE1;T=B(Q)*W;B(Q)=B(P)-T;B(P)=B(P)+T;endW=W*W1;endendB %输出X(k)%%%验证结果：例6-4b.IFFT程序：%%clear all;close all;clc;%输入数据%A=input('输入X(k)序列','s');A=str2num(A);% A=[6,2+2i,-6,2-2i]; %测试数据%%%%校验序列,%n=length(A);m=log2(n);if (fix(m)~=m)disp('输入序列长度错误，请重新输入!');A=input('输入x(n)序列','s');A=str2num(A);elsedisp('输入正确，请运行下一步')end%%%码位倒置%for k=0:n-1for j=1:m %取M位的二进制数%x1(j)=bitget(k,j); %倒取出二进制数%endx1=num2str(x1); %将数字序列转化为字符串%y(k+1)=bin2dec(x1); %二进制序列转化为十进制数%clear x1endfor k=1:nB(k)=A(y(k)+1); %时间抽取序列%endclear A%%%计算%for L=1:m %分解为M级进行运算%LE=2^L; %第L级群间隔为2^L%LE1=2^(L-1); %第L级中共有2^(L-1)个Wn乘数，进行运算蝶运算的两数序号相隔LE1%W=1;W1=exp(-1i*pi/LE1);for R=1:LE1 %针对第R个Wn系数进行一轮蝶运算，共进行LE1次%for P=R:LE:n %每个蝶的大小为LE%Q=P+LE1;T=B(Q)*W;B(Q)=B(P)-T;B(P)=B(P)+T;endW=W*W1;endendB=conj(B); %取共轭%B=B/n %输出x(n)%验证结果：六、实验心得与结论本次实验借助于Matlab软件，我避开了用C平台进行复杂的复数运算，在一定程度上简化了程序，并添加了简单的检错代码，码位倒置我通过查阅资料，使用了一些函数，涉及到十-二进制转换，数字-文本转换，二-文本转换，相对较复杂，蝶运算我参考了书上了流程图，做些许改动就能直接实现。

基于MA TLAB的语音信号分析与处理的实验报告数字信号课程设计，屌丝们有福了一.实验目的数字信号课程设计，屌丝们有福了综合计运用数字信号处理的理论知识进行频谱分析和滤波器设计，通过理论推导得出相应的结论，培养发现问题、分析问题和解决问题的能力。

并利用MATLAB作为工具进行实现，从而复习巩固课堂所学的理论知识，提高对所学知识的综合应用能力，并从实践上初步实现对数字信号的处理。

此外，还系统的学习和实现对语音信号处理的整体过程，从语音信号的采集到分析、处理、频谱分析、显示和储存。

二.实验的基本要求数字信号课程设计，屌丝们有福了1.进一步学习和巩固MATLAB的使用，掌握MATLAB的程序设计方法。

2.掌握在windows环境下语音信号采集的方法。

3.掌握数字信号处理的基本概念、基本理论、原理和基本方法。

4.掌握MATLAB设计FIR和IIR数字滤波器的方法。

5.学会用MATLAB对信号进行分析和处理。

三．实验内容录制一段自己的语音信号，（语音信号声音可以理解成由振幅和相位随时间缓慢变化的正弦波构成。

人的听觉对声音的感觉特征主要包含在振幅信息中，相位信息一般不起作用。

在研究声音的性质时，往往把时域信息（波形图）变换得到它的频域信息（频谱），通过研究频谱和与频谱相关联的特征获得声音的特性。

）并对录制的信号进行采样；画出采样后语音信号的时域波形和频谱图；给定滤波器的性能指标，采用窗函数法或者双线性变换设计滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对采集的信号进行滤波，画出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号发生的变化；回放语音信号。

数字信号课程设计，屌丝们有福了四．实验的实现（1）.语音信号的采集采用windows下的录音机或者手机、其他的软件，录制一段自己的话音，时间控制在一分钟左右；然后在MATLAB软件平台下，利用函数wavread对自己的话音进行采样，记住采样的频率和采样的点数。

实验七综合实验一.实验目的能综合利用信号处理的理论和Matlab工具实现对信号进行分析和处理（1）熟练对信号进行时域和频域分析；（2）熟练进行滤波器设计和实现；（3）掌握对信号的滤波处理和分析。

二．实验原理设计并实现滤波器对信号进行分析和处理是信号处理课程学习的主要内容。

通过对信号进行频谱分析，能发现信号的频率特性，以及组成信号的频率分量。

对信号进行滤波处理，能改善信号的质量，或者为数据处理（如传输，分类等）提供预处理，等。

本次实验是对特定信号进行分析并进行滤波处理，需要综合应用之前的实验内容，主要有以下几个方面。

（1）离散时间信号与系统的时域分析Matlab为离散时间信号与系统的分析提供了丰富且功能强大的计算函数和绘图分析函数，便于离散时间信号和系统的时域表示和分析。

（2）信号的频域分析信号处理课程主要学习了离散信号和系统的频域分析方法与实现，以及滤波器的设计与实现。

离散信号与系统的频域分析包括DTFT、DFT、Z变换等，FFT则是DFT的快速实现。

用Matlab分析信号的频谱可以用freqz函数或者FFT函数。

（3）滤波器设计滤波器的设计首先要确定滤波器的类型，即低通、高通、带通还是带阻。

滤波器的边缘频率可以通过对信号的频谱分析得到，滤波器的幅度指标主要有阻带最小衰减As和通带最大衰减Ap。

一般来说，As越大，对截止通过的频率分量的衰减越大；Ap越小，对需要保留的频率分量的衰减越小。

因此，As越大，Ap越小，滤波器的性能越好，但随之而来，滤波器的阶数越大，实现的代价（包括计算时间和空间）越大。

由此，滤波器的设计需要对滤波器性能和实现代价进行均衡考虑。

另外根据冲激响应的长度可以分为IIR和FIR两种类型。

两种类型的滤波器各有特点。

用FIR滤波器可以设计出具有严格线性相位的滤波器，但在满足同样指标的条件下，FIR滤波器的阶数高于IIR滤波器。

Matlab为各种类型的滤波器的设计提供了丰富的函数，可以借助这些函数方便地设计出符合要求地滤波器。

matlab信号频域分析实验报告Matlab信号频域分析实验报告引言：信号频域分析是一种重要的信号处理技术，通过将信号从时域转换到频域，可以更好地理解信号的频率特性和频谱分布。

本实验旨在利用Matlab软件进行信号频域分析，探索信号的频域特性，并通过实验结果验证频域分析的有效性。

一、实验目的本实验的主要目的是通过Matlab软件进行信号频域分析，了解信号的频域特性和频谱分布，验证频域分析的有效性。

二、实验原理信号频域分析是将信号从时域转换到频域的过程，常用的频域分析方法有傅里叶变换和功率谱估计等。

傅里叶变换可以将信号分解为不同频率的正弦和余弦分量，从而得到信号的频谱分布。

功率谱估计则可以估计信号在不同频率上的功率。

三、实验步骤1. 生成信号：首先，使用Matlab生成一个包含多个频率分量的复合信号。

可以选择正弦信号、方波信号或者其他复杂信号。

2. 时域分析：利用Matlab的时域分析函数，如plot()和stem()，绘制信号的时域波形图。

观察信号的振幅、周期和波形特征。

3. 频域分析：使用Matlab的傅里叶变换函数fft()，将信号从时域转换到频域。

然后，利用Matlab的频域分析函数，如plot()和stem()，绘制信号的频域谱图。

观察信号的频率分量和频谱分布。

4. 功率谱估计：使用Matlab的功率谱估计函数，如pwelch()或periodogram()，估计信号在不同频率上的功率。

绘制功率谱图，观察信号的功率分布。

四、实验结果与分析通过实验，我们生成了一个包含多个频率分量的复合信号，并进行了时域分析和频域分析。

实验结果显示，信号的时域波形图反映了信号的振幅、周期和波形特征，而频域谱图则展示了信号的频率分量和频谱分布。

在时域波形图中，我们可以观察到信号的振幅和周期。

不同频率分量的信号在时域波形图中呈现出不同的振幅和周期，从而反映了信号的频率特性。

在频域谱图中，我们可以观察到信号的频率分量和频谱分布。

随机信号分析实验报告——基于MATLAB语言姓名：_班级：_学号：专业：目录实验一随机序列的产生及数字特征估计 (2)实验目的 (2)实验原理 (2)实验内容及实验结果 (3)实验小结 (6)实验二随机过程的模拟与数字特征 (7)实验目的 (7)实验原理 (7)实验内容及实验结果 (8)实验小结 (11)实验三随机过程通过线性系统的分析 (12)实验目的 (12)实验原理 (12)实验内容及实验结果 (13)实验小结 (17)实验四窄带随机过程的产生及其性能测试 (18)实验目的 (18)实验原理 (18)实验内容及实验结果 (18)实验小结 (23)实验总结 (23)实验一随机序列的产生及数字特征估计实验目的1.学习和掌握随机数的产生方法。

2.实现随机序列的数字特征估计。

实验原理1.随机数的产生随机数指的是各种不同分布随机变量的抽样序列（样本值序列）。

进行随机信号仿真分析时，需要模拟产生各种分布的随机数。

在计算机仿真时，通常利用数学方法产生随机数，这种随机数称为伪随机数。

伪随机数是按照一定的计算公式产生的，这个公式称为随机数发生器。

伪随机数本质上不是随机的，而且存在周期性，但是如果计算公式选择适当，所产生的数据看似随机的，与真正的随机数具有相近的统计特性，可以作为随机数使用。

(0,1)均匀分布随机数是最最基本、最简单的随机数。

(0,1)均匀分布指的是在[0,1]区间上的均匀分布， U(0,1)。

即实际应用中有许多现成的随机数发生器可以用于产生(0,1)均匀分布随机数，通常采用的方法为线性同余法，公式如下：，序列为产生的(0,1)均匀分布随机数。

定理1.1若随机变量X 具有连续分布函数，而R 为(0,1)均匀分布随机变量，则有2.MATLAB中产生随机序列的函数(1)(0,1)均匀分布的随机序列函数：rand用法：x = rand(m,n)功能：产生m×n 的均匀分布随机数矩阵。

(2)正态分布的随机序列函数：randn用法：x = randn(m,n)功能：产生m×n 的标准正态分布随机数矩阵。

MATLAB DSP实验报告介绍本实验报告将详细介绍在MATLAB环境下进行数字信号处理（DSP）的实验步骤和相关方法。

我们将通过逐步思考的方式，帮助读者理解和学习DSP的基本概念和技术。

实验环境和工具在进行DSP实验之前，我们需要准备以下环境和工具：1.MATLAB软件：确保已安装并配置好MATLAB软件，可以在MATLAB Command窗口中输入命令。

2.信号处理工具包：在MATLAB中，我们可以使用信号处理工具箱（Signal Processing Toolbox）来进行DSP实验和分析。

确保该工具箱已被安装并加载。

实验步骤下面是进行DSP实验的一般步骤：步骤一：加载信号首先，我们需要加载待处理的信号。

这可以通过在MATLAB中使用load命令加载一个音频文件或生成一个模拟信号实现。

例如，我们可以加载一个名为signal.wav的音频文件：load signal.wav步骤二：信号预处理在进行DSP之前，通常需要对信号进行预处理。

这可能包括去噪、滤波、均衡等操作。

例如，我们可以使用滤波器对信号进行降噪：filtered_signal = filter(filter_coefficients, signal);步骤三：信号分析一旦信号经过预处理，我们可以开始进行信号分析。

这可能涉及频域分析、时域分析、谱分析等。

例如，我们可以通过计算信号的快速傅里叶变换（FFT）获得其频谱：spectrum = fft(filtered_signal);步骤四：特征提取在信号分析之后，我们可以根据需要提取信号的特征。

这些特征可能包括幅度、频率、相位等。

例如，我们可以计算信号的能量：energy = sum(abs(filtered_signal).^2);步骤五：信号重构在完成信号分析和特征提取后，我们可以根据需要对信号进行重构。

这可能包括滤波、修复损坏的信号等。

例如，我们可以使用滤波器对信号进行重构：reconstructed_signal = filter(filter_coefficients, filtered_signal);步骤六：结果评估最后，我们需要评估重构后的信号和原始信号之间的差异。

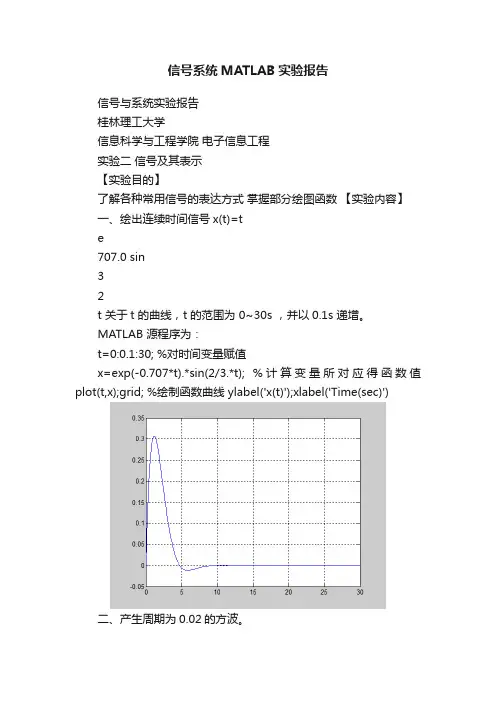

信号系统MATLAB实验报告信号与系统实验报告桂林理工大学信息科学与工程学院电子信息工程实验二信号及其表示【实验目的】了解各种常用信号的表达方式掌握部分绘图函数【实验内容】一、绘出连续时间信号x(t)=te707.0 sin32t 关于t 的曲线，t 的范围为 0~30s ，并以0.1s 递增。

MATLAB 源程序为：t=0:0.1:30; %对时间变量赋值x=exp(-0.707*t).*sin(2/3.*t); %计算变量所对应得函数值plot(t,x);grid; %绘制函数曲线 ylabel('x(t)');xlabel('Time(sec)')二、产生周期为0.02的方波。

MATLAB源程序为：Fs=100000;t=0:1/Fs:1;x1=square(2*pi*50*t,20);x2=square(2*pi*50*t,80);subplot(2,1,1),plot(t,x1),axis([0,0.2,-1.5,1.5]); subplot(2,1,2),plot(t,x2),axis([0,0.2,-1.5,1.5]);三、产生sinc(x)函数波形。

MATLAB源程序为：x=linspace(-4,4);y=sinc(x);plot(x,y)四、绘制离散时间信号的棒状图。

其中x(-1)=-1,x(0)=1,x(1)=2,x(2)=1,x(3)=0,x(4)=-1,其他时间x(n)=0。

MATLAB源程序为：n=-3:5; %定位时间变量x=[0,0,-1,1,2,1,-1,0,0];stem(n,x);grid; %绘制棒状图line([-3,5],[0,0]); %画X轴线xlabel('n');ylabel('x[n]')五、单位脉冲序列δ（n-0n ）={00...1...0n n n n =≠直接实现：x=zeros(1,N);x(1,n0)=1;函数实现：利用单位脉冲序列)(0n n -δ的生成函数impseq,即function[x,n]=impseq(n0,ns,nf) n=[ns:nf];x=[(n-n0)==0]; plot(n,x); stem(n,x);输入参数：impseq(0,0,9)——连续图形12345678900.10.20.30.40.50.60.70.80.91输入参数：impseq(0,0,9)——离散图形六、单位阶跃序列ε（n-0n ）={00...1...0n n n n ≥<直接实现：n=[ns:nf];x=[(n-n0)>=0];函数实现：利用单位阶跃序列)(0n n -ε的生成函数stepseq ，即Function[x,n]=stepseq(n0,ns,nf) n=[ns:nf];x=[(n-n0)>=0]; plot(n,x);七、实指数序列 R a n a n x n∈?=,,)( 直接实现：n=[ns:nf]:x=a.^n;函数实现：利用实指数序列na n x =)(的生成函数rexpseq,即 Function[x,n]=rexpseq(a,ns,nf) n=[ns:nf];x=a,^n:八、复指数序列n e n x n j ?=+,)()(ωδ直接实现：n=[ns:nf];x=exp((sigema+jw)*n); 函数实现：利用复指数序列nj en x )()(ωδ+=的生成函数cexpseq,即Function[x,n]=cexpseq(sigema,w,ns,nf)n=[ns:nf];x=exp((sigema+j*w)*n);0123456789-3000-2000-10000100020003000400050006000九、正（余）弦序列 n wn n x ?+=),cos()(θ直接实现：n=[ns:nf];x=cos(w*n+sita);函数实现：利用正（余）弦序列x(n)=cos(wn+θ)的生成函数cosswq,即Function[x,n]=cosseq(w,ns,nf,sita) n=[ns:nf];x=cos(w*n+sita);输入参数：cosseq(3.14,0,9,30)——连续信号0123456789-0.2-0.15-0.1-0.0500.050.10.150.2输入参数：cosseq(3.14,0,9,30)——离散信号0123456789实验三信号的运算【实验目的】了解信号处理的基本操作。

MATLAB 信号频谱分析实验报告实验目的本实验旨在使用MATLAB软件进行信号频谱分析，包括对信号的时域分析和频域分析，以及频谱图的绘制和解读。

实验步骤1. 准备工作在开始实验之前，首先需要安装MATLAB软件，并启动软件。

2. 信号生成在MATLAB的命令窗口中，通过使用信号发生器生成一个信号。

可以选择使用正弦波、方波、三角波等不同类型的信号进行频谱分析。

3. 信号时域分析使用MATLAB的时域分析函数，如plot函数，绘制生成的信号的时域波形图。

plot(t, x);title('信号的时域波形图');xlabel('时间');ylabel('幅值');其中，t表示时间轴上的时间点，x表示生成的信号。

4. 信号频域分析使用MATLAB的频域分析函数，如fft函数，将时域信号转换为频域信号。

X = fft(x);可以通过计算得到信号的频率分量f和幅度谱A。

L = length(x);f = Fs*(0:(L/2))/L;A = abs(X/L);A = A(1:L/2+1);其中，Fs表示信号的采样率。

5. 绘制频谱图使用MATLAB的绘图函数，如plot函数，将频域信号的频谱绘制成图表。

plot(f, A);title('信号的频谱图');xlabel('频率');ylabel('幅值');6. 频谱图解读通过观察频谱图，可以分析信号在不同频率上的能量分布情况。

高幅度的频率分量表示信号在该频率上具有较大的能量，低幅度的频率分量表示信号在该频率上具有较小的能量。

7. 实验总结通过本次实验，我们学习了如何使用MATLAB进行信号的时域分析和频域分析。

时域分析可以帮助我们观察信号在时域上的变化情况，频域分析可以帮助我们了解信号在不同频率上的能量分布情况。

通过绘制频谱图，我们可以直观地观察信号的频谱特征，并进行进一步的信号分析和处理。

matlab信号频谱分析实验报告《MATLAB信号频谱分析实验报告》摘要：本实验利用MATLAB软件对不同信号进行频谱分析，通过对信号的频谱特征进行分析和比较，探讨了不同信号的频谱特性及其应用。

实验结果表明，MATLAB信号频谱分析工具能够有效地帮助我们理解信号的频谱特性，为信号处理和通信系统设计提供了重要的参考依据。

引言：信号频谱分析是信号处理和通信领域中的重要内容之一，通过对信号的频谱特性进行分析，可以帮助我们了解信号的频率分布、能量分布和相位特性，为信号处理和通信系统设计提供重要的参考依据。

MATLAB作为一种强大的信号处理工具，提供了丰富的频谱分析函数和工具，能够帮助我们快速准确地分析信号的频谱特性。

实验目的：1. 掌握MATLAB中常用的信号频谱分析函数和工具；2. 对不同类型的信号进行频谱分析，比较它们的频谱特性；3. 探讨不同信号的频谱特性及其应用。

实验内容：1. 使用MATLAB中的fft函数对不同类型的信号进行频谱分析；2. 对比分析不同信号的频谱特性，包括频率分布、能量分布和相位特性；3. 分析不同信号的频谱特性对信号处理和通信系统设计的影响。

实验步骤：1. 生成不同类型的信号，包括正弦信号、方波信号和三角波信号；2. 使用MATLAB中的fft函数对生成的信号进行频谱分析；3. 分析不同信号的频谱特性，包括频率分布、能量分布和相位特性；4. 对比分析不同信号的频谱特性，探讨其应用和影响。

实验结果：1. 正弦信号的频谱特性：频率集中在一个点上，能量分布均匀，相位特性明显；2. 方波信号的频谱特性：频率分布为奇次谐波，能量分布不均匀，相位特性复杂；3. 三角波信号的频谱特性：频率分布为奇次谐波，能量分布均匀，相位特性简单。

实验结论：1. 正弦信号的频谱特性与其频率、幅值和相位有关，能够直观地反映信号的频率和相位特性；2. 方波信号的频谱特性包含丰富的谐波成分，能够用于频率多重复用通信系统的设计；3. 三角波信号的频谱特性简单明了，适合于频率调制和解调系统的设计。

信号分析与处理实验报告一、实验目的（1）掌握计算序列的离散傅立叶变换（DFT）的方法；（2）掌握实现时间抽取快速傅立叶变换（FFT）的编程方法；（3）复习复数序列的运算方法；（4）掌握设计IIR数字滤波器的冲激响应不变法和双线性变换法；（5）掌握IIR数字滤波器的实现方法。

二、实验原理1、快速傅利叶变换的软件实现（1）程序输入元素的数目必须为2的整数次幂，即N为2的M次幂，整个运算需要M级蝶形运算。

（2）输入序列按二进制码位倒置排列，输出序列按自然顺序排列。

（3）输出数据占用输入数据的存储单元。

（4）每一级含N/2个基本蝶形运算。

（5）第L级中有N/2的L次幂个群，群与群间隔为2的L次幂。

（6）同一级中各个群的系数W分布相同，第L级的群中有2的L-1次幂个系数。

（7）处于第L级的群的系数是(p=1,2,3，……,)（8）对于第L级的蝶形运算，输入数据的间隔为2的L-1次幂。

2、码位倒置程序流程图输入A[I]，MI ←0,J ←0,N ←2MI ≥J ？T ←A[J]A[J]←A[I]A[I]←TK ←N/2K>J?J ←J ←K K ←K/2J ←J+KI ←I+1I=N-1?输出A[I]NoYesNoYes No接蝶形运算程序Yes3、蝶形运算程序流程图接码位倒置程序L=1LE=2LLE1=LE/2W=1W1=exp(-jπ/LE1)R=0P=RQ=P+LE1T=A[Q]*WA[Q]=A[P]-TA[P]=A[Q]+TP=P+LEP>N-1?NoW=W*W1YesR=R+1R>LE1-1? L=L+1No YesL>M?No 结束Yes4、IIR 数字滤波器的设计以教材第九章无限冲激响应数字滤波器的例子说明软件实现方法。

设滤波器为级联型结构，其系统函数如下：)()()()(321z H z H z H z H =式中⎪⎪⎪⎩⎪⎪⎪⎨⎧+-+=+-+=+-+=---------21213212122121123422.094592.01)1(08338.0)(37534.005410.11)1(08338.0)(71489.031432.11)1(08338.0)(z z z z H z z z z H z z z z H 显然，该数字滤波器为无限冲激响应数字滤波器，其数字网络和软件流程图分别如图所示。

matlab信号频谱分析实验报告Matlab信号频谱分析实验报告引言：信号频谱分析是一种常用的信号处理技术，它可以帮助我们了解信号的频率成分和能量分布情况。

在本次实验中，我们使用Matlab进行信号频谱分析，并通过实验结果来验证频谱分析的有效性和准确性。

实验目的：1. 了解信号频谱分析的基本原理和方法；2. 掌握Matlab中频谱分析函数的使用；3. 分析不同信号的频谱特性，并进行比较。

实验原理：信号频谱分析是将时域信号转换为频域信号的过程。

在频域中，信号的能量分布情况可以通过频谱图进行展示。

常用的频谱分析方法有傅里叶变换、快速傅里叶变换（FFT）等。

实验步骤：1. 生成信号：首先，我们需要生成一个待分析的信号。

可以选择不同类型的信号，如正弦信号、方波信号等。

在本次实验中，我们选择了一个包含多个频率成分的复合信号。

2. 采样信号：为了进行频谱分析，我们需要对信号进行采样。

采样过程将连续信号转换为离散信号，以便进行数字信号处理。

在Matlab中，可以使用`sample`函数对信号进行采样。

3. 频谱分析：使用Matlab中的频谱分析函数对采样信号进行频谱分析。

常用的函数有`fft`、`spectrogram`等。

通过这些函数，我们可以得到信号的频谱图，并可以进行进一步的分析和处理。

实验结果：通过对复合信号进行频谱分析，我们得到了如下的频谱图。

从图中可以看出，信号包含多个频率成分，且能量分布不均匀。

这些频率成分可以通过频谱图进行直观的观察和分析。

进一步分析：除了观察频谱图外，我们还可以通过频谱分析得到更多的信息。

例如，可以计算信号的功率谱密度，以了解信号在不同频率上的能量分布情况。

此外，还可以计算信号的频谱峰值、频谱带宽等参数，以进一步揭示信号的特性。

实验总结：通过本次实验，我们了解了信号频谱分析的基本原理和方法，并掌握了Matlab 中频谱分析函数的使用。

频谱分析是一种重要的信号处理技术，可以帮助我们了解信号的频率成分和能量分布情况。

基于Matlab 的信号与系统实验指导实验一 连续时间信号在Matlab 中的表示一、实验目的1、学会运用Matlab 表示常用连续时间信号的方法2、观察并熟悉这些信号的波形和特性二、实验原理及实例分析1、信号的定义与分类2、如何表示连续信号？连续信号的表示方法有两种；符号推理法和数值法。

从严格意义上讲，Matlab 数值计算的方法不能处理连续时间信号。

然而，可利用连续信号在等时间间隔点的取样值来近似表示连续信号，即当取样时间间隔足够小时，这些离散样值能被Matlab 处理，并且能较好地近似表示连续信号。

3、Matlab 提供了大量生成基本信号的函数。

如：（1）指数信号：K*exp(a*t)（2）正弦信号：K*sin(w*t+phi)和K*cos(w*t+phi)（3）复指数信号：K*exp((a+i*b)*t)（4）抽样信号：sin(t*pi)注意：在Matlab 中用与Sa(t)类似的sinc(t)函数表示，定义为：)t /()t (sin )t (sinc ππ=（5）矩形脉冲信号：rectpuls(t,width)（6）周期矩形脉冲信号：square(t,DUTY)，其中DUTY 参数表示信号的占空比DUTY%，即在一个周期脉冲宽度（正值部分）与脉冲周期的比值。

占空比默认为0.5。

（7）三角波脉冲信号：tripuls(t, width, skew)，其中skew 取值范围在-1~+1之间。

（8）周期三角波信号：sawtooth(t, width)（9）单位阶跃信号：y=(t>=0)三、实验内容1、验证实验内容直流及上述9个信号2、程序设计实验内容（1）利用Matlab 命令画出下列连续信号的波形图。

（a ）)4/3t (2cos π+（b ）)t (u )e 2(t -- （c ）)]2()(u )][t (cos 1[--+t u t π（2）利用Matlab 命令画出复信号)4/t (j 2e)t (f π+=的实部、虚部、模和辐角。

基于MATLAB的信号分析与处理————————————————————————————————作者：————————————————————————————————日期：山东建筑大学课程设计说明书题目: 基于MATLAB的信号分析与处理课程：数字信号处理课程设计院 (部）: 信息与电气工程学院专业：通信工程班级: 通信学生姓名：学号：指导教师：完成日期：目录目录 (1)摘要 (2)正文 (3)1设计目的和要求 (3)2设计原理 (3)3设计内容 (4)3.1源程序代码 (4)3.2程序执行的结果．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．。

..。

7 ...........................................................................................................................3。

3调试分析过程描述 (12)3。

4结果分析................................. 错误!未定义书签。

总结与致谢 (14)参考文献 (15)摘要随着科学技术的飞速发展，人们对信号的要求越来越高.然而，学好《数字信号处理》这门课程是我们处理信号的基础。

MATLAB是一个处理信号的软件，我们必须熟悉它的使用.本次课程设计利用MATLAB软件首先产生成低频、中频、高频三种频率信号，然后将三种信号合成为连续信号，对连续周期信号抽样、频谱分析，并设计低通、带通、高通三种滤波器对信号滤波,观察滤出的信号与原信号的关系，并分析了误差的产生，通对数字信号处理课程的理论知识的综合运用。

从实践上初步实现对数字信号的处理.关键词：MATLAB；连续信号；采样定理；滤波器；频谱分析；正文1设计目的和要求(1)、产生一个连续信号，该信号中包含有低频、中频、高频分量，对其进行采样,用MATLAB绘制它们的时域波形和频域波形，对其进行频谱分析；（2）、根据信号频谱分析的结果，分别设计合适的低通、带通、高通滤波器，用MATLAB绘制其幅频及相频特性图；（3）、用所设计的滤波器对信号进行滤波处理，对滤波后的信号进行FFT 频谱分析，用MATLAB绘制处理过程中的各种波形及频谱图，比较滤波前后的时域波形及频谱，对所得结果和滤波器性能进行分析,阐明原因，得出结论;（4)学会使用MATLAB对信号进行分析和处理；2设计原理理论上信号的采样要符合奈奎斯特采样定律，就是采样频率要高一点，一般为被采信号最高频率的2倍,只有这样,才能保证频域不混叠,也就是采样出来数字信号中包含了被采信号的所有信息,而且没有引入干扰。

北京工业大学信号处理与MATLAB实践实验报告班级：140200学生姓名：陈艺飞学号：14020016指导教师：孙中华、张延华完成时间：2016.12目录一、任选题 (3)1、作业要求 (3)2、流程图 (3)3、解题步骤 (4)4、运行环境matlab (8)5、运行代码汇总 (8)二、双号必选题： (10)1、题目1 (10)2、题目2 (15)三、心得与体会 (17)一、任选题1、作业要求作业-1太阳黑子活动周期的分析太阳黑子的活动是周期的，大约每11年达到一个爆发高峰。

试证明这一点。

设计提示：①首先下载太阳黑子的数据，可以从比利时皇家天文台（Royal Observatory of Belgium）的太阳影响数据分析中心（Solar Influences Data Analysis Center-SIDC）下载，网址是：http://sidc.oma.be/index.php3下载数据的时间段可以从1741年1月一直到当前。

②以横坐标表示年份，纵坐标表示黑子出现的数量，绘制Wolfer图。

③、应用FFT技术分析Wolfer数，在复平面上可以直接绘制出由Y给出的傅立叶系数的分布图。

④、绘制周期图（Y的模的平方被定义为功率，功率与频率的关系曲线则被定义为周期图）。

注：要获得太阳黑子的活动周期，你可以使用月度数据。

该数据可以通过点击太阳影响数据分析中心网页左边的导航条Sunspots→download of data→monthly and monthly smoothed sunspot number下载。

下载的数据文件的第1列是年和月，第3列是该月太阳黑子的平均数，第4列是平滑后该月太阳黑子的平均数。

为了分析太阳黑子的活动规律，即可以取任一时间段的数据，也可以取下载的全部数据。

为分析方便，建议用Excel将数据文件读进表格并且存到MATLAB工作路径。

2、流程图Wofler数时域图FFT变换功率谱密度（功率-频率）功率谱密度标出周期3、解题步骤①下载自http://sidc.oma.be/silso/datafiles页面内的Total sunspot number——Yearly mean total sunspot number [1700 - now]，CSV格式，并将其根据Matlab语法要求将其重命名为a14020016.csv。

数字信号处理课程设计摘要：本文基于 Matlab 设计了巴特沃斯数字低通滤波器、切比雪夫1型高通数字滤波器并用其来对音频信号进行低通滤波、高通滤波处理，仿真结果表明设计的滤波器均对音频信号进行了有效处理。

随后又利用Matlab对信号进行了分析，从而验证了奈奎斯特采样定理。

一、课程设计目的综合运用本课程的理论知识进行频谱分析以及滤波器设计，通过理论推导得出相应结论，并利用 MATLAB 作为编程工具进行计算机实现，从而复习巩固了课堂所学的理论知识，提高了对所学知识的综合应用能力，并从实践上初步实现了对数字信号的处理。

二、课程设计内容2.1滤波器的设计用windows自带的录音机录取语音“DSP”在文件“DSP.wav”内，时间大约1秒钟；画出语音信号的时域波形，并进行频谱分析；按照以下性能指标分别设计数字滤波器，并画出频率响应；滤波器可分别采用巴特沃斯型，切比雪夫1型滤波器。

a.低通滤波器：fc =1000Hz,fb=1200Hz,As=20dB,Ap=1dB;b.高通滤波器：fc =4800Hz,fb=5000Hz,As=20dB,Ap=1dB;（1）用上述设计的滤波器对语音信号进行滤波，并比较滤波前后语音信号的波形和频谱及声音的变化。

（2）对学有能力的同学，可设计该声音处理系统的用户界面，在该界面上可选择滤波器的类型，输入滤波器的参数，显示滤波器的频率响应，选择信号等。

2.2信号分析（1）x(t)=e|t|1000-,求其傅里叶变换x a（jΩ)。

画出模拟信号及傅里叶变换的a曲线图。

（2）以x（）说明采样频率特性的影响，分别采用f=5000Hz，f=1000Hz。

绘出X（e W）曲线。

三、设计思想和系统功能分析3.1滤波器的设计3.1.1基础知识f 是模拟频率，单位HZ；Ω是模拟角频率，单位rad/s。

模拟角频率Ω和模拟频率f 存在Ω=2πf的关系。

对模拟信号采样（采样频率 f s ）得到一个数字频率ω，它是模拟角频率Ω对采样频率 fs 归一化得到的，即ω = Ω/f s (rad)=2πf/fs=2πfT,对π归一化数字频率w=Ω/（π*fs）。
