新建住宅小区供配电设施建设执行标准

附件：江西省新建住宅配套供电设施建设标准1 总则1.0.1 为适应人民生活水平日益增长的需要，促进新建住宅供配电设施建设与社会经济发展、国家能源发展战略相协调，贯彻江西省人民政府办公厅赣府厅发[2007]87号文件精神，结合我省城镇经济发展和配电网现状，本着以人为本、安全、经济、实用、节能、环保、适度超前的原则，特制定本标准。

1.0.2 本省行政区域内新建住宅的供配电设施建设均应执行本标准，改建、扩建的新建住宅供配电设施建设应参照本标准执行.1。

0。

3 新建住宅供配电设施的建设应符合当地电力发展及城市发展规划。

视新建住宅建设规模及容量大小，应考虑预留35kV—110kV变电站的站址及电力通道。

供配电方案和供配电设施用房的设计应与新建住宅详规设计同步。

1.0。

4 本标准不含新建住宅公建设施计量装置以下部分，该部分（电梯、车库、水泵、消防、道路照明等）供配电设施宜委托有专业资质的设计单位设计.1。

0.5 新建住宅供配电设施应实现规范化、标准化,以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。

1.0.6 新建住宅供配电设备的选型应执行国家有关技术经济政策，采用运行安全可靠、技术先进、维护方便（免维护或少维护)、操作简单、节能环保型的设备.禁止使用国家明令淘汰及不合格的产品。

1.0。

7 新建住宅供配电设施的建设应根据城市规划要求，从美化环境、提高供电可靠性出发，宜建设以电缆线路为主的配电网。

1.0.8 新建住宅供配电设施的建设除执行本标准外,还应符合国家及行业和地方的相关标准规范。

2 引用的设计标准、规程规范引用的主要设计标准、规程规范有：GB311。

1-1997 高压输变电设备的绝缘配合GB1094—1994 电力变压器GB4208—1993 外壳防护等级（IP代码)GB4942—1993 低压电气外壳防护等级GB50011-2001 建筑物抗震设计规范GB50045—2005 高层民用建筑设计防火规范GB50052—1995 供配电系统设计规范GB50053—1994 10kV 及以下变电所设计规范GB50060-1992 3～110kV 高压配电装置设计规范GB50061—1997 66kV 及以下架空电力线路设计规范GB50217—1994 电力工程电缆设计规范GB6450-86 干式电力变压器GB50016-2006 建筑设计防火规范GB50229-2006 火力发电厂与变电所设计防火规范DL5027—1993 电力设备典型消防规范GB50057—1994 建筑物防雷设计规范(2000年修订）DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》DL/T404—1997 户内交流高压开关柜订货技术条件DL/T 599—2005 城市中低压配电网改造技术导则DL/T5103-1999 35～110kV无人值班变电所设计规范DL/T 5231-2001 农村电网建设与改造技术导则DL/T5216—2005 35～220kV 城市地下变电站设计规程DL/T5221-2005 城市电力电缆线路设计技术规定DL/T621-1997 交流电气装置的接地DL/T728—2000 气体绝缘金属封闭开关设备订货技术条件DL/T791—2001 户内交流充气式开关柜选用导则JB/T10088 6～220kV 级变压器声级JB/T7113-1993 低压并联电容器装置JGJ/T16-1992 民用建筑电气设计规范NDGJ96-1992 变电所建筑结构设计技术规定DL/T537—2002 高压/低压预装箱式变电站选用导则GB/T17467-1998 高压/低压预装式变电站SD320-89 箱式变电所技术标准以上设计标准、规程规范若有更新的版本，则应按新版本执行。

住宅小区供配电设施建设标准1. 介绍本文档旨在规范住宅小区供配电设施的建设标准，确保住宅小区的供电安全，提高供电效率。

该标准适用于各类住宅小区的供配电设施建设。

2. 设施建设范围2.1 主变电所建设2.1.1 主变电房选址要求2.1.2 主变电房建筑标准2.1.3 主变电房设备配置标准2.2 配电线路建设2.2.1 配电线路布置规划2.2.2 配电线路敷设标准2.2.3 配电线路绝缘与保护措施3. 设施建设要求3.1 供配电设施设计3.1.1 设计方案审批3.1.2 设计图纸要求3.1.3 设备选型标准3.2 设施的施工安装3.2.1 施工组织设计3.2.2 施工人员资质要求3.2.3 施工现场安全措施4. 设施验收及管理4.1 设施验收程序4.2 设施验收标准4.3 设施管理与维护5. 相关法律法规本文所涉及的法律名词及注释：5.1 住房和城乡建设部《住宅小区供配电设施建设标准规定》5.2 国家质量监督检验检疫总局《住宅小区供配电设施设计规范》6. 附件本文档涉及附件：无1. 引言本文档旨在详细阐述住宅小区供配电设施的建设标准，包括主变电所建设、配电线路建设、设施的设计、施工安装、验收及管理等方面的规定。

通过合理的规划和设计，确保住宅小区的供电设施符合标准，提高供电质量，保障住户的用电安全。

2. 主变电所建设2.1 主变电房选址要求2.1.1 距离住宅区域要求2.1.2 环境因素考虑2.2 主变电房建筑标准2.2.1 建筑物结构要求2.2.2 防雷设施要求2.3 主变电房设备配置标准2.3.1 主变电设备要求2.3.2 联络、保护设备要求3. 配电线路建设3.1 配电线路布置规划3.1.1 线路布置原则3.1.2 线路敷设方式3.2 配电线路敷设标准3.2.1 线缆规格要求3.2.2 管道敷设要求3.3 配电线路绝缘与保护措施3.3.1 绝缘材料要求3.3.2 保护措施要求4. 设施建设要求4.1 供配电设施设计4.1.1 设计方案审批程序4.1.2 设计图纸要求4.2 设施的施工安装4.2.1 施工组织设计要求4.2.2 施工人员资质要求4.3 施工现场安全措施4.3.1 施工现场准备工作4.3.2 施工材料及设备安全要求5. 设施验收及管理5.1 设施验收程序5.2 设施验收标准6. 相关法律法规本文所涉及的法律名词及注释：6.1 住房和城乡建设部《住宅小区供配电设施建设标准规定》6.2 国家质量监督检验检疫总局《住宅小区供配电设施设计规范》7. 附件本文档涉及附件：无。

省电力公司新建住宅小区电力设施建设标准（试行）1 总则1.1为促进社会经济发展，适应人民生活水平日益提高的需要，规新建住宅小区电力设施建设，提高居民用电可靠性，结合经济发展和配电网现状，本着安全、经济、实用、适度超前的原则，制定本标准。

1.2南网设区市市区新建的属于城市电网供电的住宅小区电力设施建设均执行本标准。

1.3 居民住宅小区电力设施的建设应符合当地电力发展及城市发展规划,符合国家相关标准和规。

居民住宅小区设计应与供配电系统的设计同步。

1.4 居民住宅小区供电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济的原则，保障供电质量，满足居民生活水平提高对用电的需求。

1.5 居民住宅小区电力设施应实现规化、标准化，以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。

1.6居民住宅小区供配电设备的选型应执行国家有关规定，按照运行安全可靠、技术先进的原则，采用免维护或少维护、操作简单、节能环保型的产品。

禁止使用国家明令淘汰及不合格的产品。

1.7居民住宅小区应根据城市规划要求，从美化环境、提高供电可靠性出发，宜采用电缆。

低压电缆线路的配置应考虑10-15年的发展要求。

2 供配电设计2.1 负荷性质的确定2.1.1 根据居民住宅小区建筑物及配套设施负荷性质不同可分为一级负荷。

2.1.2 居民住宅小区一级负荷有：1 高层居住类建筑及有特殊要求的住宅的电梯、泵房、消防设施等；2机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电、有特殊要求的汽车库；3 建筑面积大于3000m2的人防工程；4 智能化系统网络中心等。

2.1.3 居民用电负荷及其它不属于上述一级的负荷为二级负荷。

2.2 负荷容量统计2.2.1 居民住宅小区用电容量按50W/m2计算，每户用电容量不低于6KW。

2.2.2 有特殊需要的住宅，基本配置容量根据实际需要确定。

2.3 居民住宅小区供电2.3.1 电源要求1 居民住宅小区一级负荷应由双电源供电。

新建住宅小区电力设施建设标准介绍(doc 13页)附件2：华北电网有限公司城市新建住宅小区电力设施建设标准（试行）第一章总则第一条为促进社会经济发展，适应人民生活水平日益提高的需要，规范居民住宅供电配套设施建设，提高居民用电可靠性，华北电网有限公司（以下简称公司）根据《河北省设区市市区新建住宅小区电力设施建设费管理暂行办法》（冀价经费[2008]39号），制定本标准。

第二条冀北地区设区市市区新建的属于城市电网供电的住宅小区电力设施建设均执行本标准。

第三条居民住宅区供配电设施的建设应符合当地电力发展及城市发展规划,符合国家相关标准和规范。

供配电系统的设计应与居民住宅区设计同步。

根据实际需要确定。

2．公共服务设施应按实际设备容量计算。

设备容量不明确时，按负荷密度估算：办公60-100W/m2；商业100-150W/m2。

第十条居民住宅区供电：1．电源要求：一级负荷宜由双电源供电，至少满足两回线路供电。

二级负荷宜由两回线路供电。

三级负荷无特殊供电要求。

一、二级负荷的供电要求还应满足《供配电设计规程》GB50052-95的相关要求。

2．10kV供电1）居民住宅区规划容量在630kVA以上时应采用配电室方式，容量在630kVA及以下时可以采用箱变方式。

2）十二层及以上高层建筑应采用配电室方式供电。

3）单个配电室的容量不得超过3200kVA,单台变压器的容量不宜大于1600kVA。

4）小区配电室或箱变应采用小型化、无油化、少维护具备“五防”功能的真空断路器或六氟化硫负荷开关熔断器开关柜。

5）开闭所（环网柜）开关设备应采用有国内成熟运行经验、少维护或免维护的六氟化硫或真空开关设备。

6）小区箱变壳体采用防腐材料，优先选用不锈钢材料；配电室的低压开关设备应采用小型化、少维护的优质产品。

7）10kV线路采用架空绝缘导线或电缆，考虑负荷发展裕度一次建成。

8）10kV电缆的敷设及截面选择：选择电缆敷设方式应依据配电网中远期规划，考虑电缆最终数量、路径容量、施工条件以及初期投资等因素确定。

华北电网有限公司城市新建住宅小区电力设施华北电网有限公司城市新建住宅小区电力设施建设标准（试行）第一章总则第一条为促进社会经济发展，适应人民生活水平日益提高的需要，规范居民住宅供电配套设施建设，提高居民用电可靠性，华北电网有限公司（以下简称公司）根据《河北省设区市市区新建住宅小区电力设施建设费管理暂行办法》（冀价经费[2008]39号），制定本标准。

第二条冀北地区设区市市区新建的属于城市电网供电的住宅小区电力设施建设均执行本标准。

第三条居民住宅区供配电设施的建设应符合当地电力发展及城市发展规划,符合国家相关标准和规范。

供配电系统的设计应与居民住宅区设计同步。

第四条居民住宅区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济的原则，保障供电质量，满足居民生活水平提高对用电的需求。

第五条居民住宅区内供配电设施应实现规范化、标准化，以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。

第六条居民住宅区供配电设备的选型应执行国家有关规定，按照运行安全可靠、技术先进的原则，采用免维护或少维护、操作简单、节能环保型的产品。

禁止使用国家明令淘汰及不合格的产品。

第七条居民住宅区内应根据城市规划要求，从美化环境、提高供电可靠性出发，应采用架空绝缘导线或电缆。

第二章供配电设计第八条负荷性质的确定。

根据《供配电系统设计规程》GB50052-95、《民用建筑电气设计规范》（JGJ/T16-92）和《高层民用建筑设计防火规范》(GB50045-95)中对电力重要负荷分级的要求，住宅电力负荷分三级：一级负荷：十九层及以上的高层住宅的消防用电等。

二级负荷：十层至十八层的高层住宅的消防用电。

三级负荷：一级和二级以外的负荷。

第九条负荷容量设计：1．居民住宅区用电容量按建筑面积50W/m2计算，80 m2及以下的住宅按每户4千瓦配置。

有特殊需要的住宅，基本配置容量根据实际需要确定。

2．公共服务设施应按实际设备容量计算。

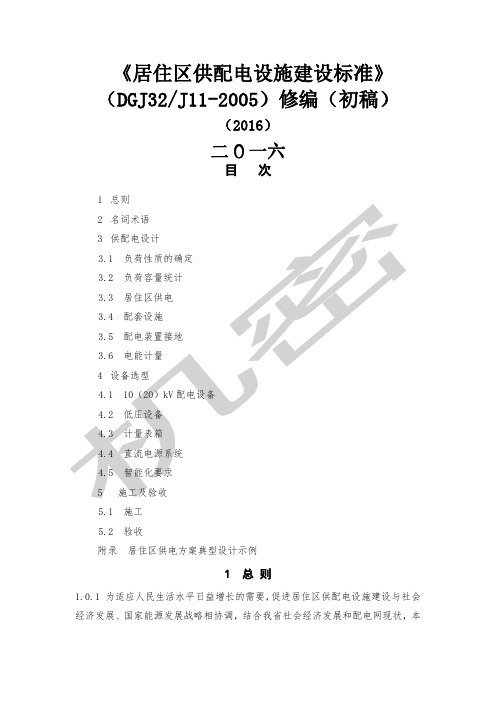

《居住区供配电设施建设标准》（DGJ32/J11-2005）修编（初稿）（2016）二0一六目次5.1 施工5.2 验收附录居住区供电方案典型设计示例1 总则1.0.1 为适应人民生活水平日益增长的需要，促进居住区供配电设施建设与社会经济发展、国家能源发展战略相协调，结合我省社会经济发展和配电网现状，本着以人为本、安全、经济、实用、适度超前的原则，特制定本标准。

1.0.2 本省行政区域内新建居住区及住宅建筑的供配电设施建设均应执行本标准，改建、扩建的居住区供配电设施建设应参照本标准。

1.0.3 居住区供配电设施的建设应符合当地电力发展及城市发展规划。

视居住区建设规模及容量大小，应考虑预留35kV-110kV变电站的站址及电力通道。

供配电系统的设计应与居住区详规设计同步。

1.0.4 居住区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经本标准中居住区泛指不同居住人口规模的居住生活聚居地和特指城市干道或自然分界线所围合，包括配建的公共服务设施。

规模上涵盖了居住小区、居住组团和零星住宅。

2 公共服务设施一般称公建，是与居住人口规模相对应配建的，为居民服务和使用的各类设施。

3 多层建筑指七层及以下居住类建筑。

4 高层建筑指建筑高度超过24m的建筑。

其中小高层住宅建筑指八层至十八层居住类建筑；高层住宅建筑指建筑高度不超过100m的十九层及以上居住类建筑；超高层住宅建筑指建筑高度超过100m的居住类建筑。

5 高级住宅指别墅或建筑装修标准高的住宅。

指由10(20)kV开关设备、配电变压器、低压开关设备、无功补偿设备、电能计量设备、辅助设备和联结件组成的户外成套配电设备，用于从10(20)kV系统向低压系统输送电能。

12 电缆分支箱指用于电缆线路的接入和接出，作为电缆线路的多路分支，起输入和分配电能作用的电力设备，简称分支箱。

13 配置系数指配置变压器的容量（kVA）或低压配电干线馈送容量（kVA）与居住区低压用电负荷（kW）之比值。

住宅小区供配电设施建设执行标准的要求第一份范本：一、总则1.1 目的和依据本文档的目的是规范住宅小区供配电设施的建设，确保其安全、稳定、高效运行。

执行标准的依据包括国家电力行业相关法规和标准以及本地区的电气工程建设规定。

二、技术要求2.1 供配电设计2.1.1 小区供配电主干线路应满足全小区耐压需求，设计应考虑负载均衡、短路和过电压保护等因素。

2.1.2 供配电变压器应根据小区用电负荷计算确定容量，并满足相关安全标准要求。

2.1.3 在小区内设置配电箱，应设置漏电保护装置和过载保护装置，并确保可靠和易于维护。

2.2 设备选型和安装2.2.1 所使用的变压器、配电箱、开关、电缆等设备应符合国家标准和相关行业规范。

2.2.2 设备的安装应按照供应商的要求和相关标准进行，确保其稳定性和安全性。

2.2.3 线路敷设应符合设计要求，保证电缆的绝缘性能和电气性能，防止破损和短路风险。

2.3 运行与维护2.3.1 供配电设施应定期进行巡检和维护，确保其正常运行和安全使用。

2.3.2 故障发生时，应及时有效地进行排除和修复，并做好故障记录和分析。

2.3.3 建立健全的应急预案，确保在突发情况下能够迅速采取有效措施保障供配电的正常运行。

三、验收和监督3.1 施工单位应按照相关规定完成工程验收，提供验收报告和相关资料。

3.2 相关部门应加强对住宅小区供配电设施建设的监督和管理，确保其符合要求并安全可靠。

附件：1. 施工图纸2. 合同及协议文件法律名词及注释：- 供配电：指电力系统中的电能供给和分配。

- 主干线路：指供配电系统中连接变压器和配电箱之间的电缆或导线。

- 耐压需求：指供配电设施能够承受的最大电压。

- 短路保护：指在供配电设施发生短路时采取的保护措施，以避免损坏和人身伤害。

- 过电压保护：指在供配电设施发生过电压时采取的保护措施，以避免损坏和人身伤害。

- 漏电保护装置：指用于检测和防止漏电的电气装置。

- 过载保护装置：指用于检测和防止供配电设施过载的电气装置。

山东电力集团公司新建住宅小区供配电设施建设标准前言为加强和规范新建住宅小区供配电设施配套工程建设管理，根据有关技术规定、设计规范编制本标准。

作为山东各地市新建住宅小区供配电设施配套工程建设的指导性文件，各地市应根据本标准，制定适合本地实际情况的实施细则。

本技术原则由山东电力集团公司生技部提出并归口。

主要起草单位：山东电力集团公司生技部批准：张方正审核：孙明信主要起草人员：王肃邹旭王华广李立生陈建民郑玉实朱保军夏鼎张顺生参与研讨单位：山东电力研究院枣庄供电公司临沂供电公司济南供电公司淄博供电公司菏泽供电公司本技术原则由山东电力集团公司生技部负责解释。

目录1总则2引用标准3名词术语3.1住宅小区供配电设施3.2住宅小区用电负荷3.3多层住宅3.4小高层住宅3.5高层住宅3.6超高层住宅3.7高级住宅3.8公共服务设施3.9汽车库分类3.10建筑面积3.11配电室3.12开闭所3.13环网柜3.14配电变压器3.15配置系数3.16双电源3.17双回路4供配电设计原则4.1负荷性质的确定4.2居住区负荷容量配置4.3居住区供电接入原则4.4居住区10kV供电方式4.5居住区低压供电方式5设备选型原则5.1配电变压器5.2开闭所5.3环网柜5.4中压电缆5.5低压线路5.6电缆通道5.7配电室5.8低压电缆分支箱5.9接户线6开闭所、配电室建筑设计要求6.1基本要求6.2环境要求6.3消防要求6.4照明要求6.5超高层建筑中上部配电室的特殊要求7附则7.1本标准由山东省电力集团公司生产技术部提出并负责解释。

7.2本标准自颁发之日起执行。

1总则1.1为加强和规范山东电力集团公司住宅小区供配电设施配套工程建设管理，按照安全、经济、实用、适度超前的原则，统一规划、设计、建设，特制定本标准。

1.2本标准适用于山东电力集团公司所属各供电公司住宅小区内供配电设施配套工程建设，电网电源点至住宅小区配电设施建设标准执行《山东电力集团公司直供中低压配电网技术原则》。

石家庄市供电公司新建住宅小区电力设施建设标准（试行）1供配电设计2.1 负荷性质的确定2.1.1 根据居民住宅小区内建筑物及配套设施负荷性质不同可分为一、二级负荷。

2.1.2 居民住宅小区内一级负荷有：1 高层居住类建筑及有特殊要求的住宅的电梯、泵房、消防设施等；2机械停车设备以及采用升降梯作车辆疏散出口的升降梯用电、有特殊要求的汽车库；3 建筑面积大于5000m2的人防工程；4 智能化系统网络中心等。

2.1.3 居民用电负荷及其它不属于上述一级的负荷为二级负荷。

2.2 负荷容量统计2.2.1 居民住宅小区用电容量按50W/m2计算，每户用电容量不低于4KW。

2.2.2 有特殊需要的住宅，基本配置容量根据实际需要确定。

2.2.3 公共服务设施应按实际设备容量计算。

设备容量不明确时，按负荷密度估算：办公60-100W/m2；商业100-150W/m2。

2.3 居民住宅小区供电2.3.1 电源要求1 居民住宅小区一级负荷应由双电源供电。

2 居民住宅小区二级负荷一般由单电源供电，可视电源线路裕度及负荷容量合理增加供电回路。

2.3.2 10kV供电l 居民住宅小区容量在630kVA以上时宜采用配电室方式，容量在630kVA及以下时宜采用箱变方式。

2 十二层及以上高层建筑应采用配电室方式供电。

3 单个配电室的容量不宜超过3000kVA。

4 小区配电室或箱变，应采用小型化、无油化、少维护具备“五防”功能的真空断路器或六氟化硫负荷开关熔断器开关柜。

5开闭所（环网柜）开关设备，应采用有省内成熟运行经验、少维护或免维护、知名品牌的六氟化硫或真空开关设备。

6 小区箱变壳体采用防腐材料，优先选用不锈钢材料；配电室的低压开关设备应采用小型化、少维护、资信高的优质产品。

7 10kV主干架空线路的导线截面原则上不小于240 mm2，采用绝缘导线。

8 10kV电缆截面应力求简化并满足规划、设计要求，应按下表进行选择。

2.3.3 0.4kV供电l 低压线路的供电半径不宜过大，一般控制在100-150m，，最大不宜超过250m。

关于新建住宅小区供配电设施建设执行标准的要求2016年4月目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (3)4 总则 (6)5 供配电设计原则 (7)6 设备选型原则 (13)7 开关站、配电室及线路通道建设要求 (20)8 附录： (24)关于新建住宅小区供配电设施建设执行标准的要求1 范围本标准规定了住宅小区供配电设施建设标准的术语和定义、10kV 及以下配电网规划原则、供电方案编制原则、用户受电工程接入电力系统技术要求、用户受电工程设备选型标准。

本标准适用于石家庄市10kV及以下电力用户受电工程的新建、扩建和改造。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB311.1 高压输变电设备的绝缘配合GB1094 电力变压器GB4208 外壳防护等级（IP代码）GB6450 干式电力变压器GB/T13499 电力变压器应用导则GB/T16934 电能计量柜GB/T16935 低压系统内设备的绝缘配合GB/T17467 高压/低压预装式变电站GB/T17468 电力变压器选用导则GB/T50064 交流电气装置的过电压保护和绝缘配合设计规范GB/T50065 交流电气装置的接地设计规范GB50011 建筑物抗震设计规范GB50016 建筑设计防火规范GB50052 供配电系统设计规范GB50053 20kV 及以下变电所设计规范GB50054 低压配电设计规范GB50057 建筑物防雷设计规范GB50060 3～110kV 高压配电装置设计规范GB50061 66kV 及以下架空电力线路设计规范GB50096 住宅设计规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50217 电力工程电缆设计规范GB50229 火力发电厂与变电所设计防火规范GB50293 城市电力规划规范GB50368 住宅建筑规范DL/T404 户内交流高压开关柜订货技术条件DL/T537 高压/低压预装箱式变电站选用导则DL/T572 电力变压器运行规程DL/T599 城市中低压配电网改造技术导则DL/T601 架空绝缘配电线路设计技术规程DL/T602 架空绝缘配电线路施工及验收规程DL/T728 气体绝缘金属封闭开关设备订货技术条件DL/T791 户内交流充气式开关柜选用导则DL5027 电力设备典型消防规范DL/T5103 35～110kV无人值班变电所设计规范DL/T5118 农村电力网规划设计导则DL/T5216 35～220kV 城市地下变电站设计规程DL/T5220 10kV及以下架空配电线路设计技术规程DL/T5221 城市电力电缆线路设计技术规定DL/T5231 农村电网建设与改造技术导则JB/T10088 6～220kV 级变压器声级JB/T7113 低压并联电容器装置JGJ16 民用建筑电气设计规范NDGJ96 变电所建筑结构设计技术规定DL/T645-2007多功能电能表通信协议DL/T 614—2007多功能电能表DL/T698 电能信息采集与管理系统CJ／T188-2004 户用计量仪表数据传输技术条件Q/GDW 1376.1-2013 电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议Q/GDW 1374.2-2013 电力用户用电信息采集系统技术规范第2部分：集中抄表终端技术规范。
