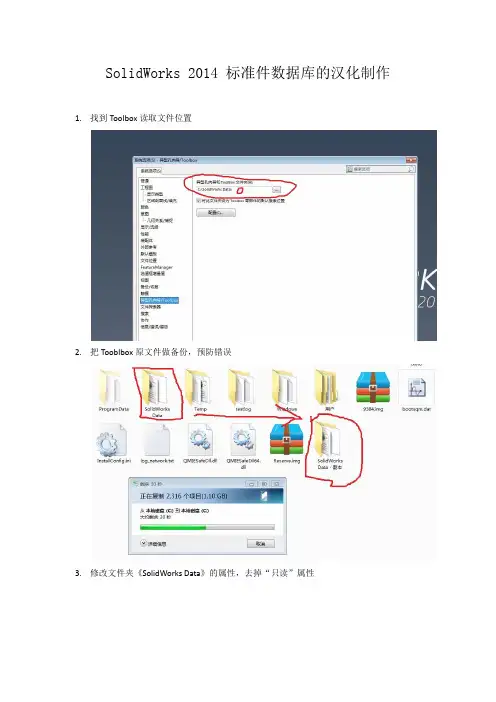

SolidWorks 2014 标准件数据库的汉化制作1.找到Toolbox读取文件位置
2.把Tooblbox原文件做备份,预防错误
3.修改文件夹《SolidWorks Data》的属性,去掉“只读”属性
4.在SolidWorks操作界面右侧,点击“设计库”
5.点击,可看到下图
6.进入可看到下图
7.进入可看到下图
8.进入可看到下图
9.把拖入SolidWorks操作界面,可看到下图
10.点击左上角,进入“属性”
11.编辑属性,输入代号< GB/T 6176-2000>,点击保存,关闭零件
12.进入选项进入界面
13.点击进入界面
14.点击进入界面
15.点击进入界面
16.点击进入界面
17.点击进入界面
18.点击进入界面
19.点击进入界面,一定要和开始编辑的是同一个零件
20.点击添加<名称> , 确定
21.进入界面后选取<名称> ,可见界面,多出<名称> 空连,如图
22.点击右面输出数据,保存
23.编辑保存的xis 文件,全选下的所有
文字
复制到
24.修改名称《GB_HEXAGON_TYPE10_1》为《2型六角螺母细牙》,如下图
25.
26.全选复制到第1连的下,如图
保存,退出;
27.回到Toolbox界面,点击输入数据,输入
刚才修改的xls 文件,输入完成,<名称> 连填充完成,如图
点击保存,关闭,汉化完成
28.回界面
去掉选项
,防止SolidWorks读取默认的标准件位置。
个三角形→画一个三角形顶点到盘中心的线(作为扫描路径线)→拉伸扫描(三角形为轮廓线)拉伸切除多余部分(两个方向完全贯穿)→圆周阵列(选择扫描特征、切除特征和据新华社电特征)12个→旋转阶梯轴→圆角(变半径、外缘5、内缘3)→外圆圆角5。
图67 图68图67提示:画中心杆(中心)轨迹→建立两个基准面→画圆草图→扫描中心杆(薄壁特征)在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。
图68提示:绘缺点3D封闭曲线→建立基准面→画圆草图→扫描。
图69 图70图69提示:画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。
图70提示:旋转主体→生成筋板→切孔→倒角。
图71 图72图71提示:拉伸两端圆柱(两侧对称)→拉伸中间杆(两侧对称)→圆角→倒角。
12图72提示:旋转轴→建立基准面→切除键槽。
图73 图74图73提示:旋转主体→切横孔→切阶梯孔。
图74提示:旋转主体→切孔。
图75 图76 图75提示:旋转。
图76提示:拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。
图77 图78图77提示:拉伸底板→建立基准面→拉伸斜圆柱→切孔。
图78提示:拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。
3图79 图80图79提示:旋转→切孔。
图80提示:拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切底板孔。
图81 图82图81提示:拉伸中间圆套→切键槽→旋转一个手把→阵列。
图82提示:拉伸大板→拉伸半圆体→旋转中间圆柱→拉伸小板→切中孔→切方槽。
图83 图84图83提示:右侧板→拉伸侧圆柱→切侧圆柱孔→拉伸上板→拉伸上小板体→切小板中间部分→切小板孔→拉伸上圆柱→切上圆柱孔。
图84提示:拉伸主体→拉伸底板→拉伸上沿→拉伸一侧轴承座圆柱→加筋板→拉伸固定板→切轴承孔→切轴承压盖孔→镜象另一半→切底板孔→切连接孔→生成分隔线→拔模固定板。
4图85 图86图85提示:拉伸主体→圆角主体→抽壳主体→拉伸底沿→拉伸侧固定板→拉伸一侧轴承座→切一侧轴承孔→拉伸固定板→拔模固定板→加轴承压盖孔→加筋板→镜象另一半→拉伸顶部圆柱→切顶部小孔→切底板孔。

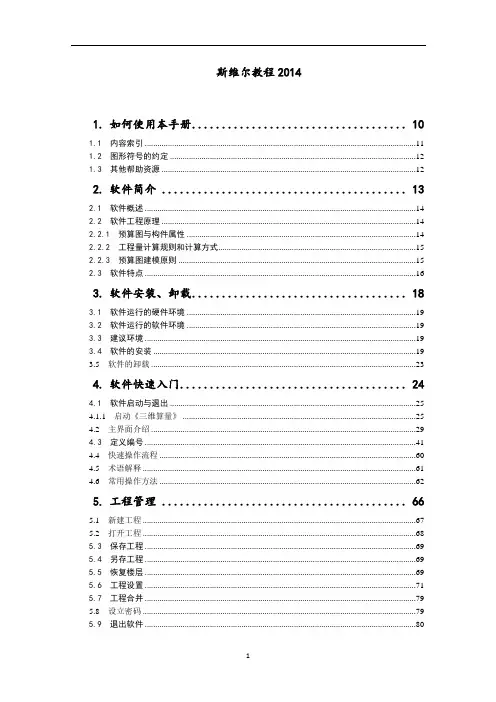

斯维尔教程20141.如何使用本手册 (10)1.1 内容索引 (11)1.2 图形符号的约定 (12)1.3 其他帮助资源 (12)2.软件简介 (13)2.1 软件概述 (14)2.2 软件工程原理 (14)2.2.1 预算图与构件属性 (14)2.2.2 工程量计算规则和计算方式 (15)2.2.3 预算图建模原则 (15)2.3 软件特点 (16)3.软件安装、卸载 (18)3.1 软件运行的硬件环境 (19)3.2 软件运行的软件环境 (19)3.3 建议环境 (19)3.4 软件的安装 (19)3.5 软件的卸载 (23)4.软件快速入门 (24)4.1 软件启动与退出 (25)4.1.1 启动《三维算量》 (25)4.2 主界面介绍 (29)4.3 定义编号 (40)4.4 快速操作流程 (59)4.5 术语解释 (60)4.6 常用操作方法 (61)5.工程管理 (65)5.1 新建工程 (66)5.2 打开工程 (67)5.3 保存工程 (68)5.4 另存工程 (68)5.5 恢复楼层 (68)5.6 工程设置 (70)5.7 工程合并 (78)5.8 设立密码 (78)5.9 退出软件 (78)6.轴网 (79)6.1 绘制轴网 (80)6.2 移动轴网 (82)6.3 修改轴网 (83)6.4 合并轴网 (83)6.5 隐显轴网 (84)6.6 上锁轴网 (84)6.7 选排轴号 (85)6.8 自排轴号 (85)6.9 轴号变位 (86)6.10 轴号刷新 (87)6.11 删除轴号 (88)6.12 删除尺寸标注 (88)6.13 绘制辅轴 (88)6. 14 弧形辅轴 (89)6.15 平行辅轴 (90)6.16 转角辅轴 (91)6.17 选线成轴 (92)6.18 线性标注 (92)6.19 角度标注 (92)6.20 对齐标注 (93)7.基础 (94)7.1 独基承台 (94)7.2 条基、基础梁布置 (98)7.3 筏板布置 (100)7.4 井坑布置 (102)7.5 桩基布置 (103)7.6 基坑土方 (111)7.7 基坑放坡 (112)7.8 建筑范围 (113)7.9 场区布置 (114)7.10 布等高线 (114)7.11 网格土方 (115)8.结构 (119)8.1 柱体布置 (120)8.2 柱帽布置 (120)8.3 梁体布置 (124)8.4 墙体布置 (127)8.5 暗柱布置 (134)8.6 暗梁布置 (137)8.7 板体布置 (140)8.9 后浇带 (146)8.10 预埋铁件 (146)9.建筑一 (152)9.1 砌体墙布置 (153)9.2 构造柱 (154)9.3 圈梁布置 (156)9.4 过梁布置 (160)9.5 标准过梁 (163)9.6 门窗布置 (163)9.7 洞口边框 (167)9.8 板洞布置 (168)9.9 飘窗布置 (169)9.10 老虎窗 (169)9.11 悬挑板 (170)9.12 竖悬板 (171)9.13 阳台生成 (171)9.14 栏板布置 (172)9.15 压顶布置 (173)9.16 栏杆布置 (174)9.17 扶手布置 (175)9.18 挑檐天沟 (176)9.19 腰线布置 (177)9.20 脚手架 (177)9.21节点构件 (178)10.建筑二 (184)10.1 台阶布置 (185)10.3 坡道布置 (185)10.4 散水布置 (186)10.5 防水反坎 (187)10.6 地沟布置 (190)10.7 悬挑梁布置 (190)10.8 高度调整框 (191)10.9 梯段布置 (191)10.10 楼梯 (192)10.11 建筑面积 (195)11.装饰 (197)11.1 做法表 (198)11.2 做法组合表 (200)11.3 房间布置 (202)11.4 地面布置 (202)11.6 踢脚布置 (204)11.7 墙裙布置 (204)11.8 墙面布置 (205)11.9 其它面布置 (205)11.10 屋面布置 (205)11.11 生成立面 (209)11.12 立面展开 (211)11. 13 退出展开 (213)11.14 立面切割 (214)12.其它构件 (215)12.1 点 (216)12.2 线 (216)12.3 面 (217)12.4 路径曲面 (217)13.CAD操作 (219)13.1 撤销 (220)13.2 恢复 (220)13.3 复制 (220)13.4 属性匹配 (221)13.5 删除 (223)13.6 移动 (223)13.7 镜像 (223)13.8 旋转 (223)13.9 偏移 (224)13. 10 延伸 (224)13.11 修剪 (224)13.12 打断 (224)13.13 倒角 (225)13.14 圆角 (227)13.15 合并 (227)13.16 对齐 (228)14.构件管理 (231)14.1 定义编号 (232)14. 2 图形管理 (232)14.3 手工算量 (235)14.4 分组编号 (243)14.5 成块布置 (244)14.6 组合布置 (246)14.7 拷贝楼层 (247)14.8 构件筛选 (249)14.10 编号属性 (252)14.11 原位编辑 (252)14.12 构件转换 (253)14.13 构件分解 (253)14.14 合并拆分 (254)14.15 斜体编辑 (254)14.16 构件编辑 (266)14.17 调整夹点 (268)14.18 属性查询 (268)14.19 梁体变拱 (270)14.20 板体变拱 (270)14.21 筏板编辑 (272)14.22 屋面编辑 (273)14.23 复制做法 (273)14.24 删除做法 (274)14.25 梁体加腋 (275)14.26 条基加腋 (276)14.27 墙体加腋 (277)14.28 筏板连接 (278)14.29 高度设置 (281)14.30 指定输出 (282)14.31 倒棱台编辑 (287)14.32 区域延伸 (288)15.钢筋 (290)15.1 钢筋布置 (291)15.2 柱筋平法 (301)15.3 梁筋布置 (305)15.4 板筋布置 (310)15.5 筏板钢筋 (315)15.4 后浇带钢筋 (315)15.6 条基钢筋 (318)15.7 屋面钢筋 (318)15.8 地面钢筋 (318)15.9 表格钢筋 (318)15.10 自动钢筋 (326)15.11 钢筋显隐 (333)15.12 钢筋三维 (333)15.13 钢筋复制 (334)15.14 钢筋删除 (334)15.15 钢筋选项 (334)15.16 钢筋维护 (346)16.识别 (351)16.2 分解设计图 (354)16.3 字块处理: (354)16.3 缩放图纸 (354)16.4 清空底图 (355)16.5 图层控制 (355)16.6 管理图层 (356)16.7 全开图层 (357)16.8 冻结图层 (357)16.9 恢复图层 (358)16.10 识别轴网 (358)16.11 识别独基 (360)16.12 识别条基基础梁 (361)16. 13 识别桩基 (361)16.14 识别柱、暗柱 (362)16.15 识别砼墙 (364)16.16 识别梁体 (365)16.17 识别构造柱 (366)16.18 识别砌体墙 (367)16.19 识别门窗表 (368)16.20 识别门窗 (369)16.21 识别建筑 (370)16.22 识别等高线 (370)16.23 识别内外 (371)16.24 识别截面 (372)16.25 识别柱筋 (373)16.26 识别梁筋 (373)16.27 识别板筋 (374)16.28 识别大样 (374)16.29 对比图纸 (376)16.30 描述转换 (383)16.31 查找替换 (384)16.32 文字合并 (385)16.33 文字炸开 (385)16.34 相同替换 (386)16.35 底图编号前缀 (387)16.35 构件编号前缀 (390)17.视图 (393)17.1 多层组合 (394)17.2 构件显示 (395)17.3 高度自调 (396)17.4 构件辨色 (396)17.5 隐藏构件 (398)17.7 属性图示 (398)17.8 属性浮示 (399)17.9 屏幕旋转 (400)17.10 CAD界面 (401)18.工具 (403)18.1 截面管理 (404)18.2 查询面积 (405)18.3 查询距离 (406)18.4 智能计算器 (406)18.5 五金手册 (407)18.6 图形计算 (408)18.7 记事本 (409)18.8 组合开关 (410)18.9 跨段组合 (410)18.10 构件开关 (412)18.11 捕捉设置 (412)18.12 算量设置 (413)18.13 系统选项 (425)18.14 本地维护 (427)19.报表 (437)19.1 图形检查 (438)19.2 计算汇总 (440)19.3 统计 (441)19.4 预览统计 (442)19.5 报表 (444)19.6 工程对比 (454)19.7 自动挂做法 (462)19.8 漏项检查 (466)19.9 数量检查 (467)19.10 查量 (470)19.11 看工程量 (476)19.12 核对钢筋 (478)19.13 核对单筋 (479)20.帮助 (480)20.1 文字帮助 (481)20.2 视频演示 (481)20.3 反馈问题 (481)20.4 更新信息 (481)20.5 公司在线 (482)20.6 关于 (482)21.附录 (483)21.1 附录一常见问题解答 (483)22进度管理 (501)22.1 1. 进度维护 (501)22.2 挂接任务 (504)22.3 进度构件 (506)22.4 进度楼层 (507)22.5 动态数据 (507)22.6 刷新进度 (508)22.7 进度筛选 (508)三维手册本手册内容包括⏹如何使用本手册⏹其他构件 ⏹软件简介⏹修改⏹软件安装、卸载⏹构管理⏹软件快速入门⏹钢筋⏹工程管理⏹识别⏹轴网⏹视图⏹基础⏹工具⏹结构⏹报表⏹建筑一⏹帮助⏹建筑二⏹附录⏹装饰⏹进度管理1. 如何使用本手册本章内容包括⏹内容索引⏹图形符号的约定⏹其他帮助资源本章向您介绍三维算量软件 (简称三维算量)使用手册的编写内容和图形符号的约定,并推荐在使用本软件的同时会涉及到的其它一些对您有帮助的信息,这些知识对您学习和掌握三维算量不可缺少,请仔细阅读。
solidworks2014钣金设计实例精解英文版SolidWorks 2014 Sheet Metal Design Example ExplainedSolidWorks 2014, a powerful CAD software, has been widely used in various industries for its user-friendly interface and robust design capabilities. Among its many features, sheet metal design stands out as a particularly useful tool for engineers and designers. In this article, we will explore an example of sheet metal design in SolidWorks 2014, providing a detailed breakdown of the steps involved.Step 1: Creating a New PartTo begin, we need to create a new part in SolidWorks. This can be done by selecting "New" from the File menu and choosing "Part" as the document type.Step 2: Sketching the Base ProfileOnce the new part is created, we can proceed to sketch the base profile of our sheet metal component. This involvesdefining the shape and dimensions of the part using the Sketch tools provided in SolidWorks. For this example, let's assume we are designing a simple bracket.Step 3: Defining the MaterialBefore we can proceed with the sheet metal design, we need to specify the material for our part. This can be done by selecting the "Material" property in the PropertyManager and choosing the desired material from the list. For this example,let's use aluminum.Step 4: Converting to Sheet MetalWith the base profile sketched and the material defined, we can now convert the part to sheet metal. This can be done by selecting the "Convert Entities" feature in the FeatureManager design tree and choosing "Sheet Metal" as the conversion type.Step 5:Applying BendsOnce the part is converted to sheet metal, we can start applying bends to create the desired shape. SolidWorks provides various bending tools that allow us to create accurateand realistic bends based on the material properties. For this example, we will use the "Base-Flange" bend to create the bracket's shape.Step 6: Refining the DesignAfter applying the bends, we can refine the design by adding additional features or modifying the existing ones. SolidWorks allows us to easily add cutouts, fillets, and other features to improve the part's functionality and aesthetics.Step 7: Saving the PartFinally, once the design is complete, we can save the part by selecting "Save" from the File menu. It is also a good practice to save the part periodically throughout the design process to avoid data loss.In conclusion, SolidWorks 2014 provides a powerful and user-friendly platform for sheet metal design. By following the steps outlined in this article, engineers and designers can create accurate and realistic sheet metal components with ease. Thesoftware's robust design capabilities and intuitive interface make it an ideal choice for sheet metal design applications.中文版SolidWorks 2014钣金设计实例精解SolidWorks 2014是一款功能强大的CAD软件,因其用户友好的界面和强大的设计功能,广泛应用于各个行业。

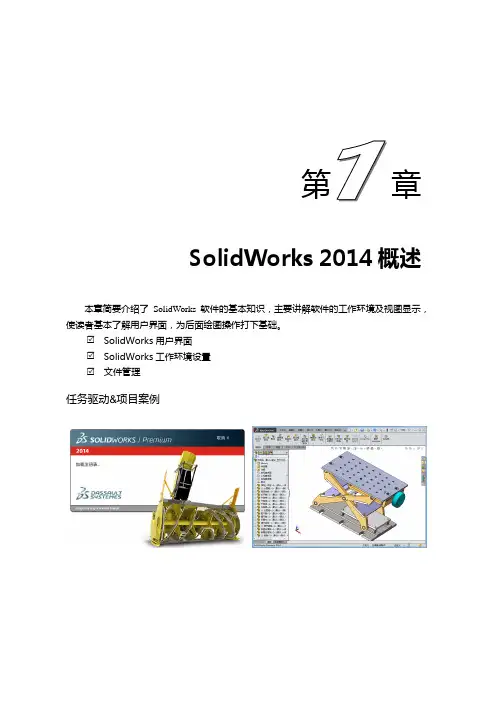

第章SolidWorks2014概述本章简要介绍了SolidWorks软件的基本知识,主要讲解软件的工作环境及视图显示,使读者基本了解用户界面,为后面绘图操作打下基础。
SolidWorks用户界面SolidWorks工作环境设置文件管理任务驱动&项目案例1.1 SolidWorks 2014简介SolidWorks公司推出的SolidWorks 2014在创新性、便捷性以及界面的人性化等方面都得到了增强,性能和质量进行了大幅度的完善,同时开发了更多SolidWorks新设计功能,使产品开发流程发生了根本性的变革;支持全球性的协作和连接,大大缩短了产品设计的时间,提高了产品设计的效率。
SolidWorks 2014在用户界面、草图绘制、特征、成本、零件、装配体、SolidWorks Enterprise PDM、Simulation、运动算例、工程图、出详图、钣金设计、输出和输入以及网络协同等方面都得到了增强,比原来的版本至少增强了250个用户功能,使用户可以更方便地使用该软件。
本节将介绍SolidWorks 2014的一些基本知识。
1.1.1 启动SolidWorks 2014SolidWorks 2014安装完成后,即可启动该软件。
在Windows操作环境下,选择“开始”→“所有程序”→SolidWorks 2014命令,或者双击桌面上SolidWorks 2014的快捷方式图标,即可启动该软件。
SolidWorks 2014的启动界面如图1-1所示。
启动界面消失后,系统进入SolidWorks 2014的初始界面,初始界面中只有几个菜单栏和“标准”工具栏,如图1-2所示,用户可在设计过程中根据自己的需要打开其他工具栏。
图1-2 SolidWorks 2014的初始界面图1-1 SolidWorks 2014的启动界面1.1.2 新建文件单击“标准”工具栏中的“新建”按钮,或者选择菜单栏中的“文件”→“新建”命令,根据个人习惯选择SolidWorks所使用的单位制和标准,单击“确定”按钮。
工程图设计SolidWorks提供了生成完整的详细工程图的工具。
同时工程图是全相关的,当修改图纸时,三维模型、各个视图、装配体都会自动更新,也可从三维模型中自动产生工程图,包括视图、尺寸和标注。

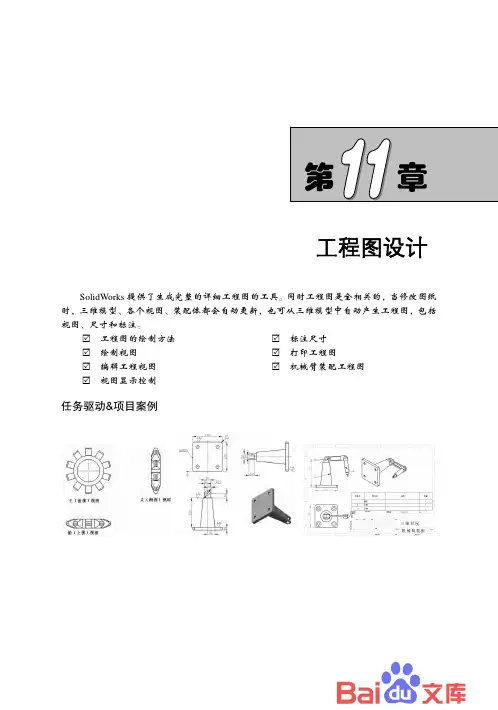

工程图的绘制方法绘制视图编辑工程视图视图显示控制标注尺寸打印工程图机械臂装配工程图任务驱动&项目案例Note图11-1 “新建SolidWorks文件”对话框)单击“确定”按钮,关闭该对话框。
)在弹出的“图纸格式/大小”对话框中选择图纸格式,如图11-2所示。
标准图纸大小:在列表框中选择一个标准图纸大小的图纸格式。
自定义图纸大小:在“宽度”和“高度”文本框中设置图纸的大小。
如果要选择已有的图纸格式,则单击“浏览”按钮导航到所需的图纸格式文件。
)在“图纸格式/大小”对话框中单击“确定”按钮,进入工程图编辑状态。
项目图标旁边的符号Note图11-2 “图纸格式/大小”对话框图11-3 工程图窗口标准视图包含视图中显示的零件和装配体的特征清单。
派生的视图(如局部或剖面视图)包含不同的特定视图项目(如局部视图图标、剖切线等)。
工程图窗口的顶部和左侧有标尺,标尺会报告图纸中光标的位置。
选择菜单栏中的尺”命令,可以打开或关闭标尺。
Note 格式。
设计树中的“图纸格式”按钮。
图11-4 “注释”属性管理器)如果要移动线条或文字,单击该项目后将其拖动到新的位置。
)如果要添加线条,则单击“草图”工具栏中的“直线”按钮,然后绘制线条。
FeatureManager设计树中右击“图纸”按钮,在弹出的快捷菜单中选择“属性”命令。
)系统弹出的“图纸属性”对话框如图11-5所示,具体设置如下。
图11-5 “图纸属性”对话框·332·。
