火电厂用冷却塔替代烟囱的探讨

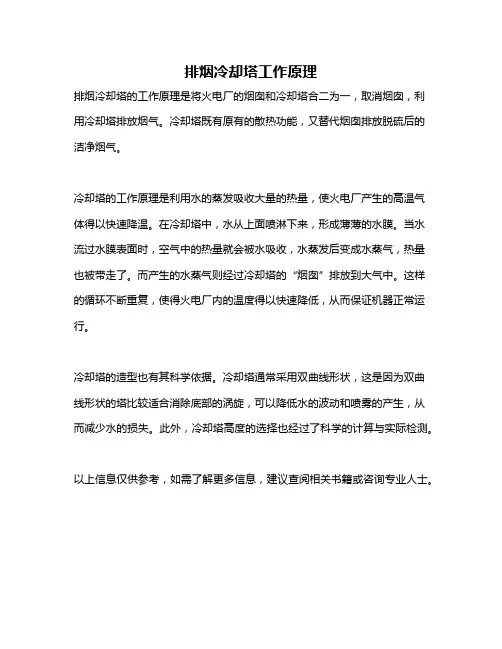

排烟冷却塔工作原理
排烟冷却塔的工作原理是将火电厂的烟囱和冷却塔合二为一，取消烟囱，利用冷却塔排放烟气。

冷却塔既有原有的散热功能，又替代烟囱排放脱硫后的洁净烟气。

冷却塔的工作原理是利用水的蒸发吸收大量的热量，使火电厂产生的高温气体得以快速降温。

在冷却塔中，水从上面喷淋下来，形成薄薄的水膜。

当水流过水膜表面时，空气中的热量就会被水吸收，水蒸发后变成水蒸气，热量也被带走了。

而产生的水蒸气则经过冷却塔的“烟囱”排放到大气中。

这样的循环不断重复，使得火电厂内的温度得以快速降低，从而保证机器正常运行。

冷却塔的造型也有其科学依据。

冷却塔通常采用双曲线形状，这是因为双曲线形状的塔比较适合消除底部的涡旋，可以降低水的波动和喷雾的产生，从而减少水的损失。

此外，冷却塔高度的选择也经过了科学的计算与实际检测。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

浅析“烟塔合一”火电厂烟气通过冷却塔排放技术的应用东北电力设计院于国续内容提要：本文通过对火电厂采用烟塔合一技术特点的分析和与常规烟囱排烟方案的综合技术经济比较指出，采用烟塔合一技术在国内随着环境空气污染物排放标准的提高，已基本具备应用的条件，技术上是可行的。

采用烟塔合一方案有利于烟气的抬升与扩散，有一定环境效益，但由于目前技术上还主要依赖国外，总投资较高，同时有关环境影响尚无相应的标准和规范，且认识上可能还不尽一致，有可能对工程的报批产生潜在的不利影响。

因此，如果工程上无烟囱高度的限制，建议现阶段用冷却塔排烟方案的决策要慎重。

关键词：烟塔合一环境1 问题的由来火电厂锅炉排出的烟气通过冷却塔排放，即简称为“烟塔合一”的技术是国内近一两年来在电力工程设计中引起关注的一项新技术。

其实用冷却塔排烟，在国外已成功应用20几年，目前已成功应用到单机容量百万千瓦级的机组的电厂，可以说这已不是什么新技术。

“烟塔合一”示意图见图1。

图1“烟塔合一”示意图现在我们为什么开始关注此项技术呢？据了解目前国内准备采用“烟塔合一”的有华能北京热电厂、天津东北郊热电厂、石家庄良村热电厂、国华三河电力有限公司二期、大唐哈尔滨第一热电厂、华能九台电厂、国华宁海电厂二期等等，有的工程已通过了环境影响评价，有的在进行初可研和可研，有的则已开始实施。

所列这些工程采用“烟塔合一”的原因大都是由于电厂的烟囱高度受到厂址附近机场的限制，不能满足环保要求，厂址又不能搬迁，解决问题的唯一出路就是取消烟囱，用高度比烟囱低得多的冷却塔排烟。

大多数以城市集中供热为目的热电厂，由于合理的供热半径限制，热电厂厂址选择的自由度较小，难以避开机场，另一种情况是，如九台电厂，除机场限制条件外，是一个技术经济条件最好的的厂址，难以割舍。

另外，用冷却塔排烟，理论上有利于烟气的抬升与扩散，有利于环境保护或其它特定条件，也是某些工程，如宁海电厂（采用海水冷却塔，其海水的防腐措施有可能与排烟要求相结合，而节约投资），业主感兴趣的理由。

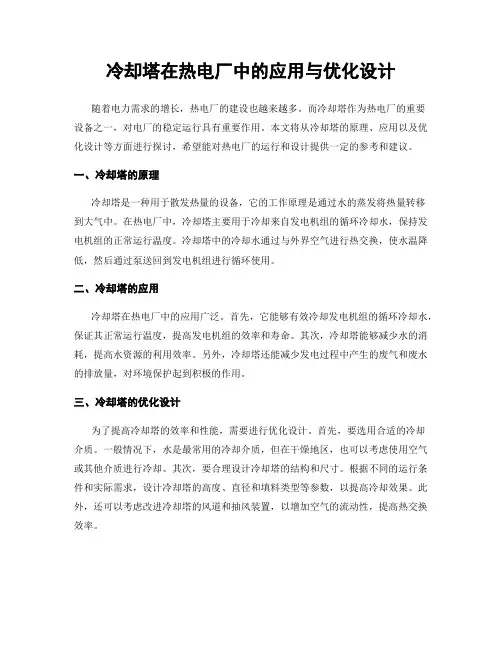

冷却塔在热电厂中的应用与优化设计随着电力需求的增长，热电厂的建设也越来越多。

而冷却塔作为热电厂的重要设备之一，对电厂的稳定运行具有重要作用。

本文将从冷却塔的原理、应用以及优化设计等方面进行探讨，希望能对热电厂的运行和设计提供一定的参考和建议。

一、冷却塔的原理冷却塔是一种用于散发热量的设备，它的工作原理是通过水的蒸发将热量转移到大气中。

在热电厂中，冷却塔主要用于冷却来自发电机组的循环冷却水，保持发电机组的正常运行温度。

冷却塔中的冷却水通过与外界空气进行热交换，使水温降低，然后通过泵送回到发电机组进行循环使用。

二、冷却塔的应用冷却塔在热电厂中的应用广泛。

首先，它能够有效冷却发电机组的循环冷却水，保证其正常运行温度，提高发电机组的效率和寿命。

其次，冷却塔能够减少水的消耗，提高水资源的利用效率。

另外，冷却塔还能减少发电过程中产生的废气和废水的排放量，对环境保护起到积极的作用。

三、冷却塔的优化设计为了提高冷却塔的效率和性能，需要进行优化设计。

首先，要选用合适的冷却介质。

一般情况下，水是最常用的冷却介质，但在干燥地区，也可以考虑使用空气或其他介质进行冷却。

其次，要合理设计冷却塔的结构和尺寸。

根据不同的运行条件和实际需求，设计冷却塔的高度、直径和填料类型等参数，以提高冷却效果。

此外，还可以考虑改进冷却塔的风道和抽风装置，以增加空气的流动性，提高热交换效率。

在冷却塔的运行过程中，还需要进行定期的维护和清洁。

积极清除冷却塔中的杂质和沉积物，确保冷却水的流通畅通。

此外，还可以考虑安装水处理设备，提高循环冷却水的质量，减少水垢和污垢对冷却效果的影响。

四、冷却塔的发展趋势随着科技和工艺的不断进步，冷却塔的设计和应用也在不断改进和创新。

未来的冷却塔可能会更加节能环保，具有更高效率和更小的体积。

同时，还可以考虑将太阳能、风能等可再生能源与冷却塔相结合，以进一步提高冷却效果，减少能源消耗和环境污染。

总之，冷却塔在热电厂中的应用与优化设计是一个复杂而重要的课题。

浅谈火电厂冷却塔存在的问题和解决措施【摘要】新时期下我国特别重视工业生产技术改革，与电力生产相关的基础设施也要进一步优化改良，这样才能满足火电厂实际生产作业的要求。

本文针对冷却塔运用期间存在的各种问题进行缝隙，制定有效的处理方案。

【关键词】火电厂；冷却塔；问题；对策冷却塔是火电厂从事电力生产的重要组成部分，它利用水与空气流动接触后进行冷热交换产生蒸汽，然后蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等目标，从而有效的发散了工业上或制冷空调中产生的余热，进而降低水温的蒸发散热装置的温度，保证系统的正常运行才得以实现。

冷却塔主要由填料，配水系统、空气分配装置、挡水器等部分构成组成。

一、火电厂冷却塔的分类和原理伴随着火电厂电力生产活动的日渐频繁，冷却塔发挥出来的冷却作用得到了更多的体现，现在，在我国的电厂的冷却塔主要可以分为一下几类：（1）按通风方式可以分为三种，分别是自然通风冷却塔、机械通风冷却塔和混合通风冷却塔；（2）按水和空气的接触方式可以分为三种，即湿式冷却塔、干式冷却塔和干湿式冷却塔（3）从热水和空气的流动方向上来看有逆流式冷却塔横流式冷却塔；从应用领域来看有工业型冷却塔和空调型冷却塔两种。

冷却塔是用来描述直接（开路）和间接（闭路）的散热设备。

它将循环水通过喷雾方式，喷淋到玻璃纤维的填料上，为填料提供了更大的接触面，并通过水和空气的接触，从而实现换热效果。

最后由风机带动塔内气流循环，将与水换热后的热气流带出，最终实现冷却。

二、当前冷却塔存在的不足随着工业经济的快速发展，相应的刺激了工业化生产活动的广泛展开和企业对电能的需求量不断增多增多，这些都给发电厂的生产产量提出了更高的要求。

面对高负荷生产作业情况的时有发生，冷却塔在调控水温的过程中也出现了许多问题。

1.腐蚀问题火电厂冷却塔的主体结构由高性能混凝土构成，所以，随着时间的积累，必然会出现一定的腐蚀问题，其原因一是由于混凝土的耐久性不足，其本身被腐蚀破坏，另外钢筋的裸露、腐蚀也可能导致整个结构的破坏。

浅谈火电厂冷却塔存在的间题及主要对策火电厂的冷却塔是一种重要的设备，用于降低火电厂燃烧发电过程中的热能。

然而，冷却塔在运行过程中存在一些问题，如水质污染、能源浪费、环境污染等。

针对这些问题，可以采取一些主要对策来解决，例如改进冷却塔设计、优化工艺流程、提高设备效率等。

下面将详细探讨这些问题和对策。

首先，冷却塔存在的一个主要问题是水质污染。

火电厂冷却塔的工作原理是通过将烟气中的热能传导给水，将烟气中的热量带走，并通过蒸发和冷却达到降温的目的。

然而，随着水的循环使用，水中会含有大量的杂质和污染物，如矿物质、悬浮物、微生物等。

这些污染物会对冷却塔的工作效果和设备寿命造成影响，甚至导致严重事故的发生。

为解决这个问题，可以采取以下对策。

首先，可以通过改进冷却塔的设计来降低污染物的含量。

例如，在进水口设置过滤装置来过滤掉大部分的悬浮物和杂质，或者采用先进的水处理技术，如反渗透膜过滤等，来彻底去除污染物。

其次，可以定期对进水和排水进行监测和处理，确保水质的合格。

此外，还可以加强水的循环和处理，如在循环水中加入药剂来抑制微生物的生长，定期清洗冷却塔内部的污垢等。

其次，火电厂冷却塔存在的另一个问题是能源的浪费。

传统的火电厂冷却塔在降温过程中，需要消耗大量的水和电力资源。

随着能源的紧缺和环境保护意识的提高，如何减少能源的浪费成为了亟待解决的问题。

为解决这个问题，可以采取以下对策。

首先，可以改进冷却塔的设计，提高冷却效率，以减少水的消耗。

例如，可以采用高效的喷淋装置和填料，增加水和空气的接触面积，提高传热效果。

其次，可以优化冷却塔的工艺流程，减少能源的消耗。

例如，可以优化水的循环方式，减少泵站和管道的能量损耗，或者采取余热回收技术，将冷却过程中释放的热能回收利用。

另外，可以采用节能型设备来替代传统设备，如选择节能型水泵、风机等，减少电力的消耗。

此外，冷却塔还存在环境污染的问题。

火电厂的冷却塔在运行过程中会产生大量的烟气和废水。

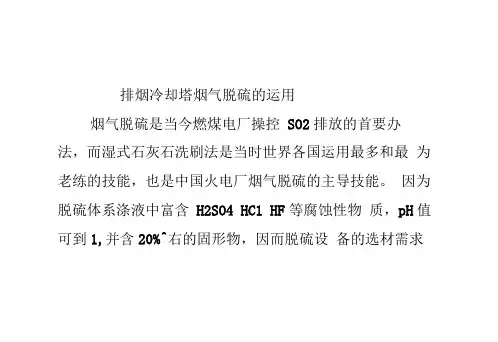

排烟冷却塔烟气脱硫的运用烟气脱硫是当今燃煤电厂操控SO2排放的首要办法，而湿式石灰石洗刷法是当时世界各国运用最多和最为老练的技能，也是中国火电厂烟气脱硫的主导技能。

因为脱硫体系涤液中富含H2SO4 HC1 HF等腐蚀性物质，pH值可到1,并含20%^右的固形物，因而脱硫设备的选材需求很局。

玻璃钢复合资料具有耐化学腐蚀性强、运用寿命长、轻质、热率导低、强度高、可接受高的热应力等长处，已变成燃煤电厂烟气脱硫排烟冷却塔烟道、喷淋管、除雾器、浆液管道等设备的最佳选材。

排烟冷却塔玻璃钢烟道的运用1.排烟冷却塔的首要特点“烟塔合一”技能是将火电厂烟囱和自然通风冷却塔合二为一，撤销烟囱，运用冷却塔排放脱硫后的烟气。

冷却塔既坚持原有的循环水冷却功用，又代替烟囱排放脱硫后的洁净烟气。

当前在国内开端缔造的排烟冷却塔选用的大直径、大跨度烟道和湿烟囱的内筒变成玻璃钢复合资料在电厂运用的新领域。

国外从上世纪70年代就开端研讨此项技能，1982 年8月在德国Volkingen电站首次将冷却塔排放脱硫烟气运用于实习工程。

经过30多年的实习，经过不断的实验、研讨、剖析和改善，在德国等国家脱硫改造和新建火电厂中，“烟塔合一”技能现已广泛运用，变成没有烟囱的火电厂。

运用冷却塔排放烟气，脱硫后的净烟气无需再加热，不只节省了烟囱的出资，还节省了烟气再热体系的出资、运转和维护费用。

此外，一些城市周边电厂因为烟囱超越限高需求，则能够经过选用新的排烟技能来到达特别的外部需求和环境需求，这些，都为“烟塔合一”技能在中国的运用供给了宽广的展开空间。

2.国外排烟冷却塔技能现状当前，国外已建成30座以上选用冷却塔排烟技能的冷却塔，单机容量已到达了1000MW3.排烟冷却塔在国内的运用在国内，北京国电华北电力工程有限公司、武汉理工大学活跃盯梢国外排烟冷却塔的技能展开，研讨冷却塔排烟技能已有10多年。

特别是近几年，规划院、高校、科研和生产单位密切合作，展开了对冷却塔排烟技能有关课题的自主创新和技能攻关作业，取得了突破性开展。

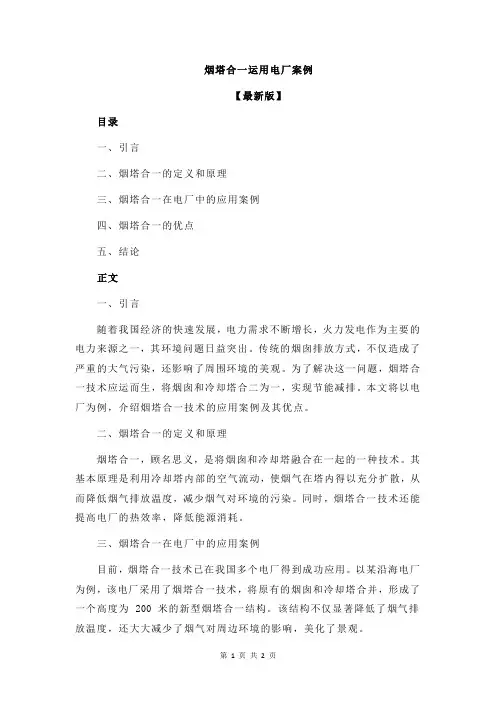

烟塔合一运用电厂案例【最新版】目录一、引言二、烟塔合一的定义和原理三、烟塔合一在电厂中的应用案例四、烟塔合一的优点五、结论正文一、引言随着我国经济的快速发展，电力需求不断增长，火力发电作为主要的电力来源之一，其环境问题日益突出。

传统的烟囱排放方式，不仅造成了严重的大气污染，还影响了周围环境的美观。

为了解决这一问题，烟塔合一技术应运而生，将烟囱和冷却塔合二为一，实现节能减排。

本文将以电厂为例，介绍烟塔合一技术的应用案例及其优点。

二、烟塔合一的定义和原理烟塔合一，顾名思义，是将烟囱和冷却塔融合在一起的一种技术。

其基本原理是利用冷却塔内部的空气流动，使烟气在塔内得以充分扩散，从而降低烟气排放温度，减少烟气对环境的污染。

同时，烟塔合一技术还能提高电厂的热效率，降低能源消耗。

三、烟塔合一在电厂中的应用案例目前，烟塔合一技术已在我国多个电厂得到成功应用。

以某沿海电厂为例，该电厂采用了烟塔合一技术，将原有的烟囱和冷却塔合并，形成了一个高度为 200 米的新型烟塔合一结构。

该结构不仅显著降低了烟气排放温度，还大大减少了烟气对周边环境的影响，美化了景观。

四、烟塔合一的优点烟塔合一技术具有以下优点：1.节能减排：烟塔合一技术降低了烟气排放温度，减少了烟气对环境的污染，有助于实现节能减排的目标。

2.提高热效率：烟塔合一技术利用了冷却塔内部的空气流动，使烟气得以充分扩散，提高了电厂的热效率。

3.美化环境：烟塔合一技术将烟囱和冷却塔合二为一，减少了占地面积，美化了周边环境。

4.降低运营成本：烟塔合一技术减少了烟囱和冷却塔的分离和维护成本，有助于降低电厂的运营成本。

五、结论综上所述，烟塔合一技术在电厂中的应用具有显著的优点，有助于实现节能减排、提高热效率、美化环境等多重目标。

火电厂冷却塔存在的问题及优化策略研究火电厂冷却塔是火电厂中重要的设备之一，它的作用是利用冷却水对热力设备进行散热，以保证火电厂的正常运行。

长期以来，火电厂冷却塔存在着一些问题，如水资源浪费、环境污染等，这些问题严重影响了火电厂的持续发展。

对于火电厂冷却塔存在的问题及优化策略的研究显得尤为重要。

一、火电厂冷却塔存在的问题1. 水资源浪费火电厂冷却塔使用大量的冷却水进行散热，这导致了对水资源的浪费。

尤其是在一些干旱地区，水资源紧缺，而火电厂的冷却塔对水资源的消耗更加加剧了当地的水资源紧缺问题。

2. 热污染在冷却塔使用过程中，冷却水会吸收火电厂中的余热，然后排放到周围的水体中。

这样一来，会导致周围水体的温度升高，从而影响水生态环境，造成水体的热污染。

3. 噪声污染火电厂冷却塔在运行过程中会产生噪音，这不仅对周围的居民生活造成了影响，也对当地的生态环境产生了破坏。

4. 维护成本高冷却塔的维护成本较高，需要定期进行维护和清洗，这不仅增加了火电厂的经营成本，也增加了环境污染的风险。

二、火电厂冷却塔优化策略研究1. 提高冷却效率为了减少水资源的浪费，可以通过提高冷却塔的冷却效率来减少对水资源的消耗。

采用高效的冷却介质或者改善冷却系统的运行模式，可以有效地提高冷却效率，降低对水资源的消耗。

2. 循环利用冷却水可以通过改善冷却水的循环利用率来减少对水资源的消耗。

采用循环冷却水系统，可以将使用过的冷却水进行处理后再次利用，从而达到节约水资源的目的。

3. 推广新型冷却技术可以推广新型的冷却技术，如接触冷却技术、蒸发冷却技术等，这些技术可以有效地提高冷却效率，减少对水资源的消耗，从而降低环境污染的风险。

4. 降低噪音污染可以通过在冷却塔上安装隔音设备来减少冷却塔产生的噪音，这样可以减少对周围居民生活的影响，降低环境噪音污染。

5. 加强冷却塔的维护对冷却塔进行定期的维护和清洗，可以保证冷却塔的正常运行，减少环境污染的风险，同时也能降低维护成本。

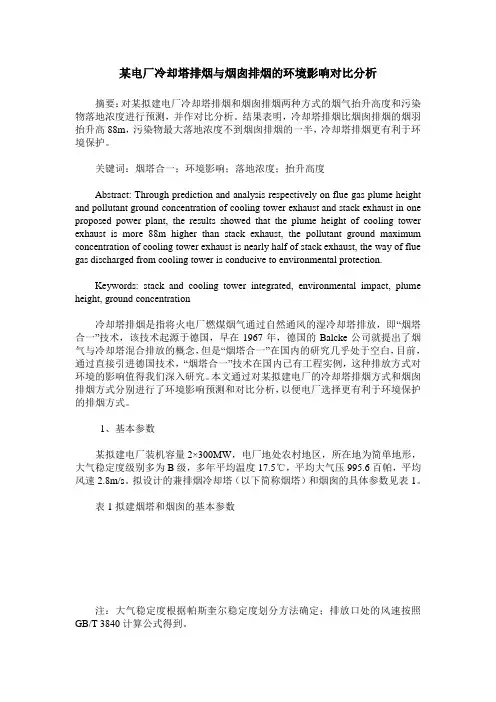

某电厂冷却塔排烟与烟囱排烟的环境影响对比分析摘要：对某拟建电厂冷却塔排烟和烟囱排烟两种方式的烟气抬升高度和污染物落地浓度进行预测，并作对比分析。

结果表明，冷却塔排烟比烟囱排烟的烟羽抬升高88m，污染物最大落地浓度不到烟囱排烟的一半，冷却塔排烟更有利于环境保护。

关键词：烟塔合一；环境影响；落地浓度；抬升高度Abstract: Through prediction and analysis respectively on flue gas plume height and pollutant ground concentration of cooling tower exhaust and stack exhaust in one proposed power plant, the results showed that the plume height of cooling tower exhaust is more 88m higher than stack exhaust, the pollutant ground maximum concentration of cooling tower exhaust is nearly half of stack exhaust, the way of flue gas discharged from cooling tower is conducive to environmental protection.Keywords: stack and cooling tower integrated, environmental impact, plume height, ground concentration冷却塔排烟是指将火电厂燃煤烟气通过自然通风的湿冷却塔排放，即“烟塔合一”技术，该技术起源于德国，早在1967年，德国的Balcke公司就提出了烟气与冷却塔混合排放的概念，但是“烟塔合一”在国内的研究几乎处于空白，目前，通过直接引进德国技术，“烟塔合一”技术在国内已有工程实例，这种排放方式对环境的影响值得我们深入研究。

001电厂冷却塔的作用和原理是什么在我所居住的附近就有一座火力发电厂，在发电厂的厂区里就耸立着这么两座具有双曲线型的冷却塔，我们时常能在冷却塔的上部看到有白色的水蒸气随风升起。

在我小时候总以为这个冷却塔是发电厂里的烟囱呢，直到上了中学在解析几何中讲到双曲线的知识时，老师在举具体事例时讲到了发电厂的这几个具有双曲线造型的高大建筑才知道它的名字叫冷却塔，它专门是为热力发电厂里的冷凝器修建的，在热力发电厂中是一个非常重要的建筑物，下面我们一起来聊聊发电厂中的冷却塔的作用和原理吧。

发电厂冷却塔的作用我们知道火力发电厂作为我们国家现在主要的发电形式之一，在一些内陆城市会经常看到有这样高耸入云的建筑物，它是热力发电厂的主要标志性建筑，这个具有双曲线形状的建筑物叫冷却塔，它的主要作用是把蒸汽轮机里出来的水蒸气在凝汽器中冷却出水的一种装置，由于建立热电厂的地区一般水资源都不充足，在发电过程中需要把大量水加热到水蒸汽的状态，通过水蒸汽来推动蒸汽轮机旋转从而带动发电机运转发电。

在这个过程中为了节约用水，就需要建造一个循环冷却水的装置和建筑，这样以来就可以把冷凝器中排出的热水在冷却塔中冷却后就可以重复利用了。

由于热力发电厂一般功率都比较大，为了提高冷却的效率一般都是把冷却塔的外形建成双曲线形状的。

对于发电厂的冷却塔一般是有四部分组成，它们分别是由塔身、支柱、集水池和淋水装置构成。

集水池一般在冷却塔的最下面，深度一般在2米左右，它的形状是圆形的。

支柱是冷却塔的支撑结构，它不但要能够承受冷却塔身的自身重力，同时还要能够适应温度的变化带来的应力以及风力的影响，从外观看，它的支柱都是双向倾斜状的，像“V”字形结构。

为了增强通风效果，提高冷却效率，除了外形按双抛物线设计外，在建造结构上采用的是无梁柱的薄壁空间结构，所用材料是钢筋混凝土。

一般冷却塔通风筒部分包括下环梁、筒壁和塔顶刚性环三部分组成。

为了有较好的通风效果，热力发电厂的冷却塔高度一般都在70米到150米这个高度的范围，塔底的直径范围一般在60米到120米的范围。

火电厂烟囱、冷却塔施工质量问题分析摘要：火电厂随着社会当中电厂行业的不断发展，火电厂的建设项目也在不断增多。

火电厂作为系统化的建设项目，在建设施工过程中会涉及到较多内容，其中包括厂房施工、烟囱施工和冷却塔施工等，所以做好施工技术及质量的控制尤为重要。

火电厂烟囱与冷却塔作为火电厂重要组成部分之一，其施工质量的好与坏决定火电厂的实际使用寿命。

因此本文概述火电厂施工质量控制，分析火电厂烟囱、冷却塔施工质量问题，提出提高火电厂烟囱、冷却塔施工质量的策略，希望对火电厂及火电厂烟囱、冷却塔的建设，提供参考价值。

关键词：火电厂；施工质量；烟囱、冷却塔；问题策略目前随着我过电力体制的改革不断深入与发展，国家越来越重视环保性能源的建设与规划，在此种背景下，火电厂的市场竞争力不断增加，火电厂的建设难度也随之提高。

而火电厂企业想要立足于电力行业，就必须要提高火电厂的施工质量，全面保证火电厂各项设施设备及建筑的施工质量管理，保证火电厂各项组成部分能够满足建设要求与标准，从而推动企业的持续性发展。

一、火电厂施工质量控制施工质量控制工作主要是对火电厂建设的施工过程进行控制，并且在控制和管理当中，不断深入到各个施工环节当中。

伴随着施工进度的不断推进，火电厂土木施工项目的问题也逐渐出现，同时呈现出多样化以及阶段性的特点，众多施工项目往往都是相互交叉进行，并且参与到火电厂施工的单位较多，从而致使问题出现的概率较高，可控性较弱，直接和间接影响到火电厂的施工质量。

因此，火电厂施工质量控制，在火电厂施工过程中具有很高实用价值，同时也是保证火电厂施工质量统一化、标准化的重要手段，是火电厂施工质量的重要保障性手段。

在火电厂施工过程当中，对于重要组成部分的施工要求有较为详细规定，并且国家还针对电力行业的运行内容，提出相关建设规定，从而保证电厂能够达到基本运行条件，同时也是对后期电厂稳定运作的保障。

二、火电厂烟囱、冷却塔施工质量问题（一）施工单位问题火电厂烟囱与冷却塔作为火电厂施工建设过程中的大型建筑物体，建设规格和建设周期都是较为复杂的，同时作为火电厂标志性建筑，在施工建设过程中，受到重点照顾。

燃煤电厂烟塔合一冷却塔与常规烟囱的对比作者：刘海涛来源：《数字化用户》2013年第24期【摘要】介绍了国内外燃煤电厂“烟塔合一”技术的应用现状。

对比了国内烟塔合一工程和常规烟囱的初投资。

通过计算对比了烟塔合一和常规烟囱的烟气抬升高度，并介绍了运行的烟塔合一冷却塔的腐蚀情况。

结论对电厂烟气排放方式的选择具有一定的指导意义。

【关键词】烟塔合一；投资；抬升高度；腐蚀烟塔合一冷却塔是一种燃煤火力发电厂新型的烟气排放方式，取消了常规的烟囱，锅炉烟气经过除尘脱硫以后，用烟道送入循环水冷却塔内配水层上方，然后被冷却塔内大量的热湿空气的热动量抬升，烟气在热空气的抬升作用下，大多数情况下，排放高度高于通过烟囱的排放高度，采用该技术后，不但可取消烟囱，还可取消烟气换热器GGH，由此大大简化了火电厂的烟气系统，减少了脱硫系统的运行维护费用。

一、烟塔合一技术的发展和应用现状（一）国外现状“烟塔合一”技术最早起源于德国。

早在1967年10月，德国就提出了烟气与冷却塔羽烟混合排放的概念，1977年，德国研究技术部和Saarberwerke AG公司联合设计了Volklingen实验电站，1982年8月该厂的烟塔合一机组开始运行，1985年完成一系列测评，同时，德国结合工程实际制订了“烟塔合一”技术的相关技术标准和评价准则，自此烟塔合一技术在德国新建厂中得到了广泛应用[1]。

自1982年开始烟塔合一技术应用于实际工程至今已有20多年了，国外经过多年来对这一技术的实验、研究、分析和不断改进，现已日趋成熟。

（二）烟塔合一冷却塔技术在我国的应用情况火电厂采用“烟塔合一”技术排放大气污染物，在我国处于起步阶段。

华能北京热电厂为我国首个取消烟囱采用“烟塔合一”技术排放烟气的火电厂，该工程2006年底已投入运行。

国内其他已经投产和正在建设中的应用烟塔合一技术的机组还包括：三河发电厂二期2×300MW工程、辽宁锦州热电厂2×300MW工程等。

不少⼈看到“冒烟”以为是烟囱，其实那是电⼚冷却塔很多⼈⼀直以为这是烟囱，以为底下是烧煤的，但其实不是。

这是电⼚⾥⾯的冷却塔，冷却⽔塔⾥⾯的⽔是循环冷却⽔，是⽕电⼚⽤来把发电装置汽轮机⾥⾯出来的蒸汽，在凝汽器⾥⾯冷却成⽔的⼀种装置。

⼀般建的很⾼，⼏⼗上百⽶，远远看去像是烟囱。

1、什么是冷却塔?酷炫打⽃场景，千万别眨眼⼴告冷却塔是将循环冷却⽔在其中喷淋，使之与空⽓直接接触，通过蒸发和对流把携带的热量散发到⼤⽓中去的冷却装置。

冷却塔的作⽤是将挟带热量的冷却⽔在塔内与空⽓进⾏换热，使热量传输给空⽓并散⼊⼤⽓，冷却塔中⽔和空⽓的换热⽅式之⼀是，流过⽔表⾯的空⽓与⽔直接接触，通过接触传热和蒸发散热，把⽔中的热量传输给空⽓。

⽤这种⽅式冷却的称为湿式冷却塔。

缺⽔地区或在补充⽔有困难的情况下，也可采⽤⼲式冷却塔。

⼲式冷却塔中空⽓与⽔的换热是通过由⾦属管组成的散热器表⾯传热，将管内⽔的热量传输给散热器外流动的空⽓。

2 、发电⼚冷却塔有何作⽤?发电⼚⾸先要由锅炉燃烧产⽣蒸汽，然后送⼊到汽轮机，通过汽轮机的转动带动发电机发电。

汽轮机的排⽓进⼊到⼀个叫凝汽器的冷端设备，凝结成⽔，由凝结⽔泵送往给⽔泵，再进⼊锅炉，这样就构成⼀个热⼒循环。

发电⼚就是依靠这个过程不断的循环发电。

发电⼚冷却塔的作⽤就是利⽤从下往上流动的空⽓去冷却从上往下流动的⽔。

冷却后的⽔最主要的作⽤是送到凝汽器⾥把在蒸汽轮机中做过功的蒸汽冷凝成⽔再送回锅炉中去加热。

如果没有这个冷却塔蒸汽就⽆法冷凝成⽔再送回锅炉，发电⼚的热⼒循环就⽆法建⽴，⼯质也⽆法回收。

展开剩余52%3 、电⼚冷却塔为什么要修成双曲型?冷却塔做成双曲线形的原因之⼀是为了提⾼冷却的效率，底部有最⼤的圆周，可以最⼤限度地进⼊冷空⽓，冷空⽓到达最细部位时，接触热⽔，这时⾸先由于管径变⼩，空⽓流速加快，可以尽快的带⾛热⽔中的热量，其次由于管径变⼩，冷空⽓的体积也受到压缩，故压⼒也有增加，⽽压⼒增加流体的含热能⼒会随之增加，于是在细腰部冷空⽓可以最⼤限度的吸收热⽔的热量从⽽使热⽔冷却。

在火力发电厂用双曲线冷却塔替代烟囱的尝试作者：任轲来源：《科学导报·学术》2019年第17期摘 ;要：通过对火力发电厂冷却塔及烟囱功能及特性的分析，有针对性提出功效合理、环保、及节约投资的可行的工程方案关键词：冷却塔;烟囱;烟塔合一冷却塔，是火电厂不可或缺的冷却构筑物，对电厂的正常稳定运行起着非常重要的作用;烟囱，在传统的火电厂中也是不可少的构筑物。

近年来，随着新的脱硫脱硝技术的运用，使处理后的烟气温度和烟气成分与过去相比发生了较大变化，使烟气通过冷却塔排放成为了可选方案。

（一）方案提出在“西安市生活垃圾焚烧发电工程”进行设计时，为节约投资、节能环保，提出利用自然通风双曲线冷却塔兼作排烟的烟囱的想法。

（二）技术方案逆流式冷却塔（水泵前置式）的工作过程：热水自换热器利用余压经过进入冷却塔中心筒，经导流槽将循环水压至冷却塔的散水系统内，通过支管小孔将水喷洒在填料上面;进行气水热交换，冷却高温水，形成水的循环。

1. 技术分析1.1 塔内气体流动工况的变化分析烟塔合一，即烟气被送至双曲线冷却塔，从配水装置上方进入冷却塔风筒，与冷却水不接触。

烟气温度约50 ℃，高于塔内湿空气温度，发生混和换热现象，混和的结果改变了塔内气体流动工况。

（三）使用条件“烟塔合一”在工程运用中受到的限制条件：1.必须在采用了冷却水再循环和自然通风冷却塔的火电厂方可应用;2.必须对烟气进行高效除尘和脱硫（或脱硫脱硝）处理;3.在总平面布置上，冷却塔的位置与炉后脱硫塔相距不远。

（四）投资分析采用烟气通过冷却塔排放，根据二氧化硫吸收塔设备及运行可靠性情况，可以根据环保和技术要求另设置简易低矮的事故旁路烟囱。

因此，可节约永久性烟囱投资。

以本人设计完成的工程——廣州万利达纸制品有限公司热电站工程的烟囱作比较（两工程机组大小及运行方式相同，具有可比性）：该项目投资建设的烟囱上口内径为5m，地面处直径16m，高150m，投资约1950万，从建设投资及运行管理综合比较，采用“烟塔合一”方案节省的投资是很明显的。

火电厂用冷却塔替代烟囱的探讨火电厂用冷却塔替代烟囱的探讨摘要长期以来，烟囱成为火电厂必不可少的重要设施。

近年来，随着脱硫脱硝技术的运用，使处理后的烟气温度和烟气成分与过去相比发生了变化。

能否在适当条件下用冷却塔替代烟囱(将烟气通过冷却塔排放)呢?通过对塔内气体流动工况的变化分析，以及对湿法脱硫后的烟气从烟囱排放分析和烟气中残余二氧化硫和飞灰对循环冷却水污染分析，最后得出结论：若烟气采用了高效除尘和脱硫(或脱硫脱硝)处理，可以设置低矮的事故烟囱，不再建设永久性烟囱，从而降低造价和运行费用。

随着社会生产力的发展和人们生活质量的提高，人们对环境质量愈来愈关注，对火电厂也提出了更高的环保要求。

愈来愈多的电厂将视其煤质情况和环保要求对烟气进行脱硫处理，甚至于进行脱硝处理。

在某些采用石灰石湿法脱硫(以下简称FGD)的系统中，经脱硫后的烟温约50 ℃，若不加热则可能带来烟囱排放困难。

能否在采用自然通风冷却塔的电厂，将处理后的烟气通过冷却塔排放?本文试图对该问题做一些分析和探讨。

1 技术方案对于采用了冷却水再循环的火电厂，若其烟气进行了脱硫脱硝处理(或只是脱硫处理)，在正常运行工况下，烟气经过二氧化硫吸收塔处理，进入自然通风冷却塔，在配水装置之上均匀排放，通过冷却塔排入大气。

同时，根据二氧化硫吸收塔的可靠性和事故率大小，可以设置旁路烟道，通过事故烟囱排放。

2 技术经济分析2.1 塔内气体流动工况的变化分析与常规做法不同，烟气不通过烟囱排放，而被送至自然通风冷却塔。

在塔内，烟气从配水装置上方均匀排放，与冷却水不接触。

由于烟气温度约50 ℃，高于塔内湿空气温度，发生混和换热现象，混和的结果，改变了塔内气体流动工况。

2.1.1 烟气进入对热浮力的影响塔内气体向上流动的原动力是湿空气(或湿空气与烟气的'混和物)产生的热浮力(也称抽力)，热浮力克服流动阻力而使气体流动。

热浮力为Z=he.Δρ.g，式中he——冷却塔有效高度；Δρ——塔外空气密度ρk与塔内气体密度ρm之差。

误解了！你家门口的电厂冒出的“白烟”其实不是烟。

在你的家乡，有没有见过这两个建筑物？从外形看，一个像可爱的“胖子”，一个更像苗条的“瘦子”。

冷却塔（图1）烟囱（图2）一很多人以为图1那个可爱的“胖子”是烟囱，其实不是。

它的真实名字叫冷却塔，“小名”叫晾水塔。

冷却塔的“身材”很优美，是标准的双曲线结构。

高度大概百米，其上半部分近乎中空。

它的底部有个圆形的水池。

作用是将发电厂汽轮机凝汽器的循环水进行喷淋后降温，冷却，然后循环利用。

那么，冷却塔是怎么冒“白烟”呢，原理是这样的：因为火电厂里凝汽器的循环水温度大概50—60℃，通过冷却塔喷淋，遇到冷空气后降温，大部分的水会凝结成水滴下落到水池里，再循环利用。

小部分的水会形成水雾，随着空气上升，就变成了我们肉眼可以看见的“白烟”。

简而言之，大家可以想象一下，我们在洗热水澡时，花洒喷出来的热水形成的热气腾腾的水雾。

就明白了。

所谓的“白烟”，其实就是水雾。

二而苗条的“瘦子”才是名副其实的大烟囱。

烟囱“生”得一副高高、细细、长长的模样，但内部近乎是中空的。

我们肉眼看见的烟囱冒“白烟”，事实上冒出的也是水雾。

烟囱冒“白烟”成因：在火电厂，利用煤炭燃烧加热锅炉炉水，使锅炉炉水变为水蒸汽，水蒸汽推动汽轮发电机发电。

燃烧后的煤炭变成温度很高的烟气，烟气依次通过脱硝设备、除尘器、湿法脱硫等一系列设备，变成洁净的湿“烟气”。

温度大约50-55℃的湿烟气，通过烟囱排放，遇到冷空气后，凝结形成水雾。

雾状的水滴，颗粒很细小，能够对光线产生折射或散射。

在天空的背景下，呈现出肉眼能够看见的白色，灰白色等。

三相信有不少居民对“白烟”是否环保，感到疑虑。

其实，不必担心。

在国家环保政策的高压下，所有的火电厂排出的“白烟”中污染物的含量，都能达到国家环保要求。

烟囱排出的是很干净的“白烟”。

涨知识了你见过没有烟囱的电厂吗谈起火电厂，许多人脑海中想到是是高耸的烟囱、粗壮的冷却塔，以及钢构造的锅炉和汽机厂房。

其实，火电厂的布局其实并不是都一样，不信请看下面两张图。

路人甲：大家是不是觉得第二张图少点什么？路人乙：烟囱！谁把烟囱给PS了？第二张效果图图就是将脱硫塔、湿式除尘器和低位排烟塔集中布置在间接空冷塔内，实现了“四塔合一”，这就是为什么从外边看不到烟囱的原因，该方案为国内首创。

看下面这张冷却塔剖面图，大家就明白什么是“内有乾坤”了。

看上图，脱硫塔布置在冷却塔中心，湿式除尘器及排烟口依次位于脱硫塔上方。

该设计最大特点就是它能保证机组在除尘及脱硫效率情况下，最大限度减少了占地面积，从而节约了建设资金，且有利于环境保护。

“四塔合一”的优势指标好：主机采用提高参数、汽机采用三缸两排机型、重要辅机单系列配置等一系列重点措施，主要经济指标到达同类型机组领先水平，年均发电标准煤耗261g/kw.h，年均供热标准煤耗37.2kg/GJ，年均发电厂用电率4.98%（纯凝5.32%，供热3.24%）。

排放低：以低灰低硫高发热量的环保煤作为设计煤种，由铁路专用线运输进厂封闭运行，以城市中水作为水源，同步采用锅炉尾部烟气协同治理，环保指标优于燃机排放标准，到达国内一流水平，实现清洁环保趋零排放。

烟尘排放浓度小于3mg/Nm3、SO2排放浓度小于15mg/Nm3、NOx 排放浓度小于20mg/Nm3。

根据地形特点，厂区总平面布置采用一厂两区的布置方式，净污分流。

设计优：在不提高金属材料等级的根底上，主机采用提高参数的350MW超临界间接空冷机组；锅炉风机单系列布置，配置单台100%容量气动给水泵；脱硫装置、湿除装置、低位排烟塔集中布置在间接空冷塔内“四塔合一”；烟气处理系统配置低温省煤器、双室五电场低低温静电除尘器等设备，吸收塔出口设置湿式静电除尘器；脱硫设备采用单塔双区技术；脱硫废水采用蒸发结晶实现零排放。
