H河七跨一联预应力混凝土连续箱梁桥设计

  • 格式：doc
  • 大小：6.35 MB
  • 文档页数：150

绪论预应力混凝土连续梁桥具有受力合理、结构刚度大、行车平顺、抗震性好、经济等优点，因此这类桥梁在我国大中跨径桥梁中应用越来越普遍，而预应力混凝土连续梁桥的施工方法有多种，先简支后连续就是其中之一。

先简支后连续的施工方法是指把一联连续梁桥分成几段，每段长约一孔，各段在预制后经移运吊放到墩台顶的临时支座上，在完成湿接缝的各项工序后浇筑湿接缝混凝土，然后张拉负弯矩预应力筋束，拆除临时支座，使连续梁落到永久支座，完成结构由简支到连续的体系转换。

这种结构的优点是在体系转换前属简支梁，而简支梁内力在体系转换中原封不动地带入连续梁，体系转换、二期恒载及活载等内力按连续梁计算。

随着跨径的增大，自重内力迅速增加，简支梁内力占去了连续梁内力的大部分而显得不合理。

一般为先简支后连续法的适用跨径为50m以内。

这种结构上下部可以同时施工、进度快。

上部结构采用的基本是简支梁的施工方法，得到却是结构更优的连续梁。

这种结构比其他装配式连续梁桥湿接缝数量少，不需临时支架，特别适用于软土、深水、高墩等。

在我国公路建设中，跨径为20~25m的连续梁、梁桥大量采用了这种结构。

如上海南汇芦湖港与洋山岛深水港的长达30km的东海大桥，其中179孔60m和157孔70m连续梁就采用了这种桥型。

连接浙江嘉兴海盐与宁波慈溪的长达32km的杭州湾大桥，其南岸9km滩涂上183孔单跨50m的连续桥也选用了这种桥型。

本论文就具体通过对H河七跨一连连续梁桥的设计、施工及体系转换的计算来进一步验证先简支后连续的施工方法的可行性。

第一章水文计算1.1设计原始资料：1 桥位平面图（地形图）2 桥位地质纵剖面图3 设计流量：Qs=926 m3/s (1%)设计流速：Vs=3.60 m/s (山前)冲刷系数：P=1.534河床底坡：6.5 ‰5 粗糙系数：m=386 含沙量：ρ=2~8 kg/m37 冰冻深度：hd =1.8m8 抗震裂度：7度9 其他：无道航和流冰，该地区汛期最大风速为15m/s，其风压为500Pa，洪水期波浪推进长度约为1200m1.2河段类型判定：1.2.1河段平面图形：1 河段微弯，顺直。

2 滩槽不分明。

1.2.2断面及地质特征：1 河床宽浅。

2 河床多为中等卵砾石砂组成。

1.2.3 稳定程度：序号：Ⅲ；分类：稳定综上所述，本河段属于稳定性问题。

1.3 设计流量和设计流速的复核根据地质纵剖面图给出的河床桩号，绘制河流横断面图，并计算各水力因素。

桩号0+829.83 0+852.43 0+863.63 0+868.03 0+884.43 0+912.00 0+938.36 标高73.18 72.18 71.60 70.40 71.60 71.10 71.80 桩号0+947.80 0+970.68 0+980.60 0+997.20 1+027.16 1+031.56标高71.88 72.20 72.28 72.20 72.48 73.18由于滩漕不易划分，故河床全部取为河槽。

m = 38，Qs = 926 s m /3(1%)， Vs = 3.60 m/s (山前)， I = 6.5 ‰=0.0065， Rc = 1.27m ， Ac = 257.50 m2， Bc = 201.73 m ， Xc = 202.04 m 。

由谢才公式计算出平均流速：Vc =3.59 m/s总流量：Qc = Ac × Vc = 257.50 × 3.59 = 924 s m /3与原始数据相差不超过5%，基本吻合，所以设计流量为Qs = 926 s m /3 (1%)，设计流速为Vs = 3.60 m/s (山前) 1.4 拟定桥长①H 河属于稳定性河段，利用单宽流量公式确定桥长Lj Qs = 926 s m /3Bc = 201.73 m Χc =202.04 m 有谢才公式计算出：平均流速：v C =I R n2/13/21=I R 2/13/2m=0065.027.12/13/238⨯⨯ =3.59 s m /总流量：92459.359.257=⨯==VA Q CCCs m /3与原始数据相差不超过5%，基本吻合，所以设计流量为926=Q cs m /3（1%）,设计流速s m vc/60.3=（山前）①H 河属于稳定性河段，利用单宽流量公式确定桥长L j926=Qss m /3m Bc73.201=m BA h cc c 28.173.20150.257===系数92.0=k河槽平均单宽流量 m s m BQq Ccc⋅===/59.473.2019263收缩系数 25.128.173.20192.0k 06.006.0c B =⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⋅=h c ε桥孔最小净长：m qQL cs j39.16159.425.1926=⨯==ε②H 河属于顺直、微弯河段，则用经验公式计算桥孔最小净长ms m B Q Q cCS73.201/9263==≈ 查表得，系数 84.0=K p ，指数90.03=n桥孔最小净长m B q Q K Lc c s p j45.16973.201184.090.0=⨯⨯=⋅⎪⎪⎪⎪⎭⎫ ⎝⎛=综上分析，取最不利因素，H 河桥孔最小净长为169.45m 。

则H 河上拟定的桥型方案为257⨯（钢筋混凝土箱型截面连续梁标准跨径不宜大于30m ）预应力混凝土连续小箱梁桥，采用三柱式桥墩桩的直径上部为1.2m ，下部为1.5m ，桩的排数为1（查《公路工程水文勘测设计规范·JTGC30-2002》河北交通规划设计院表B:墩形系数与墩宽计算表 编号为9）三柱式轻型桥台，钻孔灌注桩基础。

这样建桥后实际桥孔净长为：m m Lj45.16960.166)2.125(7≈=-⨯=故可以采用。

1.5桥面最低标高计算 1.5.1壅水高度①桥下净过水面积校核桥墩水流侧向压缩数值μ查《公路工程水文勘测设计规范 JTGC30-2002》表7.3.1-1：桥墩水流侧向压缩系数值μ表m l200= ；s m v s /5.3=；94.0=μ； s m vs/4=；93.0=μ则s m vs/6.3=；9380.0=μm l250= ；s m v s /5.3=；95.0=μ； s m vs/4=；94.0=μ则 s m vs/6.3=；9480.0=μ内插得m l8.230=时，9456.0=μ冲刷系数：53.1=p设计流量：()%1/9263s m Q s=设计流速：s m v s /60.3=（山前） 所需桥下净过水面积计算值m 279.17760.353.19456.0926=⨯⨯==vQ A ssjPμ根据桥位布置图可知，冲刷前桥下实有毛过水面积为[]m A q 298.237=实则冲刷前桥下实有净过水面积为[][][]墩、台实实A A A q j -==237.98-8×1.28×1.2 =225.69m2>A j故桥孔布设方案符合要求，可以采用。

②参数计算：⑴ 天然状态下桥下平均流速s m v v s om /60.3== (2)桥下平均流速m v河床粒径系数25.0505.0d K A =考虑冲刷引入的流速折减系数为779.0)153.1()3.1(5.011)153.1(5.011)1(1125.025.050=-⨯⨯+=-+=++=d P K K P P设计流量%)1(/9263s m Q s = 桥下净过水面积279.177m A j =桥下平均流速s m A Q K v j S P m /06.479.177926779.0=⨯== ⑶壅水系数K78.213.160.306.4<==omm v v 故定床壅水系数595.50.160.306.420.12=-=-=ommN v v K修正系数418.01.018.906.45.01.05.01=-⨯=-=gH v K m V 壅水系数339.2418.0595.5=⨯==V N K K K ⑷计算桥前最大壅水高度△Zmv v g K Z om m 42.0)60.306.4(8.92339.2)(22222=-⨯=-=∆ 桥前壅水高度q Z ∆取Z ∆5.0则21.042.02121=⨯=∆=∆Z Z q 1.5.2波浪高度计算 1参数计算⑴平均水深m h 28.1= ⑵重力加速度2/80.9s m g = ⑶计算浪程m D 1200=⑷水面以上10m 处多年所测洪水期间自记2min 平均最大风速的平均值w v水面以上10m 处多年所测洪水期间自记10min 平均最大风速的平均值s m v wo /15=； 则s m v v wo w /14.1688.080.01588.080.0=-=-=2波浪高度计算mth th th v gv h g th v gD th v h g th h ww w w z 30.014.168.914.1628.18.97.013.014.1612008.90018.014.1628.18.97.013.07.013.00018.07.013.027.0245.027.0227.0245.027.02=⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⨯⨯⨯⎪⎭⎫ ⎝⎛⨯⨯⨯⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⋅⋅⎪⎪⎭⎫ ⎝⎛⋅⋅⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⋅⋅=∆ 1.023.028.130.0>==∆hh z，则取30.2=F K ，则计算浪高为mh m h K h z z F z 59.069.086.086.069.030.030.2=⨯=∆⋅=⨯=∆⋅=∆1.5.3按设计洪水位通过的要求的桥面最低标高：mm h h h Z H h h h H H D j z s j s 93.7580.75)17.015.1(50.059.021.018.7386.05.00min 路面标高<=+++++=∆+∆+∆⋅+∆⋅+=∆+∆+∆+=∑1.6冲刷计算 1.6.1一般冲刷：1. 河床第一层左滩为亚粘土：根据《规范C30-2002》用粘性土河槽的一般冲刷计算公式：8553133.0⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛⎪⎪⎭⎫ ⎝⎛=I h h B Q A h L cq cm cj c d p μ（7.3.2-1） 河槽最大水深m hcm78.2=;河槽的平均水深;28.1m hcq= 液性指数满足公式,2.3=IL的适用范围0.16~1.19，侧向压缩系数μ=0.9456单宽流量集中系数A d取1.1建桥以后桥下河槽通过的设计流量sm QQ sc3926==，桥下河槽部分桥孔过水净宽()m B cj 60.16672.125=⨯-= 从河床横断面图可知，亚粘土的最大厚度m h 4.41≈。

合集下载

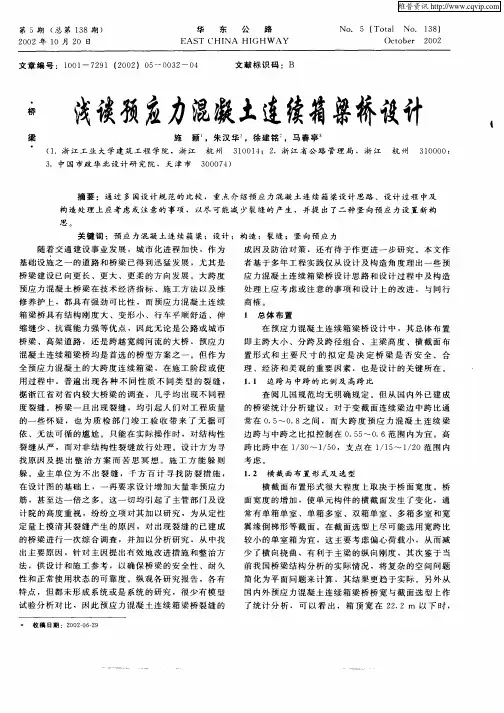

浅谈预应力混凝土连续箱桥设计
