溢流阀使用说明书

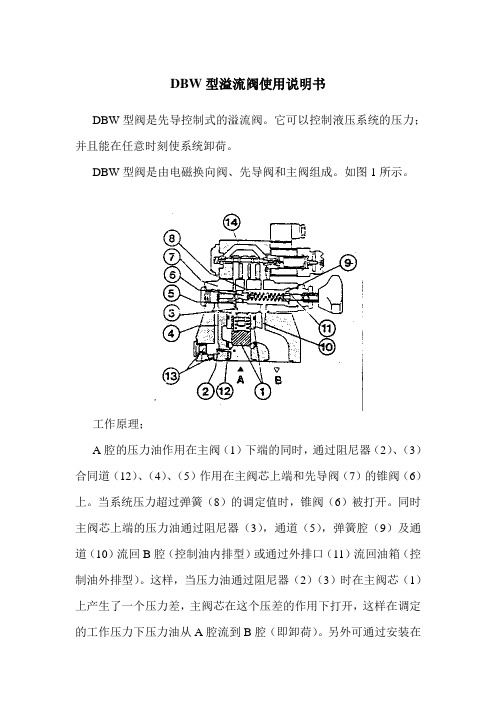

DBW型溢流阀使用说明书
DBW型阀是先导控制式的溢流阀。

它可以控制液压系统的压力；并且能在任意时刻使系统卸荷。

DBW型阀是由电磁换向阀、先导阀和主阀组成。

如图1所示。

工作原理；
A腔的压力油作用在主阀（1）下端的同时，通过阻尼器（2）、（3）合同道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。

当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。

同时主阀芯上端的压力油通过阻尼器（3），通道（5），弹簧腔（9）及通道（10）流回B腔（控制油内排型）或通过外排口（11）流回油箱（控制油外排型）。

这样，当压力油通过阻尼器（2）（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A腔流到B腔（即卸荷）。

另外可通过安装在
先导阀上的电磁换向阀（14）使系统在任意时刻卸荷。

DBW型溢流阀通接方式：板式、管式和插入式。

压力调节方式：调节手柄
带保护罩的调节螺栓
带锁的调节手柄
技术参数：
通径8至30
压力至31.5MPa
流量至600l/min。

GYZ2-25型液压变加载油泵站使用和维护说明书2010年6月北 京 电 力 设 备 总 厂BEIJING POWER EQUIPMENT GROUP目录1. 概述 (2)2. 主要元件说明 (2)3. 系统操作步骤 (7)系统的调试 (7)系统的运行 (9)检修后的操作步骤 (9)主要元件的工作状态 (9)4. 系统的使用与维护 (10)系统的安装 (10)油液的加注 (10)系统的循环 (10)系统的维护 (10)附注1管路的冲洗 (12)1.概述磨煤机加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、液动换向阀、加载油缸、蓄能器等部件组成。

其功能如下：为磨辊施加合适的碾磨压力，加载压力由电磁溢流阀控制；同步升起和落下磨辊。

磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个油缸及蓄能器，蓄能器内有橡胶气囊，内充氮气，蓄能器的充油侧直接与油缸的活塞杆侧连接，三个油缸连接在公共供油管路上。

高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。

高压油泵站用管道连接到加载油缸上，连接管道采用0Cr18Ni9冷拨无缝钢管，，管路连接用焊接式管接头。

油箱容积680L，第一次加油量约600L。

采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。

在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。

参见磨煤机高压油系统液压原理图(04MG00.21.00)。

2.高压油系统元件说明2.1序号1和2，油泵组油泵组由马达,齿轮泵,联轴器和支架组成，齿轮泵型号PFG-327/D/RO，电机型号Y2-160L-8-HT。

齿轮泵轴通过联轴器与电机联接，保证了齿轮泵与电机间的同轴度。

该泵为定量外啮合齿轮泵，压力等级21.0MPa，功率7.5kW，电压380V/50Hz,转速720r/min，最大流量15L/min，泵最大工作压力15Mpa，压力表11.1测点显示该压力。

[说明手册]电液联动快关阀使用说明书使用说明书一．用途和主要性能规范1用途：QYKD型快关阀是用于管路、汽轮机及其他装置上作快速关闭的新型全液压阀门。

阀门采用三偏心金属密封蝶阀本体、全液压快关调节装置、液压控制系统、电气控制系统等经过集成整合而成，具有结构紧凑、体积小、重量轻、操作简便、动作灵敏、性能可靠、密封性能好、使用寿命长以及外观美观等优点。

当系统出现故障需要紧急关闭时，接到关阀指令后能快速做出反应，迅速关闭阀门（快关时间≤0.5S）。

法兰；6.对焊；7。

对夹1：垂直板式结构H：密封面材料：H 对焊合金钢、W本体材料、Y 硬质合金16：公称压力×10C：阀体材料：C碳钢、Q球铁、Z灰铸铁三．结构特点及操作原理1结构特点：QYKD型快关调节阀由阀门主体—三偏心金属密封蝶阀和全液压快关调节装置、液压控制站和电气控制箱及外围管线路等组成。

由于阀门具备了独立的液压控制系统，因此具有足够高的油压来完成阀门的强制开启和关闭。

在电气控制方面它既可与汽轮机组控制系统联结实现自动联锁控制，又可进行就地和远程的手动控制。

阀门主体—三偏心金属密封蝶阀的最大特点是采用了一个特殊的斜锥形椭圆密封结构，使密封副在360°圆周面上的各密封点的正压力趋于均匀分布同时使接近轴孔两端的密封面无需密封圈的自身变形，即可达到可靠密封，消除了一般单偏心球面、堆面密封蝶阀的密封副在接近轴孔两端的密封面易泄漏的难题，实现了蝶板在开启瞬间的密封面即分离，关闭瞬间即密封的效果。

由于采用了特殊的斜锥形椭圆密封结构，大大的减轻了蝶阀启闭瞬间磨擦扭矩，阀门启闭轻松，即使阀门在高、低温的工作情况下，密封面略有变形，也不会产生卡死现象，延长了密封副的使用寿命。

三偏心金属密封蝶阀的另一个特点是采用了可浮动的多层复合密封结构的金属密封座环，这种密封座环可顺着阀板关闭时的推力适当调整其自身的位置，补偿了机械传动机构在不同的工况下的运动轨迹的微小不重合对密封面的影响，消除了对密封面的损坏因素，延长了密封件的使用寿命，提高了金属密封蝶阀的密封效果和可靠性。

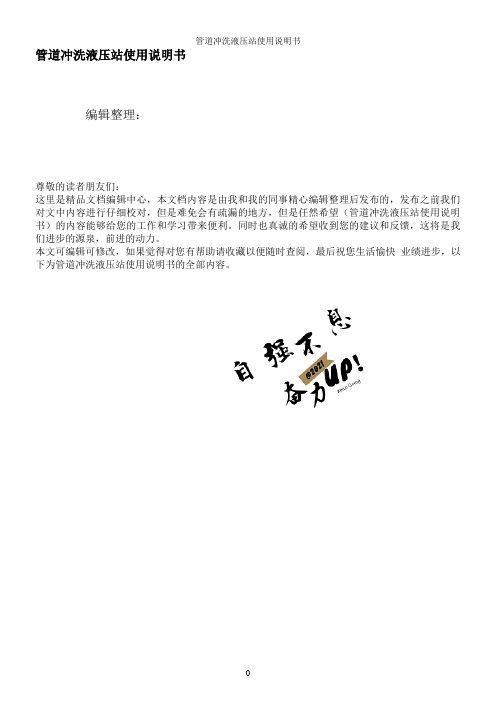

管道冲洗液压站使用说明书编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（管道冲洗液压站使用说明书）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为管道冲洗液压站使用说明书的全部内容。

CXZ-00型管道冲洗站使用说明书重庆三峰卡万塔环境产业有限公司一、概述CXZ—00型管道冲洗站是我公司生产的焚烧炉液压站管道循环冲洗的专用设备，主要用于各垃圾焚烧发电厂所建液压站的管路清洗。

液压管道经该设备循环冲洗后，管道内的清洁度将达到不低于NAS7级（NAS1638标准）水平,确保焚烧炉液压站顺利投入正常使用。

二、管道循环冲洗站的主要技术参数1、额定压力：12-32MPa2、额定流量：160-60L/min3、电机功率： 30kW4、工作介质：20＃或者32＃液压油5、介质的清洁度:NAS7级（NAS1638标准）6、工作温度：10°C—65°C三、管道冲洗站的工作原理本冲洗站采用的是手动变量柱塞泵，原理图见附件，其流量可根据并联管道的数量和管径的大小进行流量的调整，保证管路中的油流成紊流状态。

（1）冲洗流量 :视管径大小,回路形式进行计算，保证管路中油流成紊流状态，管内油流的流速应在3m/s以上。

压力管路（ P.A.B和X）的流速一般为7m/s（6～12m/s)；低压管路（T。

S.L和Y）的流速为4m/s。

最小冲洗流量：Q＝6*V＊A （L/min）其中：A:管道横截面积（cm2）V：产生紊流的最小流速（m/s)通常软管的允许流速V≤6m/s注意：流量为最大（160L/min)时，可以并联通经为DN15或DN20的两支管道进行冲洗.(2)冲洗压力：冲洗时，冲洗压力大于冲洗回路阻力。

1 适用范围ZDY4000S型全液压钻机属于低转速、大扭矩类型，适于采用复合片钻头、牙轮钻头及螺旋钻具施工大直径钻孔，主要用于煤矿井下瓦斯抽放、探放水及其它工程孔的施工，也可用于地面工程钻孔的施工。

2 型号含义Z D Y 4000 S双泵型转矩液压驱动动力头式坑道钻机3 主要技术参数钻进深度m/终孔直径mm 350 m/150~200（常规钻进）50m/600mm（螺旋钻进）回转装置：最大转矩N.m 4000回转器主轴转速r/min 5~280液压马达型号A6V160MA液压马达排量ml/r 46~160钻杆直径mm 73主轴通孔直径mm75给进装置：最大给进/起拔力kN 150给进/起拔速度m/s 主副油泵合流给进0~0.26副油泵给进0～0.03 给进/起拔行程mm 780机身倾角-45°~+45°泵站：液压系统额定压力MPa 主油泵25副油泵21 主油泵型号A7V78MA主油泵排量ml/r 0～78主油泵流量l/min 0～109副油泵型号25SCY14-1B副油泵排量ml/r 0～10副油泵流量l/min 0～13油箱有效容积L 260电动机型号YB2-250M-4/YBK2-250M-4功率55kW额定电压380V/660V额定电流102.5A/59A额定转速1480r/min 整机：外形尺寸(长×宽×高) m 主机 2.38×1.30×1.52泵站 1.68×0.80×1.12操纵台0.75×0.50×0.83 质量kg 主机1500泵站850操纵台190 适用巷道高度m ＞2.54 钻机特点a.钻机由主机、泵站、操纵台三大件组成，可根据场地情况灵活摆布，解体性好，搬迁运输方便。

b.机械自动拧卸钻具，夹持器卡瓦容易取出，扩大其通孔直径，便于起下粗径钻具，可减轻工人劳动强度，提高工作效率。

溢流阀的基本功能
溢流阀是一种液压控制元件，主要用于控制系统压力。

它的基本功能主要有以下几点：
1. 调压：溢流阀可以通过调节弹簧的预紧力来改变系统的工作压力，从而实现对系统压力的精确控制。

2. 稳压：当系统的压力超过设定值时，溢流阀会自动打开，将多余的液体排回油箱，从而保持系统压力的稳定。

3. 防止过载：在液压系统中，如果负载突然增大，可能会使系统压力急剧升高，造成设备的损坏。

溢流阀可以在压力超过设定值时立即打开，将多余的液体排回油箱，从而防止系统过载。

4. 保护系统：在液压系统中，如果某个部分出现故障，可能会导致系统压力急剧升高。

溢流阀可以在压力超过设定值时立即打开，将多余的液体排回油箱，从而保护系统的其他部分不受损坏。

5. 卸荷：在某些情况下，需要将液压系统中的液体快速排出，以便于进行维修或更换部件。

溢流阀可以在这种情况下迅速打开，将系统中的液体快速排回油箱。

6. 安全保护：溢流阀还可以作为安全阀使用，当系统压力超过其额定压力时，溢流阀会自动打开，将多余的液体排回油箱，从而保护系统的安全。

溢流阀是液压系统中非常重要的一个组成部分，它通过调节和控制系统压力，保证了液压系统的正常运行和设备的安全。

溢流阀说明书1. 产品概述溢流阀是一种液压控制元件，主要用于液压系统中限制最高压力或流量。

当系统压力超过溢流阀设定的压力时，溢流阀会自动开启，使多余的液体通过溢流口排出，以保护系统不受损坏。

溢流阀也可用于维持系统压力稳定。

2. 工作原理溢流阀主要由阀体、阀芯、弹簧和调压手轮等组成。

工作时，系统压力油作用于阀芯，当压力超过弹簧预紧力时，阀芯被顶开，油液通过溢流口排出。

调压手轮可以调节弹簧预紧力，从而调节溢流阀的开启压力。

3. 结构特点溢流阀结构紧凑，体积小，重量轻，维护方便。

阀体通常采用铸铁或铝合金材料，具有较好的耐压性和密封性。

阀芯采用不锈钢或铜合金材料，具有较好的耐磨性和抗腐蚀性。

弹簧采用优质合金钢材料，经过精密加工和热处理，具有较高的弹性和刚度。

4. 使用方法使用溢流阀时，应将其接入液压系统中，并按照系统要求调整调压手轮，使溢流阀的开启压力与系统所需压力相匹配。

在调试过程中，应逐渐增加系统压力，观察溢流阀是否能够正常工作。

当系统压力过高时，溢流阀会自动开启，避免系统过载。

5. 性能参数溢流阀的性能参数包括开启压力、关闭压力、流量等。

开启压力是指溢流阀开始开启时的系统压力；关闭压力是指溢流阀关闭时的系统压力；流量是指单位时间内通过溢流阀的液体量。

用户在选择溢流阀时，应根据实际需求和系统要求选择合适的规格和型号。

6. 安装与调试溢流阀应安装在液压系统的适当位置，以便能够感应系统压力并控制流量。

在安装过程中，应注意保持溢流阀的清洁和密封性。

调试时，应逐渐增加系统压力，观察溢流阀是否能够正常工作。

当系统压力过高时，溢流阀会自动开启，避免系统过载。

7. 维护与保养为了保持溢流阀的正常运转和延长其使用寿命，用户应注意定期维护和保养。

应保持溢流阀的清洁和密封性，定期检查各部件的磨损情况并及时更换损坏部件。

同时，应根据实际需求调整调压手轮，使溢流阀的开启压力与系统所需压力相匹配。

8. 安全注意事项在使用溢流阀过程中，应注意以下安全事项：在调试过程中，应注意避免系统压力过高导致溢流阀突然开启；在使用过程中，应注意观察系统中是否有异常噪音或振动；在维护和保养过程中，应注意保持清洁和避免杂物进入液压系统；在安装过程中，应注意避免损伤溢流阀的密封件和其他部件。

史密斯劳伦热水器使用说明书用户必读在安装和使用热水器之前，请您仔细阅读说明书，并务必保存好此说明书以备将来参考使用。

●对于本热水器的非正确安装，艾欧史密斯公司恕不承担任何责任。

只有取得本公司承认的专业人员才可为您安装史密斯热水器。

●对热水器进行任何维护保养和维修前，请务必断开电源。

非专业人员不得调整和维修热水器。

●热水器可能导致严重烫伤。

务必将热水与冷水混合后再进行沐浴或洗涤。

●如果热水器受到无水干烧系统产生蒸汽或不正常的热水，任何部件被水浸泡，应由合格的专业人员检查或修理后方可再使用。

●对于配有电源线的热水器，若电源软线损坏，必须由制造厂维修部门和专业人员前来更换。

本热水器的重要部件均有绝缘和隔热层防护。

请用户放心使用。

●热水器配有泄压安全阀，为了使用安全，不可私自改动其安装位置，严禁堵塞其出口。

注意：如果不完全遵守此说明书的内容，将会引起失火，导致财产损失，人身伤亡或死亡。

警告:电源插座必须有可靠接地才能通电使用,严禁在无可靠接地的情况下使用热水器!产品特点一、高效双温控系统：史密斯电热水器具有独特的双温控，双加热系统，使史密斯热水器具有快速升温的特点，但决不会让您承受双倍的加热功率。

其奥妙就在于采用了高效双温控系。

当热水器水箱注满冷水开始工作时，上加热棒在温控器的控制下快速加热水箱上部的水，下部的加热棒受上温控器的控制处于待命状态。

当上部水被加热到所设定温度，此时您就可以开始使用热水了，同时上加热棒停止加热切换到下加热棒继续加热直至下部水被加热到所设定温度。

对于ees普通功率到（3800w以下），上下电热棒在恒温控制下不会同时工作，使用同样的大功率可以快速得到您所需要的热水。

二、金圭内胆：史密斯公司运用先进防腐工艺，将特种硅化物均匀地涂在内胆表面，经高温处理后与内壁融为一体，形成金圭特护内胆。

它能承受巨大的水流冲击而不脱落、不破碎并使内胆中的水与内胆完全隔离。

它通过了美国“ul标准”的10万次疲劳寿命实验，是当今最有效的抗锈蚀、防结垢的热水器内胆之一。
