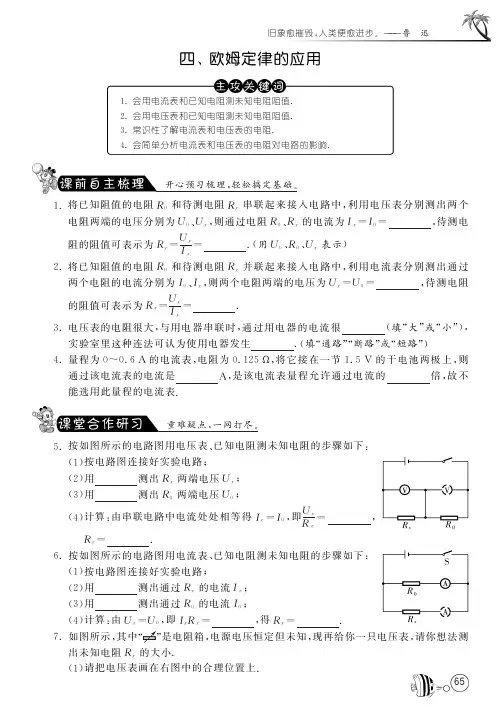

旧象愈摧毁,人类便愈进步㊂鲁 迅65四㊁欧姆定律的应用1.会用电流表和已知电阻测未知电阻阻值.2.会用电压表和已知电阻测未知电阻阻值.3.常识性了解电流表和电压表的电阻.4.会简单分析电流表和电压表的电阻对电路的影响.开心预习梳理,轻松搞定基础㊂1.将已知阻值的电阻R 0和待测电阻R x 串联起来接入电路中,利用电压表分别测出两个电阻两端的电压分别为U 0㊁U x ,则通过电阻R 0㊁R x 的电流为I x =I 0= ,待测电阻的阻值可表示为R x =U x I x= .(用U 0㊁R 0㊁U x 表示)2.将已知阻值的电阻R 0和待测电阻R x 并联起来接入电路中,利用电流表分别测出通过两个电阻的电流分别为I 0㊁I x ,则两个电阻两端的电压为U x =U 0= ,待测电阻的阻值可表示为R x =Ux I x= .3.电压表的电阻很大,与用电器串联时,通过用电器的电流很 (填 大 或 小 ),实验室里这种连法可认为使用电器发生 .(填 通路 断路 或 短路 )4.量程为0~0.6A 的电流表,电阻为0.125Ω,将它接在一节1.5V 的干电池两极上,则通过该电流表的电流是 A ,是该电流表量程允许通过电流的 倍,故不能选用此量程的电流表.重难疑点,一网打尽㊂5.按如图所示的电路图用电压表㊁已知电阻测未知电阻的步骤如下:(1)按电路图连接好实验电路;(2)用 测出R x 两端电压U x ;(3)用 测出R 0两端电压U 0;(4)计算:由串联电路中电流处处相等得I x =I 0,即U x R x= ,R x =.6.按如图所示的电路图用电流表㊁已知电阻测未知电阻的步骤如下:(1)按电路图连接好实验电路;(2)用 测出通过R x 的电流I x ;(3)用 测出通过R 0的电流I 0;(4)计算:由U x =U 0,即I x R x = ,得R x = .7.如图所示,其中 是电阻箱,电源电压恒定但未知,现再给你一只电压表,请你想法测出未知电阻R x 的大小.(1)请把电压表画在右图中的合理位置上.九年级物理(上)66(2)实验步骤:a.b.(3)R x的表达式:R x= .(4)此实验过程中运用的探究方法是.8.如图所示的电路中,电压表的示数为2.9999V,电流表的示数为0.001A,则电压表的电阻是 Ω,如果电源电压为3V,则电流表的电阻是 Ω.源于教材,宽于教材,举一反三显身手㊂9.用电压表和电流表测电阻的电路图如图所示.如果考虑到电流表和电压表本身都有一定的电阻,则下列判断正确的是().A.测量值等于电阻的实际值B.测量值大于电阻的实际值C.测量值小于电阻的实际值D.以上三种情况都有可能10.如图所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路,其中不可行的是().11.用伏安法测电阻,可接成如图甲㊁乙两种电路,当用图甲这种电路时,电压表㊁电流表的示数分别为U1=5V㊁I1=0.6A;当用图乙这种电路时,电压表㊁电流表的示数分别为U2=4.6V㊁I2=0.8A.求被测电阻R的真实值.12.某高速公路收费站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为().A.此设计可行,称重表由电流表改装B.此设计可行,称重表由电压表改装C.此设计不可行,当车辆越重时电路中电流越小D.此设计不可行,电路中的R1没有作用13.小明准备按图甲所示的电路图测量未知电阻的阻值.实验过程中,当小明连好并接通电路时发现电压表指针的偏转情况如图乙所示.(1)用图甲所示电路测量未知电阻所依据的原理是.没有求知欲的学生,就像没有翅膀的鸟儿㊂萨 迪67(2)产生图乙所示情况的原因可能是(只要求写出2点):①;② .14.小明同学想用等效替代 的方法来探究两个电阻串联起来后总电阻是多大的问题.所谓 替代 就是用一个电阻来代替两个串联的电阻,而 等效 就是当这个电阻两端的电压和两个串联电阻两端的电压相同时,通过这个电阻的电流也必须和通过那两个串联电阻的电流相同,这个电阻就叫做那两个电阻串联后的等效电阻.那么这个等效电阻的阻值和两个串联电阻的阻值有什么关系呢?小明用如图所示电路进行实验(图中R 为电阻箱).请完成以下实验步骤:(1)闭合开关S 1前,滑片P 置于 端.(填 左 或 右 )(2)闭合开关S 1,拨动开关S 2与 (填 a 或 b )接通,调节滑动变阻器的滑片P ,使电压表和电流表的指针指着一个适当的示数,记下此时两表的示数分别为U ㊁I .(3)拨动开关S 2与 (填 a 或 b )接通,保持 的电阻不变,调节 使两表的示数仍为U ㊁I .(4)记录此时 的电阻值.(5)换用不同的定值电阻R 1㊁R 2,按上述步骤再进行两次实验,共测量三组数据.15.测未知电阻R x 的阻值.赵健所在的学习小组,在测定未知电阻R x 的实验中,手边只有一个未知电压的电源㊁一个阻值已知的定值电阻R 0㊁一块电流表㊁4个开关㊁一个待测电阻R x 和若干导线,缺少一块电压表.学习小组研究决定: 只用现有器材,在不拆除电流表的条件下,设计实验电路图. 经小组成员共同努力,采取巧用开关的办法,设计出了能满足上述要求的实验电路图.(如图所示)(1)请你根据这个电路图,写出实验步骤:①;② ;(2)被测电阻的表达式R x = .(3)你对这个实验电路图有何改进建议? 瞧,中考曾经这么考!16.(2011㊃福建漳州)如图所示的四种电路中,电阻R 0已知,当通过闭合或断开电路中的不同开关时不能测算出未知电阻R x 阻值的电路是( ).九年级物理(上)6817.(2011㊃福建泉州)小理要测量一个定值电阻R的大小,但他只有一个电压表,一个电源和一个阻值已知的定值电阻R0,开关和导线若干.请你帮他设计测量的电路图,简要说明测量方法及需测的物理量(并用相应的符号表示)写出计算待测电阻R的表达式.18.(2011㊃北京)小明想利用一块电流表和阻值已知的电阻R0测量未知电阻R x的阻值.小明选择了满足这个实验要求的实验器材,并连接了部分实验电路,如图所示.(1)为了测出电阻R x的阻值,请你只添加两根导线完成图所示的实验电路的连接.(2)只闭合开关S1,电流表的示数用I1表示;开关S1㊁S2都闭合时,电流表的示数用I2表示.请你用I1㊁I2和R0表示R x,R x= .四㊁欧姆定律的应用1.U 0R 0 U x R 0U 02.I 0R 0I 0R 0I x 3.小 断路 4.12 205.电压表 电压表 U 0R 0U x R 0U 06.电流表 电流表 I 0R 0I 0R 0I x7.(1)如图所示(2)a .闭合开关S ,把S 1与a 接触,适当调节滑动变阻器的滑片,记下电压表示数为U ;b 保持滑片不动,闭合开关S ,把S 1与b 接触,调节电阻箱R 0,使电压表示数仍为U ,读出此时电阻箱的阻值R 0.(3)R 0 (4)等效替代法8.根据串联电路的特点,电压表中的电流等于电流表中的电流I V =I A ,电流表两端电压U A =U -U V =3V -2.9999V=0.0001V ,所以R V =U A I V =2.9999V 0.001A =2999.9Ω,R A =U A I V=0.0001V 0.001A =0.1Ω.9.C 提示:电压表的内阻不是无穷大,将其并联在待测电阻两端,将分流一部分电流,使被测电流偏大,故测量值小于电阻的实际值.10.C 提示:A 项中,I 0=I x ,即:U 1R 0=U 2R x,得R x =U 2U 1R 0,A可行;B 项中,U 0=U x ,即I 1R 0=I 2R x ,得R x =I 1I 2R 0,B 可行;C 项中,电流表能测出R x 的电流,但无法知道R x两端的电压,故C 不可行;D 项中,开关S ㊁S 1闭合时,电压表测出电源电压U ,S 闭合㊁S 1断开时,R 0与R x 串联,电压表测出R x 两端电压U x ,I 0=I x ,即U -U x R 0=U x R x,得R x =U xU -U xR 0,D 可行.11.设电源电压为U ,电流表内阻为R A ,则U 总=U 1=5V ,由I =U R和串联电路中U 总=U 1+U 2列方程.由图甲有U 总=I 1R A +I 1R ,由图乙有U 总=U 2+I 2R A ,将数据代入,得5Ω=0.6R A +0.6R ,5Ω=4.6Ω+0.8R A ,解之得R A =0.5Ω,代入得R =7.83Ω.12.A 提示:由题图可知,电路中的滑动变阻器R 与R 1串联,称重表相当于电流表与R ㊁R 1串联,当汽车行驶到踏板上,滑动变阻器R 的示数变小,电路中的电流变大,即称重表示数变大.13.(1)欧姆定律 (2)①电压表的量程选小了 ②电源电压太大了 提示:指针偏转超过了最大值,说明加在电阻的电压超过了3V .原因有多种,可能是电压表的量程选小了;滑动变阻器的阻值没有调至最大或者短路了;也可能是电源电压太高了.14.(1)左 (2)a (3)b 滑动变阻器 电阻箱 (4)电阻箱15.(1)①断开S 1㊁S 2㊁S 4,闭合S 3(或断开S 1㊁S 4,闭合S 2㊁S 3),测出R 0中的电流I 0(或I 1) ②断开S 1㊁S 2㊁S 3,闭合S 4(或断开S 2㊁S 3,闭合S 1㊁S 4),测出R x 中的电流I x (或I 2) (2)I 0R 0I x (或I 1R 0I 2) (3)去掉S 1㊁S 2所在的那一段导线16.C 提示:C 图中只能测出电阻R x 两端的电压,无法测出或得出通过R x 的电流,所以不能测算出未知电阻R x 的阻值.17.电路图如图所示方法步骤:先将电压表接在R 的两端,读出电压表的示数U ;再将电压表接在R 0的两端,读出电压表的示数U 0,则R =U U 0R 018.(1)如图所示R01提示:(1)利用一块电流表和阻值已知的电阻R0测量未知电阻R x的阻值,只有把R0与R x及电流表串联,开关S2与R x并联;(2)开关S1㊁S2都闭合时,U=I2R0;只闭合开关S1,U=I1(R0+R x);电源电压保持不变,U=I2R0=I1(R0+R x),R x=I2-I1I1R0.。

北师大版物理九年级全册12.4 欧姆定律的应用素养提升练（含解析）第十二章欧姆定律四、欧姆定律的应用基础过关全练知识点1特殊法测电阻1.【学科素养·科学探究】(2022内蒙古呼和浩特中考)小安同学在学习电路的串、并联特点后,设计了如图甲所示的实验原理图,来测量某一定值电阻Rx的阻值。

实验操作如下:甲乙(1)为了保证电路安全,在闭合开关S前,滑动变阻器滑片应滑到最(选填“左”或“右”)端;(2)闭合开关S,将单刀双掷开关拨到1,调节滑动变阻器,使电流表指针指到某一值,如图乙,电流表读数为A;(3)保持(2)中滑动变阻器滑片位置不变,将单刀双掷开关拨到2,调节电阻箱R,当阻值为10 Ω时,电流表示数与(2)中显示数值相同,则被测电阻Rx的阻值为Ω。

2.【学科素养·科学探究】在“伏安法测电阻”的实验中,六六同学发现电压表损坏了,于是豆豆同学设计了如图所示的电路图,也完成了电阻的测量。

A.按电路图连接电路;B.闭合开关S和S1,记下电流表的示数为I;C.,记下电流表的示数为I0;D.被测电阻的表达式:Rx=。

小莉认为此实验进行多次测量会更加准确,于是她在图中的干路增加一个滑动变阻器,改变滑动变阻器的阻值,重复上述操作,可实现多次测量。

小莉的做法是(选填“正确”或“错误”)的,理由是。

知识点2欧姆定律的应用3.(2022广东深圳中考)如图所示为油量表示意图,当油量减少时,下列说法正确的是()A.R不断减小B.R总不断减小C.I总不断减小D.R两端电压不断减小4.【跨学科·物理学与工程实践】【新独家原创】如图所示是某同学设计的测量风速的装置,当风速变大时,活塞向上移动,滑动变阻器接入电路的电阻,根据欧姆定律可知,电路中的电流,定值电阻两端电压,电压表(风速表)示数。

反之,电压表(风速表)示数。

能力提升全练5.(2022北京中考,5,★★★)如图所示的电路中,电阻阻值R1U2B.U1I2 D.I1=I26.(2022安徽中考,16,★★★)如图所示为电阻R1和R2的I U图像,由图可知()A.R1的阻值为5 ΩB.R1的阻值小于R2的阻值C.将R1、R2串联接入电路,通电后R1两端的电压大于R2两端的电压D.将R1、R2并联接入电路,通电后通过R1的电流大于通过R2的电流7.(2022甘肃金昌中考,10,★★★)如图所示,电源电压不变,电阻R2=4 Ω,闭合开关,小明在实验过程中仅记录了三只电表的示数,分别为1、4、5,但漏记了单位。

《欧姆定律的应用》同步练习1.如图所示电源电压额定且U=12V，R1=4Ω。

R2=6Ω，R3=12Ω，闭合开关S后，电流表A1和A2的示数分别为（）A.3A 1AB.3A 5AC.5A 1AD.5A 3A2.如图所示是一个体重测试仪的工作原理图。

电源电压保持不变。

踏板受到的压力通过压杆传递压力传感器R（电阻值会随所受压力大小发生变化的可变电阻）。

体重显示表（用电流表或者电压表改装而成），指针偏转角度会随着人的体重的（）A.体重显示表是用电压表改装而成B.体重越大，该电路消耗的功率越小C.压力传感器R的阻值随压力的增大而增大D.压力传感器R的阻值随压力的增大而减小3.在如图所示的电路中，电源电压不变，甲、乙两电表可能同是电流表，也可能同是电压表。

己知当开关S断开时，两灯均发光，此时甲、乙两电表的示数之比为2：3。

若将甲、乙两电表同时换成另一种电表，开关S闭合后两灯仍均发光，则此时甲、乙两电表的示数之比及灯泡L1和L2电阻之比分别为（不计温度对灯丝电阻的影响）（）A.3：1，2：1B.3：1，3：1C.1：3，1：3D.1：3，3：24.如图所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数 ______ ，电压表的示数 ______ （填“变大”、“变小”或“不变”）。

第4题图第5题图 第6题图5.如图所示的电路中，电源电压为6V ，R 1=R 2=30Ω，则当开关S 断开时，电路中的电流是 ______ A ； 当开关S 闭合时，R 2两端的电压为 ______ V 。

6.晓亮利用阻值为R 0的定值电阻和一块电流表测量未知电阻R x 的阻值。

他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻R x 的阻值，请添加一根导线完成图所示的实验电路的连接。

（2）开关S 1、S 2都闭合时，电流表的示数为I 1；（3）只闭合开关 ______ 时，电流表的示数为I 2。

欧姆定律一、填空题：1. 已知R1=R2=10欧，则这两个电阻串联后的总电阻是______欧，这两个电阻并联后的总电阻是____欧。

2. 电阻R1=6欧与电阻R2串联后，总电阻为9欧，若将两电阻并联则总电阻是___________欧。

3. 两个阻值相同的电阻串联和并联后总电阻之比是___________。

4. 电阻R1=5欧，R2=10欧，串联后，接在电压为9伏的电路中，通过R1中的电流是___________安，R2两端的电压是___________伏。

5. 把8欧和4欧的电阻并联后，接到电源两端，测得总电流为1.5安，则电源电压是___________伏，通过8欧电阻中的电流是___________安。

6. R1=1欧，R2=3欧，将它们串联后接在电源上，则I1：I2=______；U1：U2=______。

若将它们并联后接在电源上，则I1：I2=______，U1：U2=______。

7. 当导体两端的电压是6伏，通过导体的电流是1.2安，如果导体两端的电压增加3伏时，该导体的电阻是___________欧，通过它的电流是___________安。

8. 把R1=6欧，R2=18欧，串接在12伏的电路里，则通过R1的电流为___________安，通过R2的电流为___________安，R1两端的电压是___________伏；R2两端的电压是___________伏。

9. 如图1所示的电路中，电阻R1=5Ω,R2=4Ω。

当开关闭合时，电流表A2示数为0.9A，电流表A1示数为___________，电源电压为___________。

10. 一个电阻两端加4V电压时，通过的电流为200mA，当电压增大到9V时，其阻值为___________Ω；若用“0~0.6A”和“0~3A”两量程电流表测量通过电阻的电流，应选用的量程是___________。

11. 一只小灯泡的正常工作电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应___________联一个___________Ω的电阻。
