熔喷布生产中的常见问题及其原因

熔喷布生产几天后变脆的原因分析及解决对策一、生产过后变脆：1、喷丝板如果长径比比较小，孔粗而短，聚合物喷出后，纤维就比较粗，缝隙比较大，时间长水分吸收多，这样布不柔软，也脆；2、收卷装置过短，收卷过程中，有余热，没有能够快速降温，过几天PP材料结晶后比较脆（有人因此加入结晶成核剂作为柔顺剂）；3、包装，如果布在后续吸收水分多，就容易变脆，一般都打缠绕膜，密封包装。

二、熔喷布生产几天后变脆：1、熔指过高或者过低，熔指过高，比如说3000的熔指，这样喷布的过程中就跟柳絮一样，物料基本没有什么强度。

熔指过低，比如S2040，在350℃喷布，这时候PP已经开始热氧降解了，PP不再是PP了，物性就不能强求了。

２、一般小熔喷设备的螺杆比较短，没有混炼功能，材料熔化基本都是靠加热，这样生产温度比较高，材料降解导致布变脆。

3、喷丝不均匀，冷风机风量不足，造成散热不均匀，产生内应力导致发脆。

可以通过调整挤出机熔体量，调整热风机的温度，增大冷风机风量来改善。

4、从原料方面来分析，可能是使用了低熔脂的喷丝，丝比较粗。

24小时至48小时完全结晶后，就会导致熔喷布变脆发硬。

溶指1500熔喷料喷丝细，柔软，分布均匀，则熔喷布柔软性较好。

5、与原料和加工温度过高都有关系。

纤维生产出来以后，PP 内部有二次结晶重新排列过程，实际在螺杆内部严重受热，已经导致严重热降解。

熔喷料过氧化物工艺引发剂如果控制不好，很容易出现此类问题。

过氧化物工艺最重要的是如何适时在螺杆挤出前完成分子链断链中止，防止二次残留进入到无纺布螺杆继续反应，这就很考验螺杆设备组合和配方控制了。

6、刚生产出来熔喷布还有温度，特别是大滚筒收料的喷布机械，可能风机也没有，收卷后熔喷布温度高。

塑料在高温环境下柔软性韧性会越大，冷却后就会变脆。

7、可以加入适量（3～5%）的增韧剂。

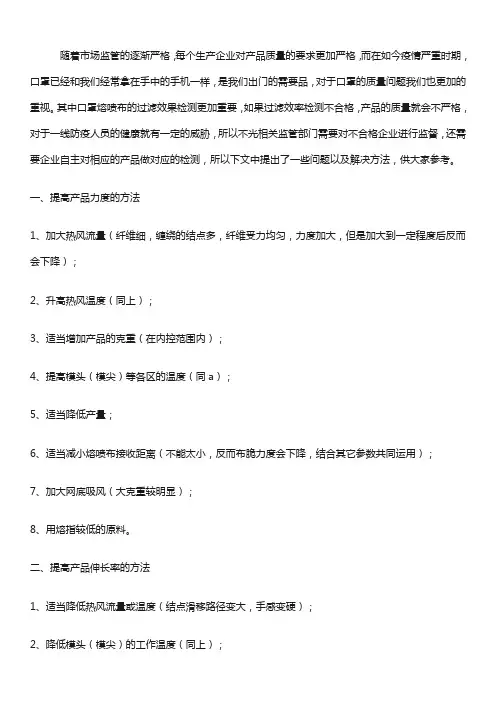

随着市场监管的逐渐严格，每个生产企业对产品质量的要求更加严格，而在如今疫情严重时期，口罩已经和我们经常拿在手中的手机一样，是我们出门的需要品，对于口罩的质量问题我们也更加的重视。

其中口罩熔喷布的过滤效果检测更加重要，如果过滤效率检测不合格，产品的质量就会不严格，对于一线防疫人员的健康就有一定的威胁，所以不光相关监管部门需要对不合格企业进行监督，还需要企业自主对相应的产品做对应的检测，所以下文中提出了一些问题以及解决方法，供大家参考。

一、提高产品力度的方法1、加大热风流量（纤维细，缠绕的结点多，纤维受力均匀，力度加大，但是加大到一定程度后反而会下降）；2、升高热风温度（同上）；3、适当增加产品的克重（在内控范围内）；4、提高模头（模尖）等各区的温度（同a）；5、适当降低产量；6、适当减小熔喷布接收距离（不能太小，反而布脆力度会下降，结合其它参数共同运用）；7、加大网底吸风（大克重较明显）；8、用熔指较低的原料。

二、提高产品伸长率的方法1、适当降低热风流量或温度（结点滑移路径变大，手感变硬）；2、降低模头（模尖）的工作温度（同上）；3、适当减小产量；4、加大熔喷布接收距离（和a或b配合使用效果更明显）；5、降低环境温度（纺丝环境温度）；6、加大网底吸风（效果不太明显，大克重较好）；7、改变纤维角6度（改变纤维铺网的结构，不常用）8、适当提高产量（此方法会造成其它物理指标的降低，不常用）。

三、减小阻力的方法1、降低热风流量或温度（纤维变粗，孔隙率大，阻力小，效率变差）；2、加大熔喷布接收距离（增加纤维的蓬松性，孔隙率大，效率变差）；3、降低纺丝环境温度（纤维冷却充分，结构蓬松，孔隙率加大，配合热空气可以达到降低阻力，提高效率的目的）；4、减小网底吸风（纤维由密变蓬松，孔隙率变大，大克重较明显）；5、降低模头（模尖）等加热区的工作温度（纤维变粗，孔隙率变大）；6、加大计量泵（挤出量变大纤维变粗，孔隙率加大，一般在快速转单时使用）；7、适当减小克重（在内控范围内）。

影响熔喷布性能的因素及原因分析前言熔喷技术在近年来得到了广泛的应用，特别是在医疗卫生领域中，用于生产口罩等重要防护用品。

熔喷布是熔喷技术的重要产品之一，其性能的好坏直接关系到口罩等防护用品的质量。

本文将对影响熔喷布性能的因素及原因进行分析。

影响熔喷布性能的因素熔喷布材料熔喷布材料是影响熔喷布性能的关键因素之一。

熔喷布材料的种类和质量对熔喷布的性能有很大的影响。

熔喷布材料主要包括聚丙烯、聚酯、聚砜等，不同的材料有不同的性能和应用。

比如，聚丙烯熔喷布具有较好的吸湿性和透气性，而聚酯熔喷布则比较耐磨，聚砜熔喷布则可以耐高温。

熔喷过程参数熔喷过程参数也是影响熔喷布性能的重要因素之一。

熔喷过程参数包括熔化温度、出丝速度、气流速度、压力等。

这些参数的合理选择对熔喷布质量的好坏有很大的影响。

比如，熔化温度过高会导致喷出的纤维变形，降低熔喷布的质量。

熔喷布结构熔喷布结构也是影响熔喷布性能的因素之一。

熔喷布结构可以分为单层和多层结构，不同的结构对熔喷布的性能也会有所影响。

比如，多层熔喷布结构具有更好的过滤性能和防水性能。

影响熔喷布性能的原因分析材料质量不合格材料质量不合格是导致熔喷布性能不佳的主要原因之一。

比如，材料含水率过高、杂质太多等都会影响熔喷布的质量。

熔喷过程参数不合理熔喷过程参数不合理也是导致熔喷布性能不佳的原因之一。

如果熔化温度过高、出丝速度过快、气流速度不稳定等都会影响熔喷布的质量。

设备维护不当设备维护不当也是导致熔喷布性能不佳的原因之一。

比如，熔喷头堵塞、电机损坏等都会影响熔喷布的质量。

结论综上所述，影响熔喷布性能的因素及原因是多方面的。

在生产中，需要严格控制材料质量，合理选择熔喷过程参数，及时维护设备，才能确保熔喷布的质量和性能的可靠性。

口罩用熔喷布生产常见不良缺陷原因分析及解决对策口罩是我们日常生活中必不可少的防护用品，而熔喷布则是口罩的重要组成部分，它具有过滤和防护的作用。

然而，在熔喷布的生产过程中，常常会出现一些不良缺陷，影响熔喷布的质量和性能。

本文将分析常见的口罩用熔喷布的不良缺陷原因，并提出相应的解决对策。

首先，常见的口罩用熔喷布的不良缺陷之一是断丝。

断丝是指熔喷布上出现断裂或断开的纤维，导致口罩的过滤性能下降。

断丝的原因主要有以下几种：1.熔喷工艺参数不合理：熔喷工艺中的温度、压力、速度等参数设置不当，会导致熔喷布内部的纤维温度过高或过低，从而使纤维发生断裂。

解决对策：合理设置熔喷工艺参数，确保熔喷布内部的纤维温度适中，避免纤维断裂。

2.原材料质量差：熔喷布的原材料是熔喷纤维，质量不合格的原材料会导致熔喷布中的纤维质量不稳定，容易断裂。

解决对策：严格控制原材料的质量，选择优质的熔喷纤维，确保纤维质量稳定，避免断丝的发生。

其次，口罩用熔喷布的另一个常见不良缺陷是斑点。

斑点是指熔喷布表面出现的颜色纹理不均匀的现象，影响口罩的外观质量和柔软性。

斑点的原因主要有以下几种：1.颜料溶解不均匀：熔喷布中使用的颜料与熔喷纤维没有充分混合溶解，导致颜料在熔喷布表面出现斑点。

解决对策：加强颜料与熔喷纤维的混合溶解过程，确保颜料均匀分散在熔喷布中。

2.熔喷工艺参数不合理：熔喷工艺中的温度、压力等参数设置不当，使得熔喷布表面的温度不均匀，导致颜色纹理不均匀。

解决对策：合理设置熔喷工艺参数，使熔喷布表面的温度均匀分布，避免斑点的产生。

另外，口罩用熔喷布的第三个常见不良缺陷是杂质。

杂质是指熔喷布中出现的异物，如金属、纸屑等，会影响口罩的舒适性和卫生性。

杂质的原因主要有以下几种：1.生产环境不洁净：生产熔喷布的车间环境不洁净，容易导致杂质进入熔喷布中。

解决对策：加强生产车间的清洁管理，做好生产环境的卫生消毒工作，避免杂质的污染。

2.原材料质量差：熔喷布的原材料中含有杂质，如纸屑等，会在生产过程中被带入熔喷布。
