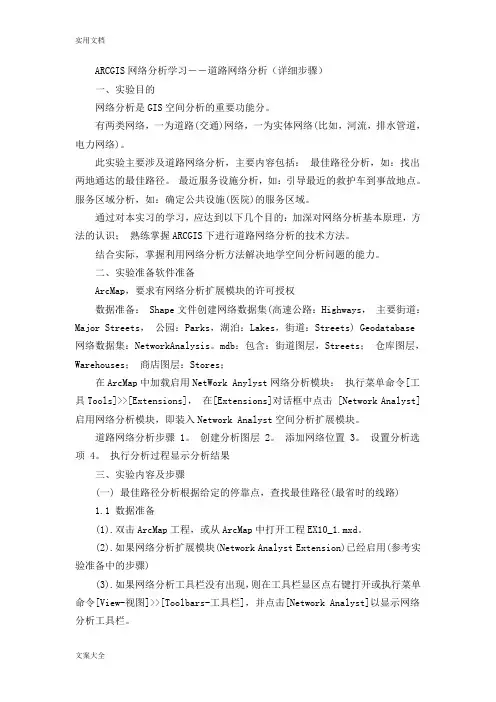

ARCGIS网络分析学习――道路网络分析（详细步骤）一、实验目的网络分析是GIS空间分析的重要功能分。
有两类网络，一为道路(交通)网络，一为实体网络(比如，河流，排水管道，电力网络)。
此实验主要涉及道路网络分析，主要内容包括：最佳路径分析，如：找出两地通达的最佳路径。
最近服务设施分析，如：引导最近的救护车到事故地点。
服务区域分析，如：确定公共设施(医院)的服务区域。
通过对本实习的学习，应达到以下几个目的：加深对网络分析基本原理，方法的认识；熟练掌握ARCGIS下进行道路网络分析的技术方法。
结合实际，掌握利用网络分析方法解决地学空间分析问题的能力。
二、实验准备软件准备ArcMap，要求有网络分析扩展模块的许可授权数据准备： Shape文件创建网络数据集(高速公路：Highways，主要街道：Major Streets，公园：Parks，湖泊：Lakes，街道：Streets) Geodatabase 网络数据集：NetworkAnalysis。
mdb：包含：街道图层，Streets；仓库图层，Warehouses；商店图层：Stores；在ArcMap中加载启用NetWork Anylyst网络分析模块：执行菜单命令[工具Tools]>>[Extensions]，在[Extensions]对话框中点击 [Network Analyst] 启用网络分析模块，即装入Network Analyst空间分析扩展模块。
道路网络分析步骤 1。
创建分析图层 2。
添加网络位置 3。
设置分析选项 4。
执行分析过程显示分析结果三、实验内容及步骤(一) 最佳路径分析根据给定的停靠点，查找最佳路径(最省时的线路)1.1 数据准备(1).双击ArcMap工程，或从ArcMap中打开工程EX10_1.mxd。
(2).如果网络分析扩展模块(Network Analyst Extension)已经启用(参考实验准备中的步骤)(3).如果网络分析工具栏没有出现，则在工具栏显区点右键打开或执行菜单命令[View-视图]>>[Toolbars-工具栏]，并点击[Network Analyst]以显示网络分析工具栏。

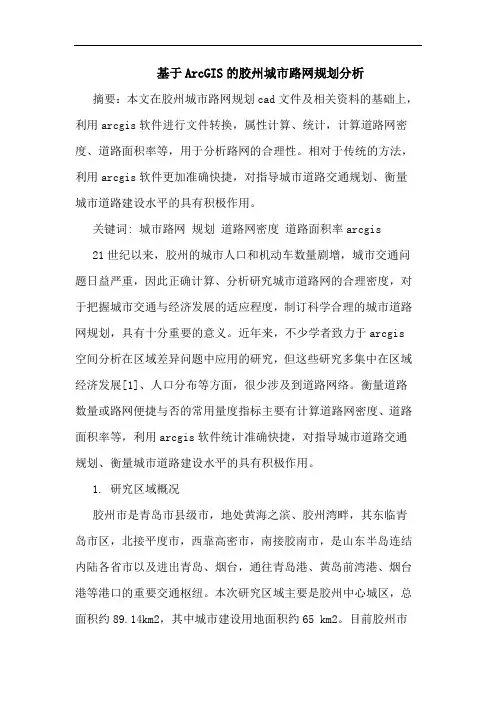

基于ArcGIS的胶州城市路网规划分析摘要：本文在胶州城市路网规划cad文件及相关资料的基础上，利用arcgis软件进行文件转换，属性计算、统计，计算道路网密度、道路面积率等，用于分析路网的合理性。
相对于传统的方法，利用arcgis软件更加准确快捷，对指导城市道路交通规划、衡量城市道路建设水平的具有积极作用。
关键词: 城市路网规划道路网密度道路面积率arcgis21世纪以来，胶州的城市人口和机动车数量剧增，城市交通问题日益严重，因此正确计算、分析研究城市道路网的合理密度，对于把握城市交通与经济发展的适应程度，制订科学合理的城市道路网规划，具有十分重要的意义。
近年来，不少学者致力于arcgis空间分析在区域差异问题中应用的研究，但这些研究多集中在区域经济发展[1]、人口分布等方面，很少涉及到道路网络。
衡量道路数量或路网便捷与否的常用量度指标主要有计算道路网密度、道路面积率等，利用arcgis软件统计准确快捷，对指导城市道路交通规划、衡量城市道路建设水平的具有积极作用。
1. 研究区域概况胶州市是青岛市县级市，地处黄海之滨、胶州湾畔，其东临青岛市区，北接平度市，西靠高密市，南接胶南市，是山东半岛连结内陆各省市以及进出青岛、烟台，通往青岛港、黄岛前湾港、烟台港等港口的重要交通枢纽。
本次研究区域主要是胶州中心城区，总面积约89.14km2，其中城市建设用地面积约65 km2。
目前胶州市社会经济发展势头迅猛，未来胶州在经济全球化、区域经济一体化的背景下，城市发展将逐步呈现产业国际化、区域城市化、城市机动化等特征，这些都对胶州市的城市综合交通体系提出了新的要求。
2. 道路等级划分城市道路网必须具有合理的等级级配, 以保障城市道路交通流由低一级道路向高一级道路有序汇集, 并由高一级道路向低一级道路有序疏散,从而通过不同等级道路交叉口间距的控制及不同出行距离交通的分流来提高道路网运转效率。
道路的功能等级划分是城市规划和管理的基础，理清道路功能、提高道路交通安全状况、最大限度挖掘道路设施潜力、保障城市交通可持续发展的重要手段。

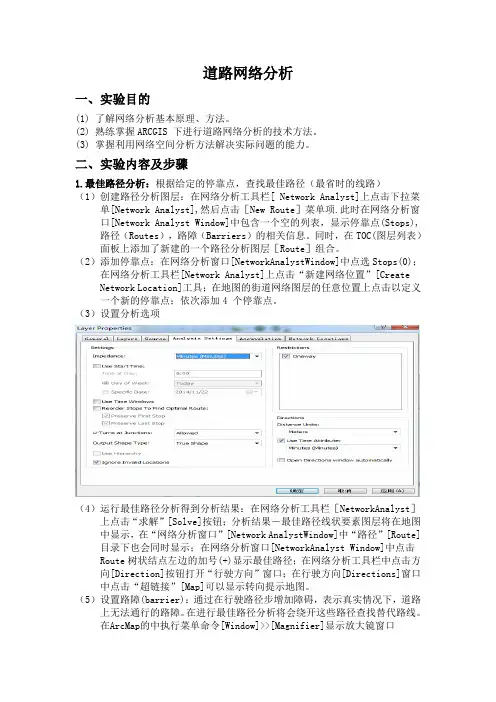

道路网络分析一、实验目的(1) 了解网络分析基本原理、方法。
(2) 熟练掌握ARCGIS 下进行道路网络分析的技术方法。
(3) 掌握利用网络空间分析方法解决实际问题的能力。
二、实验内容及步骤1.最佳路径分析：根据给定的停靠点，查找最佳路径（最省时的线路）（1）创建路径分析图层：在网络分析工具栏[ Network Analyst]上点击下拉菜单[Network Analyst],然后点击［New Route］菜单项.此时在网络分析窗口[Network Analyst Window]中包含一个空的列表，显示停靠点(Stops), 路径（Routes），路障（Barriers）的相关信息。
同时，在TOC(图层列表）面板上添加了新建的一个路径分析图层［Route］组合。
（2）添加停靠点：在网络分析窗口[NetworkAnalystWindow]中点选Stops(0)；在网络分析工具栏[Network Analyst]上点击“新建网络位置”[Create Network Location]工具；在地图的街道网络图层的任意位置上点击以定义一个新的停靠点；依次添加4 个停靠点。
（3）设置分析选项（4）运行最佳路径分析得到分析结果：在网络分析工具栏［NetworkAnalyst］上点击“求解”[Solve]按钮；分析结果－最佳路径线状要素图层将在地图中显示，在“网络分析窗口”[Network AnalystWindow]中“路径”[Route] 目录下也会同时显示；在网络分析窗口[NetworkAnalyst Window]中点击Route树状结点左边的加号(+)显示最佳路径；在网络分析工具栏中点击方向[Direction]按钮打开“行驶方向”窗口；在行驶方向[Directions]窗口中点击“超链接”[Map]可以显示转向提示地图。
（5）设置路障(barrier)：通过在行驶路径步增加障碍，表示真实情况下，道路上无法通行的路障。
arcgis解决交通问题案例ArcGIS是一款广泛使用的地理信息系统软件，可用于解决各种交通问题。
以下是一个详细具体的案例，说明如何使用ArcGIS 解决交通问题：案例：某城市存在严重的交通拥堵问题，政府和交通管理部门希望通过GIS技术来分析和解决这个问题。
步骤如下：1.数据收集：首先，收集相关的交通数据，包括道路网络图、交通流量数据、交通事故数据、人口分布数据等。
这些数据可以从政府部门、公共机构或商业公司获取。
2.数据预处理：在收集到数据后，需要进行预处理，包括数据清洗、格式转换、坐标系统统一等。
这些工作可以使用ArcGIS的转换工具来完成。
3.建立GIS数据库：将预处理后的数据导入到ArcGIS中，建立GIS数据库。
在数据库中，可以对数据进行组织、查询和分析。
4.交通网络分析：使用ArcGIS的交通网络分析工具，对城市道路网络进行建模和分析。
可以计算出不同路段的通行时间、流量等指标，以及分析交通瓶颈和拥堵区域。
5.路径规划：基于交通网络模型，可以进行路径规划分析。
例如，可以为出行者提供最优路径选择，或者为物流配送提供高效运输路线。
6.交通需求预测：结合历史数据和未来发展计划，使用ArcGIS的预测分析工具，预测未来交通需求和趋势。
这有助于制定合理的交通规划和政策。
7.可视化展示：使用ArcGIS的可视化功能，将分析结果以地图、图表等形式展示出来。
这有助于决策者直观地了解交通问题及其解决方案。
8.决策支持：基于分析结果和预测数据，为政府和交通管理部门提供决策支持。
例如，提出改善交通状况的建议措施、制定交通规划和政策等。
通过以上步骤，ArcGIS可以有效地帮助解决城市交通问题。
在实际应用中，还需要结合其他技术和方法，如遥感技术、大数据分析等，以提高分析的准确性和决策的科学性。
