电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。
制动控制电路-反接制动控制电路-能耗制动控制电路三相异步电动机从脱离电源开始，由于惯性的作用，转子要经过一段时间才能完全停止旋转，这就不能适应某些生产机械的工艺要求，出现运动部件停位不准、工作不安全等现象，也影响生产效率。
因此，应对电动机进行有效的制动，使其能迅速停车。
停车制动的方式有两大类：机械制动和电气制动。
机械制动是利用电磁抱闸等机械装置来强迫电动机迅速停车；电气制动是用电气的方法，使电动机产生一个与转子原来转动方向相反的电磁转矩来实现制动。
常用的电气制动方式有反接制动和能耗制动。
1.反接制动控制电路反接制动的原理是通过改变电动机定子绕组上三相电源的相序，使定子绕组产生反向旋转磁场，从而形成制动转矩。
反接制动时定子绕组中流过的反接制动电流相当于全压直接起动时电流的两倍，制动电流大，制动转矩大，对设备冲击也大。
因此为了减小冲击电流，通常在电动机定子电路中串入反接制动电阻，既限制了制动电流，又限制了制动转矩。
当反接制动到转子转速接近于零时，必须及时切除反相序电源，以防止反向再起动。
反接制动的特点是制动迅速、效果好、冲击大，通常仅适用于10kW以下的小容量电动机。
图1所示为使用速度继电器实现反接制动的控制电路。
图1a所示为电动机单向运转的反接制动控制电路。
电动机正常运转时，接触器KM1通电吸合，KM2线圈断电，速度继电器KS常开触点闭合，为反接制动做准备。
按下停止按钮SB1，KM1断电，电动机定子绕组脱离三相电源，电动机因惯性仍以很高速度旋转，KS常开触点仍保持闭合，将SB1按到底，使SB1常开触点闭合，KM2通电并自锁，电动机定子接反相序电源，进入反接制动状态。
电动机转速迅速下降，当电动机转速接近于零时（转速小于100r/min），KS常开触点复位，KM2断电，电动机断电，反接制动结束。
图1 反接制动控制电路图1b所示为电动机正反转运行的反接制动控制电路。
电动机正向起动时，按下正向起动按钮SB2，接触器KM1吸合并自锁，电动机正向运转；当电动机正向运转时，速度继电器KS1正向常闭触点断开，正向常开触点闭合，为制动做准备。
三相异步电动机的制动控制电路沟通异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动，这往往不满意某些机械的工艺要求，也影响生产效率的提高，并造成运动部件停位不准，工作担心全，因此应对拖动电动机实行有效的制动措施。
三相异步电动机的制动方法：机械制动和电气制动。
其中电气制动方法又包括反接制动、能耗制动、发电制动等。
1、反接制动掌握电路：反接制动是利用转变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。
应留意的是，当电动机转速接近零时，必需马上断开电源，否则电动机会反向旋转。
另外，由于反接制动电流较大，制动时需在定子回路中串入电阻以限制制动电流。
反接制动电阻的接法有两种：对称电阻接法和不对称电阻接法，如下图所示。
一般制动电阻采纳对称接法，即三相分别串接相同的制动电阻。
图1 三相异步电动机反接制动电阻接法图2 电动机单向反接制动掌握线路2、能耗制动掌握电路能耗制动掌握电路：三相异步电动机能耗制动时，切断定子绕组的沟通电源后，在定于绕组任意两相通入直流电流形成一固定磁场，与旋转着的转子中的感应电流相互作用产生制动力矩。
制动结束必需准时切除直流电源。

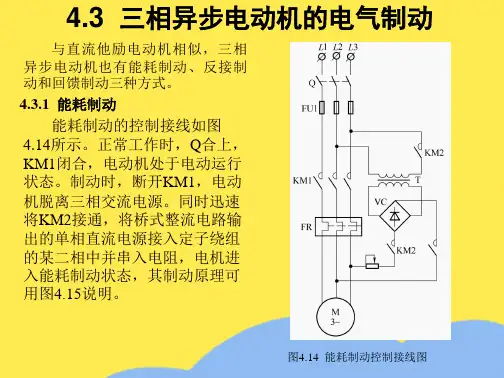

图3 能耗制动掌握电路掌握电路(a)：手动掌握：停车时按下SB1按钮，制动结束时放开。
电路简洁，操作不便。
掌握电路(b)：依据电动机带负载制动过程时间长短设定时间继电器KT的定时值，实现制动过程的自动掌握。
能耗制动掌握电路特点：制动作用强弱与通入直流电流的大小和电动机的转速有关，在同样的转速下电流越大制动作用越强，电流肯定时转速越高制动力矩越大。
一般取直流电流为电动机空载电流的3～4倍，过大会使定子过热。
可调整整流器输出端的可变电阻RP，得到合适的制动电流。
并励直流电动机双向反接制动控制电路原理并励直流电动机双向反接制动控制电路的特点
同三相异步电动机一样，并励直流电动机双向反接制动电路就是，当直流电动机在正向运转需要停止运行时，在切断直流电动机电源后，立即在直流电动机的电枢中
通入反转的电流；而直流电动机在反向运转需要停止运行时，在切断直流电动机电源后，立即在直流电动机的电枢中通入正转的电流，从而达到使直流电动机在正、反转的情况下立即停车的目的。
并励直流电动机双向反接制动控制电路原理图如图所示。
在图中，当合上电源总开关QS时，断电延时时间继电器KT1、KT2，电流继电器KA通电闭合；当按下正转启动按钮SB1时，接触器KM1通电闭合，直流电动机M串电阻R1、R2启动运转；经过一定时间，接触器KM6闭合，切除串电阻R1，直流电动机M串电阻R2继续启动运转；又经过一定时间，接触器KM7通电闭合，切除串电阻R2，直流电动机全速全压运行，电压继电器KV闭合，继而接触器KM4通电闭合，完成正转启动过程。
简单实用的电动机能耗制动电路图由电动机带动的设备要加快停车，一般都用机械摩擦法制动，在制动过程中操作不当，会产生爆振现象。
在此介绍几种简单实用的电动机能耗制动的电路供参考。
能耗制动原理是，在定子绕组断电后，立即使其两相定子绕组接上一个直流电源，于是在定子绕组中产生一个静止磁场；转子在这个磁场中旋转产生感应电动势，转子电流与固定磁场所产生的转矩阻碍转子继续转动，因而产生制动作用，使电动机迅速停转。
一、单管整流能耗制动见图1，当停车时，按下停止按钮TA，C、SJ失电释放，这时SJ延时断开的触点仍然闭合，使制动接触器ZC获电动作，电源经制动接触器接到电动机的两相绕组，另一相经整流管回到零线。
达到整定时间后，SJ常开触点断开，ZC失电释放，制动过程结束。
这个电路简单，成本低，常用于10kW以下电动机且对制动要求不高的场合。
二、单相桥式整流能耗制动见图2，当电动机停转时，按下停止按钮TA，QC失电释放，同时TA常开触点闭合，使TC、SJ获电动作，将变压器降压整流后的直流电接入电动机定子绕组，开始制动。
达到整定时间后，SJ延时断开的常闭触点断开，TC失电释放，制动过程结束，TC同时断开变压器B的电源。
三、直流能耗制动见图3，本电路简单可靠，适用于5kW以下的电动机。
工作过程：按下启动按钮QA，接触器IC线圈得电，电动机转动，同时电容器C被充电，停车时按下TA按钮，接触器IC 失电断开电动机，电容C对线圈阻值为3kΩ的高灵敏继电器J放电，使J吸合，2C接触器线圈得电吸合，从而进行直流能耗制动，经一定时间后，电容C放电完毕，继电器J释放，此时制动结束。
选择电容C容量的大小，可改变制动时间的长短。
四、三相半波整流能耗制动见图4。
当接触器IC断电后，电动机失电，2C、SJ时间继电器由于TA的联动，得电动作，2C主触点短接电动机三相绕组，并通入半波整流电源，使电动机定子绕组接成一端接零线的并联对称线路，达到制动目的。
电动机电磁抱闸制动电路图
电磁抱闸制动是一种机械制动方式。
电磁抱闸主要由牵引磁铁和闸瓦制动器组成。
闸瓦制动器又由闸瓦、闸轮、杠杆弹簧组成。
闸轮装在电动机的转轴上。
电磁抱闸制动电路如下图所示。
电磁抱闸给电动机制动电路图
工作原理：当合上电源开关Q，按下起动按钮SB2，接触器KM 得电吸合并自锁，同时牵引电磁铁的线圈YB得电而吸动衔铁，克服了弹簧拉力，使杠杆向上移动，从而使闸瓦和闸轮分开，这时电动机正常运转；当按下停止按钮SB1时，接触器KM断电释放，电动机电源被切断。
牵引电磁铁的线圈YB也同时断电，于是衔铁被释放。
在弹簧拉力作用下，闸瓦紧紧抱住闸轮，这样电动机被迅速制动而停转。
电磁抱闸制动装置在起重机械中被广泛采用，这种制动方法不但可以准确定位，而且在电动机突然断电时，可以避免重物自行坠落而发生事故。
而下图所示电路是另一种采用电磁抱闸制动控制电路，它是在切断电源后，依靠电磁抱闸作用在电动机转轴上，使其迅速制动的。
电磁抱闸给电动机制动电路图
工作原理：合上电源开关Q，按下起动按钮SB2,接触器KM得电吸合并自锁，主触点闭合，电动机带动机械运行。
这时电磁抱闸的电磁线圈YB无电，抱闸被打开，电动机正常运行。
当电动机需要停止时，按下停止按钮SB1，因其是一只复合按钮，SB1常闭触点先断开，切断KM电源，KM断电释放，电动机断电。
SB1的常开触点闭合，使电磁抱闸线圈YB得电，抱闸紧紧抱住电动机转轴，迅速制动。
当电动机停转后，可松开按钮。
本电路是一种电磁抱闸可放松的制动电路，适用于有电时才能制动的生产机械。
