AutoCAD打开文件时跳出的“指定字体给样式窗口”，如何让它自动选择？它是不会自动选择的因为你的电脑中缺少原件所使用的字体，所以在你打开图形时才会跳出这样的窗口让你选择某种字体替代；假如选择正确，则可以显示；假如选择错误则会在原图形中出现乱码或是问号！解决这类问题我个人还是认为大家在做图时应当尽量使用国标字体，这样在你或着别人的电脑中都存在这种通用字体，打开时就不会出现让你选择字体的对话框了！下面有些经验之谈，也许可以帮助你，如果还需要交流，可以留下你的邮箱，我的是v8engines@我们可以共同探讨！一、AutoCAD R14软件的“文字样式”AutoCAD R14软件中输入的文字均有一个文字的样式名，不同的样式名可设置成相同或不相同的字体。

改变文字的字体，就需要选择不同的文字样式。

文字样式的设置可在AutoCADR14菜单的“格式文字样式”下拉菜单命令中设置。

如图一所示：1、样式名:显示文字的样式名称，增加、重命名、删除样式。

样式名最多可以包括 31 个字符。

字符中可以包含字母、数字、美元符号($)、下划线(_)、连字符 (-) 和中文字符。

AutoCAD 将样式名中的小写字母自动转换为大写字母。

考虑到人们的使用习惯，建议用直观的中文字符样式名。

如图二所示：2、字体: 通过改变不同的字体名、字体样式、高度来修改文字样式使用的字体。

“字体名” 列表框内列出了在WINDOWS9.X系统中已注册的TrueType 所有字体(字体名前以T符号标示)和AutoCAD软件Fonts 目录下已编译的所有形(SHX) 字体的字体名(如图三所示)。

TrueType字体为微软公司和Apple公司共同研制的字型标准。

图形中的 TrueType 字体是以填充的方式显示出来，在打印时，TEXTFILL 系统变量控制该字体是否填充。

TEXTFILL 系统变量的缺省设置为1，这时打印出填充的字体。

SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。

中望CADxx教程（8）绘制文字工程第8章绘制文字本章要点n 文字样式的设置n 单行文本标注n 多行文本标注n 特殊字符输入n 文本n 快显文本n 调整文本n 文本屏蔽n 对齐旋转加框文本在绘图过程中，有时需要给图形标注一些恰当的文本说明，使图形更加明白、清楚，本章主要学习如何设置字体与样式、输入特殊字符、标注文本、文本等知识，使用户能熟练地在图形中参加文本说明。

8.1 文字样式的设置在中望CAD xx中标注的所有文本，都有其文字样式设置。

本节主要讲述什么是字体、文字样式以及如何设置文字样式等知识。

8.1.1 字体与文字样式字体是由具有相同构造规律的字母或汉字组成的字库。

例如：英文有Roman、Romantic、Complex、Italic等字体；汉字有宋体、黑体、楷体等字体。

中望CAD xx提供了多种可供定义样式的字体，包括Windows系统Fonts目录下的*.ttf字体和中望CAD xx的Fonts 目录下支持大字体及西文的*.shx字体。

用户可根据自己需要而定义具有字体、字符大小、倾斜角度、文本方向等特性的文字样式。

在中望CAD xx绘图中，所有的标注文本都具有其特定的文字样式，字符大小由字符高度和字符宽度决定。

8.1.2 设置文字样式1.命令格式命令行：Style/Ddstyle. (ST)菜单：[格式]→[文字样式]Style命令用于设置文字样式，包括字体、字符高度、字符宽度、倾斜角度、文本方向等参数的设置。

2.操作步骤执行Style命令后，将出现“字体样式”对话框。

图8-1 “字体样式”对话框设置新样式为仿宋字体，如图8-1所示，其操作步骤如下：命令：Style 执行style命令单击“当前样式名”对话框的【新建】按钮系统弹出“新文字样式”对话框在对话框中输入“仿宋”，单击【确定】按钮设定新样式名仿宋并回到主对话框在文本字体框中选仿宋GB2312 设定新字体仿宋在文本度量框中填写设定字体的高度、宽度、角度单击【应用】按钮将新样式仿宋参加图形单击【确定】按钮完成新样式设置，关闭对话框读者可以自行设置其它的文字样式。

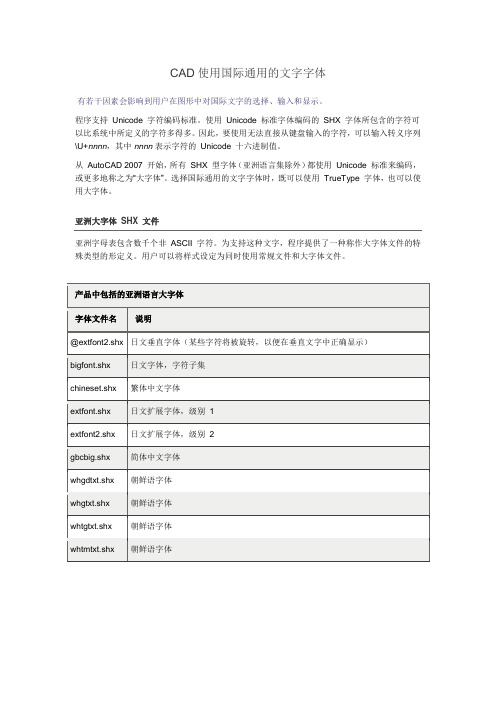

CAD指定字体样式使⽤国际通⽤的⽂字字体CAD使⽤国际通⽤的⽂字字体有若⼲因素会影响到⽤户在图形中对国际⽂字的选择、输⼊和显⽰。

程序⽀持Unicode 字符编码标准。

使⽤Unicode 标准字体编码的SHX 字体所包含的字符可以⽐系统中所定义的字符多得多。

因此，要使⽤⽆法直接从键盘输⼊的字符，可以输⼊转义序列\U+nnnn，其中nnnn表⽰字符的Unicode ⼗六进制值。

从AutoCAD 2007 开始，所有SHX 型字体（亚洲语⾔集除外）都使⽤Unicode 标准来编码，或更多地称之为“⼤字体”。

选择国际通⽤的⽂字字体时，既可以使⽤TrueType 字体，也可以使⽤⼤字体。

亚洲字母表包含数千个⾮ASCII 字符。

为⽀持这种⽂字，程序提供了⼀种称作⼤字体⽂件的特殊类型的形定义。

⽤户可以将样式设定为同时使⽤常规⽂件和⼤字体⽂件。

当使⽤-STYLE指定字体时，将假定第⼀个名称是普通字体，⽽第⼆个名称（⽤逗号分隔）是⼤字体。

如果只输⼊⼀个名称，将假定它为普通字体并删除任何相关联的⼤字体。

在指定字体⽂件名时，通过添加前导或后续逗号，可以在不影响其他字体的情况下更改字体，如下表所⽰：操作步骤将亚洲语⾔SHX 字体指定给⽂字样式的步骤1. 依次单击“常⽤”选项卡“注释”⾯板“⽂字样式”。

2. 在“⽂字样式”对话框的“样式名”下单击“新建”。

3. 在“新建⽂字样式”对话框中，输⼊新⽂字样式的样式名。

单击“确定”。

4. 在“字体名”下，选择SHX 字体⽂件的名称，然后选择“使⽤⼤字体”以选择亚洲语⾔⼤字体。

当选择“使⽤⼤字体”时，“字体样式”框变为“⼤字体”框。

其中只有SHX 字体可供选择，且在“⼤字体”框中也只显⽰⼤字体名。

5. 要查看对不同字符产⽣的效果，请在“预览”按钮左侧的样例⽂字框中输⼊⼀个⽂本字符串。

单击“预览”。

6. 要更新图形中使⽤当前样式的⽂字，请单击“应⽤”。

7. 单击“关闭”。

快速参考命令STYLE创建、修改或指定⽂字样式。

Cad单行文字设定字型每一个由草图所建立的新图档，AutoCAD都会提供一组新的字型，「txt.shx」一般人都认为它不太美观，线条简单，样式单调；就因为如此它在画面中的显示速度是最快，也最不占磁盘驱动器空间。

Cad支持所有「Windows」操作系统中的字型，简单的说明就是你计算机中有的字型CAD都可以使用，但还是有些限制喔!指令名称：字型Style快捷键：ST下拉菜单：格式(Format) - 字型提示讯号：AutoCAD内定字形设定字型设定内定值说明字型名称STANDARD 可自定义名称(不可超过255个字符)字体名称Txt.shx 可使用TureType集造型字体SHX高度0.0000 指定字型的各定高度内定为零，表示在输入文字才定义字高宽度系数 1.0000 文字的宽度倾斜角度0 输入角度值；正值表示右顷，负值表示左顷左右反向NO 控制文字是否左右相反上下颠倒NO 控制文字是否上下颠倒垂直NO 控制文字垂直或水平AutoCAD之所以使用「txt.shx」这个造型档案作为内定的文字字体主要是因为它笔画少，线条简单可以很快速的显示在屏幕上。

所选取的字体档案中描述的向量线条越多，AutoCAD就画的越慢。

txt.shx 向量线条少romand.shx 向量线条多TureType字体属填满模式大大的增加了AutoCAD计算图形时间就上述状态来看，最好还是使用线条描述较少的文字造型文件！我比较推荐的是「romans.shx」这个造型文件，描述的向量线段少，属单线，且线条平滑。

建立新字型步骤一、执行「字型(Style)」指令1. 菜单「格式」中选取「字型」2. 进入「字型」窗口3. 按下「新建字形」步骤二、指定字型名称1. 在形式名称字段中输入「New」2. 按下「确定」字型名称可自定义，中文或是英文都可以使用。

「字型」就像一个大家长，它内部包含了，文字字体，字高、字宽及文字效果等设定。

字型内容一旦变化，所属的文字也会跟着改变。

CAD使用国际通用的文字字体有若干因素会影响到用户在图形中对国际文字的选择、输入和显示。

程序支持Unicode 字符编码标准。

使用Unicode 标准字体编码的SHX 字体所包含的字符可以比系统中所定义的字符多得多。

因此，要使用无法直接从键盘输入的字符，可以输入转义序列\U+nnnn，其中nnnn表示字符的Unicode 十六进制值。

从AutoCAD 2007 开始，所有SHX 型字体（亚洲语言集除外）都使用Unicode 标准来编码，或更多地称之为“大字体”。

选择国际通用的文字字体时，既可以使用TrueType 字体，也可以使用大字体。

亚洲字母表包含数千个非ASCII 字符。

为支持这种文字，程序提供了一种称作大字体文件的特殊类型的形定义。

用户可以将样式设定为同时使用常规文件和大字体文件。

当使用-STYLE指定字体时，将假定第一个名称是普通字体，而第二个名称（用逗号分隔）是大字体。

如果只输入一个名称，将假定它为普通字体并删除任何相关联的大字体。

在指定字体文件名时，通过添加前导或后续逗号，可以在不影响其他字体的情况下更改字体，如下表所示：操作步骤将亚洲语言SHX 字体指定给文字样式的步骤1. 依次单击“常用”选项卡“注释”面板“文字样式”。

2. 在“文字样式”对话框的“样式名”下单击“新建”。

3. 在“新建文字样式”对话框中，输入新文字样式的样式名。

单击“确定”。

4. 在“字体名”下，选择SHX 字体文件的名称，然后选择“使用大字体”以选择亚洲语言大字体。

当选择“使用大字体”时，“字体样式”框变为“大字体”框。

其中只有SHX 字体可供选择，且在“大字体”框中也只显示大字体名。

5. 要查看对不同字符产生的效果，请在“预览”按钮左侧的样例文字框中输入一个文本字符串。

单击“预览”。

6. 要更新图形中使用当前样式的文字，请单击“应用”。

7. 单击“关闭”。

快速参考命令STYLE创建、修改或指定文字样式。

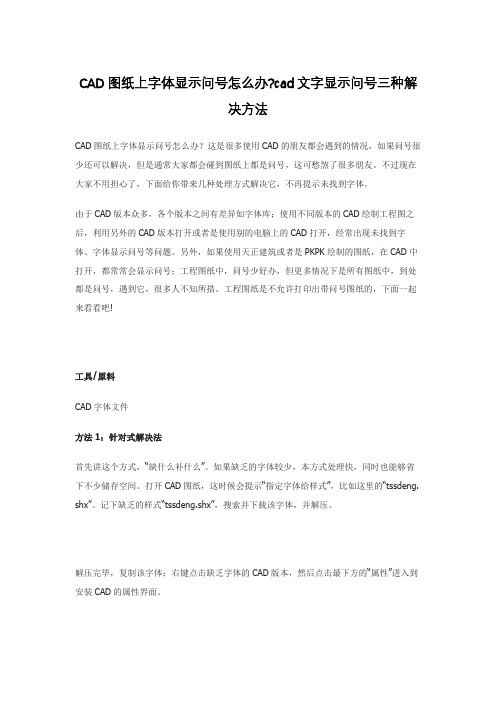

CAD图纸上字体显示问号怎么办?cad文字显示问号三种解决方法CAD图纸上字体显示问号怎么办？这是很多使用CAD的朋友都会遇到的情况，如果问号很少还可以解决，但是通常大家都会碰到图纸上都是问号，这可愁煞了很多朋友。

不过现在大家不用担心了，下面给你带来几种处理方式解决它，不再提示未找到字体。

由于CAD版本众多，各个版本之间有差异如字体库；使用不同版本的CAD绘制工程图之后，利用另外的CAD版本打开或者是使用别的电脑上的CAD打开，经常出现未找到字体、字体显示问号等问题。

另外，如果使用天正建筑或者是PKPK绘制的图纸，在CAD中打开，都常常会显示问号；工程图纸中，问号少好办，但更多情况下是所有图纸中，到处都是问号，遇到它，很多人不知所措。

工程图纸是不允许打印出带问号图纸的，下面一起来看看吧!工具/原料CAD字体文件方法1：针对式解决法首先讲这个方式，“缺什么补什么”。

如果缺乏的字体较少，本方式处理快，同时也能够省下不少储存空间。

打开CAD图纸，这时候会提示“指定字体给样式”，比如这里的“tssdeng. shx”。

记下缺乏的样式“tssdeng.shx”，搜索并下载该字体，并解压。

解压完毕，复制该字体；右键点击缺乏字体的CAD版本，然后点击最下方的“属性”进入到安装CAD的属性界面。

在下方找到并点击“打开文件夹位置”，找到安装文件的位置，当然也有其他打开安装CAD 位置的方式，但是都比较麻烦，这个方式最直接迅速。

进入到CAD的安装文件中，点击“fronts”，打开CAD的字体库，安装该字体。

使用鼠标右键点击，然后选择“粘贴”，或者是直接使用“ctrlv”，粘贴刚才的字体。

使用同样的方式，将缺失的几个字体安装到本文件夹中。

然后关闭CAD，重新打开，字体问号就会消除。

END方法2：全面式解决法首先下载字体库，如果使用天正绘制的而显示问号，搜索引号内内容“天正建筑字体库下载”，如果是PKPM绘制的而显示问号，搜索引号内内容“PKPM字体库下载”；若是CAD中绘制的，搜索“CAD字体库大全”，下载字体库，然后解压。

CAD图纸字体显示问号问题解决办法由于CAD版本众多，各个版本之间有差异如字体库；使用不同版本的CAD绘制工程图之后，利用另外的CAD版本打开或者是使用别的电脑上的CAD打开，经常出现未找到字体、字体显示问号等问题。

另外，如果使用天正建筑或者是PKPM绘制的图纸，在CAD中打开，都常常会显示问号；下面简单介绍几种解决办法：方法1：针对式解决法首先讲这个方式，“缺什么补什么”。

如果缺乏的字体较少，本方式处理快，同时也能够省下不少储存空间。

打开CAD图纸，这时候会提示“指定字体给样式”，比如这里的“t ssdeng.shx”。

记下缺乏的样式“tssdeng.shx”，搜索并下载该字体，并解压。

解压完毕，复制该字体；右键点击缺乏字体的CAD版本，然后点击最下方的“属性”进入到安装CAD 的属性界面。

在下方找到并点击“打开文件夹位置”，找到安装文件的位置，这个方式最直接迅速。

进入到CAD的安装文件中，点击“fronts”，打开CAD的字体库，安装该字体。

把上一步复制的字体粘贴到“Fonts”文件夹里。

使用同样的方式，将缺失的几个字体安装到本文件夹中。

然后关闭CAD，重新打开，字体问号就会消除。

方法2：全面式解决法首先下载字体库，如果使用天正绘制的而显示问号，搜索引号内内容“天正建筑字体库下载”，如果是PKPM绘制的而显示问号，搜索引号内内容“PKPM字体库下载”；若是CAD 中绘制的，直接百度搜索“CAD字体库大全”，下载字体库，然后解压。

打开刚才下载并解压的CAD、或者是PKPM或者是天正建筑字体库，然后全选字体复制到“Fonts”文件夹内，“Fonts”文件夹打开方式同上面方法一的步骤。

由于是打包下载的体字库，与CAD安装时自带的一部分字体是重复的，此时可以选择“替换目标中的文件”。

一般显示问号的字体情况这个方法都可以解决，如果解决不了，可以尝试下面这种方法。

方法3：文字样式永久指定法由于一些字体是稀有专属的，刚才进行了以上的操作皆无效，那就只有使出这个办法了。

学习经验：输入和编辑文字1新建文字样式设置文字样式是进行文字和尺寸标注的首要任务。

在AutoCAD中，文字样式用于控制图形中所使用文字的字体、高度和宽度系数等。

在一幅图形中可定义多种文字样式，以适合不同对象的需要。

1.1.1创建文字样式要创建文字样式，可按如下步骤进行操作。

1. 输入命令，打开“文字样式”对话框，如图6-1所示。

图6-1 “文字样式”对话框图6-2 新建文字样式2. 默认情况下，文字样式名为Standard，字体为txt.shx，高度为0，宽度比例为1。

如要生成新的文字样式，可在该对话框中单击“新建”按钮，打开“新建文字样式”对话框，在“样式名”编辑框中输入文字样式名称，如图6-2所示。

3. 单击“确定”按钮，返回“文字样式”对话框。

图6-3 “设置字体”对话框4. 在“字体”设置区中，设置字体名，字体样式和高度，如图6-3所示。

5. 单击“应用”按钮，对文字样式进行的设置将应用于当前图形。

6. 单击“关闭”按钮，保存样式设置。

1.1.2 “文字样式”中各选项的设置1．字体设置区（1）“字体”：用于选择字体。

如选择“gbenor.shx”。

（2）选择“使用大字体”复选框，可创建支持汉字等大字体的文字样式，此时“大字体”下拉列表框被激活，从中选择大字体样式，用于指定大字体的格式，如汉字等亚洲型大字体，常用的字体样式为gbcbig.shx。

（3）“高度”：用于设置键入文字的高度。

若设置为0，输入文字时将提示指定文字高度。

2．效果设置区设置字体的效果，如颠倒、反向、垂直和倾斜等，如图6-4所示。

在具体设置时应注意：图6-4 字体效果（1）倾斜角度：该选项与输入文字时“旋转角度（R）”的区别在于，“倾斜角度”是指字符本身的倾斜度，“旋转角度（R）”是指文字行的倾斜度，如图6-4右边所示。

（2）宽度比例：用于设置字体宽度。

如将仿宋体改设为长仿宋体，其宽度比例应设置为0.67。

（3）设置颠倒、反向、垂直效果可应用于已输入的文字，而高度、宽度比例和倾斜度效果只能应用于新输入的文字。

可以修改这‎个文件~ ‎ACAD‎.fmp文‎件编辑‎一个文本文‎件保存为A‎C AD.f‎m p覆盖在‎安装目录下‎：ci‎b t;CI‎T YB__‎_.TTF‎cob‎t;COU‎N B___‎.TTF ‎eur;‎E URR_‎___.T‎T Fe‎u ro;E‎U RRO_‎__.TT‎Fpa‎r;PAN‎R OMAN‎.TTF ‎rom;‎R OMAN‎T IC.T‎T Fr‎o mb;R‎O MAB_‎__.TT‎Fro‎m i;RO‎M AI__‎_.TTF‎sas‎;SANS‎S___.‎T TF‎s asb;‎S ANSS‎B__.T‎T Fs‎a sbo;‎S ANSS‎B O_.T‎T Fs‎a so;S‎A NSSO‎__.TT‎Fsu‎f;SUP‎E F___‎.TTF ‎te;T‎E CHNI‎C_.TT‎Fte‎b;TEC‎H B___‎.TTF ‎tel;‎T ECHL‎___.T‎T F‎H ZPMK‎;hztx‎t.shx‎HZD‎F2;hz‎t xt.s‎h xH‎Z TCH;‎h ztxt‎.shx ‎GBHZ‎F S;hz‎t xt.s‎h xK‎T64F;‎h ztxt‎.shx ‎fs1;‎h ztxt‎.shx ‎MCS_‎C hine‎s elbi‎g;hzt‎x t.sh‎xMC‎S_Chi‎n ese1‎b ig;h‎z txt.‎s hx‎h zdf2‎;hztx‎t.shx‎xc9‎2;hzt‎x t.sh‎xHZ‎64F;h‎z txt.‎s hx‎F S64F‎;hztx‎t.shx‎st6‎4f;hz‎t xt.s‎h xS‎T;hzt‎x t.sh‎xhz‎d f;hz‎t xt.s‎h xf‎s hz;h‎z txt.‎s hx‎X CO2;‎h ztxt‎.shx ‎fhzt‎x t;hz‎t xt.s‎h xh‎z dx;h‎z txt.‎s hx‎H ZTCH‎;hztx‎t.shx‎st6‎4s;hz‎t xt.s‎h xs‎m fs;h‎z txt.‎s hx‎H ZTXT‎1;hzt‎x t.sh‎x复件‎HZTX‎T1;hz‎t xt.s‎h xz‎w jdz;‎h ztxt‎.shx ‎hz;h‎z txt.‎s hx‎i ntec‎a d;hz‎t xt.s‎h xs‎t t;hz‎t xt.s‎h xd‎f t;hz‎t xt.s‎h xf‎s t;hz‎t xt.s‎h xd‎f st;h‎z txt.‎s hx‎H ZTXT‎W;hzt‎x t.sh‎x wh‎f s;hz‎t xt.s‎h xh‎t;hzt‎x t.sh‎xch‎i na3;‎h ztxt‎.shx ‎hztx‎t03;h‎z txt.‎s hx‎H ZFS;‎h ztxt‎.shx ‎HZS;‎h ztxt‎.shx ‎xc01‎;hztx‎t.shx‎hxh‎z txt;‎h ztxt‎.shx ‎TSSD‎C HN;h‎z txt.‎s hx ‎H ZTXT‎H98;h‎z txt.‎s hx ‎z;hzt‎x t.sh‎xch‎i na;h‎z txt.‎s hx‎h ztxt‎92;hz‎t xt.s‎h xY‎14;hz‎t xt.s‎h xh‎z txth‎;hztx‎t.shx‎khz‎t xt;h‎z txt.‎s hx‎h zfs2‎;hztx‎t.shx‎hts‎;hztx‎t.shx‎JD;‎h ztxt‎.shx ‎fstx‎t;hzt‎x t.sh‎xca‎d hzf;‎h ztxt‎.shx ‎skth‎z;hzt‎x t.sh‎xKT‎64S;h‎z txt.‎s hx‎z bhz;‎h ztxt‎.shx ‎ht64‎s;hzt‎x t.sh‎xkh‎z;hzt‎x t.sh‎xHZ‎H P;hz‎t xt.s‎h xa‎h ztxt‎;hztx‎t.shx‎hzt‎x t3;h‎z txt.‎s hx‎a hztx‎t;hzt‎x t.sh‎xsf‎o nt;h‎z txt.‎s hx‎h ztxt‎2;hzt‎x t.sh‎x0f‎s;hzt‎x t.sh‎xHZ‎K T;hz‎t xt.s‎h x‎。
