温升报告

温升测试报告范文一、测试目的温升测试是为了验证设备在长时间运行时是否会产生过高的温度，以及是否符合相关的安全标准和要求。

本次测试的目的是测试设备在正常使用情况下的温升情况，并评估其在长时间运行时的稳定性和安全性。

二、测试方法1.测试设备：选取一台代表性的设备进行测试，保证测试结果的可靠性和准确性。

2.测试环境：将设备放置在标准的测试环境中，包括室温、湿度等条件。

3.测试时间：设备运行连续24小时，记录设备在不同时间点的温度数据。

4.测试数据采集：使用温度传感器等设备对设备进行实时温度监测，并记录下每个时间点的温度数据。

5.数据分析：对采集到的温度数据进行分析，计算设备的温升情况，并与相关的安全标准和要求进行对比。

三、测试结果经过24小时的测试，我们得到了设备在不同时间点的温度数据。

根据数据分析，我们得出以下结论：1.设备在运行过程中温度逐渐上升，但整体上保持在安全范围内。

最高温度为XX摄氏度，低于设备的额定温度。

2.设备温升速度较为平稳，没有出现过快的温升情况。

温升速度符合相关安全标准和要求。

3.设备在长时间运行后，温度没有出现明显的异常波动，表明设备具有较好的稳定性和安全性。

4.根据测试结果，设备在正常使用情况下能够满足相关的安全标准和要求，不会产生过高的温度。

四、结论与建议根据以上测试结果，我们得出以下结论：1.设备在正常使用情况下的温升情况符合相关的安全标准和要求，具有良好的稳定性和安全性。

2.在长时间运行时，设备温度保持在安全范围内，没有出现过高的温升情况。

3.建议在设备的设计和制造过程中，继续加强对温度控制和散热系统的优化，以进一步提高设备的稳定性和安全性。

综上所述，本次温升测试结果表明设备在正常使用情况下能够满足相关的安全标准和要求，具有良好的稳定性和安全性。

同时，我们也提出了进一步优化设备散热系统的建议，以提高设备的性能和可靠性。

A1 温度-热电偶法A1.1 目的用热电偶与数字式图表记录仪组成的系统测量电器产品的温度。

A1.2 检测方法和步骤1）根据电器的检测要求, 选用合适的热电偶与图表记录仪；2）按照操作规程规定, 确定电动机绕组表面测量点（温度最高点）, 用专用粘接胶将热电偶的测量端固定在绕组表面上。

预留粘胶固化干燥的时间；3）将热电偶连接到图表记录仪的输入端上；4）样品按图A1-1接线, 电动机带实际风扇负载运行。

环境温度符合样品的检测标准要求；5）通过稳压器给被试样品供电；6）启动图表记录仪, 设置A/D转换时间为20ms, 开始记录温度；7）监测样品的发热过程, 记录温度上升曲线；绕组温度稳定后, 记录稳定的温度值；如果需要, 重复进行5）-8）步骤若干次, 获取重复的温度数据。

图A1-1 原理图检测样品描述:本例中, 具体测量空调器风扇电动机带实际风扇运行状态下的绕组温度, 电动机的额定参数为220V, 50Hz, 160W（P1）, B级绝缘。

检测标准要求：电动机在正常运行状态下, 绕组温度不得超过110℃。

A1.3 数学模型本项目由图表记录仪直接读数, 记录温度值, 数学模型为: T=T 2式中: T2-试验结束时的温度显示值, ℃；注：本例子使用热电偶和图表记录仪一体校准, 如果热电偶和图表记录仪分开单独校准, 则应加上热电偶修正值To 。

方差和传播系数()()()()222222222T u T c T u Tf T u =⎪⎪⎭⎫ ⎝⎛∂∂= ()()()22221T u T u T c ==A1.4 不确定度分量识别从检测设备、环境、样品、检测方法和程序、人员等方面识别影响检测结果不确定度的分量见图A1-2。

A1.5 不确定度分量的量化 A1.5.1不确定度分量量化的分析在图A1-2的基础上对各分量进行分析和合并, 并将对总不确定度贡献小于1/5的分量予以忽略, 得出量化后的因果图A1-3。

电源电压波动 环境温度波动t (℃) 校准 A/D 转换时间 分辨率 系统稳定性重复性测量系统图A1-31）使用数字式图表记录仪和热电偶组成温度测量系统, 该系统的热电偶与图表记录仪固定连接使用, 热电偶和记录仪作为一个整体校准, 热电偶的线性、热电偶与记录仪的连接分量、热电偶的校准和记录仪的校准都已包含在系统的校准不确定度中； 2）测量系统校准时的环境温度为20℃, 电器检测环境温度一般在20±5℃范围内, 根据仪器的自动冷端补偿特性, 校准时已评估了仪器使用中环境温度变化的影响；3）测量系统的分辨率等于0.1℃, 按矩形分布, 其标准不确定度为0.03℃, 影响很小, 给以忽略；4）热电偶的常用固定方式有粘接、焊接、绑扎和贴置等几种安装方法, 不同的方法直接影响不确定度分量。

□ 合格PASS
硅钢片:
□不合格NG 审核：
初级圈数/线径： 次级圈数/线径： 其它： 电路板： 次级保险丝： 胶壳材质：
陶瓷电容： 电阻： 屏蔽罩:有/无 初级保险丝：
测量点
室温(℃) Room temp(℃) 初级负载电流(mA) pri.load current(mA) 次级负载电压(V) Sec.load voltage(V) 次级负载电流(mA) Sec.load current(mA) 初级电阻(Ω ) Pri.resistance(Ω ) 初级线圈温度(℃) Pri.winding temp(℃) 次级线圈温度(℃) Sec.winding temp(℃) 铁芯顶温度(℃) Top core temp(℃) 胶壳顶温度(℃)
Top case surface temp(℃)
胶壳底表面温度(℃)
Bottom case scase temp(℃) 电解电容表面温度(℃) E.cap.surface temp(℃) 二极管表面温度(℃) Diode surface temp(℃)
产品温升测试报告
客户Customer： 工程号Project NO: 产品名称Product: 型号Model:
表格编号:QD-BG-051
版本:01
测试日期Test date: 测试标准Test Standard: % W V V mA
HZ额定输出Rated output: V mA测试条件Testing condition:输入I/P: 额定输入 Rated input V 初级额定输入Pri.rated input:AC V HZ 初级功率(次级负载)Pri input watts(sec.load): Start 初级空载电流Pri.exiting current: 初级负载电流Pri.load current: 初级铁损功率Pri.power loss: 时间time 开始测试 Test begin mA 次级空载电压sec.no-load voltage:AC/DC mA 次级负载电压sec.load voltage:AC/DC W 次级额定负载电流sec.rated load current:AC/DC

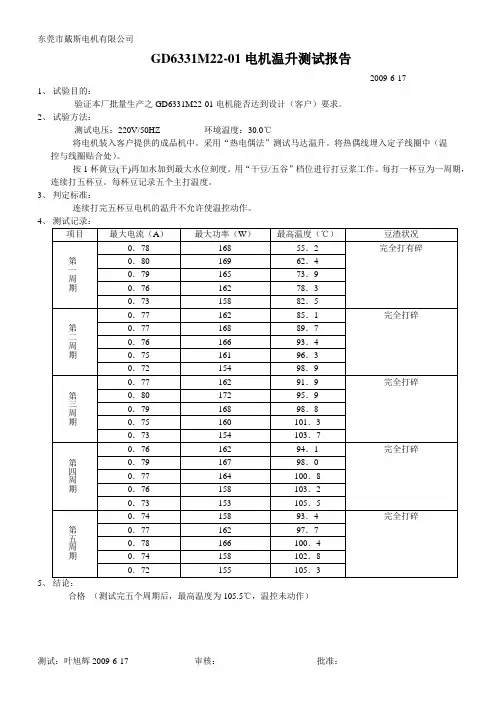

东莞市戴斯电机有限公司
GD6331M22-01电机温升测试报告
2009-6-17
1、试验目的：
验证本厂批量生产之GD6331M22-01电机能否达到设计（客户）要求。

2、试验方法：
测试电压：220V/50HZ 环境温度：30.0℃
将电机装入客户提供的成品机中。

采用“热电偶法”测试马达温升。

将热偶线埋入定子线圈中（温控与线圈贴合处）。

按1杯黄豆(干)再加水加到最大水位刻度。

用“干豆/五谷”档位进行打豆浆工作。

每打一杯豆为一周期，连续打五杯豆。

每杯豆记录五个主打温度。

3、判定标准：
连续打完五杯豆电机的温升不允许使温控动作。

4
5
合格（测试完五个周期后，最高温度为105.5℃，温控未动作）
测试：叶旭辉2009-6-17 审核：批准：。
