1施工控制测量成果的检蛰复核1施工控制测量成果的检置复核 (1)1.1施工控制测量的主要依据 (1)1.2常见的施工控制测量的检直复核种类 (1)1.3施工控制测量成果的检置复核监理工作内容 (1)1.4施工控制测量前期准备工作的检置复核 (2)1.5建设工程规划测量放线、移交及保护 (2)1.6施工过程测量放线成果的检置复核 (23)L1施工控制测量的主要依据(1)《工程测量规范》(GB50026-2007)；(2)《建筑工程施工测量规程》(DBW厂2005)；(3)《工程测量基本术语标准》(GB/T50228-96)；(4)《高层建筑混凝土结构技术规程》(JGJ3-2010)等。
1.2常见的施工控制测量的检查复核种类(1)民用建筑工程的测量复核：建筑物定位测量、场地平整测量、基础施工测量(如基础放线、土方开挖线位和槽底标高、桩位、桩顶标高等)、楼层轴线检测、结构层平面和楼层标高的复核、垂直度检测、建筑物沉降观测等。
(2)高层建筑工程测量复核：建筑场地控制测量、基础以上的平面与高程控制、建筑物垂直度检测、建筑物施工过程中沉降变形观测等。
(3)工业建筑工程测量复核：厂房控制网测量、桩基施工测量、柱模轴线与高程检测、厂房结构安装定位检测、动力设备基础与预埋螺栓检测。
(4)管线工程测量复核：管网或输配电线路定位测量、地下管线施工检测、架空管线施工检测、多管线交汇点高程检测、线路纵横断面高程抽测、线路坡度检测等。
1.3施工控制测量成果的检查复核监理工作内容(1)复核施工单位测量人员的资格证书及测量设备检定证书。
(2)检查、复核平面控制网、高程控制网和临时水准点的测量成果及控制桩的保护措施。
（3）专业监理工程师应审核施工单位的测量依据、测量人员资格和测量成果是否符合规范及标准要求，符合要求的，予以签认。
1.4施工控制测量前期准备工作的检查复核（1）施工测量准备工作应包括：施工图审核、测量定位依据、交接与检测、测量方案的编制与数据准备、测量仪器和工具检验校正、施工场地测量等内容。

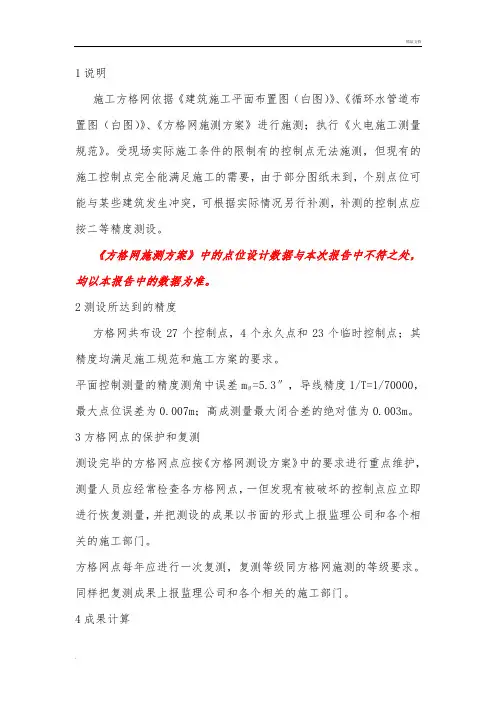

1说明
施工方格网依据《建筑施工平面布置图（白图）》、《循环水管道布置图（白图）》、《方格网施测方案》进行施测；执行《火电施工测量规范》。
受现场实际施工条件的限制有的控制点无法施测，但现有的施工控制点完全能满足施工的需要，由于部分图纸未到，个别点位可能与某些建筑发生冲突，可根据实际情况另行补测，补测的控制点应按二等精度测设。
《方格网施测方案》中的点位设计数据与本次报告中不符之处，均以本报告中的数据为准。
2测设所达到的精度
方格网共布设27个控制点，4个永久点和23个临时控制点；其精度均满足施工规范和施工方案的要求。
平面控制测量的精度测角中误差mβ=5.3″，导线精度1/T=1/70000，最大点位误差为0.007m；高成测量最大闭合差的绝对值为0.003m。
3方格网点的保护和复测
测设完毕的方格网点应按《方格网测设方案》中的要求进行重点维护，测量人员应经常检查各方格网点，一但发现有被破坏的控制点应立即进行恢复测量，并把测设的成果以书面的形式上报监理公司和各个相关的施工部门。
方格网点每年应进行一次复测，复测等级同方格网施测的等级要求。
同样把复测成果上报监理公司和各个相关的施工部门。
4成果计算
平面控制按导线平差发进行计算，高程控制按距离平差法进行计算。
数值计算取小数点后三位。
5移交成果资料
5.1方格网点位成果图
5.2平面高程数据成果表。

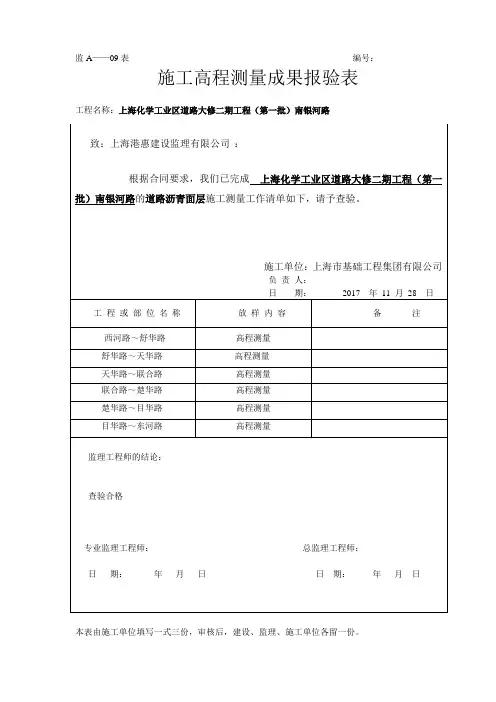

监A——09表编号：施工高程测量成果报验表工程名称：上海化学工业区道路大修二期工程（第一批）南银河路本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表通注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表通注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表通注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
道路高程测量成果记录表注：本表由施工单位填写一式三份，审核后，建设、监理、施工单位各留一份。
