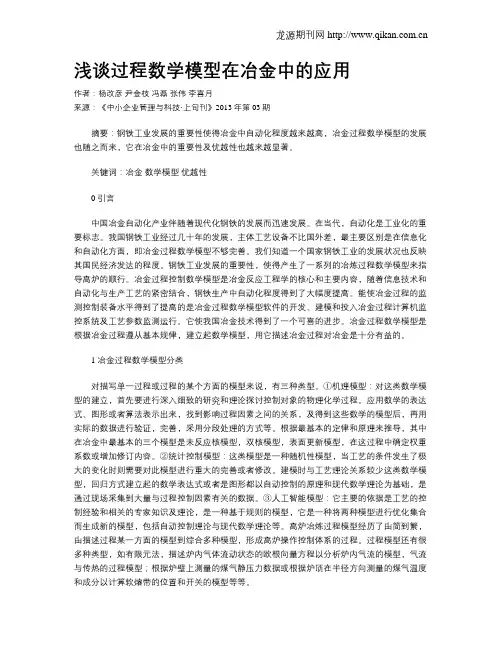

浅谈过程数学模型在冶金中的应用

浅谈过程数学模型在冶金中的应用作者：杨改彦尹金枝冯磊张伟李喜月来源：《中小企业管理与科技·上旬刊》2013年第03期摘要：钢铁工业发展的重要性使得冶金中自动化程度越来越高，冶金过程数学模型的发展也随之而来，它在冶金中的重要性及优越性也越来越显著。

关键词：冶金数学模型优越性0 引言中国冶金自动化产业伴随着现代化钢铁的发展而迅速发展。

在当代，自动化是工业化的重要标志。

我国钢铁工业经过几十年的发展，主体工艺设备不比国外差，最主要区别是在信息化和自动化方面，即冶金过程数学模型不够完善。

我们知道一个国家钢铁工业的发展状况也反映其国民经济发达的程度。

钢铁工业发展的重要性，使得产生了一系列的冶炼过程数学模型来指导高炉的顺行。

冶金过程控制数学模型是冶金反应工程学的核心和主要内容，随着信息技术和自动化与生产工艺的紧密结合，钢铁生产中自动化程度得到了大幅度提高。

能使冶金过程的监测控制装备水平得到了提高的是冶金过程数学模型软件的开发、建模和投入冶金过程计算机监控系统及工艺参数监测运行。

它使我国冶金技术得到了一个可喜的进步。

冶金过程数学模型是根据冶金过程遵从基本规律，建立起数学模型，用它描述冶金过程对冶金是十分有益的。

1 冶金过程数学模型分类对描写单一过程或过程的某个方面的模型来说，有三种类型。

①机理模型：对这类数学模型的建立，首先要进行深入细致的研究和理论探讨控制对象的物理化学过程。

应用数学的表达式、图形或者算法表示出来，找到影响过程因素之间的关系，及得到这些数学的模型后，再用实际的数据进行验证，完善，采用分段处理的方式等。

根据最基本的定律和原理来推导，其中在冶金中最基本的三个模型是未反应核模型，双核模型，表面更新模型，在这过程中确定权重系数或增加修订内容。

②统计控制模型：这类模型是一种随机性模型，当工艺的条件发生了极大的变化时则需要对此模型进行重大的完善或者修改。

建模时与工艺理论关系较少这类数学模型，回归方式建立起的数学表达式或者是图形都以自动控制的原理和现代数学理论为基础，是通过现场采集到大量与过程控制因素有关的数据。

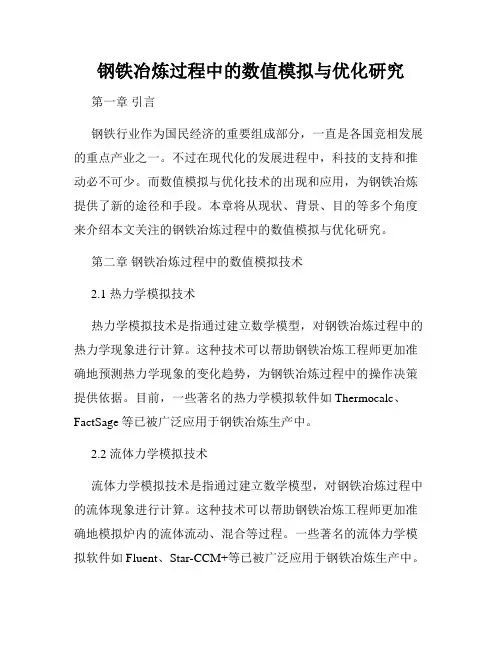

钢铁冶炼过程中的数值模拟与优化研究第一章引言钢铁行业作为国民经济的重要组成部分，一直是各国竞相发展的重点产业之一。

不过在现代化的发展进程中，科技的支持和推动必不可少。

而数值模拟与优化技术的出现和应用，为钢铁冶炼提供了新的途径和手段。

本章将从现状、背景、目的等多个角度来介绍本文关注的钢铁冶炼过程中的数值模拟与优化研究。

第二章钢铁冶炼过程中的数值模拟技术2.1 热力学模拟技术热力学模拟技术是指通过建立数学模型，对钢铁冶炼过程中的热力学现象进行计算。

这种技术可以帮助钢铁冶炼工程师更加准确地预测热力学现象的变化趋势，为钢铁冶炼过程中的操作决策提供依据。

目前，一些著名的热力学模拟软件如Thermocalc、FactSage等已被广泛应用于钢铁冶炼生产中。

2.2 流体力学模拟技术流体力学模拟技术是指通过建立数学模型，对钢铁冶炼过程中的流体现象进行计算。

这种技术可以帮助钢铁冶炼工程师更加准确地模拟炉内的流体流动、混合等过程。

一些著名的流体力学模拟软件如Fluent、Star-CCM+等已被广泛应用于钢铁冶炼生产中。

第三章钢铁冶炼过程中的数值优化技术3.1 工艺参数优化工艺参数优化是指通过对钢铁冶炼过程中的各个参数进行调整、优化，以提高钢铁冶炼过程的效率和质量。

目前，一些数值优化软件如Optimus、Design-Expert等已被广泛应用于钢铁冶炼生产中。

3.2 设备参数优化设备参数优化是指通过对钢铁冶炼过程中的各个设备参数进行调整、优化，以提高钢铁冶炼过程的效率和质量。

目前，一些数值优化软件如ANSYS、Simulink等已被广泛应用于钢铁冶炼生产中。

第四章数值模拟与优化在钢铁冶炼中的应用实例4.1 数值模拟在连铸过程中的应用在连铸过程中，数值模拟技术可以帮助工程师更加准确地模拟流体流动、凝固过程等现象，从而预测浇注过程中可能出现的问题，优化浇注过程中的工艺参数。

4.2 数值模拟在高炉炉缸内炉渣流动中的应用在高炉炉缸内炉渣流动中，数值模拟技术可以帮助工程师更加准确地模拟炉缸内的炉渣流动、混合等过程，从而优化高炉炉渣的排放、降低污染物排放。

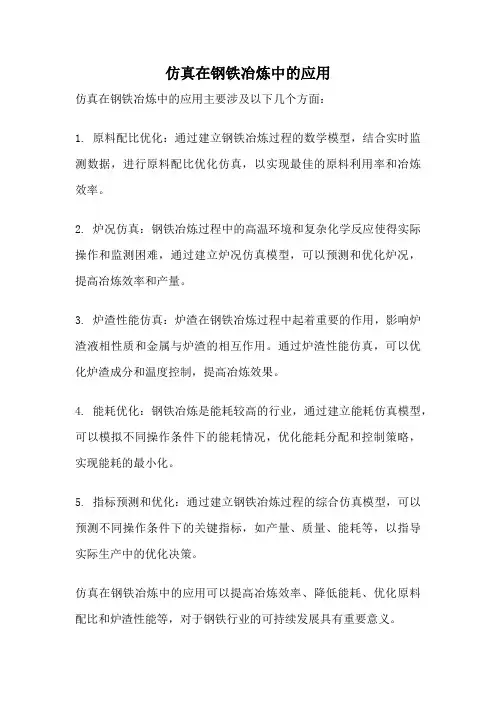

仿真在钢铁冶炼中的应用
仿真在钢铁冶炼中的应用主要涉及以下几个方面：
1. 原料配比优化：通过建立钢铁冶炼过程的数学模型，结合实时监测数据，进行原料配比优化仿真，以实现最佳的原料利用率和冶炼效率。

2. 炉况仿真：钢铁冶炼过程中的高温环境和复杂化学反应使得实际操作和监测困难，通过建立炉况仿真模型，可以预测和优化炉况，提高冶炼效率和产量。

3. 炉渣性能仿真：炉渣在钢铁冶炼过程中起着重要的作用，影响炉渣液相性质和金属与炉渣的相互作用。

通过炉渣性能仿真，可以优化炉渣成分和温度控制，提高冶炼效果。

4. 能耗优化：钢铁冶炼是能耗较高的行业，通过建立能耗仿真模型，可以模拟不同操作条件下的能耗情况，优化能耗分配和控制策略，实现能耗的最小化。

5. 指标预测和优化：通过建立钢铁冶炼过程的综合仿真模型，可以预测不同操作条件下的关键指标，如产量、质量、能耗等，以指导实际生产中的优化决策。

仿真在钢铁冶炼中的应用可以提高冶炼效率、降低能耗、优化原料配比和炉渣性能等，对于钢铁行业的可持续发展具有重要意义。

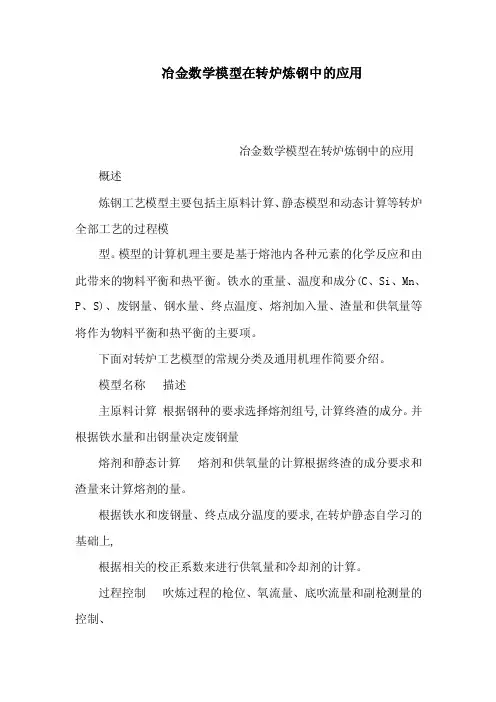

冶金数学模型在转炉炼钢中的应用冶金数学模型在转炉炼钢中的应用概述炼钢工艺模型主要包括主原料计算、静态模型和动态计算等转炉全部工艺的过程模型。

模型的计算机理主要是基于熔池内各种元素的化学反应和由此带来的物料平衡和热平衡。

铁水的重量、温度和成分(C、Si、Mn、P、S)、废钢量、钢水量、终点温度、熔剂加入量、渣量和供氧量等将作为物料平衡和热平衡的主要项。

下面对转炉工艺模型的常规分类及通用机理作简要介绍。

模型名称描述主原料计算根据钢种的要求选择熔剂组号,计算终渣的成分。

并根据铁水量和出钢量决定废钢量熔剂和静态计算熔剂和供氧量的计算根据终渣的成分要求和渣量来计算熔剂的量。

根据铁水和废钢量、终点成分温度的要求,在转炉静态自学习的基础上,根据相关的校正系数来进行供氧量和冷却剂的计算。

过程控制吹炼过程的枪位、氧流量、底吹流量和副枪测量的控制、吹炼过程的枪位、氧流量和底吹流量的控制是根据氧枪的设计、炉型的状况和终点成分的要求等来确定。

副枪测量在吹炼氧量占总氧量85%左右开始。

动态计算动态过程供氧量和冷却剂的计算副枪1测量以后,根据副枪1测量的温度和碳(TSC)以及终点钢水温度和钢种成分的要求计算供氧量和冷却剂(包括发热剂),并进行动态校正。

参数维护系统参数维护画面参数维护画面主要包括计算边界条件、温度校正系数画面、静态计算系数画面(包含主原料计算系数的内容、吹炼方式画面、动态计算系数画面、熔剂计算系数画面、出钢合金计算系数画面)。

相应维护参数的输入和修改都可以在对应的窗口中完成。

模型参数调整的权限仅为冶金工程师所有。

所有参数调整后的值就作为常数使用,但静态模型和动态模型计算参数在作为常数使用的同时还在进行自学习功能的修正。

模型参数清单参数单位描述常规参数铁水数据铁水成分、温度和重量钢水成分〔%〕钢水温度〔℃〕熔剂加料量〔Kg〕供氧量〔Nm3〕原材料参数主要指废钢、矿石(冷却剂、石灰、轻烧白云石和其它熔剂)收得率〔%〕冷却效率动态和静态过程的冷却效率或升温效率要区别对待升温效率热力学参数平衡参数钢渣之间的P、Mn的分配系数冶金参数铁的收得率〔%〕温度补偿系数不同因素造成的温度补偿系数物理热损失〔℃〕物理原因造成的额外的热损失氧气的利用率〔%〕氧气的利用率考虑炉型的变化和氧枪喷孔的变化动态降碳系数动态过程的降碳系数动态升温系数动态过程的升温系数渣中目标(MgO) 〔%〕渣中目标碱度(CaO)/(SiO2)主原料计算根据予先准备的铁水量和出钢量计算废钢量。

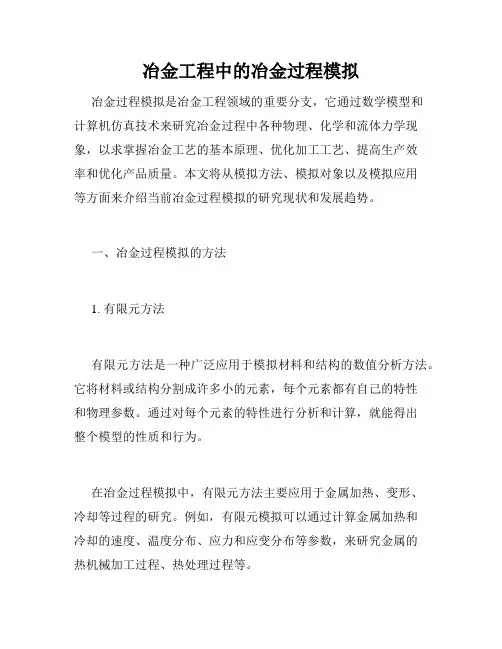

冶金工程中的冶金过程模拟冶金过程模拟是冶金工程领域的重要分支，它通过数学模型和计算机仿真技术来研究冶金过程中各种物理、化学和流体力学现象，以求掌握冶金工艺的基本原理、优化加工工艺、提高生产效率和优化产品质量。

本文将从模拟方法、模拟对象以及模拟应用等方面来介绍当前冶金过程模拟的研究现状和发展趋势。

一、冶金过程模拟的方法1. 有限元方法有限元方法是一种广泛应用于模拟材料和结构的数值分析方法。

它将材料或结构分割成许多小的元素，每个元素都有自己的特性和物理参数。

通过对每个元素的特性进行分析和计算，就能得出整个模型的性质和行为。

在冶金过程模拟中，有限元方法主要应用于金属加热、变形、冷却等过程的研究。

例如，有限元模拟可以通过计算金属加热和冷却的速度、温度分布、应力和应变分布等参数，来研究金属的热机械加工过程、热处理过程等。

2. 离散元方法离散元方法是将物体分解为一些小的离散元素，通过定义元素间相互作用力的规律，来模拟物体的动态行为。

离散元方法主要应用于粉末冶金、矿冶等领域的研究。

在冶金过程中，离散元方法可以用于模拟在粉末冶金制备过程中粉末颗粒的流动、挤压、压缩等变形行为，也可以用于模拟金属的流动、变形等行为。

3. 相场模拟方法相场模拟方法是一种基于自由能原理的数值计算方法，它将每个空间点的自由能作为控制该点的物理状态和物质相的参数。

通过计算物理场和动态过程的变化，可以预测物质相变、成分变化、微观组织演化等。

在冶金过程模拟中，相场模拟方法可以用于预测材料的针状晶、板条状晶、球状晶等复杂组织的形成机制及其演化规律。

二、冶金过程模拟的对象1. 粉末冶金过程粉末冶金是通过将微米级或纳米级的粉末加工成所需形状的金属制品的一种非常重要的制备方法。

粉末冶金过程中，细粉末的制备、混合、压制和热处理工艺对最终产品的质量和性能具有非常大的影响。

通过粉末冶金过程模拟，可以预测不同的制备工艺对产品性能的影响，优化冶金工艺参数，减少成本和能源消耗，提高粉末冶金的生产效率和产品质量。

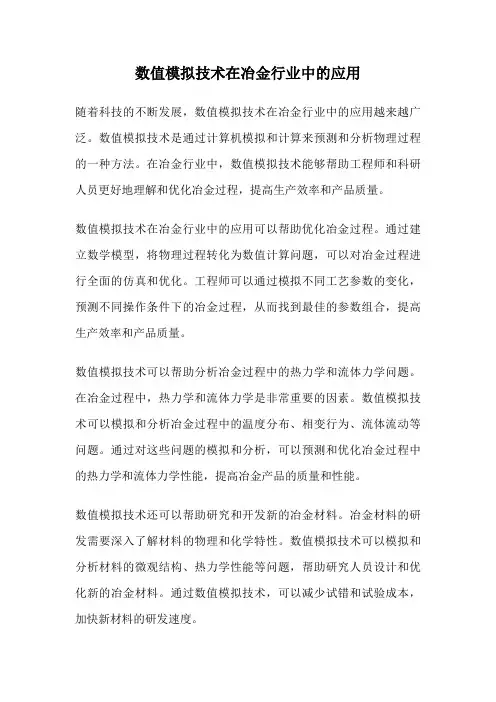

数值模拟技术在冶金行业中的应用随着科技的不断发展，数值模拟技术在冶金行业中的应用越来越广泛。

数值模拟技术是通过计算机模拟和计算来预测和分析物理过程的一种方法。

在冶金行业中，数值模拟技术能够帮助工程师和科研人员更好地理解和优化冶金过程，提高生产效率和产品质量。

数值模拟技术在冶金行业中的应用可以帮助优化冶金过程。

通过建立数学模型，将物理过程转化为数值计算问题，可以对冶金过程进行全面的仿真和优化。

工程师可以通过模拟不同工艺参数的变化，预测不同操作条件下的冶金过程，从而找到最佳的参数组合，提高生产效率和产品质量。

数值模拟技术可以帮助分析冶金过程中的热力学和流体力学问题。

在冶金过程中，热力学和流体力学是非常重要的因素。

数值模拟技术可以模拟和分析冶金过程中的温度分布、相变行为、流体流动等问题。

通过对这些问题的模拟和分析，可以预测和优化冶金过程中的热力学和流体力学性能，提高冶金产品的质量和性能。

数值模拟技术还可以帮助研究和开发新的冶金材料。

冶金材料的研发需要深入了解材料的物理和化学特性。

数值模拟技术可以模拟和分析材料的微观结构、热力学性能等问题，帮助研究人员设计和优化新的冶金材料。

通过数值模拟技术，可以减少试错和试验成本，加快新材料的研发速度。

数值模拟技术还可以用于预测和分析冶金过程中的机械性能。

在冶金过程中，材料的机械性能是非常重要的指标。

数值模拟技术可以模拟和分析材料的力学行为、变形行为等问题，帮助工程师预测和优化冶金产品的机械性能。

通过数值模拟技术，可以提高冶金产品的强度、韧性等机械性能，满足不同工程应用的需求。

数值模拟技术在冶金行业中的应用具有重要意义。

通过数值模拟技术，工程师和科研人员可以更好地理解和优化冶金过程，提高生产效率和产品质量。

同时，数值模拟技术还可以帮助研究和开发新的冶金材料，预测和分析冶金产品的机械性能。

随着数值模拟技术的不断发展，相信它将在冶金行业中发挥越来越重要的作用，推动冶金工业的发展。

热处理数值模拟技术在冶金工业中的应用及优化研究在冶金工业中，热处理是一项重要的工艺，涉及到材料的组织结构和性能的调控与改善。

为了有效地实现热处理工艺的优化，热处理数值模拟技术在冶金工业中得到了广泛的应用。

本篇文章将重点探讨热处理数值模拟技术在冶金工业中的应用，并针对其中存在的问题进行优化研究。

首先，热处理数值模拟技术在冶金工业中的应用主要包括以下几个方面。

首先，数值模拟技术可以用于预测和优化热处理过程中的温度场分布。

通过建立热传导模型，并考虑到材料的热物性参数、热边界条件和加热设备的特性，可以精确地计算出热处理过程中各个位置的温度。

这对于热处理工艺的稳定性和效果的控制非常关键。

其次，数值模拟技术可以用于预测和优化热处理过程中的相变行为。

热处理过程中，材料内部会发生相变现象，如固溶体的析出、晶体的生长等。

热处理数值模拟技术可以通过建立相变动力学模型，预测出相变的发生位置、速率和类型，从而为热处理工艺的优化提供依据。

此外，数值模拟技术还可以用于预测和优化热处理过程中的应力和变形行为。

热处理过程中，材料内部会产生应力和变形，这对材料的工作性能和寿命有重要影响。

通过建立热机械耦合模型，可以预测出热处理过程中材料的应力和变形分布，为优化热处理工艺提供指导。

最后，数值模拟技术还可以用于预测和优化热处理过程中的显微组织和性能。

热处理过程中，材料的显微组织会发生变化，从而影响材料的性能。

通过建立显微组织演变模型，可以预测出热处理后材料的显微组织分布和性能，为热处理工艺的调控和优化提供依据。

然而，在热处理数值模拟技术在冶金工业中的应用过程中，仍然存在一些问题需要解决和优化。

首先，数值模拟结果的准确性和可靠性有待提高。

热处理过程中涉及的物理过程非常复杂，且涉及到大量的参数和边界条件，这些参数和边界条件的准确性对数值模拟结果的准确性有着重要影响。

因此，需要深入研究各种参数和边界条件的测量和估计方法，提高数值模拟结果的可靠性。

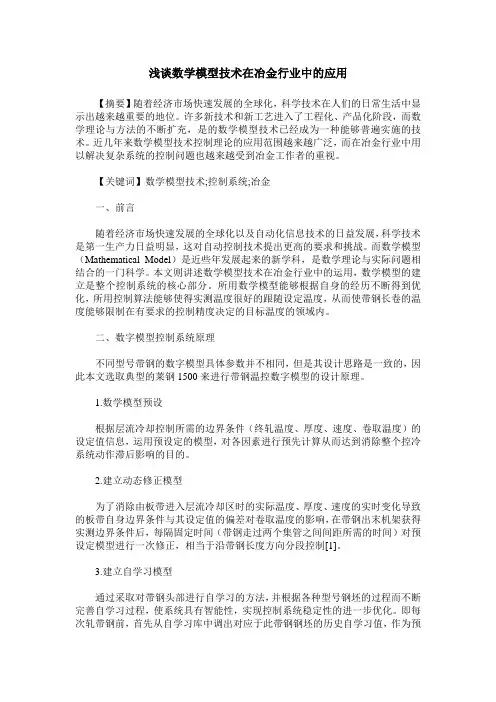

浅谈数学模型技术在冶金行业中的应用【摘要】随着经济市场快速发展的全球化，科学技术在人们的日常生活中显示出越来越重要的地位。

许多新技术和新工艺进入了工程化、产品化阶段，而数学理论与方法的不断扩充，是的数学模型技术已经成为一种能够普遍实施的技术。

近几年来数学模型技术控制理论的应用范围越来越广泛，而在冶金行业中用以解决复杂系统的控制问题也越来越受到冶金工作者的重视。

【关键词】数学模型技术;控制系统;冶金一、前言随着经济市场快速发展的全球化以及自动化信息技术的日益发展，科学技术是第一生产力日益明显，这对自动控制技术提出更高的要求和挑战。

而数学模型（Mathematical Model）是近些年发展起来的新学科，是数学理论与实际问题相结合的一门科学。

本文则讲述数学模型技术在冶金行业中的运用，数学模型的建立是整个控制系统的核心部分。

所用数学模型能够根据自身的经历不断得到优化，所用控制算法能够使得实测温度很好的跟随设定温度，从而使带钢长卷的温度能够限制在有要求的控制精度决定的目标温度的领域内。

二、数字模型控制系统原理不同型号带钢的数字模型具体参数并不相同，但是其设计思路是一致的，因此本文选取典型的莱钢1500来进行带钢温控数字模型的设计原理。

1.数学模型预设根据层流冷却控制所需的边界条件（终轧温度、厚度、速度、卷取温度）的设定值信息，运用预设定的模型，对各因素进行预先计算从而达到消除整个控冷系统动作滞后影响的目的。

2.建立动态修正模型为了消除由板带进入层流冷却区时的实际温度、厚度、速度的实时变化导致的板带自身边界条件与其设定值的偏差对卷取温度的影响，在带钢出末机架获得实测边界条件后，每隔固定时间（带钢走过两个集管之间间距所需的时间）对预设定模型进行一次修正，相当于沿带钢长度方向分段控制[1]。

3.建立自学习模型通过采取对带钢头部进行自学习的方法，并根据各种型号钢坯的过程而不断完善自学习过程，使系统具有智能性，实现控制系统稳定性的进一步优化。

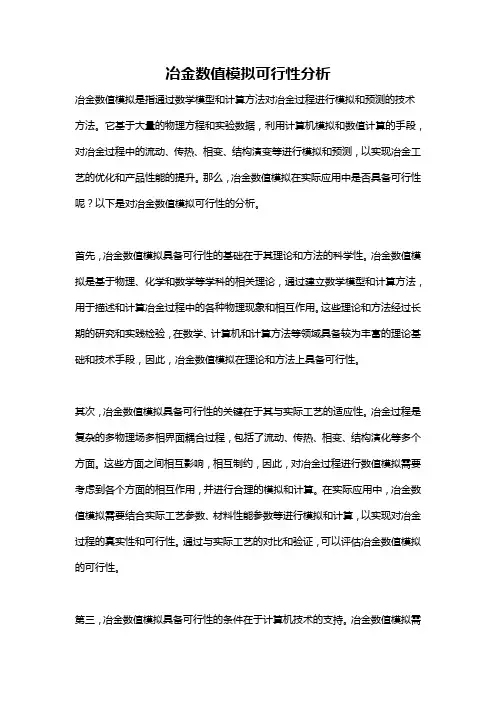

冶金数值模拟可行性分析冶金数值模拟是指通过数学模型和计算方法对冶金过程进行模拟和预测的技术方法。

它基于大量的物理方程和实验数据，利用计算机模拟和数值计算的手段，对冶金过程中的流动、传热、相变、结构演变等进行模拟和预测，以实现冶金工艺的优化和产品性能的提升。

那么，冶金数值模拟在实际应用中是否具备可行性呢？以下是对冶金数值模拟可行性的分析。

首先，冶金数值模拟具备可行性的基础在于其理论和方法的科学性。

冶金数值模拟是基于物理、化学和数学等学科的相关理论，通过建立数学模型和计算方法，用于描述和计算冶金过程中的各种物理现象和相互作用。

这些理论和方法经过长期的研究和实践检验，在数学、计算机和计算方法等领域具备较为丰富的理论基础和技术手段，因此，冶金数值模拟在理论和方法上具备可行性。

其次，冶金数值模拟具备可行性的关键在于其与实际工艺的适应性。

冶金过程是复杂的多物理场多相界面耦合过程，包括了流动、传热、相变、结构演化等多个方面。

这些方面之间相互影响，相互制约，因此，对冶金过程进行数值模拟需要考虑到各个方面的相互作用，并进行合理的模拟和计算。

在实际应用中，冶金数值模拟需要结合实际工艺参数、材料性能参数等进行模拟和计算，以实现对冶金过程的真实性和可行性。

通过与实际工艺的对比和验证，可以评估冶金数值模拟的可行性。

第三，冶金数值模拟具备可行性的条件在于计算机技术的支持。

冶金数值模拟需要通过计算机进行模拟和计算，因此，计算机技术的发展和支持对冶金数值模拟的可行性非常重要。

计算机技术的进步，使得数值模拟能够进行更加精细和复杂的计算，提高了数值模拟的可行性。

同时，计算机技术的运用也使得数值模拟的计算时间大大缩短，提高了数值模拟的效率。

因此，冶金数值模拟在计算机技术的支持下具备可行性。

最后，冶金数值模拟在实际应用中确实具备可行性。

冶金数值模拟可以通过对冶金过程进行模拟和预测，为冶金工艺的优化提供重要的依据和参考，可以有效降低冶金过程的成本和能耗，提高产品的质量和性能。
