ANSYS流体流动场分析指南ANSYS是一款强大的工程仿真软件，可以用于流体力学分析。
在进行流体流动场分析之前，我们需要进行一系列准备工作，包括建立几何模型、网格划分、设定物理模型、设定求解器和后处理结果等。
下面是ANSYS流体流动场分析的详细指南。
1.建立几何模型：在进行流体流动场分析之前，我们需要先建立几何模型来描述流体流动的几何形状。
可以使用ANSYS提供的几何建模工具（如DesignModeler）或导入外部几何模型。
2.网格划分：在建立几何模型之后，需要对几何体进行网格划分，将其分割为有限的小单元。
ANSYS提供了多种网格划分工具（如ICEMCFD），可根据具体问题选择合适的划分方法和参数。
3.设定物理模型：在进行流体流动场分析之前，需要设定物理模型，包括流体的性质（如密度、粘度）、边界条件（如入口速度、出口压力）和物理现象（如湍流、传热）。
可以根据具体问题选择合适的物理模型和参数。
4.设定求解器：在设定了几何模型、网格和物理模型之后，需要选择合适的求解器来求解流体力学方程。
ANSYS提供了多种求解器（如FLUENT），可根据具体问题选择合适的求解器和求解方法。
5.设置求解参数：在进行流体流动场分析之前，需要对求解器进行进一步的设置，包括时间步长、收敛准则和数值格式等。
这些参数的选择将直接影响计算结果的准确性和计算效率。
6.进行数值模拟：在完成前面的准备工作之后，可以开始进行数值模拟，求解流体力学方程，得到流场的分布情况。
可以通过单步计算或迭代计算的方式进行求解，直到满足收敛准则为止。
7.后处理结果：在完成数值模拟之后，需要对计算结果进行后处理，包括流场的可视化、数据的提取和分析。
ANSYS提供了强大的后处理工具，如CFD-Post，可以对计算结果进行可视化、动画展示和数据分析。
在进行流体流动场分析时，还需要注意以下几点：1.网格的质量：网格质量对于计算结果的准确性和计算效率至关重要，应尽量避免生成糟糕的网格，特别是在流动区域和边界层附近。
有限元的实施步骤引言有限元方法是一种用于求解工程问题的数值分析方法。
它通过将连续问题离散化为有限个小单元，然后以计算机模拟的方式求解这些小单元上的方程来近似求解原始问题。
本文将介绍有限元方法的实施步骤，并使用Markdown格式进行编写。
步骤一：建立几何模型1.确定几何模型的尺寸、形状和边界条件。
2.使用几何建模工具创建几何模型，例如计算机辅助设计（CAD）软件。
3.将几何模型导出为适合有限元分析的文件格式，例如.STL或.IGES。
步骤二：划分网格1.将几何模型划分为有限个小单元，通常是三角形或四边形。
2.划分网格时，需要考虑到准确度和计算效率的平衡。
3.在划分网格时，要注意避免产生倾斜或退化的单元。
步骤三：确定材料属性1.确定物体的材料属性，例如弹性模量、泊松比、密度等。
2.如果需要，可以使用实验方法或材料数据库来获得材料属性数据。
步骤四：建立边界条件1.确定边界条件，例如加载、约束条件等。
2.边界条件可以是力、位移或温度等。
3.边界条件的选择要考虑到模拟对象的实际情况以及所需的分析目标。
步骤五：建立数学模型1.选择适当的数学模型，例如弹性力学、热传导等。
2.根据数学模型建立有限元方程，例如弹性力学中的应力平衡方程。
步骤六：求解有限元方程1.将有限元方程转化为线性代数方程组。
2.使用数值方法（例如矩阵求解方法）求解线性代数方程组，得到近似解。
3.可以使用现有的数值计算软件（例如MATLAB、Python等）来实现求解过程。
步骤七：后处理结果1.对求解结果进行后处理，例如计算变形、应力、温度等。
2.可以使用可视化工具将结果以图形的形式展示出来，进一步分析和评估模拟结果。
结论有限元方法是一种求解工程问题的重要数值分析方法，它通过将连续问题离散化为有限个小单元来近似求解原始问题。
本文介绍了有限元方法的实施步骤，包括建立几何模型、划分网格、确定材料属性、建立边界条件、建立数学模型、求解有限元方程和后处理结果等。

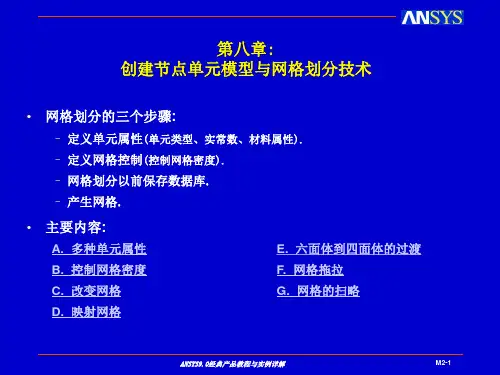

第3章网格划分技术及技巧-图文创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考；★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★执行网格划分，生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。
3.1定义单元属性3.1.1单元类型1.定义单元类型命令：ET,ITYPE,Ename,KOP1,KOP2,KOP3,KOP4,KOP5,KOP6,INOPRITYPE---用户定义的单元类型的参考号。
KOP1~KOP6---单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令KEYOPT进行设置。
INOPR---如果此值为1则不输出该类单元的所有结果。
例如：et,1,link8!定义LINK8单元，其参考号为1；也可用ET,1,8定义et,3,beam4!定义BEAM4单元，其参考号为3；也可用ET,3,4定义2.单元类型的KEYOPT命令：KEYOPT,ITYPE,KNUM,VALUEITYPE---由ET命令定义的单元类型参考号。
KNUM---要定义的KEYOPT顺序号。
VALUE---KEYOPT值。
该命令可在定义单元类型后，分别设置各类单元的KEYOPT参数。
例如：et,1,beam4!定义BEAM4单元的参考号为1et,3,beam189!定义BEAM189单元的参考号为3keyopt,1,2,1!BEAM4单元考虑应力刚度时关闭一致切线刚度矩阵keyopt,3,1,1!考虑BEAM189的第7个自由度，即翘曲自由度!当然这些参数也可在ET命令中一并定义，如上述四条命令与下列两条命令等效：et,1,beam4,,1et,3,beam189,13.自由度集命令：DOF,Lab1,Lab2,Lab3,Lab4,Lab5,Lab6,Lab7,Lab8,Lab9,Lab104.改变单元类型命令：ETCHG,Cnv5.单元类型的删除与列表删除命令：ETDELE,ITYP1,ITYP2,INC列表命令：ETLIST,ITYP1,ITYP2,INC3.1.2实常数1.定义实常数命令：R,NSET,R1,R2,R3,R4,R5,R6续：RMORE,R7,R8,R9,R10,R11,R12NSET---实常数组号（任意），如果与既有组号相同，则覆盖既有组号定义的实常数。
