测控条在印刷质量控制与
一、引言 评价中的实际应用
评定彩色图像印刷品印刷质量的客观标准，主
要是印刷品的阶调再现性和色彩再现性。由于印刷 图像各不相同，直接在印张上检测某一质量评定项
目，进而控制印刷质量是无法实现的，为此，选择
几项主要的质量评定指标，设计一些标准的图像， 将各个标准图像以不同的方式组合起来，便构成了
印刷质量控制条。印刷控制条由各种能够反映印刷
基本参数信息的控制元素组成，是一种能够主观和 客观反映印刷品质量、进行数据化标准化生产的重
要工具。在实际生产中，印刷控制条和密度计或色
度计结合使用，进行印刷品质量控制已经得到了普 遍的重视和广泛应用。系统地理解和分析印刷控制
条有助于提高印刷控制条的应用水平、质量控制的
能力，最终为标准化、数据化生产提供可靠的依 据。目前，主要发达国家都基本上形成了各自的测
控条系统和相应的测试系统，使操作者通过测量测 控条的变化检查和控制印刷品质量在允许的误差范
围内。
测控条的使用目的
图像复制虽有特定的规律，但由于所有图像的
…… ｌ薅２ 印刷质量与标准化２０１１．７ …一一 文／张晓云刘 强
色调都是随机的，每个图像的亮、中、暗调都是任
意分布的，因此视觉判断的局限性很大。为了控制
和提高印刷品的复制质量，２Ｏ世．￣Ｂ５０年代推出了测
控条，它是由已知特定面积、不同几何形状的图形
组成的平面图标的胶片条，用以判断、检测和控制
拷贝、晒版、打样和印刷时的图文转移情况，从而
达到检测印刷复制品质量的目的。
印刷品质量已经摆脱了凭主观经验鉴定的方
法，可使用测控条，实现了对印刷工艺的规范化管
理。使用测控条的目的如下：
①控制晒版质量；
②确保印刷品质量均匀一致，控制误差值在允
许范围内：
③缩＇］ｆｉｔ样与正式印刷的差别。
在制版和印刷中采用统一的控制工具，可使制
版和印刷的质量控制衔接起来。
三、测控条的分类
测控条分为两类：信号条和测试条。
Ｅ￣ｌｒｏｎｍｅｎｔａｌ ｆ 企业触点』
鼬卿
数码打样的目标是保证数码打样样张效果，与
实际印刷的印刷样效果高度匹配，最终以低成本的 数码打样结果模拟高成本的实际印刷样结果。而实
现这一目的的前提是打样设备所模拟的目标印刷设
备处于正常的工作状态下。高质量的印刷品，需要
规范化的生产过程。标准印刷测试版就是通过选择
不同的图像为测试元素，通过图形的印刷效果反映 印刷机的状态，对不合理的状态做出相应调整，以
保证印刷机的正常工作。
标准印刷测试版可以通过对印刷实地密度、网 点扩大、印刷反差、陷印等工艺控制的全面检查，
实现对印刷机经过特性化之后所处的工作状态的检
测。在实际生产过程中，工作人员可以根据测试版
所反映出的印刷机特征对印刷机的各项参数进行调 整，便于使印刷机处于标准的工作条件下，以确保
可以生产出高质量的印刷品。标准印刷测试版中包
括主观评价元素、客观评价元素、基本信息表格及 公司标志与印刷标志（大多数印刷企业都有自己的
标准印刷测试版）。

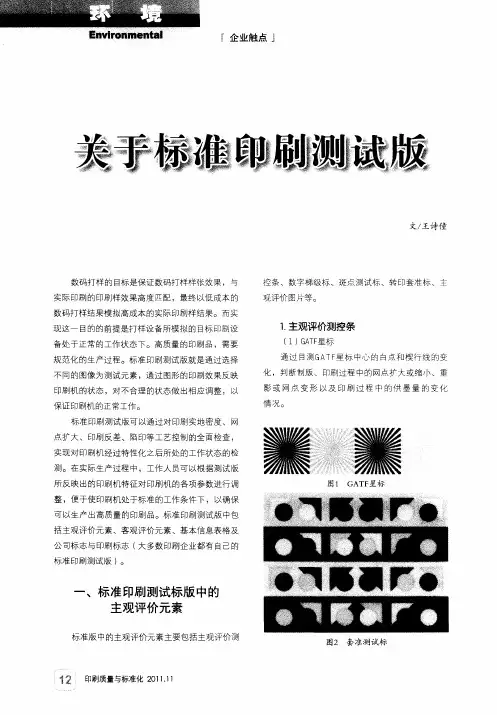

一、标准印刷测试标版中的
主观评价元素
标准版中的主观评价元素主要包括主观评价测
２ 印刷质量与标准化２０１１．１１ 文／王诗僮
控条、数字梯级标、斑点测试标、转印套准标、主
观评价图片等。
１．主观评价测控条 （１）ＧＡＴＦ星标
通过目测ＧＡＴ Ｆ星标中心的白点和楔行线的变 化，判断制版、印刷过程中的网点扩大或缩小、重
影或网点变形以及印刷过程中的供墨量的变化
情况。
图１ ＧＡＴＦ星标
图２
套准测试标
印刷测控条的应用
2010-07-02 作者：黎建明 来源：必胜网 文字大小： 大 中 小
印刷品的复制过程是将连续调的原稿转化为半色调的网点分色版，再通过油墨转移到承印物，从而复制表现原稿的一个过程。因此，在整个过程中，网点传递的情况及油墨转移的情况是复制结果的关键因素之一。而对它们监控涉及到的主要内容就是印品质量管理的主要工作。质量管理的标准化与数据化是世界各国普遍认同及采用的方式。测控条与测量仪器则是实现与实施标准化与数据化的必要工具及条件。测控条、测量仪器使质量管理有了科学的依据，使每道工序的质量控制有规可循、有范可就、有数可依，并逐步替代了单凭经验来定性的工作方法，同时减少了上、下工序许多相互扯皮的现象，从而保证了高质量、高效率的生产。
目前，我国印刷企业中应用测控条及测量仪器来进行质量管理，实现与国际先进水平接轨的企业还不是很多，或者说能够熟练运用的还不是很多。一些企业虽然已经在应用测控条及测量仪器，但测控条本身不标准（经过多次反复拷贝制成的）或者测量仪器没有进行必要的校准；有些企业虽然有测控条但不会用，不了解测控条的各种功能及其作用；有的购买了测量仪器束之高阁，当作摆设，仍然凭经验行事；有的公司并没有将测控条、测量仪器应用在所有产品上，没有在生产的全流程使用；还有许多公司根本不用测控条和测量仪器，全凭老师傅的一些经验来监控质量等，，从而造成印刷质量的不稳定。
本文针对测控条进行一些讲解与展开一些讨论，希望因此能够带给大家一些实用的信息，促进印刷质量管理的实施，达到抛砖引玉的效果。
测控条的概念
测控条（Control Strip）是实施印刷质量数据化测控的重要媒介。它是运用精密技术，把网点、线条和实地等几何图形制作在软片或软件(电子文档)上而获得的一种测试工具。它由许多具有不同功能的测试区、段、块组成，用以判断和控制出片、出版、打样和印刷时的图文信息单元转移时的质量情况。
浅谈几种国内常见的测控条技术
西安理工大学印刷包装工程学院 董晨曦
1 测控条的原理及分类
测控条(Control Strip)由各种能够反映印刷基本参数信息的控制元素组成,是实施印刷质量数据化测控的重要媒介｡测控条的原理以质量控制原理为基础,颜色的复制主要取决于墨层厚度､网点覆盖率和叠印率(如图1所示)｡测控条针对这些参数设计出具有不同功能的测试区､段､块,这些相应的控制单元在实际生产时随图像一起印刷输出,用以判断和控制晒版､烤版､打样和印刷时的图文信息单元转移时的质量情况｡根据测控条提供质量信息的种类,可分为两大类｡
1)信号条
信号条由若干信号块构成,能及时反映印刷时的网点扩大或缩小､轴向重影或周向重影､晒版时的曝光不足或过量,以及印版的分辨率等情况｡特点:只需一般的放大镜或人眼就能察觉质量问题,直接反映印品质量｡但是只能定性地提供质量情况,无法提供精确的数据,故称为信号条｡
2)测试条
测试条由若干区､段测试单元和少量的信号块组成,它不仅具有某些信号条的功能,还能通过专门的仪器设备(如密度计)在规定的测试单元上进行测量,再由专用公式计算出印刷质量的一些指标数值,供评判和调节使用｡它适用于高档次印品质量的控制､测定和评价｡
2 几种常见的测控条
目前国内外使用的测控条种类比较多,我国国家印刷标准推荐采用布鲁纳尔控制条,作为印刷行业使用的质量控制工具,在国内常用的还有GATF号码信号条､FOGRA测控条等,无论选用哪种测控条,它们都有共同的测量元素进行印品质量控制｡下面简单介绍几种常见的测控条｡
1)布鲁纳尔测控条
用于打样和印刷的实地密度､网点增大､网点变形和印刷相对反差的测量和计算,也可用于目测｡目前多数采用最新的具有7个控制段的控制条,但在实际生产中仍以布鲁纳尔三段式测控条居多(实地块､50%粗网段和微线块)｡
图2(见下页)所示的是单色的布鲁纳尔控制段,可看出有灰平衡观察块､线与小网点控制块､25%的细网块､75%细网块､实地色块､50%粗网(10L / cm)块和50%细网微测块｡各控制块的作用如下｡
