电子钟的工作原理

电子钟工作原理

一、引言

电子钟是现代生活中常见的时间显示设备。它通过利用电子技术，以数字或者模拟方式显示时间，并且具备精准度高、功能强大等特点。本文将介绍电子钟的工作原理以及相关的技术原理。

二、数字显示方式

（1）LED数字显示

电子钟常用的一种数字显示方式是采用LED（Light Emitting Diode，发光二极管）。LED具有低能耗、长寿命、亮度高等特点，能够清晰地显示数字。

电子钟通过控制LED的亮灭状态以及显示位置，实现时间信息的显示。通过内部的电子电路，模拟时钟信号被转换为数字信号，并通过LED显示出来。

（2）液晶数字显示

另一种常见的数字显示方式是液晶显示。液晶是一种能够调节光的透过度的物质，它通过改变电场的作用来控制光的透过程度，从而实现数字的显示。

电子钟使用液晶显示器，将时钟信号经过电路转换为数字信号，并通过液晶显示屏显示出来。液晶显示器具有功耗低、反应速度快等特点。 三、时间信号接收

电子钟为了能够准确地显示时间，需要接收到时间信号。常见的时间信号来源有以下几种。

（1）自动接收电台信号

一种常用的方式是通过内置的天线接收无线电台发出的时间信号。电子钟内部的电路会识别并解码接收到的信号，从而获取到准确的时间信息进行显示。

（2）GPS信号接收

另一种方式是使用全球定位系统（GPS）信号，通过接收卫星发射的时间信号来同步时间。GPS信号具有高精度、稳定性好等特点，能够提供准确的时间信息。

四、电子震荡器

电子钟内部的电子震荡器是电子钟能够精准计时的核心部件。常见的电子震荡器有以下两种。

（1）晶体振荡器

晶体振荡器是现代电子产品中常用的主要时钟源，电子钟也不例外。它使用到的是晶体振荡的机械谐振原理，通过电子电路的控制，使晶体保持稳定的振动频率，从而提供准确的时钟信号。

（2）石英振荡器 石英振荡器是晶体振荡器的一种，由石英晶体构成。石英晶体具有稳定的振荡频率，其内部的电路和电容能够控制振荡频率，从而提供准确的时钟信号。

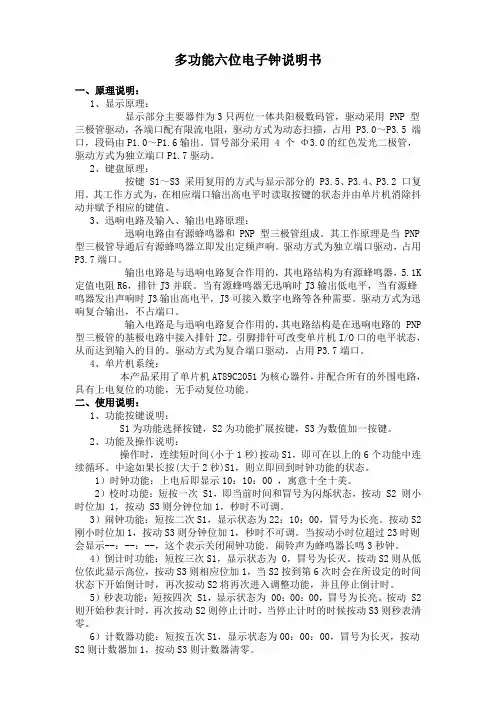

多功能六位电子钟说明书

一、原理说明：

1、显示原理：

显示部分主要器件为3只两位一体共阳极数码管，驱动采用 PNP 型三极管驱动，各端口配有限流电阻，驱动方式为动态扫描，占用 P3.0～P3.5 端口，段码由P1.0～P1.6输出。冒号部分采用 4 个 Φ3.0的红色发光二极管，驱动方式为独立端口P1.7驱动。

2、键盘原理：

按键 S1～S3 采用复用的方式与显示部分的 P3.5、P3.4、P3.2 口复用。其工作方式为，在相应端口输出高电平时读取按键的状态并由单片机消除抖动并赋予相应的键值。

3、迅响电路及输入、输出电路原理：

迅响电路由有源蜂鸣器和 PNP 型三极管组成。其工作原理是当 PNP 型三极管导通后有源蜂鸣器立即发出定频声响。驱动方式为独立端口驱动，占用P3.7端口。

输出电路是与迅响电路复合作用的，其电路结构为有源蜂鸣器，5.1K定值电阻R6，排针J3并联。当有源蜂鸣器无迅响时J3输出低电平，当有源蜂鸣器发出声响时J3输出高电平，J3可接入数字电路等各种需要。驱动方式为迅响复合输出，不占端口。

输入电路是与迅响电路复合作用的，其电路结构是在迅响电路的 PNP 型三极管的基极电路中接入排针J2。引脚排针可改变单片机I/O口的电平状态，从而达到输入的目的。驱动方式为复合端口驱动，占用P3.7端口。

4、单片机系统：

本产品采用了单片机AT89C2051为核心器件，并配合所有的外围电路，具有上电复位的功能，无手动复位功能。

二、使用说明：

1、功能按键说明：

S1为功能选择按键，S2为功能扩展按键，S3为数值加一按键。

2、功能及操作说明：

操作时，连续短时间(小于1秒)按动S1，即可在以上的6个功能中连续循环。中途如果长按(大于2秒)S1，则立即回到时钟功能的状态。

电子钟表计时工作原理

电子钟表是一种常见的时间计量工具，广泛应用于日常生活中。它的计时工作原理是基于电子技术，利用晶体振荡器和计数器的协同作用来精确测量时间。本文将详细介绍电子钟表计时的工作原理。

一、晶体振荡器

晶体振荡器是电子钟表中重要的组成部分。晶体振荡器利用石英晶体的谐振特性产生稳定的振荡信号，这种振荡信号具有高度的准确性和稳定性。石英晶体具有压电效应，当施加电场时，会产生机械的振荡，反之，当施加机械应力时，也会产生电压。晶体振荡器通过将电压信号反馈到晶体上，使其产生稳定的振荡频率。

二、计数器

计数器是电子钟表中另一个关键组件。计数器可以记录晶体振荡器振荡的次数，从而计算出经过的时间。计数器通常使用二进制计数的原理，通过递增计数值来记录时间的流逝。在电子钟表中，计数器可以用电子元件实现，如集成电路或存储器。

三、工作原理

电子钟表的计时工作原理可以简述为以下几个步骤：

1. 晶体振荡器产生稳定的振荡信号。晶体振荡器会在电子钟表内部产生一个固定频率的振荡信号，例如1赫兹（Hz）。 2. 振荡信号通过分频器被分频。为了提高电子钟表的计时精度，振荡信号会经过分频器进行分频。分频器可以将振荡信号分为更低频率的信号，例如1千赫兹（kHz）。

3. 分频后的信号经过计数器进行计数。计数器会对分频后的信号进行计数，记录下经过的个数。计数器根据事先设定的计数范围，当计数值达到设定的最大值时，会进行溢出处理，并重新从零开始计数。

4. 计数器的输出用于显示时间。计数器的输出可以通过显示屏幕或其他显示装置进行展示，以便人们读取并了解时间。

通过上述的工作原理，电子钟表可以实现精确的计时功能。晶体振荡器提供稳定的振荡信号，计数器记录经过的时间，并将结果进行输出显示。电子钟表的计时精度通常可以达到毫秒级别或更高。

综上所述，电子钟表的计时工作原理是基于晶体振荡器和计数器的协同作用。晶体振荡器产生稳定的振荡信号，计数器记录振荡次数并输出，从而实现准确计时。这一工作原理使电子钟表成为人们日常生活中不可或缺的时间测量工具。

电子钟的工作原理

电子钟是一种使用电子技术来测量和显示时间的装置。它是由一个精确的计时器和一个数字显示器组成的。电子钟的工作原理可以分为三个主要的部分：计时器、频率稳定器和数字显示器。

计时器是电子钟的核心部件，它使用一个精确的晶体振荡器来产生一个稳定的频率信号。这个频率信号通常是由一个晶体振荡器产生的，晶体振荡器的频率非常稳定，可以提供高精度的时间基准。计时器将这个频率信号分割成固定的时间间隔，例如每秒钟分割成1000个小的时间单位，这样就可以实现秒级的计时。

为了确保计时器的稳定性，电子钟还需要一个频率稳定器。频率稳定器的作用是校准和调整计时器的频率，以确保钟表的准确性。它通常使用一个电子电路来监测和调整计时器的频率，如果频率偏离了预设的值，频率稳定器会自动调整计时器的频率，使其保持在准确的范围内。

数字显示器是用来显示时间的部件，它通常使用LED（发光二极管）或LCD（液晶显示器）技术。LED显示器使用发光二极管来产生光，不同的数字和字符可以通过控制发光二极管的亮灭来显示。LCD显示器使用液晶材料来控制光的透过程度，通过控制液晶材料的电场来显示不同的数字和字符。数字显示器通常由多个小的数字或字符组成，通过控制每个数字或字符的亮灭来显示具体的时间。

当电子钟开始工作时，计时器会开始产生一个稳定的频率信号，频率稳定器会监测和调整计时器的频率，以确保钟表的准确性。同时，数字显示器会根据计时器的信号来显示时间。当时间发生变化时，计时器会不断更新频率信号，频率稳定器会根据需要进行调整，数字显示器会相应地更新显示的时间。

总结起来，电子钟的工作原理是通过精确的计时器和频率稳定器来产生稳定的时间信号，并使用数字显示器来显示时间。计时器产生一个稳定的频率信号，频率稳定器监测和调整计时器的频率，数字显示器根据计时器的信号来显示时间。这种工作原理确保了电子钟的准确性和稳定性，使人们能够方便地获取时间信息。
