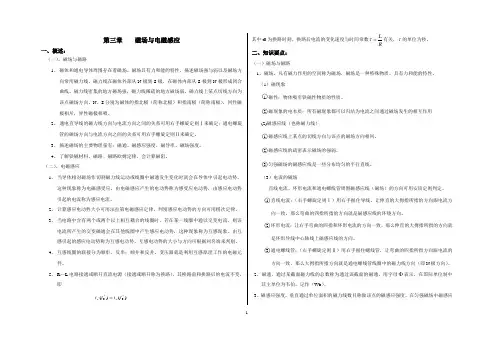

磁场与电磁感应

1 第三章 磁场与电磁感应

一、概述：

（一）、磁场与磁路

1、 磁体和通电导体周围存在着磁场。磁场具有力和能的特性，描述磁场强与弱以及磁场方向常用磁力线。磁力线在磁体外部从N极到S极，在磁体内部从S极到N极形成闭合曲线。磁力线密集的地方磁场强，磁力线稀疏的地方磁场弱，磁力线上某点切线方向为该点磁场方向。N、S分别为磁体的指北极（简称北极）和指南极（简称南极），同性磁极相斥，异性磁极相吸。

2、 通电直导线的磁力线方向与电流方向之间的关系可用右手螺旋定则Ⅰ来确定；通电螺旋管的磁场方向与电流方向之间的关系可用右手螺旋定则Ⅱ来确定。

3、 描述磁场的主要物理量有：磁通、磁感应强度、磁导率、磁场强度。

4、 了解铁磁材料、磁路、磁路欧姆定律、会计算磁阻。

（二）、电磁感应

1、 当导体相对磁场作切割磁力线运动或线圈中磁通发生变化时就会在导体中引起电动势，这种现象称为电磁感受应，由电磁感应产生的电动势称为感受应电动势，由感应电动势引起的电流称为感应电流。

2、 计算感应电动势大小可用法拉第电磁感应定律，判别感应电动势的方向可用楞次定律。

3、 当电路中含有两个或两个以上相互耦合的线圈时，若在某一线圈中通以交变电流，则该电流所产生的交变磁通会在其他线圈中产生感应电动势，这种现象称为互感现象。由互感引起的感应电动势称为互感电动势。互感电动势的大小与方向可根据同名端来判别。

4、 互感线圈的联接分为顺串、反串；顺并和反并。变压器就是利用互感原理工作的电磁元件。

5、 R—L电路接通或断开直流电源（接通或断开称为换路），其换路前和换路后的电流不变，即

)()(00titiLL 其中t0为换路时刻。换路后电流的变化速度与时间常数RL有关，的单位为秒。

二、知识要点：

（一）磁场与磁路

1、磁场，凡有磁力作用的空间称为磁场，磁场是一种特殊物质，具有力和能的特性。

电磁感应中的感应电流和感应磁场

电磁感应是电磁学中的重要内容，它描述了通过改变磁场引起的感应电流以及通过改变电流引起的感应磁场的现象。在本文中，我们将深入探讨电磁感应中的感应电流和感应磁场，并讨论它们的应用。

一、感应电流

在电磁感应中，当一个导体所在的磁场发生变化时，导体内就会产生感应电流。这就是著名的法拉第电磁感应定律。其数学表达形式为：

ε = -dΦ/dt，

其中，ε代表感应电动势，Φ代表磁通量，t代表时间。根据负号，感应电动势的方向总是使得感应电流的磁场抵消原外加磁场。这是为了遵守洛伦兹力的方向规则。

感应电流的大小取决于磁场变化的速率以及导体周围的磁场强度。当磁场变化越快或周围磁场越强时，感应电流就会越大。此外，导体的特性也会影响感应电流的大小。具有较低电阻的导体能够产生更大的感应电流，而具有较高电阻的导体则会减弱感应电流。

感应电流在多个领域中具有广泛应用。在发电机中，通过旋转磁场的方式可以感应出电动势，最终产生交流电。感应炉则利用感应电流产生的热量进行金属熔化和加热。此外，感应电流还可用于无线电传输、电磁成像等领域。

二、感应磁场 与感应电流相似，当电流发生变化时，就会产生感应磁场。根据安培环路定理，感应磁场的大小与电流变化的速率成正比。感应磁场在空间中形成闭合的磁力线，其方向满足右手定则。

感应磁场的大小也取决于电流变化的速率以及周围环境中的磁场强度。当电流变化越快或周围磁场越强时，感应磁场就会越大。

感应磁场在许多领域中都具有重要应用。在变压器中，感应磁场通过电路中的铁芯来传导电能，实现电压的升降。而在电动机中，感应磁场则通过电流产生的磁场与外部磁场相互作用，从而产生电动力。

总结

电磁感应是现代科学中的重要问题，其中感应电流和感应磁场是两个关键概念。通过感应电流和感应磁场，我们能够了解电磁场中的能量转换和传递机制，同时也可以应用于各个领域，如发电、电磁成像等。深入研究电磁感应有助于我们更好地理解自然界中复杂而又神奇的电磁现象。

大学物理中的磁场与电磁感应实验

磁场与电磁感应实验在大学物理教学中占据着重要的地位。通过这些实验可以帮助学生深入理解和巩固电磁学知识，培养实际操作能力和科学思维能力。本文将介绍几个常见的大学物理实验，包括磁场和电磁感应的实验原理、实验步骤以及实验装置。

实验一：磁场的测量

磁场是指周围空间中存在的磁力作用力线。学生可以通过磁感应线测量仪，如霍尔效应磁力计，来测量磁场的强度和方向。

实验原理：

通过霍尔效应磁力计可以测量磁场的大小和方向。当磁感应线垂直于霍尔效应磁力计的导线时，将在导线两侧产生电势差。通过测量这个电势差，可以计算出磁场的强度。

实验步骤：

1. 将霍尔效应磁力计用夹子固定在桌面上，确保它的导线与桌面平行。

2. 将指南针放在磁感应线测量仪的导线附近，使指南针指向仪器的导线。

3. 通过改变带电的领导者的位置和方向，记录下每个位置的电势差。

4. 根据电势差的变化，计算出磁场的强度和方向。 实验装置：

- 霍尔效应磁力计

- 指南针

- 带电的领导者

实验二：电磁感应的现象

电磁感应是指导体内感应出电流的现象。在这个实验中，学生可以通过改变磁场中的磁通量来观察电流的产生和变化。

实验原理：

当导体穿过磁场时，磁通量发生变化，导致感应电流的产生。根据法拉第电磁感应定律，磁通量的变化率与感应电势的大小成正比。

实验步骤：

1. 将一根通电的导线穿过一个磁铁，形成一个线圈。

2. 使用一个示波器来测量感应电势随时间的变化。

3. 改变磁场的强度和方向，并记录下感应电势的变化。

4. 根据记录的数据分析磁场对感应电势的影响。

实验装置：

- 磁铁

- 通电的导线 - 示波器

实验三：电磁铁的制作与应用

电磁铁是利用电磁感应原理制造的一种可以产生强大磁场的装置。学生可以通过自制电磁铁，并利用它展示电磁感应的应用。

实验原理：

当电流通过导线时，会产生磁场，如果将导线绕成线圈，那么就可以增强磁场的强度。这就是电磁铁的工作原理。

电工基础复习3（磁场与电磁感应）

一、磁场

1）磁场是磁体周围存在的一种特殊物质，磁体通过磁场发生相互作用。

2）磁场的大小和方向可用磁感线来形象的描述：磁感线的疏密表示磁场的强弱，磁感线的切线方向表示磁场的方向。

2、电流的磁效应

1）通电导线周围存在着磁场，说明电可以产生磁，由电产生磁的现象称为电流的磁效应。电流具有磁效应说明磁现象具有电本质。

2）电流产生的磁场方向与电流的方向有关，可用安培定则，即右手螺旋定则来判断。3、描述磁场的物理量1）磁感应强度B

B是描述磁场强弱和磁场方向的物理量，它描述了磁场的力效应。当通电直导线与磁

2）铁磁性物质的B随H而变化的曲线称为磁化曲线，它表示了铁磁性物质的磁性能。磁滞回线常用来判断铁磁性物质的性质和作为选择材料的依据。

6、磁路

1）磁通经过的闭合路径称为磁路。磁路中的磁通、磁动势和磁阻的关系，可用磁路

El欧姆定律来表示，即m，其中Rm RmS2）由于铁磁性物质的磁导率不是常数，因此磁路欧姆定律一般不能直接用来进行磁路计算，

只用于定性分析。二、电磁感应

1、利用磁场产生电流的现象叫做电磁感应现象，用电磁感应的方法产生的电流，叫感应电流。2、闭合回路中的一部分在磁场中作切割磁感线运动（磁通发生变化），回路中有感应电流。3、右手定则：右手，磁力线垂直进入手心；大姆指，运动方向；四指，感生电流方向。（在感应电流方向、磁场方向、导体运动方向中已知任意两个的方向可以判断第三个的方向。）

4．楞次定律：感应电流的方向，总是使感应电流的磁场阻碍引起感应电流的磁通量的变化，它是判断感应电流方向的普遍规律。注意：阻碍原来的变化

步骤：（1）原磁通方向，增大或减小；（2）感应电流的磁场方向；（3）安培定则——电流方向5、感应电动势E=BLVinθ（θ为B、V的夹角）

6、E=N△Φ/△t（N为匝数△Φ/△t为磁通变化率E与磁通的变化率成正比）

属于电磁感应现象的问题——右手定则——“电”磁场对电流作用的问题——左手定则——“力”
