低压电器与继电接触控制

电气控制技术练习题及答案(继电接触控制逻辑基础)一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

低压电气继电器控制1. 介绍低压电气继电器是一种自持继电器，广泛应用于低压控制电路中，可用于控制电机、灯光、风扇等设备。

本文将介绍低压电气继电器的特点、工作原理以及在电气控制系统中的应用。

2. 特点低压电气继电器具有以下特点：•高可靠性：低压电气继电器采用优质的材料和制造工艺，具有较高的可靠性，能够长时间稳定工作。

•低功耗：低压电气继电器在工作状态下功耗较低，能够节约能源。

•灵巧性：低压电气继电器的触点可以进行多种连接方式，具有较高的灵巧性，适用于不同的控制需求。

•简单可靠：低压电气继电器结构简单、使用方便，具有较高的可靠性，无需复杂的安装和维护。

3. 工作原理低压电气继电器的工作原理基于电磁吸合和断开的原理。

当控制电路中的电流通过继电器的线圈时，产生的磁场吸引继电器的铁芯，使触点闭合；当电流断开时，磁场消失，触点翻开。

低压电气继电器的线圈通常与低压控制电路连接，而其触点那么与被控制的设备连接。

当控制电路中的电流通过继电器的线圈时，继电器的线圈产生的磁场吸引继电器的铁芯，使触点闭合，从而使被控制的设备通电；当线路中的电流断开时，磁场消失，触点翻开，从而使被控制的设备断电。

低压电气继电器通常还配备了保护电路，以防止电流过大或过小对继电器和被控制设备造成损坏。

4. 应用低压电气继电器在电气控制系统中有广泛的应用。

以下是一些常见的应用场景：4.1 电机控制低压电气继电器可用于控制电机的启动、停止和转向。

通过控制继电器的触点闭合和断开，可以控制电机的工作状态。

4.2 照明控制低压电气继电器也可用于照明系统的控制。

通过控制继电器的触点，可以实现照明灯的开关控制、亮度调节等功能。

4.3 风扇控制低压电气继电器还可以用于风扇的控制。

通过控制继电器的触点，可以控制风扇的启动和停止，调节风扇的转速。

4.4 温度控制低压电气继电器还常用于温度控制系统中。

通过控制继电器的触点闭合和断开，可以实现温度的控制和调节。

5. 结论低压电气继电器是一种在低压控制电路中常用的设备，具有高可靠性、低功耗、灵巧性和简单可靠等特点。

继电器在电气工程及其自动化低压电器中的应用继电器在电气工程及其自动化低压电器中的应用继电器是一种常用于电气控制电路的电器元件。

它能够通过一个小电流控制一个较大电流的开关动作，在电气自动化领域广泛应用。

本文将主要介绍继电器在电气工程及其自动化低压电器中的应用。

一、继电器的构成与原理继电器由电磁吸引铁芯、触点、弹簧机构及外壳等组成，基本工作原理是利用电磁铁的电磁吸引力，改变触点位置，来控制被控电路的通断。

继电器的工作电路包括控制电路和被控电路。

控制电路一般由线圈、组合件、插座等组成，被控电路一般由触点和负载组成。

继电器通过控制电路的电压或电流来实现对被控电路的控制。

当控制电路加入一定电压或电流时，线圈会产生电磁力使铁芯磁化，使触点闭合；当控制电路的电压或电流消失时，线圈不产生电磁力，触点便恢复原来的状态。

这种点动式的通断控制方式可以实现各种类型的电气控制。

二、继电器的分类继电器根据不同的分类标准可以分为多种类型，包括按功能分类、按接点类型分类、按电气性能分类等。

1. 按功能分类常用的继电器不仅可以实现简单的ON/OFF控制，还可以实现更为复杂的逻辑控制、时间控制、保护控制等。

根据不同的功能，继电器可以分为通用继电器、时间继电器、保护继电器、电动继电器等。

通用继电器：是继电器中最常见的一类，广泛应用于各种控制电路中。

通用继电器具有结构简单、可靠性高、使用寿命长等特点，因而深受广大用户的欢迎。

时间继电器：通过内部电路设置的延时器、计时器等实现时间依赖的控制功能。

时间继电器可以根据需要设置封闭时间、断开时间等不同参数，可用于日程控制、换向、时序控制等。

保护继电器：主要用于电力系统中的保护控制，可实现对电源、电机等电气设备进行保护。

保护继电器可用于过载保护、短路保护、欠压保护、过压保护等，使电气设备得到有效的保护。

电动继电器：是一种可通过机械操作控制的继电器。

它通过电机驱动机械部件实现触点开闭，需要外接控制电路进行控制，常用于较大的电流或电压的控制。

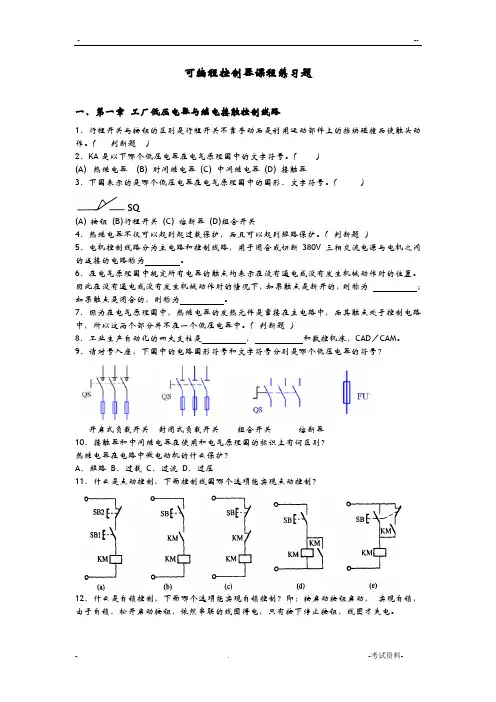

可编程控制器课程练习题一、第一章工厂低压电器与继电接触控制线路1、行程开关与按钮的区别是行程开关不靠手动而是利用运动部件上的挡块碰撞而使触头动作。

（判断题）2、KA是以下哪个低压电器在电气原理图中的文字符号。

（）(A)热继电器(B) 时间继电器(C) 中间继电器(D) 接触器3、下图表示的是哪个低压电器在电气原理图中的图形、文字符号。

（）SQ(A)按钮(B)行程开关(C) 熔断器(D)组合开关4、热继电器不仅可以起到起过载保护，而且可以起到短路保护。

（判断题）5、电机控制线路分为主电路和控制线路，用于闭合或切断380V三相交流电源与电机之间的连接的电路称为。

6、在电气原理图中规定所有电器的触点均表示在没有通电或没有发生机械动作时的位置。

因此在没有通电或没有发生机械动作时的情况下，如果触点是断开的，则称为；如果触点是闭合的，则称为。

7、因为在电气原理图中，热继电器的发热元件是窜接在主电路中，而其触点处于控制电路中，所以这两个部分并不在一个低压电器中。

（判断题）8、工业生产自动化的四大支柱是，和数控机床、CAD／CAM。

9、请对号入座，下图中的电路图形符号和文字符号分别是哪个低压电器的符号？开启式负载开关封闭式负载开关组合开关熔断器10、接触器和中间继电器在使用和电气原理图的标识上有何区别？热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压11、什么是点动控制，下面控制线图哪个选项能实现点动控制？12、什么是自锁控制，下面哪个选项能实现自锁控制？即：按启动按钮启动，实现自锁，由于自锁，松开启动按钮，依然串联的线圈得电，只有按下停止按钮，线圈才失电。

13、什么叫联锁控制？在电动机正反转控制线路中为什么必须有联锁控制？下图中哪是联锁触头，哪是自锁触头？哪是机械联锁，哪是电气联锁？14、什么是行程开关？它与按钮有什么异同？15、低压断路器________。

A、有短路保护，有过载保护；B、有短路保护，无过载保护；C、无短路保护，有过载保护；D、无短路保护，无过载保护。

实习报告：继电接触器控制一、实习目的通过本次实习，了解并掌握继电器和接触器在电气控制系统中的应用，学会分析、设计简单的继电接触器控制电路，熟练操作常用低压电器，提高自己在电气控制领域的实际操作能力。

二、实习内容1. 掌握继电器和接触器的工作原理及用途。

2. 学会继电接触器控制电路的设计和接线。

3. 熟悉常用低压电器的使用和维护。

4. 了解电动机的保护环节及其作用。

5. 学会分析并排除继电接触器控制电路故障。

三、实习过程1. 第一阶段：理论学习通过阅读教材和参考资料，了解继电器和接触器的基本原理、结构及符号，熟悉各种低压电器的功能和用途，掌握电动机的保护环节，为后续的实践操作打下理论基础。

2. 第二阶段：动手实践根据实习指导书，完成以下任务：（1）设计并接线一个简单的三相异步电动机直接启动控制电路。

（2）设计并接线一个三相异步电动机正反转控制电路，并实现联锁保护。

（3）设计并接线一个带有时间延迟的电动机控制电路。

（4）分析并排除常见的继电接触器控制电路故障。

3. 第三阶段：总结与反思通过对本次实习的总结，反思自己在实践操作中遇到的问题和不足，加深对继电接触器控制电路的理解，提高自己的实际操作能力。

四、实习心得通过本次实习，我对继电器和接触器在电气控制系统中的应用有了更深入的了解，学会了设计简单的继电接触器控制电路，熟练掌握了常用低压电器的使用和维护。

在实践操作中，我学会了分析并排除继电接触器控制电路故障，提高了解决实际问题的能力。

同时，我也认识到继电接触器控制电路在实际应用中具有一定的局限性，如可靠性较低、维护难度较大等。

在未来的工作中，我将继续学习先进电气控制技术，提高自己的专业素养，为我国的电气控制领域的发展贡献自己的力量。

五、实习展望通过本次实习，我对继电接触器控制有了初步的认识和掌握。

在今后的学习和工作中，我将不断深入学习，提高自己的专业技能，尝试应用继电接触器控制技术解决实际问题。

同时，我也将关注新技术、新工艺的发展，为自己的专业发展奠定坚实的基础。

低压电器(继电器、交流接触器、断路器、转换开关、热继电器等)的原理低压电器是指额定电压低于1000V的电器设备，包括继电器、交流接触器、断路器、转换开关和热继电器等。

它们都是将控制信号转换成电力信号的电器设备。

下面将详细介绍低压电器的原理。

1.继电器：继电器是一种电器设备，用于控制或保护电路。

它由激磁系统（电磁线圈）和联络系统（触点）组成。

当激磁系统受到控制信号时，电磁线圈中的电流产生电磁力使触点打开或关闭。

继电器的原理就是利用电磁力的作用来实现电路的开关控制。

2.交流接触器：交流接触器是继电器的一种特殊类型，广泛应用于交流电路中。

它的原理与继电器相似，但交流电的特性需要特别考虑。

交流接触器使用的线圈被称为激励线圈，通过激励线圈产生的电流引起可动触点和静态触点之间的吸合和脱离。

交流接触器因为电弧的存在，需要采取一些特殊的设计来减小电弧的影响。

3.断路器：断路器是一种保护设备，用于在电路出现过负荷或短路时自动切断电路，以保护电气设备和线路。

断路器的原理是利用过流或短路时产生的磁场，使电流经过磁铁产生的铁芯，从而使触发机构启动，切断电路。

断路器一般有热磁式和电子式两种类型。

4.转换开关：转换开关是一种用于改变电路连接状态的开关。

它可以实现电路的切换、发电机和负载之间的切换，以及相序切换等功能。

转换开关的原理是通过操纵机构使电路连接到不同的接点上，从而改变电路的连接状态。

常见的转换开关有旋转式开关和拨动式开关两种。

5.热继电器：热继电器是一种电磁继电器，它使用电阻丝发热来产生热量，实现电路的开关控制。

热继电器通常用于电机保护和过热报警装置中。

它的原理是利用电阻丝发热后的热胀冷缩特性，使触点打开或关闭。

根据热继电器的控制参数，可以实现不同的温度保护。

总的来说，低压电器的工作原理都是通过激励系统和联络系统之间的相互作用来实现电路的控制或保护。

不同类型的低压电器根据其应用和工作条件的不同，采用了不同的设计和原理。

低压电气继电器控制引言低压电气继电器是现代电气控制系统中常用的一种设备。

它通过控制继电器的开关动作来实现电气电路的开闭。

在各种工业和民用场合中，低压电气继电器的控制应用十分广泛。

本文将介绍低压电气继电器的基本原理、结构及其常见的应用场景。

一、低压电气继电器的基本原理低压电气继电器由继电器本体和控制电路组成。

继电器本体包括电磁线圈、动作系统和触点系统。

控制电路通过施加控制信号，使电磁线圈产生磁场，从而引动动作系统，使触点闭合或断开。

低压电气继电器可根据控制电压的特性进一步分为交流继电器和直流继电器。

低压电气继电器的原理是基于电磁感应定律，即当电磁线圈通电时，会产生磁场，使得继电器的动作部分发生运动。

当控制信号中断，电磁线圈的电流消失，动作部分回到初始位置。

二、低压电气继电器的结构低压电气继电器通常由外壳、电磁线圈、动作系统和触点系统组成。

1.外壳：用于固定电磁线圈、动作系统和触点系统，保护继电器内部结构，防止电路短路和触摸触点。

2.电磁线圈：由绕组和铁芯组成，是继电器的核心部件。

通电时产生磁场，控制继电器的动作。

3.动作系统：由铁芯、机械弹簧和杆件等组成。

当电磁线圈通电时，动作系统受到磁力作用，触点闭合或断开。

4.触点系统：由常开触点和常闭触点组成。

触点闭合时，电路通断运行。

三、低压电气继电器的应用场景由于低压电气继电器具有结构简单、使用方便、稳定可靠等优点，广泛应用于各个领域。

1.家用电器：低压电气继电器被广泛用于家用电器的控制电路中，如空调、电冰箱等。

它能够实现各种电器设备的开关控制，提高设备的使用方便性。

2.工业自动化：工业生产过程中，低压电气继电器常用于监控、报警、保护和控制系统。

通过组合不同类型的继电器，可以实现复杂的控制逻辑，提高生产效率和安全性。

3.照明系统：低压电气继电器可以用于照明系统中，通过连接到开关电源和灯具，实现灯的开关控制。

它能够根据光照强度和时间自动开关灯光，实现节能的目的。

常用低压电器原理及其控制技术低压电器是指额定电压不超过1000V的电力电器设备。

常用的低压电器包括断路器、接触器、继电器、电动机保护器等。

这些电器的原理和控制技术如下：1.断路器原理及控制技术：断路器是一种能够在电路故障发生时迅速切断电路的电器设备。

其原理是在电路中插入一对开关触点，当电流过大或短路时，触点会迅速打开，切断电流。

控制技术包括过载保护和短路保护，通过设置断路器的额定电流和短路保护电流来实现对电路的保护。

2.接触器原理及控制技术：接触器是一种电磁开关，具有远距离控制电路的功能。

其原理是利用电磁吸合力将触点闭合或断开，从而控制电路的通断。

控制技术包括控制电源的接通和断开，通过控制接线圈的通电和断电来实现对接触器的控制。

3.继电器原理及控制技术：继电器是一种以电磁吸合力为原理，完成电路中信号的放大、继电等功能的电器设备。

其原理是利用电磁线圈产生磁场，吸引或释放触点，从而控制电路的通断。

控制技术包括通过激励电流来控制继电器的吸合和释放动作，实现对电路的控制。

4.电动机保护器原理及控制技术：电动机保护器是一种保护电动机免受过载、短路、失相等故障的电器设备。

其原理是通过测量电动机的电流、电压和温度等参数，当电机发生故障时，及时切断电源，以保护电机的安全运行。

控制技术包括设置过载保护电流值、过热保护温度值等参数，通过传感器测量电机参数，实现对电动机的保护控制。

总结起来，常用低压电器的原理和控制技术是通过不同的电磁作用、传感器监测和控制电源的通断来实现对电路和设备的保护和控制。

继电接触控制电路的设计实验报告石油大学
一、实验目的
1、了解三相异步电动机的结构，熟悉其使用方法; .
2、了解基本控制电器的主要结构和动作原理，掌握其在控制电路中的作用;
3、掌握几种典型控制环节。

4、培养连接、检查和操作控制电路的能力。

二、预习要求
1、预习有关低压电器和继电接触控制的有关知识。

2、看懂电动机的正反转控制电路，了解各触点及其它元件的作用。

3、了解实验设备、低压电器型号及使用方法。

三、实验内容及步骤
1、三相异步电动机的认识与检查
(1)从外观上熟悉三相异步电动机的基本结构形式;观察电动机上的铭牌数据;根据实验室电源等级，判断电动机的额定接线方法应是△形接法还是Y形接法。

(2)观察和熟悉接触器、热继电器、时间继电器、按钮等电器的主要结构，分清各种触点、控制线圈、发热元件的接线插孔及面板符号。

2、三相异步电动机的白接启动控制
(1)先接主回路，后接控制电路。

(2)检查接线是否有误，对照原理图，按接线顺序复查一遍。

检查无误后，合上电源刀闸开关Q，按下启动按钮SB2，待电机达到稳定转速后，按动SBI停车，观察接触器和电机的T作情况。

如果发现电动机或接触器声音异常,应立即关闭总电源，然后分析故障原因。
