发动机机械部分维修说明

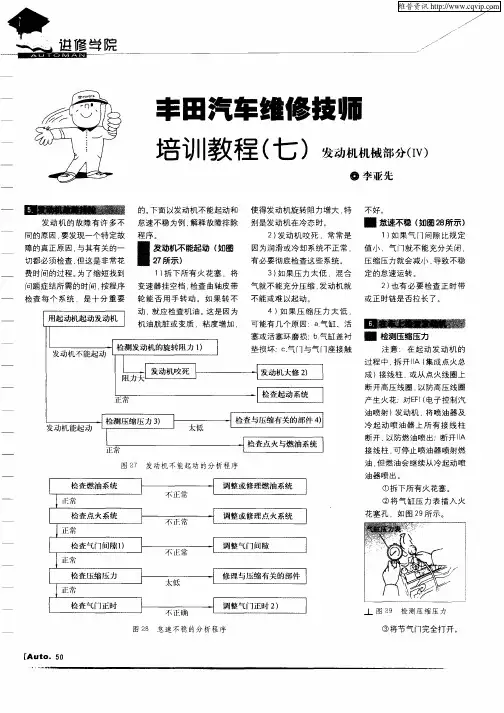

发动机的故障有许多不　同的原因，要发现一个特定故　障的真正原因　与其有关的一　切都必须检查，但这是非常花　费时间的过程。为了缩短找到　问题症结所需的时间　按程序　检查每个系统，是十分重要　丰田汽车维修技师　培训教程（七）　

的。下面以发动机不能起动和　怠速不稳为例　解释故障排除　程序。　＿　（女口图　１）拆下所有火花塞　将　变速器挂空档　检查曲轴皮带　轮能否用手转动。如果转不　发动机机械部分（ＩＶ）　＠李　先　使得发动机旋转阻力增大，特　别是发动机在冷态时。　２）发动机咬死，常常是　因为润滑或冷却系统不正常　有必要彻底检查这些系统。　３）如果压力太低　混合　气就不能充分压缩，发动机就　不能或难以起动。　

图２７发动机不能起动的分析程序　

［Ａｕｔｏ．５０　图２８　怠速不稳的分析程序　不好。　一怠速不稳（如图２８所示）　１）如果气门间隙比规定　值小，气门就不能充分关闭　压缩压力就会减小　导致不稳　定的怠速运转。　２）也有必要检查正时带　或正时链是否拉长了。　■检测压缩压力　注意：在起动发动机的　过程中，拆开＿『Ａ（集成点火总　成）接线柱　或从点火线圈上　断开高压线圈　以防高压线圈　产生火花：对ＥＦＩ（电子控制汽　油喷射）发动机　将喷油器及　冷起动喷油器上所有接线柱　断开　以防燃油喷出：断开＿ｌＡ　接线柱　可停止喷油器喷射燃　油　但燃油会继续从冷起动喷　油器喷出。　①拆下所有火花塞。　②将气缸压力表插入火　花塞孔　如图２９所示。　

上图２９　检测压缩压力　③将节气门完全打开。

　维普资讯 ④一面起动发动机　一　面测量压缩压力。注意：一定　要用充足电的蓄电池，以保证　至少能达到２５０ｒ／ｍｉｎ的转速。　⑤对每个气缸都重复　②～④的步骤。　⑥正常压缩压力为　１３　２０ｋＰａ　最小压缩压力为　９８１　ｋＰａ，如果一个以上气缸压　缩压力低　从火花塞孔向气缸　倒入少量机油（如图３Ｏ所示），　
