无阀滤池技术说明

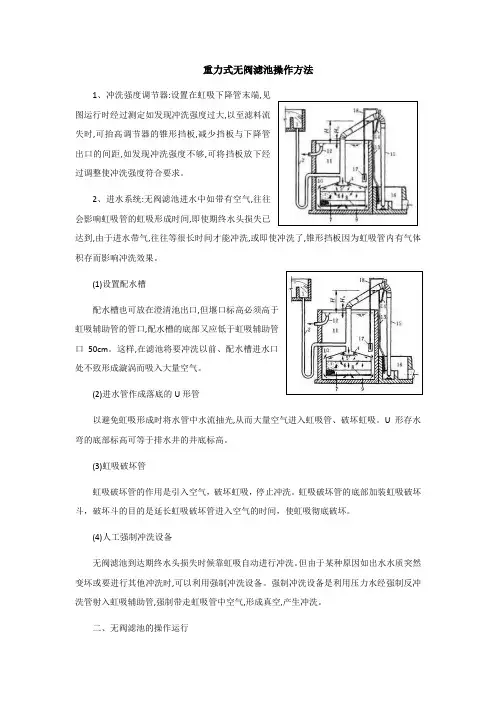

重力式无阀滤池操作方法

1、冲洗强度调节器:设置在虹吸下降管末端,见图运行时经过测定如发现冲洗强度过大,以至滤料流失时,可抬高调节器的锥形挡板,减少挡板与下降管出口的间距,如发现冲洗强度不够,可将挡板放下经过调整使冲洗强度符合要求。

2、进水系统:无阀滤池进水中如带有空气,往往会影响虹吸管的虹吸形成时间,即使期终水头损失已达到,由于进水带气,往往等很长时间才能冲洗,或即使冲洗了,锥形挡板因为虹吸管内有气体积存而影响冲洗效果。

(1)设置配水槽

配水槽也可放在澄清池出口,但堰口标高必须高于虹吸辅助管的管口,配水槽的底部又应低于虹吸辅助管口 50cm。这样,在滤池将要冲洗以前、配水槽进水口处不致形成漩涡而吸入大量空气。

(2)进水管作成落底的U形管

以避免虹吸形成时将水管中水流抽光,从而大量空气进入虹吸管、破坏虹吸。U形存水弯的底部标高可等于排水井的井底标高。

(3)虹吸破坏管

虹吸破坏管的作用是引入空气，破坏虹吸，停止冲洗。虹吸破坏管的底部加装虹吸破坏斗，破坏斗的目的是延长虹吸破坏管进入空气的时间，使虹吸彻底破坏。

(4)人工强制冲洗设备

无阀滤池到达期终水头损失时候靠虹吸自动进行冲洗。但由于某种原因如出水水质突然变坏或要进行其他冲洗时,可以利用强制冲洗设备。强制冲洗设备是利用压力水经强制反冲洗管射入虹吸辅助管,强制带走虹吸管中空气,形成真空,产生冲洗。

二、无阀滤池的操作运行 1、投产前准备

(1)对滤池的几个关键性标高如虹吸辅助管管口、滤池出水口、进水分配箱堰口及底部、进水管U 形弯底部、排水堰口等的标高进行实测、复合,确实与设计符合后方可作投产准备。

(2)初次运行前先将冲洗强度调节器调整到 1/4

的开启度,以防冲走滤料,待试运行后,根据情况逐步放大直至达到设计规定的要求。

推广老中医说：饭后一件事，变成易瘦体质，想瘦多少瘦多少

(3)为了顺利排除空气,最好在投产前先将水注入冲洗水箱内,使水自下而上地浸润滤料。否则就采取控制进水量使水慢慢地从挡板洒下的办法。

尼日利亚335兆瓦帕帕兰多燃机电站-采购招标--设备/供水

第 1 页 共 12 页

附件 2 技术规范书

工程名称：尼日利亚335兆瓦帕帕兰多燃机电站

合 同 号：

尼日利亚335兆瓦帕帕兰多燃机电站项目

技 术 规 范 书

（高效一体化净水器）

山东电力基本建设总公司

中 南 电 力 设 计 院

2005年8月尼日利亚335兆瓦帕帕兰多燃机电站-采购招标--设备/供水

第 2 页 共 12 页

目 录

1 总则 ................................................................... 3

1.1 一般规定 ......................................................... 3

1.2 标准和规范 ....................................................... 3

2 使用条件 .............................................................. 4

3 技术参数和性能要求 .................................................... 5

3.1型式 ............................................. 错误！未定义书签。

3.2塔体尺寸、布置方式 ............................... 错误！未定义书签。

3.3冷却塔热力性能 .................................................... 5

3.4其它配套设备的要求 ............................................... 10

无阀滤池工作原理

无阀滤池是一种常见的水处理设备，其工作原理主要是通过滤材对水中的杂质进行过滤，从而达到净化水质的目的。下面将详细介绍无阀滤池的工作原理及其相关知识。

首先，无阀滤池的工作原理是基于滤材的过滤作用。滤材通常采用石英砂、砾石、活性炭等材料，这些材料具有不同的过滤精度和过滤速度。当水通过滤材层时，其中的杂质会被滤材拦截，而较为纯净的水则可以通过滤材层，达到净化水质的效果。

其次，无阀滤池的工作原理还涉及到水的流动方式。在滤池内部，水通常是从上至下或者从下至上流动的，这种流动方式有利于水中的杂质被滤材拦截，同时也有利于滤材层的再生和清洗。通过适当的水流动方式，可以确保滤池的正常运行和高效过滤。

此外，无阀滤池的工作原理还包括了滤材的再生和清洗过程。随着滤材对水中杂质的不断拦截，滤材层会逐渐被污染和堵塞，影响到滤池的正常运行。因此，需要定期对滤材进行再生和清洗，以恢复滤材的过滤性能。再生和清洗的方式通常包括反冲洗、化学清洗等，通过这些方式可以有效地清除滤材中的污染物，延长滤材的使用寿命。

综上所述，无阀滤池的工作原理主要包括滤材的过滤作用、水的流动方式以及滤材的再生和清洗过程。通过这些工作原理的相互作用，无阀滤池可以有效地净化水质，满足人们对清洁水资源的需求。

在实际应用中，无阀滤池广泛用于工业生产、城市供水、游泳池水处理等领域，其工作原理的理解对于保证滤池的正常运行和水质的稳定具有重要意义。因此，加强对无阀滤池工作原理的学习和掌握，对于提高水处理设备的运行效率和水质的净化效果具有积极的意义。

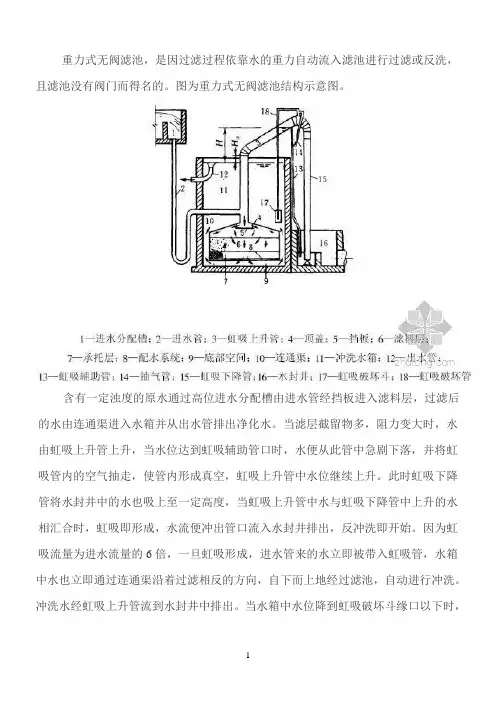

1 重力式无阀滤池，是因过滤过程依靠水的重力自动流入滤池进行过滤或反洗，且滤池没有阀门而得名的。图为重力式无阀滤池结构示意图。

含有一定浊度的原水通过高位进水分配槽由进水管经挡板进入滤料层，过滤后的水由连通渠进入水箱并从出水管排出净化水。当滤层截留物多，阻力变大时，水由虹吸上升管上升，当水位达到虹吸辅助管口时，水便从此管中急剧下落，并将虹吸管内的空气抽走，使管内形成真空，虹吸上升管中水位继续上升。此时虹吸下降管将水封井中的水也吸上至一定高度，当虹吸上升管中水与虹吸下降管中上升的水相汇合时，虹吸即形成，水流便冲出管口流入水封井排出，反冲洗即开始。因为虹吸流量为进水流量的6倍，一旦虹吸形成，进水管来的水立即被带入虹吸管，水箱中水也立即通过连通渠沿着过滤相反的方向，自下而上地经过滤池，自动进行冲洗。冲洗水经虹吸上升管流到水封井中排出。当水箱中水位降到虹吸破坏斗缘口以下时，

2 虹吸破坏管即将斗中水吸光，管口露出水面，空气便大量由破坏管进入虹吸管，破坏虹吸，反冲洗即停止，过滤又重新开
