1
一． 设计原始资料
1. 净产水量：3000m3/d
2. 水源为河水
3. （1）最高浑浊度为2000NTU
（2）碱度为5mg/L
（3）总硬度：月平均最高368mg/L, 月平均最低156mg/L
（4）PH值：6.9—7.6
（5）色度：12度
（6）大肠菌群数：1800CFU/100ml
（7）水温：月平均最高27.7℃月平均最低6.9℃
4．净化出水要求：达到《国家生活饮用水卫生标准》（GB5749-2006）要求。
5．净水厂地形图：比例尺1：200
6．地形资料：拟建水厂厂址地形平坦，地质为砂质粘土，地基承载力特征值fa=600kPa,无地下水
7．各种材料均可供应。
二、水厂工艺流程选择
（一）．确定净水厂的设计水量
根据GB50013—2006规定：水处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。
水厂自用水率应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定，一般可采用设计水量的5％～10％。当滤池反冲洗水采取回用时，自用水率可适当减小。
2
考虑滤池反冲洗水采取回用及用水安全，自用水率取8%
则设计水量G=000×(1+0.08)=3000 m3/d
（二）确定净水厂工艺流程和净化构筑物的型式
原水的含沙量或色度、有机物、致突变前体物等含量较高，臭味明显或为改善凝聚效果，可在常规处理前增设预处理。原水来自河水含沙量较低，色度12度，满足GB5749-2006 《生活饮用水卫生标准》，可以不进行原水的预处理。
设计工艺流程：
取水→一级泵站→管式静态混合器→穿孔旋流絮凝池→斜管沉淀池→无阀滤池→消毒剂→清水池→二级泵站→用户
三、混凝剂的投配
根据最高浊度，此河水水质与长江水类似，则混凝剂PAC采用碱式氯化铝（含三氧化二铝10%），投加量最高为20mg/L,无需助凝剂。沉淀或澄清时间1.2h。每天工作时间为18h。
1.溶解池W1和溶液池W2的确定
1.已知条件
（1）设计水量 净产水量41.7m3/h，滤池分两格，每格净产水量20.85m3/h。滤池冲
洗耗水量按产水量的4%计，则每格设计水量为： 320.851.0421.67(/)6.02(/)QmhLs
(2)设计参数
主要设计参数见表1-1。 表1-1 设计参数 参数名称 单位 数 值
流速 m/h v=10
平均冲洗强度 2/()Lsm q=15
冲洗历时 min T=4
期终允许水头损失 m H终=1.7
排水井堰口标高 m -0.9
滤池入土深度 m -0.7
2.设计计算
（1）滤池面积 计算见表1-2。
表1-2 滤池面积计算
项目 关系式 计算值
所需过滤面积/m2 F1=Q/v 2．17 以0.3m为腰长的等腰直角三角形联通管的面积/m2 F2=0.32/2 0.045
所需滤池总面积/m2 F=F1+4F2 2.35
正方形滤池的边长/m L=F 1.53
(2)滤池高度
计算见表1-3。 表1-3 滤池高度计算 项 目 单位 计算值
底部集水区高度 m 0.30
滤板厚度 m 0.12
承托层厚度 m 0.10
滤料层厚度 m 0.70
浑水区高度 m 0.38
顶盖高度 m 0.35
冲洗水箱高度（两格合用）
11(60)/(21000)(15460)/(21000)1.80qFtF
考虑到冲洗水箱隔墙上连通孔的水头损失0.05m,水箱高取 m 1.85
超高 m 0.15
滤池总高度 m 3.95
（3）进水分配箱
流速采用0.05m/s
面积F分=Q/0.05=0.00602/0.05=0.1204m2
采用正方形，边长0.350.35mm
(4)进水管
流量Q=6.02(L/s)
(5)几个控制标高
①滤池出水口标高 滤池出水口标高=滤池总高度-滤池入土深度-超高
=3.95-0.70-0.15=3.10m
②虹吸辅助管管口标高

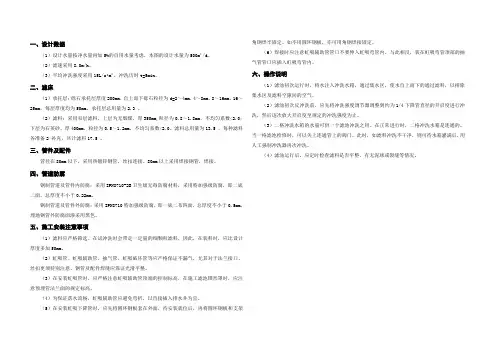

无阀滤池的工作原理
无阀滤池是种不需要阀门的快滤池，无阀滤池在运行的过程中，出水的水位保持恒定不变，进水的水位则随着滤层水头损失阀增加而不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，就开始自动滤层反冲洗，冲洗掉废水沿虹吸管排出池外。
无阀滤池的技术特点
1、不需要水压、电力和压缩空气等提供动力，所有的工作环节都由过滤器自行控制。
2、内设有强制冲洗系统，如果滤池水头的损失还未达到允许值，而因某种原因需要提前冲洗时，可进行人工强制冲洗。
3、免维护，没有磨损。
4、无阀滤池无需设置大型闸门，它可以自动冲洗，管理方便。
无阀滤池的适用范围
无阀滤池主要适用于各种地表水的净化处理,将浑浊度小于3000毫升/升处理后供给生活用水或工业用水,也可将冷却水、矿井水、循环水等工业废水净化后再利用,提高水的重复使用率。无阀滤池主要适用于纺织印染厂、化工厂、橡胶厂、钢铁厂、电厂、化纤厂、煤矿等各行业的工业用水以及小型水厂生活用水。 需要注意的是在使用无阀滤池时,必须在其前面加一道沉淀池,经过絮凝沉淀的水,然后才能到无阀滤池过滤,要不然滤池的过滤滤料介质将很容易被太多的悬浮物污染和滤层混乱,从而减少了过滤的效果。
设备操作说明无阀滤池
一、产品概述
无阀滤池是一种用于水处理的设备，主要功能是过滤水中的杂质和污染物。与传统的滤池相比，无阀滤池采用无阀设计，操作更加简便，维护更加方便。
二、设备组成
无阀滤池主要由以下几个部分组成：
1. 滤筒：由耐酸碱材料制成，能够有效过滤水中的杂质。滤筒具有一定的寿命，需要定期更换。
2. 进水口：将待处理的水引入滤筒进行过滤。
3. 出水口：经过滤处理后的水从出水口排出。
4. 固定支架：用于固定滤筒，保证设备的稳定性。
三、操作步骤
1. 安装设备：将无阀滤池安装在合适的位置，确保设备固定稳定。 2. 连接水源：将待处理的水源通过进水口接入滤池。
3. 开启水源：打开水源的进水阀门，让水流进入滤池。
4. 检查滤筒：定期检查滤筒，如果发现滤网已经积满杂质，需要及时更换滤筒。
5. 关闭水源：当需要停止过滤时，关闭水源的进水阀门。
6. 清洗滤筒：当滤筒积满杂质时，需要进行清洗。将滤筒取出，用清水冲洗干净，确保滤网无杂质。
7. 定期维护：每隔一段时间，需要对设备进行检查和维护，确保设备的正常运行。
四、注意事项
1. 请勿使用高浓度酸碱溶液进行清洗滤筒，避免损坏设备和滤筒。
2. 操作时请戴上手套，确保个人的安全。
3. 请定期检查滤筒，及时更换滤筒，保证设备的正常使用。 4. 使用过程中如发现漏水、异常噪音等情况，请立即停用设备并联系售后服务。
五、维护保养
1. 定期清洗滤筒，保持滤网通畅，确保设备的正常运行。
2. 定期检查设备连接处是否松动，如有松动请及时拧紧。
3. 设备停用时，应清理滤筒内的水，防止水垢等污染物的形成。
4. 如有其他维护需求，请联系售后服务进行处理。
六、故障排除
以下是一些常见故障及排除方法：
1. 滤筒堵塞：可能是滤筒内杂质堆积导致，需取出滤筒清洗。
2. 滤筒破损：检查滤筒是否有破损，如有破损需要更换滤筒。
3. 漏水：检查设备连接处是否紧固，如有松动请及时拧紧。
