井用潜水电泵使用说明

一、产品概述

1.用途

QJ系列产品是是伸进提水的重要设备，整个机组潜入水中工作。将地下水提取到地表，是生活用水、矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观。

2.特点

（1）单级扬程高，单机泵壳高度矮，缩短整机的高度增加了运行的稳定性。

（2）泵轴直径远大于国标直径，增加提取超级深井水源的安全系数。

（3）铸件采用HT200超级深井泵壳采用球墨铸铁或铸钢提高泵壳的承压系数。

（4）逆止阀从根本上避免了超级深 井潜水泵因听绷铈回水水锤冲击力过大而造成的阀体断裂机组吊井的弊端。

（5）轴向力小增加粒机组的使用寿命，提高了机组效率。

二、使用条件

1、电源要求：

（1）额定电源电压380V（660V、3000V、6000V）±5％频率为50HZ或者60HZ±1％

（根据用户需求定制），电机终端额定电压应保证在额定电压的允许偏差范围之内。

（2）变压器的负载功率不应超过其容量的75%

2、水质的要求：

（1）一般无腐蚀性清水

（2）水中含沙量不大于0.01%

（3）酸碱度PH值在6.5-8.5的范围内

（4）水中氯离子含量不大于400mg/L

（5）硫化氢含量不大于1.5mg/L

（6）水温不高于40℃

（7）电机腔内必须注满清水

（8）水泵的首级叶轮至少浸入动水位3米以下，电泵机组进入井水位以下不得大于70米，点击底部距离井底不得小于5米

三、水泵选型指南

水泵的选型非常重要，若选型不当，将造成水泵使用寿命的减少及电能的消耗。

合集下载

200QJ80-88-8

200QJ80-88-8

长沙自平衡多级泵厂家宏力水泵整理

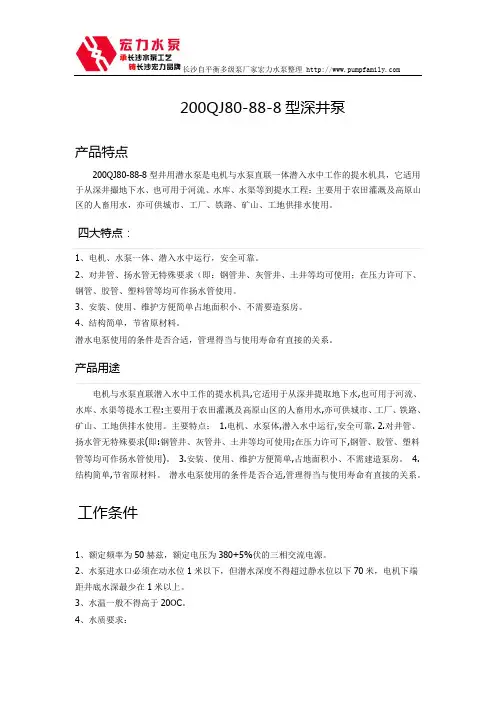

200QJ80-88-8型深井泵

产品特点

200QJ80-88-8型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

四大特点：

1、电机、水泵一体、潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用。

3、安装、使用、维护方便简单占地面积小、不需要造泵房。

4、结构简单，节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

产品用途

电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点： 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

工作条件

1、额定频率为50赫兹，额定电压为380+5%伏的三相交流电源。

2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3、水温一般不得高于20OC。

4、水质要求： 长沙自平衡多级泵厂家宏力水泵整理

（1）水中含砂量不大于0.01%（重量比）；

（2）PH值在6.5~8.5范围；

（3）氯离子含量不大于400毫克/升

5、要求井正直、进壁光滑，不得有蟛管错开。

结构说明

1、200QJ80-88-8型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

200qj深井潜水泵

200qj深井潜水泵

200qj深井潜水泵

200qj深井潜水泵

一、200qj深井潜水泵型号说明

例如：200QJ80-160

200——井径不小于200毫米。

Q——潜水的(汉语拼音的打头字母);

J——井用(汉语拼音的打头字母);

80——流量是40m3/h ;

160——扬程是160米;

二、200qj深井潜水泵适用范围

200qj深井潜水泵适用于农田灌溉，工业提取水源，矿用抢险，城市生活供水，电厂冷却水提取，钢厂，井用，池子中用。包括矿山抢险、建设施工排、水农业排灌、工业水循环、城乡居民引用水供应，甚至抢险救灾等等。

三、200qj深井潜水泵材料

叶轮：铸铁HT200或不锈钢304/316/316L或锡青铜材质

泵壳：铸铁HT200或不锈钢

泵轴：冷拉钢镀铬或不锈钢2Gr13(1050℃调质处理，加强扭矩)

电机密封：橡胶密封O形环;机器密封.

电机膨胀调节囊橡胶材质。

四、200qj深井潜水泵设备优点

200qj深井潜水泵安装方便，在现场可以迅速安装并投入使用

电机水润滑，摩擦力小，噪音极小。

内装的止回阀，防止水锤倒流对电机造成危害

单级扬程高，总体上降低了制造成本和客户的经济压力。

五、200qj深井潜水泵允许介质范围

1：无杂质清水，冷冻水/冷却水，雨水，煤矿、铁矿、金属矿等地下涌水，引用水等。 2：允许工作水温范围+5至+25℃

3：固体杂质含量(质量比)不大于0.01%

4：PH值(酸碱度)6.5-8.5

5：机组必须完全侵没水中工作。

六、200qj深井潜水泵电源

380V/50HZ 660V/50HZ

如果客户需要特殊电压或特殊频率时需要提前告知我们。

七、200qj深井潜水泵技术参数：

出水口法兰内径150mm。固定螺栓数量为：8条，型号为16×50(8.8级)，螺栓中心距离210mm.为方便用户安装使用，出厂时特意配备了与机组出水口尺寸一致的配对法兰一片(外径242mm内径150mm厚度20mm)由用户自己现场焊接接泵短管。

250QJ100-36-2

250QJ100-36-2

长沙自平衡多级泵厂家宏力水泵整理

250QJ100-36-2型深井泵

产品特点

250QJ100-36-2型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

四大特点：

1、电机、水泵一体、潜入水中运行，安全可靠。

2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用。

3、安装、使用、维护方便简单占地面积小、不需要造泵房。

4、结构简单，节省原材料。

潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

产品用途

电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。主要特点： 1.电机、水泵体,潜入水中运行,安全可靠. 2.对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下,钢管、胶管、塑料管等均可作扬水管使用)。 3.安装、使用、维护方便简单,占地面积小、不需建造泵房。 4.结构简单,节省原材料。 潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。

工作条件

1、额定频率为50赫兹，额定电压为380+5%伏的三相交流电源。

2、水泵进水口必须在动水位1米以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。

3、水温一般不得高于20OC。

4、水质要求： 长沙自平衡多级泵厂家宏力水泵整理

（1）水中含砂量不大于0.01%（重量比）；

（2）PH值在6.5~8.5范围；

（3）氯离子含量不大于400毫克/升

5、要求井正直、进壁光滑，不得有蟛管错开。

结构说明

1、250QJ100-36-2型潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。

潜水泵型号及参数说明

潜水泵型号及参数说明

潜水泵型号及参数说明

潜的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示（潜井的首字母），80表示流量为80m3/h（即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。

型号说明：

□ - WQ D - □ - □ - □

| | | | | | 电机功率(KW)

| | | | | 额定扬程(m)

| | | | 额定流量(m3/h)

| | | 配单相电机(配三相不标注)

| | 污水潜水电泵

| 口径

以下是一些常见潜及参数的说明表格仅供参考

型号

功率

（kw） 电压

（v） 扬程

（m） 流量

（m3/h） 配管

（mm）

型号 功率

（kw） 电压

（v） 扬程

（m） 流量

（m3/h） 配管

（mm）

QDX1.5-16-0.37 0.37 220 16 1.5 25 QDX40-8-1.5 1.5 220 8 40 80 QDX1.5-26-0.37 0.37 220 26 1.5 25 QDX65-4.5-1.5 1.5 220 4.5 65 100 QDX3-14-0.37 0.37 220 14 3 25 QDX100-3-1.5 1.5 220 3 100 160 QDX1.5-28-0.40 0.40 220 28 1.5 25 QDX6-40-2.2 2.2 220 40 6 40 QDX3-15-0.40 0.40 220 15 3 25 QDX10-32-2.2 2.2 220 32 10 50 QDX1.5-32-0.55 0.55 220 32 1.5 25 QDX25-17-2.2 2.2 220 17 25 65 QDX3-18-0.55 0.55 220 18 3 32 QDX40-10-2.2 2.2 220 10 40 80 QDX5-16-0.55 0.55 220 16 5 40 QDX65-7-2.2 2.2 220 7 65 100 QDX6-14-0.55 0.55 220 14 6 40 QDX100-4.5-2.2 2.2 220 4.5 100 160 QDX10-10-0.55 0.55 220 10 10 50 QX6-18-0.75 0.75 380 18 6 40 QDX1.5-32-0.75 0.75 220 32 1.5 25 QX15-10-0.75 0.75 380 10 15 50 QDX3-24-0.75 0.75 220 24 3 32 QX25-6-0.75 0.75 380 6 25 65 QDX6-18-0.75 0.75 220 18 6 40 QX40-4-0.75 0.75 380 4 40 80 QDX10-15-0.75 0.75 220 15 10 50 QX3-30-1.1 1.1 380 30 3 32 QDX15-10-0.75 0.75 220 10 15 50 QX6-24-1.1 1.1 380 24 6 40 QDX20-10-0.75 0.75 220 10 20 65 QX10-18-1.1 1.1 380 18 10 50 QDX25-6-0.75 0.75 220 6 25 65 QX15-14-1.1 1.1 380 14 15 50 QDX40-3.5-0.75 0.75 220 3.5 40 80 QX25-9-1.1 1.1 380 9 25 65 QDX1.5-35-0.85 0.85 220 35 1.5 25 QX40-5.5-1.1 1.1 380 5.5 40 80 QDX3-28-0.85 0.85 220 28 3 32 QX65-3.5-1.1 1.1 380 3.5 65 100 QDX6-24-0.85 0.85 220 24 6 40 QX6-32-1.5 1.5 380 32 6 40 QDX10-16-0.85 0.85 220 16 10 50 QX10-24-1.5 1.5 380 24 10 50 QDX25-10-0.85 0.85 220 10 25 65 QX15-18-1.5 1.5 380 18 15 50 QDX3-30-1.1 1.1 220 30 3 32 QX25-12-1.5 1.5 380 12 25 65 QDX6-24-1.1 1.1 220 24 6 40 QX40-8-1.5 1.5 380 8 40 80 QDX10-18-1.1 1.1 220 18 10 50 QX65-4.5-1.5 1.5 380 4.5 65 100 QDX15-14-1.1 1.1 220 14 15 50 QX100-3-1.5 1.5 380 3 100 160 QDX25-9-1.1 1.1 220 9 25 63 QX6-40-2.2 1.5 380 40 6 40 QDX40-5.5-1.1 1.1 220 5.5 40 80 QX10-32-2.2 2.2 380 32 10 50 QDX65-3.5-1.1 1.1 220 3.5 65 100 QX25-17-2.2 2.2 380 17 25 65 QDX6-32-1.5 1.5 220 32 6 40 QX40-10-2.2 2.2 380 10 40 80 QDX10-24-1.5 1.5 220 24 10 50 QX65-7-2.2 2.2 380 7 65 100 QDX15-18-1.5 1.5 220 18 15 50 QX100-4.5-2.2 2.2 380 4.5 100 160 QDX25-12-1.5 1.5 220 12 25 65 以上表格中电源频率50Hz 同步转速2860r/min
