QJ型潜水泵型号意义及特点

  • 格式：docx
  • 大小：37.01 KB
  • 文档页数：2

QJ型潜水泵型号意义及特点

一、型号意义：

1.Q代表潜水泵的名称简称，即“潜水”。

2.J代表井用潜水泵，即适用于从井中提取水的泵器。

3.数字1表示泵的阶段数，即单级泵，表示潜水泵的叶轮设计为单级。

4.数字6表示泵的流量范围，即最大流量为6m³/h。

5.数字0表示泵的额定扬程范围为0m。

6.数字1表示泵的额定电机功率范围为1kW。

二、特点：

1.结构紧凑：QJ型潜水泵的结构设计紧凑，占据较小的空间，方便安装和维修。

2.体积小巧：由于是潜入水中工作，QJ型潜水泵的体积相对较小，适合于空间有限的场所。

3.无泄漏：潜水泵工作时，水和泵体之间是完全密闭的，不会发生泄漏现象，避免了污水外渗和对环境的污染。

4.减少噪音：潜水泵工作时，泵体和水中相互接触，减少了由于传统水泵机组震动而导致的噪音。

5.可靠性高：潜水泵经过密封处理，防止沉水、潜水泵的启动和停止时间减少了，泵的寿命长，性能可靠。 6.安全性强：潜水泵的驱动部分和工作部分相互隔离，潜水泵会根据设定的浸泡水位自动启动和停止。

7.操作简便：潜水泵采用自动控制系统，可以方便地进行远程操作和维护。

8.节能环保：潜水泵采用高效节能的电机，能够有效地降低能耗，并且由于工作在水中，避免了传统水泵运行时产生的噪音和振动。

9.适应性强：QJ型潜水泵适用于各种不同规格和深度的水井，能够满足不同需求。

总结起来，QJ型潜水泵的型号意义和特点主要是基于其适用于井用的潜水泵，并且具有结构紧凑、体积小巧、高可靠性、安全性强、操作简便、节能环保、适应性强等特点。

合集下载

200qj深井潜水泵

200qj深井潜水泵

200qj深井潜水泵

200qj深井潜水泵

一、200qj深井潜水泵型号说明

例如：200QJ80-160

200——井径不小于200毫米。

Q——潜水的(汉语拼音的打头字母);

J——井用(汉语拼音的打头字母);

80——流量是40m3/h ;

160——扬程是160米;

二、200qj深井潜水泵适用范围

200qj深井潜水泵适用于农田灌溉，工业提取水源，矿用抢险，城市生活供水，电厂冷却水提取，钢厂，井用，池子中用。包括矿山抢险、建设施工排、水农业排灌、工业水循环、城乡居民引用水供应，甚至抢险救灾等等。

三、200qj深井潜水泵材料

叶轮：铸铁HT200或不锈钢304/316/316L或锡青铜材质

泵壳：铸铁HT200或不锈钢

泵轴：冷拉钢镀铬或不锈钢2Gr13(1050℃调质处理，加强扭矩)

电机密封：橡胶密封O形环;机器密封.

电机膨胀调节囊橡胶材质。

四、200qj深井潜水泵设备优点

200qj深井潜水泵安装方便，在现场可以迅速安装并投入使用

电机水润滑，摩擦力小，噪音极小。

内装的止回阀，防止水锤倒流对电机造成危害

单级扬程高，总体上降低了制造成本和客户的经济压力。

五、200qj深井潜水泵允许介质范围

1：无杂质清水，冷冻水/冷却水，雨水，煤矿、铁矿、金属矿等地下涌水，引用水等。 2：允许工作水温范围+5至+25℃

3：固体杂质含量(质量比)不大于0.01%

4：PH值(酸碱度)6.5-8.5

5：机组必须完全侵没水中工作。

六、200qj深井潜水泵电源

380V/50HZ 660V/50HZ

如果客户需要特殊电压或特殊频率时需要提前告知我们。

七、200qj深井潜水泵技术参数：

出水口法兰内径150mm。固定螺栓数量为：8条，型号为16×50(8.8级)，螺栓中心距离210mm.为方便用户安装使用，出厂时特意配备了与机组出水口尺寸一致的配对法兰一片(外径242mm内径150mm厚度20mm)由用户自己现场焊接接泵短管。

QJ型潜水深井泵性能全参数

QJ型潜水深井泵性能全参数

实用标准文档

文案大全 QJ型潜水深井泵性能参数：

三、型号意义：

例如：150QJ10-50/7

150-适用最小井径

QJ-深井潜水泵

10-流量(m3/h)

50-总扬程(m)

7-级数

200QJ20-243/18 20方，243米 25KW 单价 7497

型 号 流量

(m3/h) 扬程

(m) 电机功率

(kw) 管路规格

(寸”) 配用电缆 (mm2)

150QJ5-100/14

5 100 3 1.5

3×1.5

150QJ5-150/21 150 4 3×1.5

150QJ5-200/28 200 5.5 3×2.5

150QJ10-50/7

10 50 3

2 3×1.5

150QJ10-78/11 78 4 3×2.5

150QJ10-100/14 100 5.5 3×4

150QJ10-128/18 128 7.5 3×4

150QJ10-150/21 150 7.5 3×4

150QJ15-45/6

15 45 3 3×1.5

150QJ15-60/8 60 5.5 3×1.5

150QJ15-75/10 75 5.5 3×1.5

150QJ15-84/11 84 7.5 3×4

150QJ15-91/12 91 7.5 3×4

150QJ15-104/14 104 9.2 3×4

150QJ15-114/15 114 9.2 3×4

150QJ15-130/17 130 11 3×6

150QJ15-150/20 150 13 3×6

150QJ15-165/22 165 13 3×6

150QJ15-180/24 180 15 3×6

150QJ20-26/4

20 26 3 3×1.5

150QJ20-33/5 33 3 3×1.5

150QJ20-39/6 39 4 3×1.5

150QJ20-46/7 46 5.5 3×2.5

150QJ20-52/8 52 5.5 3×2.5

井用潜水泵型号及参数

井用潜水泵型号及参数

井用潜水泵型号及参数

井用潜水泵是一种以潜水方式工作的水泵，主要用于从井中抽取地下水或其他液体。它一般由电机、泵体、联轴器、导叶管路、减振或减震装置等组成。不同型号的井用潜水泵具有不同的参数，本文将介绍几个常见的井用潜水泵型号及其参数。

1.QJ型井用潜水泵

QJ型井用潜水泵是一种多级离心潜水泵，适用于较深的井。其主要参数包括：

-流量：1~600m³/h

-扬程：5~600m

-功率：0.37~185kW

-电压：380V

- 进口直径：32~150mm

- 出口直径：32~150mm

- 转速：2850r/min

2.QJD型井用潜水泵

QJD型井用潜水泵是一种小型单级离心潜水泵，适用于浅井。其主要参数包括：

-流量：0.5~3.2m³/h

-扬程：10~95m -功率：0.25~0.75kW

-电压：220V

- 进口直径：25~32mm

- 出口直径：25~32mm

- 转速：2850r/min

3.QJR型井用热水泵

QJR型井用热水泵是一种常用的高温潜水泵，适用于地热井等高温液体的抽取。其主要参数包括：

-流量：5~250m³/h

-扬程：10~900m

-功率：2.2~800kW

-电压：380V

- 进口直径：40~350mm

- 出口直径：40~350mm

- 转速：2950r/min

4.QY型井用潜水泵

QY型井用潜水泵是一种用于清洁水的单级离心潜水泵，适用于家庭或工业用途。其主要参数包括：

-流量：2~16m³/h -扬程：13~120m

-功率：0.37~1.1kW

-电压：220V

- 进口直径：25~40mm

- 出口直径：25~40mm

- 转速：2850r/min

井用潜水泵的型号及参数根据不同的使用需求和井口情况进行选择。使用者在选购井用潜水泵时，需要根据井的深度、水位、需求流量和扬程等因素来确定合适的型号和参数。同时，在使用过程中也需要根据实际情况进行维护保养，确保泵的正常运行和使用寿命。

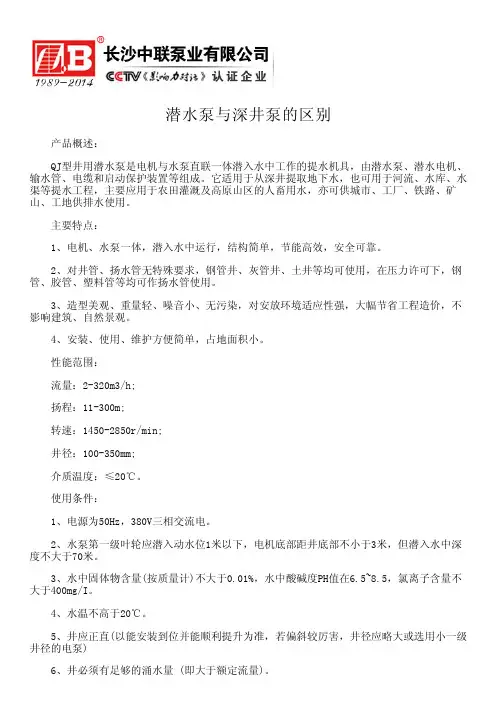

潜水泵与深井泵的区别

潜水泵与深井泵的区别

潜水泵与深井泵的区别

产品概述：

QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，由潜水泵、潜水电机、输水管、电缆和启动保护装置等组成。它适用于从深井提取地下水，也可用于河流、水库、水渠等提水工程，主要应用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

主要特点：

1、电机、水泵一体，潜入水中运行，结构简单，节能高效，安全可靠。

2、对井管、扬水管无特殊要求，钢管井、灰管井、土井等均可使用，在压力许可下，钢管、胶管、塑料管等均可作扬水管使用。

3、造型美观、重量轻、噪音小、无污染，对安放环境适应性强，大幅节省工程造价，不影响建筑、自然景观。

4、安装、使用、维护方便简单，占地面积小。

性能范围：

流量：2-320m3/h;

扬程：11-300m;

转速：1450-2850r/min;

井径：100-350mm;

介质温度：≤20℃。

使用条件：

1、电源为50Hz，380V三相交流电。

2、水泵第一级叶轮应潜入动水位1米以下，电机底部距井底部不小于3米，但潜入水中深度不大于70米。

3、水中固体物含量(按质量计)不大于0.01%，水中酸碱度PH值在6.5~8.5，氯离子含量不大于400mg/I。

4、水温不高于20℃。

5、井应正直(以能安装到位并能顺利提升为准，若偏斜较厉害，井径应略大或选用小一级井径的电泵)

6、井必须有足够的涌水量 (即大于额定流量)。
