沥青路面裂缝的原因分析及防治措施1.外界环境因素：气候变化是最常见的外界因素。
夏季高温日照下，路面沥青会膨胀，冬季低温下则会收缩，这种温差的频繁变化使得路面沥青易于开裂。
此外，雨水渗入路面裂缝，冻融循环作用也会导致路面开裂。
2.施工质量问题：不合理的施工方式和工艺也是裂缝形成的一个重要原因。
比如施工时沥青材料的温度不能掌控好、路面厚度不均匀、基层处理不到位等问题都会引起路面开裂。
3.车辆负荷：沥青路面经过长期的交通负荷作用，会造成路面断裂、沉陷等现象。
特别是在路口等交通流量大的地方，车辆频繁的刹车和加速过程中，将给路面带来巨大的拉伸和压缩力，导致沥青路面裂缝。
1.加强施工质量管理：合理的施工方式和工艺是防治沥青路面裂缝的基础。
对沥青的温度和厚度进行控制，确保施工过程中的质量，对基层进行适当的处理，提高沥青路面的承载力和耐久性。
2.路面维护保养：定期对路面进行维护和保养，及时修复和处理出现的裂缝。
采用填料或填充材料对裂缝进行封堵，保证路面的平整和连续性。
3.加强路面排水系统：合理设计和维护路面的排水系统，确保雨水能够迅速排除路面，减少冻融循环对路面的影响。
4.使用改性沥青：改性沥青具有更好的抗裂性能和柔韧性，能够有效减少路面裂缝的产生。
在施工中选用改性沥青进行路面铺设，能够提高路面的抗开裂数。
5.加强交通管理：合理分配车辆负荷，减少交通拥堵和交通变道，避免车辆频繁刹车和加速，减少对路面的损害。
综上所述，沥青路面裂缝的原因有多种，需要从施工质量、路面维护和车辆管理等多个方面进行综合治理。
只有加强对路面的质量和维护管理，才能够延长沥青路面的使用寿命，提高交通道路的安全性和舒适度。

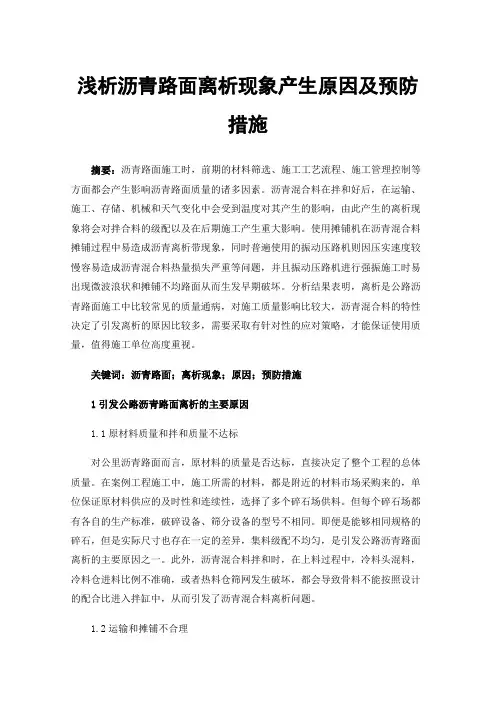

浅析沥青路面离析现象产生原因及预防措施摘要：沥青路面施工时，前期的材料筛选、施工工艺流程、施工管理控制等方面都会产生影响沥青路面质量的诸多因素。
沥青混合料在拌和好后，在运输、施工、存储、机械和天气变化中会受到温度对其产生的影响，由此产生的离析现象将会对拌合料的级配以及在后期施工产生重大影响。
使用摊铺机在沥青混合料摊铺过程中易造成沥青离析带现象，同时普遍使用的振动压路机则因压实速度较慢容易造成沥青混合料热量损失严重等问题，并且振动压路机进行强振施工时易出现微波浪状和摊铺不均路面从而生发早期破坏。
分析结果表明，离析是公路沥青路面施工中比较常见的质量通病，对施工质量影响比较大，沥青混合料的特性决定了引发离析的原因比较多，需要采取有针对性的应对策略，才能保证使用质量，值得施工单位高度重视。
关键词：沥青路面；离析现象；原因；预防措施1引发公路沥青路面离析的主要原因1.1原材料质量和拌和质量不达标对公里沥青路面而言，原材料的质量是否达标，直接决定了整个工程的总体质量。
在案例工程施工中，施工所需的材料，都是附近的材料市场采购来的，单位保证原材料供应的及时性和连续性，选择了多个碎石场供料。
但每个碎石场都有各自的生产标准，破碎设备、筛分设备的型号不相同。
即便是能够相同规格的碎石，但是实际尺寸也存在一定的差异，集料级配不均匀，是引发公路沥青路面离析的主要原因之一。
此外，沥青混合料拌和时，在上料过程中，冷料头混料，冷料仓进料比例不准确，或者热料仓筛网发生破坏，都会导致骨料不能按照设计的配合比进入拌缸中，从而引发了沥青混合料离析问题。
1.2运输和摊铺不合理沥青混合料从贮料仓向运输车辆上装载时，如果装载下落的高度过高，会导致粒径比较大的骨料在自重的作用下，滚落到车厢附近，而粒径比较小的骨料，则停留车辆中心处，形成了骨料离析。
从运输车辆向摊铺机中卸料时，大骨料会滚落到摊铺机受料斗两边，而小骨料则停留在摊铺机中间，会再次形成骨料离析。
沥青混合料离析的问题早已引起国内外公路工程技术人员的高度重视,离析现象严重地影响了路面的强度、耐久性、平整度及表面质量,缩短了道路使用寿命,造成了巨大的经济损失。
事实证明,如果对施工过程进行科学合理的控制,则可以有效减少离析现象的发生,从而大大提高沥青路面的质量。
一、离析产生的原因1.沥青混合料的结构类型混合料类型是离析的内因,一般来说,混合料中集料最大粒径越大,离析的可能性越大;集料级配曲线接近最大密度线的混合料,离析的可能性小,与最大密度线成反S形交叉的级配最容易离析,间断级配比连续级配更容易离析。
2.原材料的加工、采购、堆放混合料离析同原材料稳定性密切相关,如果所用材料变异性大,导致混合料级配经常变化,就达不到配合比设计要求,因此对占混合料质量90%以上的矿料质量应引起高度重视。
3.沥青混合料的拌合方式(1)冷料仓的堵塞和粗细料分层由于冷料仓的结构采用漏斗型设计,往往造成瓶颈堵塞和粗细料分层,集料排放时致使同一时间的集料不均匀。
(2)混合料离析与细集料表面沥青膜厚度及拌合温度有关。
沥青膜越薄,粗集料间粘性越差,越易离析。
拌合温度也影响混合料粘性,温度越高,沥青粘性越差,越易离析。
(3)拌合速度、卸料高度以及拌缸拌轴转速等也是造成混合料离析的因素之一,转速越快,集料离析越严重。
但在同一时间内转速越低,和易性就越差。
另外,拌缸卸料到斗车的高度也会影响到集料的离析。
4.沥青混合料的摊铺设备及摊铺方式(1)汽车卸料。
摊铺过程中,在车厢两侧较为集中的粗集料卸入摊铺机料斗后,位于料斗两侧,摊铺机的收料斗使得这部分混合料因在最后摊铺,形成一块粗集料离析带。
(2)摊铺宽度。
摊铺机摊铺宽度越大,螺旋布料器运送混合料距离越长,不可避免地会造成粗细集料的离析。
(3)摊铺机收斗。
摊铺机受料斗两侧板上的混合料,一般来说在摊铺每一车料时,基本上停止不动而且粗粒料多、温度下降较快,存在着离析现象,如这部分粗的温度低的料最后在收斗时集中起来摊铺,必然会产生粗糙而离析的路面。

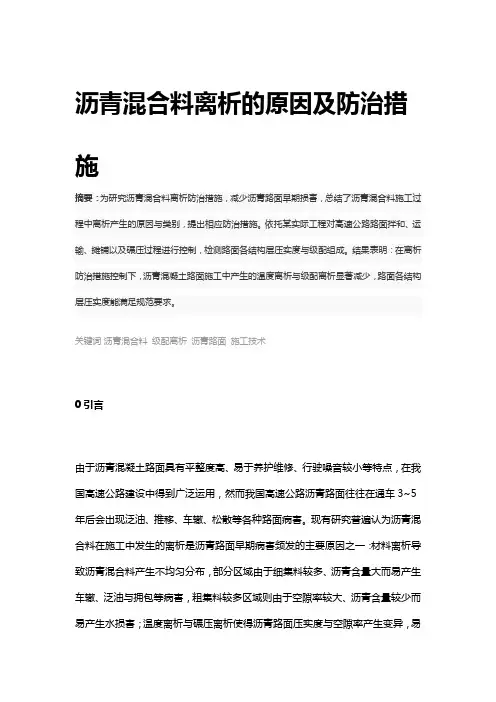

沥青混合料离析的原因及防治措施摘要：为研究沥青混合料离析防治措施，减少沥青路面早期损害，总结了沥青混合料施工过程中离析产生的原因与类别，提出相应防治措施。
依托某实际工程对高速公路路面拌和、运输、摊铺以及碾压过程进行控制，检测路面各结构层压实度与级配组成。
结果表明：在离析防治措施控制下，沥青混凝土路面施工中产生的温度离析与级配离析显著减少，路面各结构层压实度能满足规范要求。
关键词沥青混合料级配离析沥青路面施工技术0引言由于沥青混凝土路面具有平整度高、易于养护维修、行驶噪音较小等特点，在我国高速公路建设中得到广泛运用，然而我国高速公路沥青路面往往在通车3~5年后会出现泛油、推移、车辙、松散等各种路面病害。
现有研究普遍认为沥青混合料在施工中发生的离析是沥青路面早期病害频发的主要原因之一：材料离析导致沥青混合料产生不均匀分布，部分区域由于细集料较多、沥青含量大而易产生车辙、泛油与拥包等病害，粗集料较多区域则由于空隙率较大、沥青含量较少而易产生水损害；温度离析与碾压离析使得沥青路面压实度与空隙率产生变异，易产生各种早期损害。
因此，为研究沥青混凝土路面离析防治施工技术，本文总结了沥青混合料施工过程中离析的产生原因与类别，提出相应防治措施，对某高速公路沥青路面施工过程进行控制，并对其离析控制效果进行检测分析，对减少沥青路面早期病害、延长道路使用寿命具有积极意义。
1沥青混合料离析分类离析一般指质量稳定、拌和均匀的沥青混合料在施工中级配、体积特征参数产生不均匀变化的现象，大致分为材料离析与温度离析：材料离析一般表现为粗细集料含量、沥青含量、空隙率与设计值产生偏差；温度离析则是由于混合料不同区域存在的温度差异，使得混合料在相同压实功作用下形成不同的空隙率与压实度。
根据沥青混合料离析成因的不同，可细分为以下五类。
（1）级配离析热拌沥青混合料在运输与摊铺过程中，由于沥青黏度较低，使得表面裹覆了沥青的集料颗粒流动阻抗较小，仍具有散体材料的堆积特点。
