运放同相放大电路
运放同相放大电路是一种常见的电路，它可以将输入信号放大并输出。同相放大电路的特点是输入信号与输出信号的相位相同，即输入信号和输出信号都是正弦波，并且它们的相位相同。这种电路通常用于放大低频信号，例如音频信号。
同相放大电路的核心是运放，也称为运算放大器。运放是一种高增益、高输入阻抗、低输出阻抗的电子元件，它可以将微弱的信号放大成较大的信号。运放有两个输入端和一个输出端，其中一个输入端称为非反馈输入端，另一个输入端称为反馈输入端。同相放大电路中，反馈输入端和非反馈输入端都连接到输入信号源，输出端连接到负载。
同相放大电路的工作原理是：输入信号经过非反馈输入端进入运放，经过放大后输出到负载。同时，一部分输出信号通过反馈电路返回到反馈输入端，与输入信号相加后再次进入运放。这样，输出信号就会不断地被放大，直到达到稳定状态。同相放大电路的放大倍数由反馈电路的电阻值决定，电阻值越大，放大倍数越大。
同相放大电路的优点是放大倍数稳定、输入阻抗高、输出阻抗低、频率响应好。它可以用于放大低频信号，例如音频信号，也可以用于放大直流信号。同相放大电路的缺点是放大倍数受电源电压影响、输出信号有一定的失真、对输入信号的幅度和相位有一定的限制。
同相放大电路是一种常见的电路，它可以将输入信号放大并输出。同相放大电路的核心是运放，它具有高增益、高输入阻抗、低输出阻抗的特点。同相放大电路的优点是放大倍数稳定、输入阻抗高、输出阻抗低、频率响应好，缺点是放大倍数受电源电压影响、输出信号有一定的失真、对输入信号的幅度和相位有一定的限制。
第六章集成运算放大器习题及答案
1、由于 ，集成电路常采用直接耦合，因此低频性能好，但存在 。
2、共模抑制比KCMR是 ，因此KCMR越大，表明电路的 。
3、电流源不但可以为差分放大器等放大电路 ，而且可以作为放大电路的 来提高放大电路的电压增益，还可以将差分放大电路双端输出 。
4、一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。（ ）
5、在输入信号作用下，偏置电路改变了各放大管的动态电流。（ ）
6、有源负载可以增大放大电路的输出电流。（ ）
7、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的 （ ）
A.差模放大倍数数值增大 B.抑制共模信号能力增强
C.差模输入电阻增大
8、在差动电路中，若单端输入的差模输入电压为20V，则其共模输入电压为（ ）。
A. 40V B. 20V C. 10V D. 5V
9、电流源的特点是（ ）。
A 交流电阻小，直流电阻大； B交流电阻大，直流电阻小； C. 交流电阻大，直流电阻大； D. 交流电阻小，直流电阻小。
10、关于理想运算放大器的错误叙述是（ ）。
A．输入阻抗为零，输出阻抗也为零； B．输入信号为零时，输出处于零电位； C．频带宽度从零到无穷大； D．开环电压放大倍数无穷大
11、（1）通用型集成运放一般由哪几部分电路组成？每一部分常采用哪种基本电路？对每一部分性能的要求分别是什么？
（2）零点漂移产生的原因是什么？抑制零点漂移的方法是什么?
12、已知一个集成运放的开环差模增益Aid为100dB，最大输出电压峰-峰值Uopp=±10V,计算差模输入电压ui（即u+-u-）为10μV,0.5mV，-200μV时的输出电压u0。
第六章 集成运放组成的运算电路
运算电路
例6-1 例6-2 例6-3 例6-4 例6-5 例6-6 例6-7 例6-8 例6-9
例6-10 例6-11
乘法器电路
例6-12 例6-13 例6-14
非理想运放电路分析
例6-15

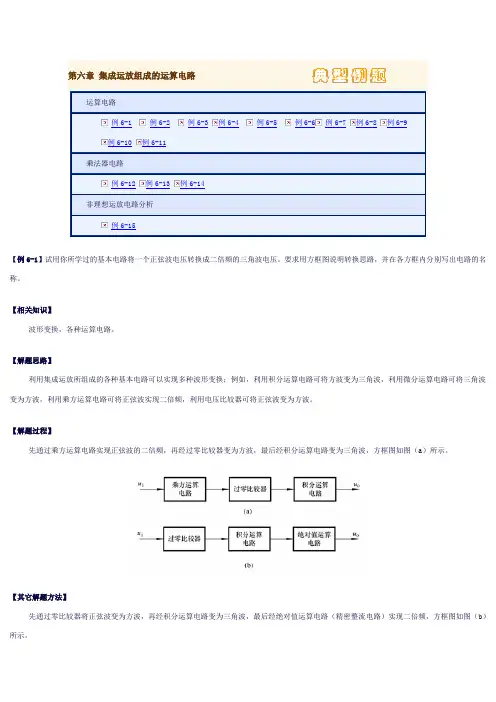

【例6-1】试用你所学过的基本电路将一个正弦波电压转换成二倍频的三角波电压。要求用方框图说明转换思路，并在各方框内分别写出电路的名称。
【相关知识】
波形变换，各种运算电路。
【解题思路】
利用集成运放所组成的各种基本电路可以实现多种波形变换；例如，利用积分运算电路可将方波变为三角波，利用微分运算电路可将三角波变为方波，利用乘方运算电路可将正弦波实现二倍频，利用电压比较器可将正弦波变为方波。
【解题过程】
先通过乘方运算电路实现正弦波的二倍频，再经过零比较器变为方波，最后经积分运算电路变为三角波，方框图如图（a）所示。
【其它解题方法】
先通过零比较器将正弦波变为方波，再经积分运算电路变为三角波，最后经绝对值运算电路（精密整流电路）实现二倍频，方框图如图（b）所示。 实际上，还可以有其它方案，如比较器采用滞回比较器等。
【例6-2】电路如图(a)所示。设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。
（1）若输入信号的波形如图(b)所示，试画出输出电压的波形。
（2）试说明本电路中稳压管的作用。
图(a) 图(b)
【相关知识】
反相输入比例器、稳压管、运放。
【解题思路】
（1）当稳压管截止时，电路为反相比例器。
（2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。
【解题过程】
（1） 当时，稳压管截止，电路的电压增益
故输出电压
当时，稳压管导通，电路的输出电压被限制在，即。根据以上分析，可画出的波形如图(c)所示。
第六章 放大电路中的反馈
自测题
一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（ ）
（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（ ）
（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）
（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（ ）
…
解：（1）× （2）√ （3）× （4）√
二、（四版一）已知交流负反馈有四种组态：
A．电压串联负反馈 B．电压并联负反馈
C．电流串联负反馈 D．电流并联负反馈
选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；
（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；
【
（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；
（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D
三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f uA或f s uA。设图
中所有电容对交流信号均可视为短路。
,
图
解：图（a）所示电路中引入了电流串联负反馈。反馈系数和深度负反馈条件下的电压放大倍数f uA分别为
