信息技术
中图分类号：ＴＰ３９１ ２０１１年第８期
文献标识码：Ａ 文章编号：１００９—２５５２（２０１１）０８～０２３６—０３
集成运算放大器的特性及应用
郭晓玲，明平军
（延安职业技术学院，延安７１６０００）
摘要：集成运算放大器是放大电路中非常重要的元器件，可靠性高，使用方便，随着技术指
标的不断提高，它可当作理想器件来处理．不会造成不可允许的误差。在学习时应熟练掌握它
的线性与非线性特性以及其在信号的运算、处理和电路的比较分析等方面的相关应用。
关键词：集成运放；线性非线性特性；应用
Ｒｅｓｅａｒｃｈ ｏｎ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｉｎｔｅｇｒａｔｅｄ
ｏｐｅｒａｔｉｏｎａｌ ａｍｐｌｉｆｉｅｒ
ＧＵＯ Ｘｉａｏ—ｌｉｎｇ，ＭＩＮＧ Ｐｉｎｇ－ｊｕｎ
（Ｙａｎ’ａｎ Ｖｏｃａｔｉｏｎａｌ＆Ｔｅｃｈｎｉｃａｌ Ｃｏｌｌｅｇｅ，Ｙａｎ’ａｎ ７１６０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎｔｅｇｒａｔｅｄ ｏｐｅｒａｔｉｏｎａｌ ａｍｐｌｉｆｉｅｒ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｍｏｓｔ ｉｍｐｏｒｔａｎｔ ｅｌｅｍｅｎｔｓ ｉｎ ｃｉｒｃｕｉｔ ａｍｐｌｉｆｉｅｒ，ｈａｓ
ｔｈｅ ｈｉｇｈ ｒｅｌｉａｂｉｌｉｔｙ ａｎｄ ｃｏｎｖｅｎｉｅｎｔ ｕｓａｇｅ．Ｗｉｔｈ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｔｅｃｈｎｉｑｕｅ ｉｎｄｅｘ，ｉｔ ｃａｎ ｕｓｅ ａｓ ａｎ
ｉｄｅａｌ ｄｅｖｉｃｅ ａｎｄ ｂｅ ｉｎｃａｐａｂｌｅ ｃａｕｓｉｎｇ ｔｈｅ ｉｒｒｅｖｏｃａｂｌｅ ｅｒｒｏｒ．Ｔｈｅ ｓｔｕｄｅｎｔｓ ｓｈｏｕｌｄ ｂｅ ｐｒｏｆｉｃｉｅｎｔ ｉｎ ｉｔｓ ｌｉｎｅａｒ
ａｎｄ ｎｏｎ—ｌｉｎｅａｒ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｓｉｇｎａｌ ｃａｌｃｕｌａｔｅｄ，ｐｒｏｃｅｓｓｉｎｇ ａｎｄ ｃｉｒｃｕｉｔ ａｎａｌｙｓｉｓ．

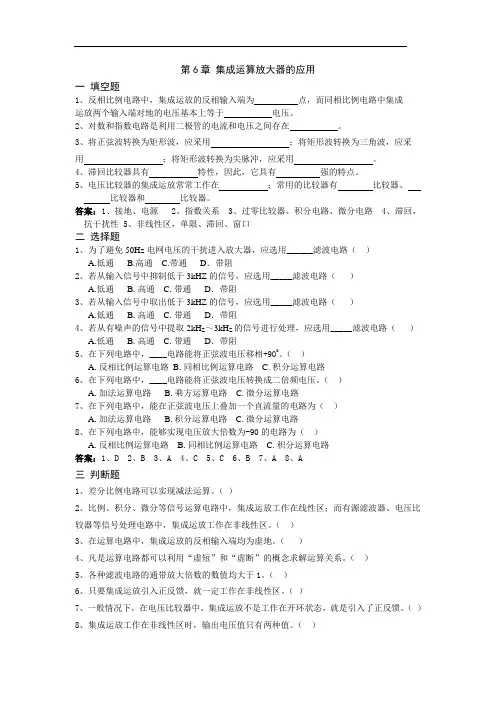

第6章 集成运算放大器的应用
一 填空题
1、反相比例电路中，集成运放的反相输入端为 点，而同相比例电路中集成
运放两个输入端对地的电压基本上等于 电压。
2、对数和指数电路是利用二极管的电流和电压之间存在 。
3、将正弦波转换为矩形波，应采用 ；将矩形波转换为三角波，应采用 ；将矩形波转换为尖脉冲，应采用 。
4、滞回比较器具有 特性，因此，它具有 强的特点。
5、电压比较器的集成运放常常工作在 ；常用的比较器有 比较器、
比较器和 比较器。
答案：1、接地、电源 2、指数关系 3、过零比较器、积分电路、微分电路 4、滞回，抗干扰性 5、非线性区，单限、滞回、窗口
二 选择题
1、为了避免50Hz电网电压的干扰进入放大器，应选用______滤波电路（ ）
A.低通 B.高通 C.带通 D．带阻
2、若从输入信号中抑制低于3kHZ的信号，应选用_____滤波电路（ ）
A.低通 B.高通 C.带通 D．带阻
3、若从输入信号中取出低于3kHZ的信号，应选用_____滤波电路（ ）
A.低通 B.高通 C.带通 D．带阻
4、若从有噪声的信号中提取2kHZ～3kHZ的信号进行处理，应选用_____滤波电路（ ）
A.低通 B.高通 C.带通 D．带阻
5、在下列电路中，____电路能将正弦波电压移相+900。（ ）
A.反相比例运算电路 B.同相比例运算电路 C.积分运算电路
6、在下列电路中，____电路能将正弦波电压转换成二倍频电压。（ ）
A.加法运算电路 B.乘方运算电路 C.微分运算电路
7、在下列电路中，能在正弦波电压上叠加一个直流量的电路为（ ）
模电实验及课程设计
集成运算放大器的综合设计与应用
2014-12-13
集成运算放大器的综合设计与应用
一、实验要求：
使用一片通用四运放芯片LM324 组成电路框图见图1，实现下述功能：
图1
1. 使用低频信号源产生10 0.5 200ippUVfHz， 的正弦波信号，加至加法器输入端。
2. 自制三角波产生器产生0.55%1ppTmsVV（），的类似三角波信号1ou，并加至加法器的另一输入端。
3. 自制加法器，使其输出电压211 6iioUUU。
4. 自制选频滤波器，滤除1ou频率分量，得到峰峰值等于6V 的正弦信号22oouu，用示波器观察无明显失真。
5. 将1ou和2ou 送入自制比较器，其输出在1K负载上得到峰峰值为1V 的输出电压3ou。
二、电路设计及参数计算：
1) 类三角波发生器
由于运放数量的限制，无法构造双运放的常规三角波发生器，这里采用一阶积分电路，当时间常数足够大时，积分曲线可近似为直线积分。根据这样的思路，可以采用单运放的方波产生器，带动积分电路方式产生类三角波。
单运放的方波产生器即一个正反馈的双门限滞回比较器。反向端输入，输入信号也为一个简单积分电路，输出信号即为充电电压， U1ALM324AD321141VEE-5VVCC5Vc110nFR39.86kΩR29.81kΩIO2C2100nFR450kΩKey=B50 %R150kΩKey=A50 %
周期为211322ln(1)RTRCR；取11110;25(50)CnFRkRk为的滑动变阻器
周期要求为30.510Ts，令3-932321225101010ln(1)=0.510RTRf
得230.859RR，不妨取22331==10RRRkR；；
1R为50k的滑动变阻器，可以根据实际情况调节三角波频率。
对于无源积分电路，以充电时为例222242()()(0)()tccccutUUUeRC
第4章 集成运算放大电路
89 一、选择题
(05 分)1.选择填空。
1．差分放大电路是为了＿＿而设置的（A．提高放大倍数，B．提高输入电阻，C．抑制温漂），它主要通过＿＿来实现。（D．增加一级放大电路，E．采用两个输入端，F ．利用参数对称的对管）。
2．在长尾式的差分放大电路中，Re的主要作用是＿＿。
（A．提高差模电压放大倍数，B．抑制零漂，C．增大差模输入电阻）
3．在长尾式的差分放大电路中，Re对＿＿有负反馈作用。
（A．差模信号，B．共模信号，C．任意信号）
4．差分放大电路利用恒流源代替Re是为了＿＿。
（A．提高差模电压放大倍数，B．提高共模电压放大倍数，C．提高共模抑制比）
5．具有理想电流源的差分放大电路，采用不同的连接方式，其共模抑制比＿＿。
（A．均为无穷大，B．均为无穷小 ，C．不相同）
(06 分)2.差动放大电路如左下图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大，B．减小，C．基本不变）。
1．若Re减小，则静态工作电流IC2＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿；
2．若Rc减小，则静态工作电流IC2＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。
(06 分)3.差分放大电路如右上图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大，B．减小，C．基本不变）。
1．若Re增大，则静态工作电流IC1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。
2．若Rc减小，则静态工作电流IC1＿＿，差模电压放大倍数＿＿，共模电压放大倍数＿＿。 第4章 集成运算放大电路
90
(06 分)4.差分放大电路如左下图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。试选择正确答案填空（答案：A．增大，B．减小，C．基本不变）。
