铝合金格栅施工方案

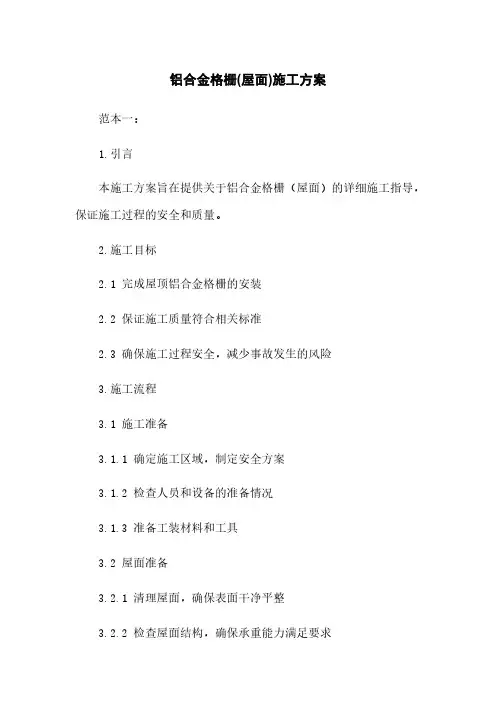

铝合金格栅(屋面)施工方案

范本一：

1.引言

本施工方案旨在提供关于铝合金格栅（屋面）的详细施工指导，保证施工过程的安全和质量。

2.施工目标

2.1 完成屋顶铝合金格栅的安装

2.2 保证施工质量符合相关标准

2.3 确保施工过程安全，减少事故发生的风险

3.施工流程

3.1 施工准备

3.1.1 确定施工区域，制定安全方案

3.1.2 检查人员和设备的准备情况

3.1.3 准备工装材料和工具

3.2 屋面准备

3.2.1 清理屋面，确保表面干净平整

3.2.2 检查屋面结构，确保承重能力满足要求3.2.3 铺设防水层，防止屋面渗漏

3.3 格栅安装

3.3.1 根据设计图纸进行铝合金格栅的定位

3.3.2 按照规定的间距和排列方式安装格栅

3.3.3 使用专用工具进行连接和固定

3.4 检测和验收

3.4.1 对安装完成的格栅进行质量检测

3.4.2 修复发现的问题，确保施工质量符合要求

3.4.3 进行最终验收，确认屋顶铝合金格栅的安装符合规范

4.施工安全

4.1 施工现场要配备合适的防护设备

4.2 操作人员必须经过相应培训和持证上岗

4.3 定期检查和维护施工设备

4.4 在施工过程中严禁吸烟和明火作业

4.5 遵守相关的安全操作规程，及时向上级汇报工作进展和安全情况

5.附件附件1：设计图纸

附件2：铝合金格栅材料清单

附件3：施工设备清单

6.法律名词及注释

6.1 标准：相关行业标准和规范

6.2 安全操作规程：涉及施工安全的相关规范和操作指导

6.3 防水层：用于防止屋面渗漏的层材

6.4 承重能力：结构物承受荷载的能力

范本二：

1.背景

本文档旨在提供铝合金格栅（屋面）施工方案，以确保施工过程的顺利进行和施工质量的保证。

2.施工目标

2.1 完成屋顶铝合金格栅的安装工作

2.2 确保施工质量达到相关标准和要求

2.3 提高施工效率，减少施工周期

3.施工流程3.1 施工准备

3.1.1 制定详细的施工计划和进度安排

3.1.2 检查施工区域环境是否符合施工要求

一、工程概况

本工程为某住宅小区屋面格栅施工项目，屋面面积共计10000平方米。屋面格栅采用铝合金材料，具有良好的耐腐蚀性、轻便、美观等特点。为确保工程质量和施工进度，特制定本施工方案。

二、施工准备

1. 材料准备

（1）铝合金格栅板：材质应符合设计要求，尺寸、厚度、表面处理等均需满足规范要求。

（2）铝合金边龙骨：材质应符合设计要求，尺寸、厚度、表面处理等均需满足规范要求。

（3）吊挂件：材质应符合设计要求，具有足够的承载能力。

（4）辅料：6吊筋、角钢、金属膨胀管等。

2. 工具准备

（1）电动扳手、手电钻、冲击钻、线锯等。

（2）测量工具：水准仪、经纬仪、卷尺等。

（3）焊接设备：电焊机、气焊机等。

3. 人员准备

（1）施工人员：包括技术负责人、施工员、质量员、安全员等。

（2）施工班组：包括电工、焊工、木工等。

三、施工工艺流程

1. 施工测量

（1）根据设计图纸，进行屋面格栅的定位测量。

（2）确定格栅的安装位置、尺寸和间距。

2. 龙骨安装

（1）在屋面结构上，根据测量结果，用冲击钻打孔，安装金属膨胀管。 （2）将铝合金边龙骨与金属膨胀管连接，固定牢固。

3. 格栅安装

（1）将铝合金格栅板按设计要求，固定在铝合金边龙骨上。

（2）格栅板应与龙骨平行，安装牢固。

4. 焊接

（1）对格栅板与龙骨的连接处进行焊接，确保连接牢固。

（2）焊接过程中，注意保护焊接区域，防止烫伤。

5. 检查验收

（1）对安装完成的格栅进行检查，确保安装位置、尺寸、间距等符合设计要求。

（2）对焊接部位进行检查，确保焊接质量。

四、施工质量控制

1. 材料质量：严格把关原材料的质量，确保材料符合设计要求。

2. 施工工艺：按照施工方案进行施工，确保施工质量。

3. 工程验收：在施工过程中，进行分项、分部工程验收，确保工程质量。

五、安全措施

1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，防止人员误入危险区域。

铝合金格栅的施工方案及施工方法

铝合金格栅的施工方案及施工方法

一、总述

铝合金格栅是一种常用于建筑物外部装饰、隔断和通风的材料。本文将详细介绍铝合金格栅的施工方案及施工方法，包括准备工作、施工流程、具体步骤等。

二、准备工作

1. 设计方案确认：在施工前，需与设计方确认铝合金格栅的样式、规格、位置等参数，确保施工与设计相符。

2. 材料准备：准备所需的铝合金格栅材料，包括型材、连接件、挂钩等，确保材料质量的达标。

3. 施工设备准备：准备所需的施工设备，如吊篮、脚手架等，确保施工安全可靠。

三、施工流程

1. 安装脚手架：在安全的基础上搭建脚手架，以便施工人员能够进行操作和安装。

2. 格栅预制：根据设计图纸的要求，将铝合金格栅进行预制，并对其进行材质和尺寸的检验。3. 安装连接件：根据设计要求，使用连接件将预制的格栅件连接起来，确保连接牢固。

4. 安装挂钩：根据设计要求，在建筑物墙面上安装挂钩，为格栅的安装提供支撑。

5. 安装格栅：将预制的格栅件逐一安装在挂钩上，确保格栅的平整和稳固。

6. 检查验收：经过安装后，对格栅的安装进行检查和验收，确保施工质量符合要求。

四、具体步骤

1. 准备工作：

a. 确认设计方案，包括样式、规格和位置。

b. 准备所需材料，包括铝合金格栅材料和施工设备。

2. 施工准备：

a. 搭建脚手架，并确保安全可靠。

b. 对铝合金格栅进行预制，并进行质量检验。

3. 施工操作：

a. 使用连接件将格栅件连接起来，确保连接牢固。

b. 在墙面上安装挂钩，为格栅的安装提供支撑。 c. 逐一安装格栅件，确保格栅的平整和稳固。

4. 检查验收：

a. 对格栅安装进行检查，确保施工质量符合要求。

b. 进行最终验收，确认施工完成。

附件：

本所涉及的附件如下：

1. 设计方案确认文件

2. 格栅材料采购合同

3. 施工设备清单

法律名词及注释：

本所涉及的法律名词及注释如下：

1. 施工安全法：指保障施工作业过程中的人身安全、财产安全及其他合法权益的法律法规。

铝合金格栅吊顶专项施工方案

铝合金格栅吊顶施工方案

1.工艺流程

弹标高线

在施工区域的每个墙柱角上使用水准仪抄出水平点，弹出水准线并标出吊顶格栅的下皮线和主龙骨的位置。吊杆的固定点间距应为900mm-1000mm。

安装吊杆

采用膨胀螺栓固定吊挂杆件，吊杆一端与角码焊接，另一端可以用攻丝套出大于100mm的丝杆或买成品丝杆焊接。制作好的吊杆应做防锈处理，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

龙骨安装

轻钢龙骨应吊挂在吊杆上，间距应为900mm-1000mm，悬臂段不应大于300mm。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

弹簧片安装

用吊杆与轻钢龙骨连接，间距为900mm-1000mm，再将弹簧片卡在吊杆上。

格栅主副骨组装

按设计图纸的要求预装好格栅的主副骨。

2.质量要求

轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

吊杆、龙骨安装必须位置正确，连接牢固，无松动。

格栅无翘曲、折裂、变形等缺陷，安装必须整齐。

1.轻钢骨架应保持顺直、无弯曲、无变形，吊挂件和连接件应符合产品组合要求。

2.格栅表面应平整、干净、颜色一致，没有污染或其他缺陷。

3.格栅吊顶工程允许有一定的偏差，具体项目请参考表格。

4.成品保护：

1) 安装铝格栅时要注意保护顶棚内的各种管线，轻钢骨架的吊杆和龙骨不得固定在通风管道及其他设备上。

2) 在存放和使用轻钢骨架、木饰面板和其他吊顶材料时要严格管理，板上不宜放置其他材料，以保证板材不受潮、不变形。

3) 严禁对铝格栅进行撞击或冲击，以免造成损坏。

4) 检修口处应做好加固处理，检修时应小心，不可损坏检修口或其他部位的吊顶。

5) 已安装的门窗、地面、墙面和窗台等应注意保护，防止污损。

6) 已安装的轻钢骨架不得踩踏，其他工种的吊挂件或重物严禁吊挂于轻钢骨架上。
