板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板

片之间形成薄矩形通道，通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换

的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、

应用广泛、使用寿命长等特点。本课件由暖通南社独立完成整合编辑，欢迎转载，但请注明出处。

板式换热器基本结构及运行原理

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。钎焊换热器结构

板式换热器主要结构

⒈板式换热器板片和板式换热器密封垫片

⒉固定压紧板

⒊活动压紧板

⒋夹紧螺栓

⒌上导杆

⒍下导杆

⒎后立柱

由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。

整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型

式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多

一个。

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

板式换热器所有备件都是螺杆和螺栓结构，便于现场拆卸和修复。

运行原理

板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压

紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进

行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片

进行热量交换，以达到用户所需温度。每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。

换热原理：间壁式传热。

单流程结构：只有2块板片不传热－头尾板。

双流程结构：每一个流程有3块板片不传热。

板片和流道

通常有二种波纹的板片(L小角度和H大角度)，这样就有三种不同的流道(L,M和H)，如

板式换热器设计标准

1. 引言

板式换热器是一种常用的热交换设备，广泛应用于化工、石油、冶金、食品等行业。板式换热器的设计标准对于确保设备的安全运行和高效传热至关重要。本文将介绍板式换热器的设计标准及其要求。

2. 设计标准

2.1 板式换热器的分类

根据传热方式和结构特点，板式换热器可分为传统板式换热器、起泡器板式换热器、波纹板式换热器等几种类型。不同类型的板式换热器具有不同的设计标准和要求。

2.2 设计原则

板式换热器的设计应遵循以下原则：

• 确定换热器的传热面积和传热系数；

• 选择合适的流体流速； • 确定板式换热器的结构参数，如板间距、板高度等；

• 确保换热器的压力临界条件；

• 确定板式换热器的材料和密封方式。

2.3 流体参数

在板式换热器设计中，需明确各流体的流速、温度、压力等参数。流体参数的选择应基于设备的工作条件、传热要求和流体特性。

2.4 热平衡

板式换热器的设计应满足热平衡要求，即传热面积上的热量输入等于输出。为了确保热平衡，设计中需考虑传热系数、流速、管道布局等因素。

3. 设计要求

3.1 板式换热器的传热效率

板式换热器的传热效率是评估设备性能的重要指标。设计时，需保证传热效率达到要求，并有效避免传热表面的堆积和腐蚀。 3.2 设备的安全运行

板式换热器的设计应保证设备在正常工况下的安全运行。设计中需考虑压力、温度、流速等因素，以确保设备的安全稳定运行。

3.3 板式换热器的清洁和维护

为了保证板式换热器的正常运行，设计时应考虑清洁和维护的便捷性。合理的板间距设计和换热板结构可以减少杂质的积聚，便于清理和维护。

3.4 设备的节能性

在板式换热器设计中，节能是一个重要目标。合理选择流体参数、优化换热结构和提高传热系数等措施可以提高设备的节能性能。

4. 结论

板式换热器的设计标准包括设备分类、设计原则、流体参数、热平衡等要求。合理的设计标准可以提高设备的传热效率、安全稳定运行、清洁维护和节能性能。在实际应用中，设计者应根据具体情况，综合考虑各种因素，确保设计符合相关的规范和标准，以达到预期的效果。

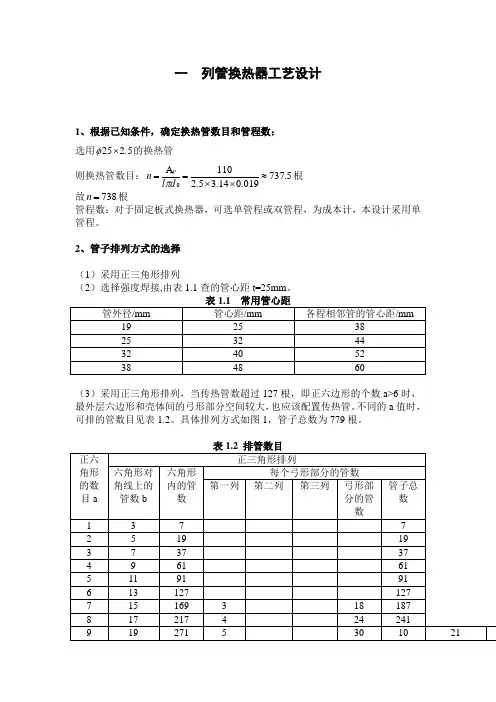

一 列管换热器工艺设计

1、根据已知条件，确定换热管数目和管程数：

选用.5225的换热管

则换热管数目：5.737019.014.35.2110A0dlnp根

故738n根

管程数：对于固定板式换热器，可选单管程或双管程，为成本计，本设计采用单管程。

2、管子排列方式的选择

（1）采用正三角形排列

（2）选择强度焊接,由表1.1查的管心距t=25mm。

表1.1 常用管心距

管外径/mm 管心距/mm 各程相邻管的管心距/mm

19 25 38

25 32 44

32 40 52

38 48 60

（3）采用正三角形排列，当传热管数超过127根，即正六边形的个数a>6时，最外层六边形和壳体间的弓形部分空间较大，也应该配置传热管。不同的a值时，可排的管数目见表1.2。具体排列方式如图1，管子总数为779根。

表1.2 排管数目

正六角形的数目a 正三角形排列

六角形对角线上的管数b 六角形内的管数 每个弓形部分的管数

第一列 第二列 第三列 弓形部分的管数 管子总数

1 3 7 7

2 5 19 19

3 7 37 37

4 9 61 61

5 11 91 91

6 13 127 127

7 15 169 3 18 187

8 17 217 4 24 241

9 19 271 5 30 10 21 301

11 23 397 7 42 439

12 25 469 8 48 517

13 27 547 9 2 66 613

14 29 631 10 5 90 721

15 31 721 11 6 102 823

16 33 817 12 7 114 931

17 35 919 13 8 126 1045

18 37 1027 14 9 138 1165

19 39 1411 15 12 162 1303

四管程固定管板式换热器设计

在四管程固定管板式换热器的结构设计中，关键的参数包括板的间距、导流板的宽度以及进出口的位置等。其中，板的间距可以根据流体的流量和传热强度进行选择，一般来说，板间距越小，传热效果越好。而导流板的宽度则可以根据流体的特性来确定，以达到流体均匀分布的目的。进出口的位置则需要根据流体的流向和流速进行合理安排，以确保流体能够均匀进出，并减小压力损失。

在四管程固定管板式换热器的应用中，最常见的是用于两种介质之间的换热。例如，常用于石油化工领域的热水和原油之间的换热。此外，四管程固定管板式换热器还可以用于液体与气体之间的换热，如空气与水蒸汽之间的换热，以及流体与固体之间的换热等。

总的来说，四管程固定管板式换热器是一种设计灵活、换热效率高的换热设备。通过合理的设计原理和结构设计，可以使得换热器具有更好的热量平衡和流阻平衡性能。在实际应用中，它可以广泛应用于各种工业领域，提高生产效率和产品质量。
