《砌体结构》课程设计
姓 名：
学 号：
班 级：
指导老师：
时 间： 2016年6月 2 / 16
计算书内容
一、 结构方案
1. 主体结构设计方案
该建筑物层数为四层，总高度为13.2m，层高3.3m<4m;体形简单，室内要求空间小，横墙较多，所以采用砖混结构能基本符合规范要求。
2. 墙体方案及布置
（1）变形缝：由建筑设计知道该建筑物的总长度31.5m<60m，可不设伸缩缝。工程地质资料表明：场地土质比较均匀，领近无建筑物，没有较大差异的荷载等，可不设沉降缝；根据《建筑抗震设计规范》可不设防震缝。
（2）墙体布置：应当优先考虑横墙承重方案，以增强结构的横向刚度。大房间梁支撑在内外纵墙上，为纵墙承重。纵墙布置较为对称，平面上前后左右拉通；竖向上下连续对齐，减少偏心；同一轴线上的窗间墙都比较均匀。个别不满足要求的局部尺寸，以设置构造拄后，可适当放宽。根据上述分析，本结构采用纵横墙混合承重体系。
（3）1~4层墙厚为240mm。
（4）一至二层采用MU10烧结页岩砖，Mb7.5混合砂浆；三至四层采用MU10烧结页岩砖，Mb5.0混合砂浆。
（5）梁的布置：梁尺寸为L-1，L-4为250mm*500mm；L-2为250mm*600mm；L-3为250mm*300mm；L-5为250mm*400mm，伸入墙内240mm，顶层为180mm。梁布置见附图1-1。
（6）板布置：雨篷，楼梯间板和卫生间楼面采用现浇板，其余楼面均采用预制装配式楼面，预制板型号为YKB3652，走廊采用YKB2452。具体布置见附图。
3.静力计算方案
由建筑图可知，最大横墙间距s=10.5m，屋盖、楼盖类别属于第一类，s<32m，
查表可知，本房屋采用刚性计算方案。
二、荷载资料（均为标准值）
根据设计要求，荷载资料如下： 3 / 16 1、屋面恒荷载：, 222/4.5/.40/0.5mkNmkNmkN（平顶粉刷）
屋面活荷载：0.5KN/㎡。
2、楼面恒荷载：，222/7.3/.40/3.3mkNmkNmkN（平顶粉刷）
楼面活荷载：2.4KN/㎡。
3、卫生间恒荷载：2/0.7mkN，活荷载：2/5.2mkN。
4、钢筋混凝土容重：3/25mkN。
5、墙体自重标准值
1-4层mm240厚墙体自重2/24.5mkN
铝合金玻璃窗自重2/25.0mkN (按墙面计)
6、基本风压2/40.0mkN，且房屋层高小于4m，房屋总高小于28米，所以设计不考虑风荷载的影响。
7、楼梯间恒荷载5.0KN/㎡，活荷载3.5KN/㎡
三、墙体高厚比验算
1、 外纵墙高厚比验算
室内地面距基础高度为0.95m，故底层高度H=3.3+0.95=4.3m，s=10.5m，即s>2H=8.2m，第一层计算高度H0=1.0，H=4.3m，二层及二层以上为H0=3.3m。一至四层墙厚0.24m，承重墙取0.11 。
有窗户的墙允许高厚比 ：829.05.35.14.014.012sbs ；
[β]允许高厚比，查表得：当砂浆强度等级为M7.5, M5时，一二层[β]=26，三四层[β]=24。
a、一层高厚比验算：
β=4.3/0.24=17.92
b、二层纵墙高厚比验算：
554.2126829.00.1][75.1324.03.321 （满足要求）；
c、三四层纵墙高厚比验算：
β=3.3/0.24=13.75
2、内纵墙高厚比验算
a、墙体的计算高度，底层：H0底=4.3m
886.05.30.14.0-14.0-1μ2sbs 4 / 16 036.2326886.00.1]β[μμ08.1724.04.1β21 （满足要求）；
b、二层纵墙高厚比验算：
036.2326886.00.1]β[μμ75.1324.03.3β21 （满足要求）；
c、三四层内纵墙高厚比验算：
β=3.3/0.24=13.75
3、横墙高厚比验算
外横墙底层 ：
左横墙s=6.3m，H=4.3m，H
β=H0/h=3.38/0.24=14.08<[β]=26
右横墙s=6.0m，H=4.3m，H
β=H0/h=3.26/0.24=15.58<[β]=26
二层：左横墙：s=6.3m，H=3.3m，H
26]β[25.1324.018.3β0hH
右横墙：s=6.0m，H=3.3m，H
26]β[75.1224.006.3β0hH
三四层：左横墙：s=6.3m，H=3.3m，H
β=H0/h=3.18/0.24=13.25<[β]=24
右横墙：s=6.0m，H=3.3m，H
β=H0/h=3.06/0.24=12.75<[β]=24
内横墙：底层：s=2.4m，H=4.3m，s
26]β[.0624.04.41β0=<===hH
二层：s=2.4m，H=3.3m，s
26]β[.0624.04.41β0=<===hH
三四层：s=2.4m，H=3.3m，s
β=H0/h=1.44/0.24=6.0<[β]=24 5 / 16
故所有横墙满足要求。
四、结构承载力计算
1.荷载资料
（1） 屋面恒荷载标准值
40厚C30细石混凝土刚性防水层，表面压光
25×0.04=1.0kN/㎡
20厚1:2.5水泥砂浆找平
20×0.02=0.4kN/㎡
40厚挤塑聚苯板
0.4×0.04=0.016kN/㎡
20厚1:2.5水泥砂浆找平
20×0.02=0.4kN/㎡
3厚氯丁沥青防水涂料（二布八涂）
0.045kN/㎡
110厚预应力混凝土空心板（包括灌缝）
2.0kN/㎡
20厚板底粉刷
5.0+0.4=5.4N/㎡
屋面梁自重
0.25×0.6=3.75kN/m
（2）不上人屋面的活荷载标准值
0.5kN/㎡
（3）楼面恒荷载标准值
大理石面层
28×0.02=0.56kN/㎡
20厚水泥砂浆找平
20×0.02=0.4kN/㎡
110厚预应力混凝土空心板（包括灌缝）
0.4kN/㎡
20厚板底粉刷
3.3+0.4=3.7kN/㎡ 6 / 16 楼面梁自重
25×0.25 ×0.6=3.75kN/m
（4）墙体自重标准值
240厚墙体自重
5.24kN/m（按墙面计）
铝合金门窗自重
0.25kN/m（按窗面积计）
（5）楼面活荷载标准值
2.4kN/㎡
2.纵墙承载力计算
（1）荷载计算
取一个计算单元，作用于纵墙的荷载标准值如下：
屋面恒荷载
5.4×3.5×3.15+3.75×3.15=71.35kN
女儿墙自重
5.24×0.9×3.5=16.51kN
二、三、四层楼面恒荷载
3.7×11.025+3.75×3.15=52.61kN
屋面活荷载
0.5×11.025=5.51kN
二、三、四层楼面活荷载
2.4×11.025=26.46kN
三、四层墙体和窗自重
5.24×（3.3×3.5—1.5×1.5）+0.25×1.5×1.5=49.29kN
二层墙体（包括壁柱）和窗自重
5.24×（3.3×3.5—1.5×1.5）+0.25×1.5×1.5=49.29kN
一层墙体和窗自重
5.24×（3.5×4.3—1.5×1.5）+0.25×1.5×1.5=67.63kN
（2）控制截面的内力计算
第四层：
1)第四层截面1-1处：
由屋面荷载产生的轴向力设计值应考虑两种内力组合，即分别按式（2-10）、式（2-11）计算：
N（1）1=1.2×（71.35+16.51）+1.4×1.0×5.51=113.15kN 7 / 16 N（2）1=1.35×（71.35+16.51）+1.4×1.0×0.7×5.51=124.01kN
N（1）5l=1.2×71.35+1.4×1.0×5.51=93.33kN
N（2）5l=1.35×71.35+1.4×1.0×0.7×5.51=101.72kN

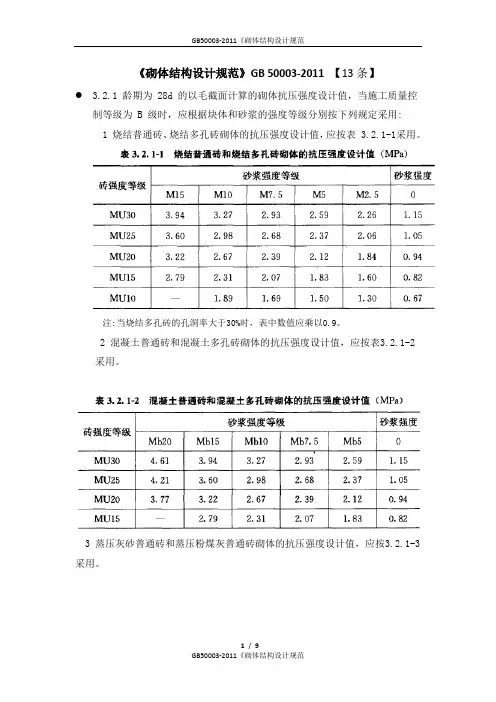

三、四层墙体采用MU10烧结页岩砖、Mb5.0混合砂浆砌筑，查表2-4可知砌体的抗压强度设计值f=1.5MPa；一、二层墙体采用MU10烧结页岩砖、Mb7.5混合砂浆砌筑，砌体的抗压强度设计值f=1.69MPa。
2)第四层截面2-2处：
轴向力为上述荷载N1与本层自重之和：
N（1）2 =113.15+1.2×49.29=172.30kN
N（2）2 =124.01+1.35×49.29=190.55kN
第三层：
1)第三层截面3-3处：
轴向力为上述荷载N2与本层楼盖荷载N4l之和：
N（1）4l=1.2×52.61+1.4×1.0×26.46=100.17kN
N（1）3=172.30+100.17=272.47kN
N（2）4l=1.35×52.61+1.4×1.0×0.7×26.46=96.95kN
N（2）3=190.95+96.55=287.5kN
2)第三层截面4-4处：
轴向力为上述荷载N3与本层墙自重之和：
N（1）4=272.47+1.2×49.29=332.08kN
