公共广播系统设备介绍

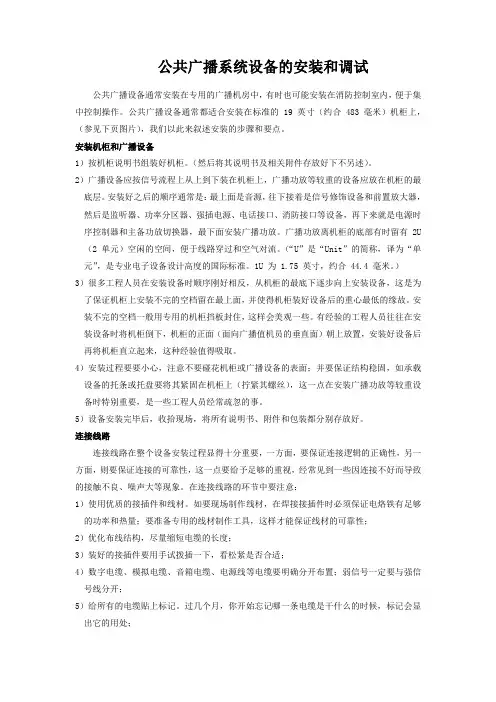

公共广播系统设备的安装和调试

公共广播设备通常安装在专用的广播机房中，有时也可能安装在消防控制室内，便于集中控制操作。公共广播设备通常都适合安装在标准的 19 英寸（约合 483 毫米）机柜上，（参见下页图片），我们以此来叙述安装的步骤和要点。

安装机柜和广播设备

1）按机柜说明书组装好机柜。（然后将其说明书及相关附件存放好下不另述）。

2）广播设备应按信号流程上从上到下装在机柜上，广播功放等较重的设备应放在机柜的最底层。安装好之后的顺序通常是：最上面是音源，往下接着是信号修饰设备和前置放大器，然后是监听器、功率分区器、强插电源、电话接口、消防接口等设备，再下来就是电源时序控制器和主备功放切换器，最下面安装广播功放。广播功放离机柜的底部有时留有2U（2单元）空闲的空间，便于线路穿过和空气对流。（“U”是“Unit”的简称，译为“单元”，是专业电子设备设计高度的国际标准。1U 为 1.75 英寸，约合 44.4 毫米。）

3）很多工程人员在安装设备时顺序刚好相反，从机柜的最底下逐步向上安装设备，这是为了保证机柜上安装不完的空档留在最上面，并使得机柜装好设备后的重心最低的缘故。安装不完的空档一般用专用的机柜挡板封住，这样会美观一些。有经验的工程人员往往在安装设备时将机柜倒下，机柜的正面（面向广播值机员的垂直面）朝上放置，安装好设备后再将机柜直立起来，这种经验值得吸取。

4）安装过程要要小心，注意不要碰花机柜或广播设备的表面；并要保证结构稳固，如承载设备的托条或托盘要将其紧固在机柜上（拧紧其螺丝），这一点在安装广播功放等较重设备时特别重要，是一些工程人员经常疏忽的事。

5）设备安装完毕后，收拾现场，将所有说明书、附件和包装都分别存放好。

连接线路

连接线路在整个设备安装过程显得十分重要，一方面，要保证连接逻辑的正确性，另一方面，则要保证连接的可靠性，这一点要给予足够的重视，经常见到一些因连接不好而导致的接触不良、噪声大等现象。在连接线路的环节中要注意：

公共广播系统设备

公共广播设备（Public Address Equipment）：组成公共广播系统的全部设备的总称。主要是广播扬声器、功率放大器、传输线路及其它传输设备、管理/控制设备（包含硬件和软件）、寻呼设备、传声器和其它信号源设备。

目录

公共广播系统概述

公共广播器材的特点

公共广播器材的分类

公共广播器材的组成

公共广播的设计及选型

1. 一、公共广播系统的分类

2. 二、公共广播的设计

公共广播系统概述

由于自然声源（如演讲、演唱、乐器演奏、声音重放等等）发出的声音能量十分有限，其声压级随传播距离的增大而衰减，加上环境噪声的影响，使声源的传播距离受到限制，因此在公众活动场所必须用电子技术——扩声音响系统进行扩声，将声源信号放大，提高听众区的声压级，保证每位听众能获得适当的声压级。

公共广播系统属于扩声音响系统中的一个分支，从工厂、学校、宾馆、车站、码头、广场 到会场、影剧院、体育馆、住宅小区等无不与之有密切关系。

公共广播器材是一项系统工程，它需要电子技术、电声技术、建声技术和声学艺术等多种学科的密切配合，公共 广播系统的音响效果不仅与电声系统的综合性能有关，还与声音的传播环境建筑声学和现场调音使用密切相关，所以公共广播系统最终效果需要正确合理的电声系统设计和调试、良好的声音传播条件和正确的现场调音技术三者最佳的配合，三者相辅相成缺一不可。在系统设计中必须综合考虑上述问题，在选择性能良好的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件，达到电声悦耳、自然的音响效果。

公共广播器材的特点

背景音乐（Back ground music 简称BGM），它的主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松愉快环境气氛的音乐。因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应的气氛。

1 公共广播系统

1.1 系统概述

公共建筑的背景音响与应急广播系统（公共广播系统）功能一般可分为业务

性广播、服务性广播和火灾事故广播三种，服务性广播又包括背景音乐广播。它

是公共建筑的基础支持系统，主要用于突发情况的紧急广播，如消防紧急广播的

播出；其次用于服务性广播掩盖环境噪声并营造舒适的环境气氛，以及业务广播

通知、呼叫播音等信息播出；再次，随着技术发展及产品功能完善，能够实现区

域内本地音源节目的现场接入播出。

大型体育场馆的公共广播系统应用以火灾应急广播功能为主，兼备背景音乐

及业务广播、竞赛信息广播等功能，并可以根据所采用的组网方式和设备灵活设

置辅助功能，分区能够灵活设置并选择不同音源播出，最大程度的发挥公共广播

系统在体育场里的作用。

1.2 需求分析

根据招标要求及本项目的结构特点，同时考虑公共广播对扩声要求的特殊性，

除以上功能区域分析、基本需求分析外，我们也充分考虑并提供给用户如下特色

功能：

分区灵活——由于拥有多个功能区域，系统可以对背景音乐分区进行灵活的

组合以适应不同区域的需要；

多音乐输出——背景音乐系统在必要情况下，要能为不同的功能区提供不同

的背景音乐；

针对以上特色功能，并充分发挥我们对于智能广播系统的技术集成优势，在

充分满足当前需求的前提下，为将来的系统扩容预留足够的空间，提出了如下设

计构想： 在xx区体育中心设立一个广播系统总控机房，用于对整个广播系统的控制

和管理，总控机房配备一套前端音源、总控呼叫站、系统控制主机（主机）和供

给整个建筑扬声器的功率放大器；

在消防控制室/消防中央控制室设立广播系统分控呼叫站。分控呼叫站与总

控呼叫站具有相同的功能。分控呼叫站通过RJ45线缆传输，最长有效距离为

1000米。

广播总控机房的功能主要有：

➢ 能够对所有广播进行控制管理；

➢ 能够对所有分区的扬声器进行音量调整和音源监听；

➢ 系统监测，所有主机设备的故障信息能够即时反馈在系统主机和控制计

公共广播系统简介

发布时间：2009-1-12 信息来源：集成师论坛

公共广播系统（PUBLIC ADDRESS SYSTEM）简称PA系统。是指企事业单位或建筑群内部自成体系的独立广播系统。因为这种系统服务的区域分散，扬声器与放大设备间的距离远，需要用很长的线路将音频信号送出去，所以，公共广播系统也称为有线广播系统。

广播音响系统的主要形式，现代建筑的广播音响系统通常主要有以下几种形式：公共广播、客房广播、会议室音响、各种厅堂音响、家庭音响、同声翻译系统等。

1.公共广播

公共广播系统设于各种公众场所，可以以播放广播电台的节目，自制节目以及播诵通知、报告等，当发生火灾等事故，则兼作紧急广播用。背景音乐的音量一般高于现场噪音5-9dB，这样能达到轻松悦身的效果，在背景音乐中插播通知、寻呼等广播时，设有“叮咚”或“钟声”等提示音，以唤醒公众注意。

2.客房广播

现代宾馆均设有客房广播，客房广播能为房客提供高级的音乐享受，营造舒适的休息环境。为了满足人们的不同爱好，一般有多套节目供房客选择，客房广播选用带节目选择、音量控制和强切功能的节目开关，并安装在床头控制柜的面板上。扬声器一般装设在床头控制柜中，但高级宾馆通常将音箱挂装于墙上或把扬声器镶嵌于天花板上。

客房广播系统由宾馆中央控制室控制，并将紧急广播系统插入其中。当紧急广播时，客房无论是在开或关状态，均能自动接通事故广播，向客房报警。

3.会议室、报告厅等广播音响系统

这类系统须具备背景音乐和紧急广播功能，它们一般安装有由中央控制室控制的广播输出控制箱，吸顶嵌装式的扬声器或挂于墙壁的音箱、音柱与控制箱连接，扬声器的音量由控制面板上开关控制。此外，在这种类型场合一般备有功放，在控制箱的面板上有接功放的输出接孔。

4.多功能厅音响

多功能厅设有公众区域背景音乐，并设有音量调节开关；在紧急情况下，公共广播自动接自事故广播。多功能厅除公共广播外，其自身还有一套完整的播音、影视系统。大型礼堂、影剧院的音响系统与多功能厅类似，但其输出功率更大，音质要求更高。
