pc104总线

PC/104总线技术简介

引言：

PC/104总线是一种嵌入式计算机系统的硬件标准，广泛应用于许多行业，如工业控制、军事、医疗设备等。本文旨在介绍PC/104总线的概念、特点、应用以及一些相关的实际案例。

一、PC/104总线的背景与定义

1.1 起源

PC/104总线诞生于上世纪80年代，为了满足嵌入式计算机系统的需求。由于当时PC/AT机型的巨大成功，人们开始探索将PC体系结构应用于嵌入式系统的可能性。

1.2 定义

PC/104总线是一种采用堆叠式设计的嵌入式计算机总线。其标准规定了一个小型的板卡尺寸（3.550 × 3.775 英寸），具有固定的电气和机械规范。该总线兼容PC/AT标准，采用ISA总线结构，同时还具备高可靠性和抗振动抗冲击的特性。

二、PC/104总线的特点 博学笃行 自强不息

2

2.1 堆叠式设计

PC/104总线是一种堆叠式的设计，每个板卡通过连接器进行堆叠和连接。这种设计可以方便地扩展系统功能和增加板卡数量，同时减小整个系统的体积。

2.2 多种接口

PC/104总线支持多种接口，如串口、并口、USB、以太网等。这使得系统能够与外部设备进行通信和交互，满足不同应用场景的需求。

2.3 低功耗

由于嵌入式系统通常运行在长时间不间断的环境下，PC/104总线的设计注重功耗的控制，以提供更长的使用寿命和更稳定的性能。

2.4 抗振动抗冲击

PC/104总线的设计考虑到了高振动和冲击环境下的应用需求，采用固定的连接器和可靠的电气接口，确保系统在恶劣环境下的稳定运行。

三、PC/104总线的应用

3.1 工业控制 博学笃行 自强不息

3

PC/104总线在工业控制中广泛应用，可用于监控与控制、数据采集、自动化等多个领域。其稳定的性能和较小的尺寸使得它成为工业自动化设备的理想选择。

3.2 军事应用

由于PC/104总线具备抗振动抗冲击的特性，被广泛应用于军事领域，例如军用车辆、导弹控制系统等。其可靠性和灵活性使其成为军事设备的首选。

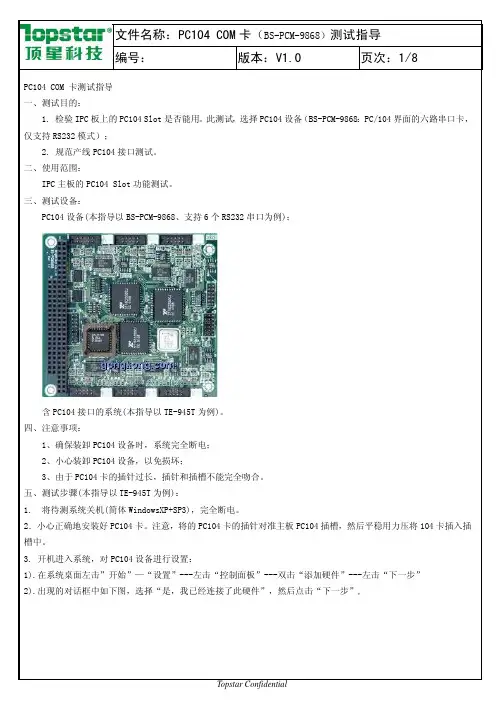

文件名称：PC104 COM卡（BS-PCM-9868）测试指导

编号： 版本：V1.0 页次：1/8

Topstar Confidential PC104 COM 卡测试指导

一、测试目的：

1. 检验IPC板上的PC104 Slot是否能用。此测试，选择PC104设备（BS-PCM-9868：PC/104界面的六路串口卡，

仅支持RS232模式）；

2. 规范产线PC104接口测试。

二、使用范围：

IPC主板的PC104 Slot功能测试。

三、测试设备：

PC104设备(本指导以BS-PCM-9868、支持6个RS232串口为例)；

含PC104接口的系统(本指导以TE-945T为例)。

四、注意事项：

1、确保装卸PC104设备时，系统完全断电；

2、小心装卸PC104设备，以免损坏；

3、由于PC104卡的插针过长，插针和插槽不能完全吻合。

五、测试步骤(本指导以TE-945T为例)：

1. 将待测系统关机(简体WindowsXP+SP3)，完全断电。

2．小心正确地安装好PC104卡。注意，将的PC104卡的插针对准主板PC104插槽，然后平稳用力压将104卡插入插

槽中。

3. 开机进入系统，对PC104设备进行设置：

1).在系统桌面左击”开始”—“设置”---左击“控制面板”---双击“添加硬件”---左击“下一步”

2).出现的对话框中如下图，选择“是，我已经连接了此硬件”，然后点击“下一步”,

文件名称：PC104 COM卡（BS-PCM-9868）测试指导

编号： 版本：V1.0 页次：2/8

Topstar Confidential

3). 出现的对话框中如下图，在下拉列表中选择“添加新的硬件设备”，然后点击“下一步”,

4）出现的对话框中如下图，选择“安装我手动从列表选择的硬件(高级)”，然后点击“下一步”,

文件名称：PC104 COM卡（BS-PCM-9868）测试指导

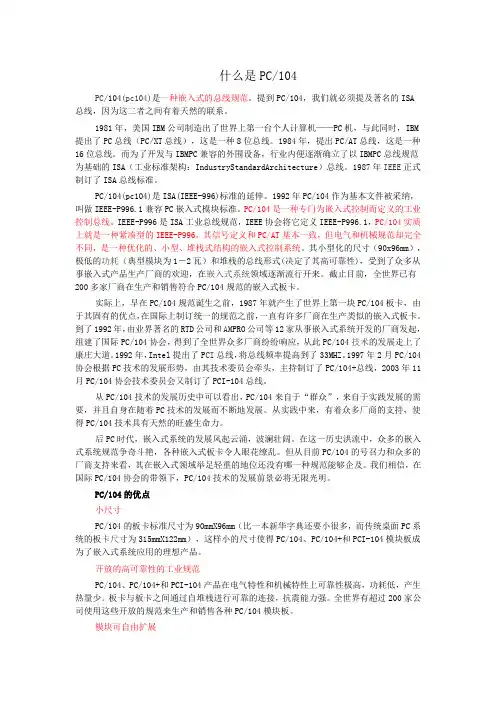

什么是PC/104

PC/104(pc104)是一种嵌入式的总线规范。提到PC/104，我们就必须提及著名的ISA总线，因为这二者之间有着天然的联系。

1981年，美国IBM公司制造出了世界上第一台个人计算机——PC机，与此同时，IBM提出了PC总线（PC/XT总线），这是一种8位总线。1984年，提出PC/AT总线，这是一种16位总线。而为了开发与IBMPC兼容的外围设备，行业内便逐渐确立了以IBMPC总线规范为基础的ISA（工业标准架构：IndustryStandardArchitecture）总线。1987年IEEE正式制订了ISA总线标准。

PC/104(pc104)是ISA(IEEE-996)标准的延伸。1992年PC/104作为基本文件被采纳，叫做IEEE-P996.1兼容PC嵌入式模块标准。PC/104是一种专门为嵌入式控制而定义的工业控制总线。IEEE-P996是ISA工业总线规范，IEEE协会将它定义IEEE-P996.1，PC/104实质上就是一种紧凑型的IEEE-P996，其信号定义和PC/AT基本一致，但电气和机械规范却完全不同，是一种优化的、小型、堆栈式结构的嵌入式控制系统。其小型化的尺寸（90x96mm），极低的功耗（典型模块为1－2瓦）和堆栈的总线形式(决定了其高可靠性)，受到了众多从事嵌入式产品生产厂商的欢迎，在嵌入式系统领域逐渐流行开来。截止目前，全世界已有200多家厂商在生产和销售符合PC/104规范的嵌入式板卡。

实际上，早在PC/104规范诞生之前，1987年就产生了世界上第一块PC/104板卡，由于其固有的优点，在国际上制订统一的规范之前，一直有许多厂商在生产类似的嵌入式板卡。到了1992年，由业界著名的RTD公司和AMPRO公司等12家从事嵌入式系统开发的厂商发起，组建了国际PC/104协会，得到了全世界众多厂商纷纷响应，从此PC/104技术的发展走上了康庄大道。1992年，Intel提出了PCI总线，将总线频率提高到了33MHZ。1997年2月PC/104协会根据PC技术的发展形势，由其技术委员会牵头，主持制订了PC/104+总线，2003年11月PC/104协会技术委员会又制订了PCI-104总线。

PC104引脚功能

PC/104是一种主要适用于可编程控制应用的嵌入式计算机标准架构，它有多种不同的引脚分配，PC/104引脚配置看上去可能有点复杂，但它们有着明确的功能。以下是PC/104引脚的功能概述：

1.控制和接口端口：PC/104板上的控制和接口端口包括硬件中断、I/O地址、DMA控制信号，允许主板识别和控制外围设备。

2.系统时钟：PC/104板上的系统时钟可以指示系统当前的时间和日期，还可以在CPU的指令执行过程中提供稳定的时钟信号。

3.系统中断：PC/104板上的系统中断可以用来将CPU从当前进程中断出来，以执行一个无关的偏离任务。

4.系统I/O地址：PC/104板上的系统I/O地址可以指示外接设备（如硬盘、键盘等）何时被读取和写入系统存储器。

5.系统数据总线：PC/104板上的系统数据总线可以用来在处理器、存储器和外围设备之间传输数据，它可以让处理器控制外围设备。

6.系统控制：PC/104板上的系统控制可以用来控制处理器、存储器和外围设备的工作，还可以用来识别关断任务和控制中断传输。

7.启动定义：PC/104板上的启动定义可以用来确定计算机系统内的硬件和内存结构，以及提供机器的启动信息。
