电感特性参数及含义

  • 格式：pdf
  • 大小：467.25 KB
  • 文档页数：11

电感器特性参数及意义.

表征电感器电器特性的参数,主要有:L、Q、DCR、SRF、IDC,检验其机械特性的方法主要有抗拉压、抗震压、抗冲击、耐高温、耐低温. L: (电感)：电流通过导体时，产生符合右手螺旋定则的磁场，这种现象叫电磁感应，简称电感. 电感的特性为：不允许电流做瞬间的变化。 电感器（Inductor），凡能产生电感作用的器件统称为电感器；一般电感由线圈构成的，所以又统称电感线圈，为了增加电感量和Q值，并缩小体积，通常在线圈中加入铁粉芯。 电感值,国际单位为:亨利,其英文表示H. 常用单位为: 毫亨(mH) 微亨(μH)表征线圈产生感生电动势的能力. L的定义式为: L=dψ/di (微分表达式) 意义: 磁通量相对于电流的变化率. L的计算公式: L=AL*N2 L=4πuiN2Ae/le*108 Al=4πui*Ae/le*108 L:电感值(H) Al:电感系数( nH/ N2 ) N:线圈匝数(turns) Ae:磁芯有效横截面积(cm2) Le:磁路长度(或平均长度, cm) ui:磁芯材料的初始磁导率. 实用经验公式: L1/N12= L2/N22→L1= N12/ N22*L2 该经验公式在磁力线尚未饱和时准确度很高,发生磁饱和以后, 该公式失去效 用. Q(quality factor):Q值是电感器的质量系数,用来表征电感器储存能量与消耗能量之间的关系.其数学表达式如下: Q值=贮存能量/消耗能量=XL/R=2πf*L/R XL:感抗(Ω) R:电阻(Ω) f:频率(Hz) L:电感值(H) 从Q值的定义式中,很明显可以看出: Qd值越高越好,在数字通信电路中,Q值的大小直接影响着数据的传输速度.决定Q值高低的变量有三个, 即是R: 电阻(Ω) f: 频率(Hz) L: 电感值(H) . 在稳恒电路中,电感器贮存的磁场能量为: E=½*L*I2 E: 能量(J) L: 电感(H) I: 电流(A) 上式的意义在于: 它很清楚地告诉我们,在大电流通过时,只有那些L值降低不大的电感器才可以贮存足够多的磁场能量. 这对于我们如何选用磁芯很有帮助. DCR:(Direct Current Resistance) 直流电阻值是构成线圈本身导体的电阻.若已知线径.线长和线材电阻率,则可直接计算其DCR值. DCR=ρ*4L/πd²(Ω) ρ:线材电阻率(Ω*m) L:线长(m) d: 线的直径 (m) *.* 需要特别指出的是: DCR的测量值随温度的不同而不同,温度升高时,DCR也增大. 这是因为温度升高时,(所有金属)自由电子的无规则运动速度加快,电子之间的碰撞更加剧烈,使得金属材料的电阻率增大. 所以在测量DCR时必须等线圈恢复至常温. *.* 一般情况下,DCR的标注值以20℃时的测量值为标准.温度每上升1℃,其DCR值增加0.4%. 我们一般希望DCR值越小越好,因为多数情况下,DCR越小,电感器越不容易发热,能够承受更大的电流. 但也偶有特殊. SRF:(Self Resonant Frequency)自共振频率:所有的电感器在其绕组之间存在着电容性,称为分布电容.随频率升高时,电感器的感抗(XL).交流电阻值(R)同时升高,但频率高过某一个极限时,电感器的感抗急剧降低直至消失,而在特性上表现为电容性负载,使电感器发生这种现象的频率点(XL=0),称为该电感器的自共振频率点,即为在此频率之前,电感表现为感性,L>0,在此频率之后表现为容性L<0. 电路的设计者在设计电子电路时,特别是高频电路时已经考虑到电路的正常工作频率,从而提出SRF一定要大于某一个限制值,以确保电路正常工作. 影响电感器SRF值的因素有:磁芯材质,线径,圈数(L值) IDC:(Rated Current)电流限制值,一般从两个方面考评:一是基于电感值(L)的降低幅度,,标示为IDC1;二是基于正常工作时电感器线圈的温升,标示为IDC2. IDC1:表征磁芯的耐电流特性,在电流增加时,磁芯是否达到饱和状态.发生磁饱和时,L值急剧下降,失去正常作用,一般情况下,IDC1限值是在L值降低幅度小于等于10%确定的. IDC2:表征线圈可以承受电流的能力,在电流增加时线圈是否会产生大量的热而烧毁. 线圈产生热,是因为线圈本身有电阻, 电流通过时其热功率符合下列表达式: P=I2R 当其产生的热量大于其表面能够散发的热量时,线圈温度便会升高. 温度升高时,其表面的散热能力逐步增强,这样一来,总能找到一个温度点,使得线圈产生的热量刚好等于其表面散失的热量,此时,线圈的温度不再升高,开始维持平稳,关键的是我们如何控制这个温度点,使之不至于烧毁线圈.上式中, I适当时, 线圈的温度不需要升高太多(≦40℃)便可以达到热平衡, 这就是我们要寻找的IDC2.也就是线圈能够正常工作时所允许通过的电流限值. 考虑一个电感器,除以上5个基本特性参数外,还应考虑到它的使用可靠性. 这一点是设计工程师们必须想到的.电感器的使用环境(温度,湿度等)是否恶劣, 是否有酸碱性物质,是否有受摩擦,撞击等外应力的可能性,这些问题考虑之后,决定是否要加装套管,外壳等保护性装臵.

样品制作及注意事项 为更好地完成制样这一工作，下面是一些样品制作注意事项，供参考。

1 样品制作流程： 工程师接单，选择判定，制作流程设计，制样者制作，测试记录，承认书制作，工

程师审核，送样认可。

就以上工作流程中的各环节需要注意如下几点：

2 工程师接单：

工程师接单后要优先处理政策件，其次是急件，一般件，大陆要签收，台湾部分要与台湾业助核对样品需求单是否漏传，并且都要在一个工作日内回复业务交期。 1、一般件：台湾部分:工程部于接到样品需求单起6个工作天以上。 平湖部分：工程部于接到样品需求单起4个工作天以上 2、急 件： 台湾部分：工程部接到样品需求单起24小时个以上至5个工作天内完成。 平湖部分：工程部接到样品需求单起24小时个以上至3个工作天同内完成 3、政策性：台湾部分：工程部于接到样品需求单起24小时内完成 平湖部分：工程部于接到样品需求单起24小时内完成。 注1：急件与政策件仅限供货商已经有在库材料，方可执行。 注2：急件与政策件与供货商之确认材料事宜于3小时同并回报于营业部门。 注3：所有制样若无材料可完成无时间上之限制 样品数量需求大于50PCS,须经由业务部门主管核准. 样品数量需求大于200PCS,须经由执行协理核准

注：若样品数量大于50PCS，可请厂务部进行协助制作，但工程部必须有工程师于现场进行相关辅导。若所需制样涉及到模具或治具上的开发费用则营业部门亦有其市场的

考虑则须提出制案要求且须经由执行协理核准后方可进行，其制样无时间上的限制

3 材料判定：

材料判定是以保护证质量的前提下，尽可能选择比较廉价材料，以降低成本，如：可以用弘亿的就不要用铁研的，可以用铁研的就不要用信德的。若工程部库存材料有不足则依样品需求单开出领料单进行领料；若厂内无材料则可填写材料之样品需求单交由采购进行供货商索样动作或工程部自行要样。

4 样品制作流程与设计：

样品设计要合理，充分评估制程生产能力，以方便生产。以下一些细节需要注意，

如：焊锡位臵，拉胶纸层数，胶水位臵，套管位臵，胶水种类，各尺寸公差。如果客户

有特别要求需在承认书注明，但前提是制程必须能够实现这一动作。如果不确定制程能

否能实现。可以与制造主管，工程主管讨论后决定。 附件:样品制作管理流程图 3.2、、 是 否 是 否 否 是 客 戶

3.1、接收客戶之樣品需求

3.2、判定是否為厂內可生產或已有生產 3.3、填寫樣品需求單

3.4、經權責主管核准

3.7、是否須增加開發費用 3..5、工程部制樣

3..6、營業部送樣 3.9、營業部提出制案要求

3.10、制案要求是否核准 3.8、供銷商是否有在庫材料

3.8.1、工程部評价交期后,回覆營業部 至第.3.5項 3.8.2、待供應商回覆交期,再經由工程部評估后,回覆營業部

至第.3.5項 3.11工程部執行制案要求

至第.3.5項 營業部回覆客戶無法送樣及原因

5 制样者制作： 制样者制样必须认真，细心，客户规格要求必须清楚,通过判定确认OK才开始制作，样

品所要求的特性必须全测，并且要有记录，样品外关及其包装要美观。

6 测试记录： 测试结果要真实记录。并要在承认书上注明测试条件，测试仪器或方法。如果有高压测

试要求，也必须全部测高压，并记录条件。

7 承认书审核： 制样者必须第一个审核所制作的承认书，重点是外观图是否与样品一致，尺寸要求

制程是否可以实现。同一类产品尽可能定同一标准尺寸，材料表是否与样品所用材料一

致。该附的资料是否附齐。

8 工程师审核：

制样者将承认书审核后需签名，再交由主管审核，如果有客户要求的细节问题要向

主管报告。

9 送样认可：

样品必须在答复交期内完成，如果出现意外情况，如厂商将材料送错了等，要及时

向业务部相关人报告，并尽快再次回复交期，样品完成后交由营业部门,再由营业部门进

行样品与承认书之确认后才可进行送样.而营业部门须予以对已送之样品进行后绩跟催,

并回馈自客户所得相关讯息于工程部.以利后绩送样之改善.

以下是一些要求很严格的客户制样注意事项：

1 立德： 立德每一款样品都有对应的蓝图对应的料号，，必须严格按照蓝图上的规格来制

样，该客户规格的材料材质均为指定供货商材料，不可随便更改，发现问题后

要与立德工程沟通确认后才可做响应的更改。我们送出的承认书必须与蓝图一

致(尺寸，特性，材料表 )，承认书必须附所用材料的，材质成份表，如果没有，

可以通过采购要求供货商提供。常态材料的SGS报告在制作承认书时不必附上，

若样品用到特殊材质或之前未提供SGS报告的材料必须附上。立德样品还需要

提供5组尺寸测试数据，以及包装规格，包装可以请品保来设计。该客户产品

一律用1075-2来测试。

2 FALCO： 该客户有部分材料是指定的，这需要和业务部相关人确认，FALCO每一项特性要求也必须全测，FALCO来图的WIRE有他自己的表示方法，我们要将他译过来。FALCO

的电子文件必须有包装规格。SMD类产品要有回流焊曲线。

3 宝龙达：

该客户对样品制作要求非常的严格，承认书封面必须注明“符合ROHS”字样并且

盖公司公章，“SGS”报告只要求电子文件，不必附在承认书上，要求单独提供。另外

根据SMD还是DIP电感提供符合要求的焊接曲线，一般情况下该客户要求产品的测试

频率为600KHZ，要求至少有L值，DCR值的测试数据，要有在额定电流工作情况下的

L值。另外要求承认书要有电流，温升，电感的曲线图。DIP类如无特殊要求，统一规定脚长为3.6+0.4mm.

4 杨明： 该客户索样一般都会附带有相应的规格图面，在制样的时候要严格按照来图作业，

若遇到尺寸问题，不可擅自更改，必须征得客户同意方可更改。我们在做该客户RC系

列样品的时候一般用开槽的DR CORE,另外该客户TOROID产品一般都要求用一线到底

或钟点式方式作业，样品要求要做一个拆分LIST,要求提供产品单重，拆解后各部件的

单重，供货商及材料型号。承认书要求用杨明的版本。 材料选择注意事项

合集下载

电感知识大全

电感知识大全

电感基础知识大全

电感的分类

按 电感形式 分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。

电感线圈的主要特性参数

1、电感量L

电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL

电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

3、品质因素Q

品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

4、分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

常用线圈

1、单层线圈

单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。如晶体管收音机中波天线线圈。

2、蜂房式线圈

如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。而其旋转一周，导线来回弯折的次数，常称为折点数。蜂房式绕法的优点是体积小，分布电容小，而且电感量大。蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小

3、铁氧体磁芯和铁粉芯线圈

线圈的电感量大小与有无磁芯有关。在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。

4、铜芯线圈

铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。

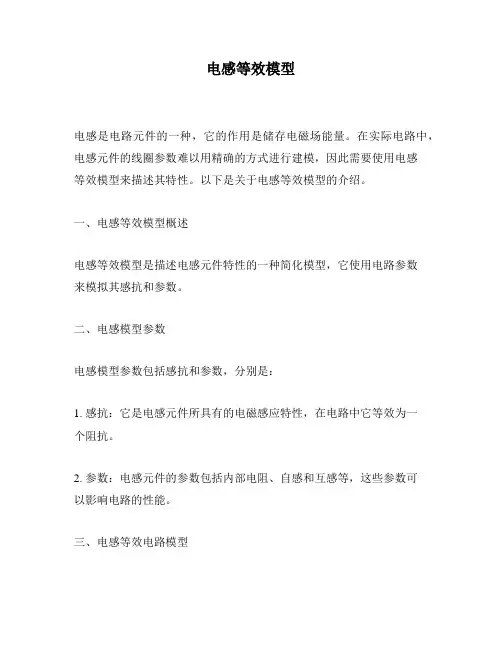

电感等效模型

电感等效模型

电感等效模型

电感是电路元件的一种，它的作用是储存电磁场能量。在实际电路中，电感元件的线圈参数难以用精确的方式进行建模，因此需要使用电感等效模型来描述其特性。以下是关于电感等效模型的介绍。

一、电感等效模型概述

电感等效模型是描述电感元件特性的一种简化模型，它使用电路参数来模拟其感抗和参数。

二、电感模型参数

电感模型参数包括感抗和参数，分别是：

1. 感抗：它是电感元件所具有的电磁感应特性，在电路中它等效为一个阻抗。

2. 参数：电感元件的参数包括内部电阻、自感和互感等，这些参数可以影响电路的性能。

三、电感等效电路模型

电感等效电路模型是使用假设的线频响应来描述电感元件的等效电路。该模型将电感元件等效为一个纯电感元件并考虑其他参数的影响。

四、电感等效电路模型的类型

电感等效电路模型有两种类型，分别是简单的串联电感模型和复杂的互感电路模型。

1. 简单的串联电感模型：它是一种通过串联电感解决线圈自身参数影响的方法。在这种模型中，电感元件等效为纯电感并串联一个内部电阻和电容。

2. 复杂的互感电路模型：它是进行传输线建模和复杂电路分析的一种选择。在这种模型中，电感元件等效为两个互感电感元件并考虑其他电路元件的影响。

五、电感模型的应用

电感模型被广泛应用于电路分析、功率转移和信号调制等领域。其中，电感等效电路模型在电路传输线建模、高频电路设计和自动化测试等方面具有广泛的应用。

六、总结

电感等效模型是描述电感元件特性的一种简化模型，它使用电路参数来模拟其感抗和参数。电感等效电路模型有两种类型，分别是简单的串联电感模型和复杂的互感电路模型。通过电感模型，可以进行电路分析、功率转移和信号调制等应用。

电感的主要参数和BEAD的主要参数

电感的主要参数和BEAD的主要参数

电感的主要参数和BEAD的主要参数

电感的主要参数：1。电感值（单位：亨特）；

2。饱和电流：如果流过滤波电感的电流超过饱和电流，磁芯磁通饱和后，电感两会急剧下降，电感只相当于⼀⼩段导线，起

不到滤除⼲扰的作⽤；3。线圈阻抗DCR。

BEAD的主要参数：

1。阻抗[Z]@100MHz(ohm)：BEAD的单位是欧姆，⽽不是亨特，如600R@100MHz，意思就是在100MHz频率时磁珠的阻抗

是600欧姆。BEAD的DATASHEET⼀般都会提供频率和阻抗的特性曲线图，⼀般以100MHz为标准；2。直流电阻DCR；

3。额定电流。

BEAD与电感相⽐，具有如下特点：

1。⼩型化，轻量化；

2。显著的⾼频特性和阻抗特性；

3。低频时BEAD的电阻⽐电感⼩得多。

故BEAD滤除⾼频噪声效果显著。BEAD属EMI器件。

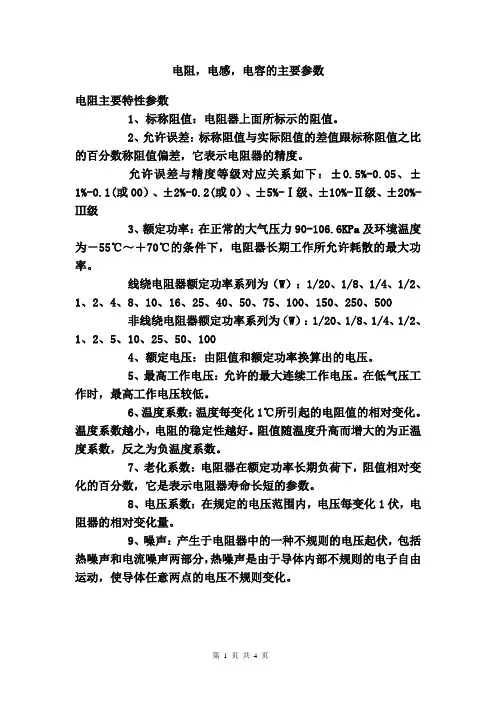

电阻,电感,电容的主要参数
