气相色谱仪检测原理

------------------沈阳光正分析仪器有限公司/cn/index.asp（欢迎咨询访问）

由气相色谱仪的工作原理可以看出气相色谱仪最重要的两个配置就是色谱柱和检测器

气相色谱仪的原理

气相色谱仪以气体作流动相(载气)，当样品进入汽化室汽化后，被载气带入色谱柱内，样品中各组份在流动相和固定相之间进行反复多次的分配，由于样品中各组份的性质不同，在色谱柱中两相间的分配系数和吸附系数不同，在载气带动下各组份在柱子中的运行速度也不同，经过一定的柱长后，各组份在柱子末端分离开，然后导入接在柱子后的检测器，按照导入检测器的先后次序，经过对比，可以区别出是什么组分，根据峰高度或峰面积可以计算出各组分含量。

气相色谱柱选择指南

1)柱长度的选择

分辨率与柱长的平方根成正比。在其他条件不变的情况下,为取得加倍的分辨率需有4倍的柱长。较短的柱子适于较简单的样品,尤其是由那些在结构、极性和挥发性上相差较大的组分组成的样品。

一般来说：

15m的短柱用于快速分离较简单的样品，也适于扫描分析；

30m的色谱柱是最常用的柱长，大多数分析在此长度的柱子上完成；

50m、60m或更长的色谱柱用于分离比较复杂的样品。

应该注意，柱长增加分析时间也增加。

2)柱内径的选择

柱径直接影响柱子的效率、保留特性和样品容量。小口径柱比大口径柱有更高柱效，但柱容量更小。

0.25mm：具有较高的柱效，柱容量较低。分离复杂样品较好。

0.32mm：柱效稍低于0.25mm的色谱柱，但柱容量约高60%。

0.53mm：具有类似于填充柱的柱容量，可用于分流进样，也可用于不分流进样，当柱容量是主要考虑因素时（如痕量分析），选择大口径毛细管柱较为合适。

3)液膜厚度的选择

液膜厚度影响柱子的保留特性和柱容量。厚度增加，保留也增加。

0.1～0.2μm ：薄液膜厚度的毛细管柱比厚液膜的毛细管柱洗脱组分快，所需柱温度低，且高温下柱流失较小，适用高沸点的化合物的分析。

气相色谱仪FPD检测器原理

气相色谱仪FPD检测器是富氢焰检测器，对硫、磷等杂原子的有机物分解形成激发态的分子，当它们回到基态时，发射出一定波长的光，此光强度与被测组分量成正比，当样品通过相应的色谱柱，在气液两相中经多次连续不断的分配平衡，各种硫化物组分达到分离，然后进入FPD检测器，含硫化合物在富氢（H2：O2>3：1）火焰中燃烧能生成激发态的S2分子，当其回到基态时，就发射出(350～430)nm的特征分子光谱，在394nm强度Z大，借助于干涉滤光片、光电倍增管和专用放大器，将硫化物的特征光谱滤出并转换成mV信号，经AD电路转成数字信号到色谱工作站及计算机自动计算出苯中噻吩含量。

定性方法：

由于各种硫化物的沸点不同，在相同温度，压力条件下，各种硫化物经色谱柱分离的时间不同，沸点低先出峰，沸点高后出峰，根据硫化物出峰时间和沸点关系，就可以判断硫化物的各种形态。

定量方法：

根据配置标样含量高低，高含量采用高度平方根，低含量采用面积平方根，用硫专用工作站显示出样品气中噻吩含量。

仪器结构：

气路系统：气流控制系统，进样及取样系统，色谱柱系统，检测器系统构成。

电路系统：温度控制，放大器，液晶显示，高压电源，光电倍增管等构成。

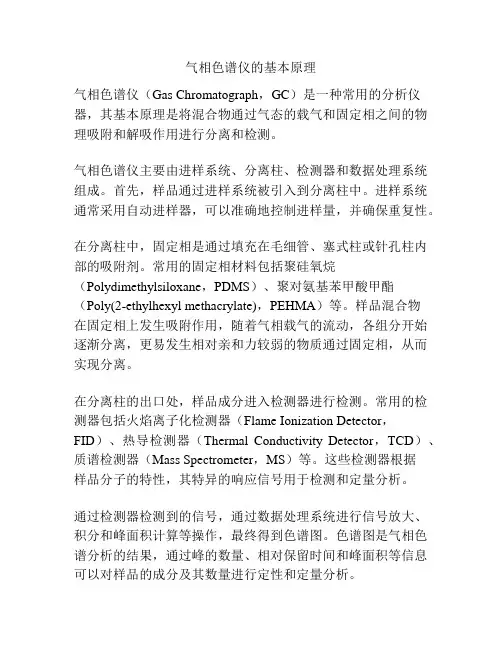

气相色谱仪的基本原理

气相色谱仪（Gas Chromatograph，GC）是一种常用的分析仪器，其基本原理是将混合物通过气态的载气和固定相之间的物理吸附和解吸作用进行分离和检测。

气相色谱仪主要由进样系统、分离柱、检测器和数据处理系统组成。首先，样品通过进样系统被引入到分离柱中。进样系统通常采用自动进样器，可以准确地控制进样量，并确保重复性。

在分离柱中，固定相是通过填充在毛细管、塞式柱或针孔柱内部的吸附剂。常用的固定相材料包括聚硅氧烷（Polydimethylsiloxane，PDMS）、聚对氨基苯甲酸甲酯（Poly(2-ethylhexyl methacrylate)，PEHMA）等。样品混合物在固定相上发生吸附作用，随着气相载气的流动，各组分开始逐渐分离，更易发生相对亲和力较弱的物质通过固定相，从而实现分离。

在分离柱的出口处，样品成分进入检测器进行检测。常用的检测器包括火焰离子化检测器（Flame Ionization Detector，FID）、热导检测器（Thermal Conductivity Detector，TCD）、质谱检测器（Mass Spectrometer，MS）等。这些检测器根据样品分子的特性，其特异的响应信号用于检测和定量分析。

通过检测器检测到的信号，通过数据处理系统进行信号放大、积分和峰面积计算等操作，最终得到色谱图。色谱图是气相色谱分析的结果，通过峰的数量、相对保留时间和峰面积等信息可以对样品的成分及其数量进行定性和定量分析。

综上所述，气相色谱仪通过气相载气和固定相之间的物理吸附和解吸作用实现混合物的分离和检测。其主要组成部分分别是进样系统、分离柱、检测器和数据处理系统，通过调节这些组成部分的工作条件，可以实现对不同样品的高效分离和定性定量分析。

气相色谱仪fid工作原理

说起气相色谱仪里的FID，就像是咱们厨房里的高级侦探，专门用来揪出那些藏在气体或者液体里的小秘密——有机化合物。这FID啊，全名火焰离子化检测器，听着就挺高大上的，但其实它的工作原理，说起来还挺接地气的。

想象一下，FID里头有个小小的燃烧室，就像是咱们家里的煤气灶，不过它烧的不是饭菜，而是样品和氢气的混合物。这氢气啊，就像是侦探的得力助手，专门负责把样品里的有机化合物“逼”出来，让它们无所遁形。

当样品从色谱柱里慢悠悠地溜出来，一进入FID的燃烧室，嘿，好戏就开始了！氢气和空气早就等在那里，它们一见面就“噌”地一下燃烧起来，火焰呼呼作响，就像是侦探点起了火把，照亮了黑暗中的每一个角落。

这时候，样品里的有机化合物可就遭殃了。它们在火焰的高温下被烧得七零八落，变成了小小的离子和电子。这些带电的小家伙们在火焰里乱窜，就像是侦探在现场找到了关键的线索。但是，它们可逃不出FID的手掌心。

FID里头还有两个电极，就像是侦探手里的磁铁，专门用来吸引这些带电的小家伙。在电场的作用下，离子和电子们乖乖地排好队，形成了一股稳定的离子流。这股离子流啊，就像是侦探整理好的线索，清清楚楚地告诉咱们样品里到底有哪些有机化合物，以及它们的数量有多少。 说起来也简单，这FID就是通过测量离子流的大小来判断样品中有机化合物的浓度的。离子流越大，说明样品里的有机化合物越多；反之呢，就说明样品比较“干净”，没啥好查的了。

而且啊，这FID还是个特别灵敏的家伙。它能检测到ppb级别的有机化合物，就像是侦探能在一堆沙子里找到几粒金子一样。不仅如此，它还能在长时间内保持稳定的检测精度，就像是侦探无论遇到多大的困难都能保持冷静和专注一样。

所以啊，这FID在气相色谱仪里可是个不可或缺的角色。无论是环境监测、食品安全还是药物分析、石油化工等领域都离不开它。它就像是咱们生活中的小帮手一样默默无闻地工作着为我们揭示出隐藏在气体或液体中的秘密。
