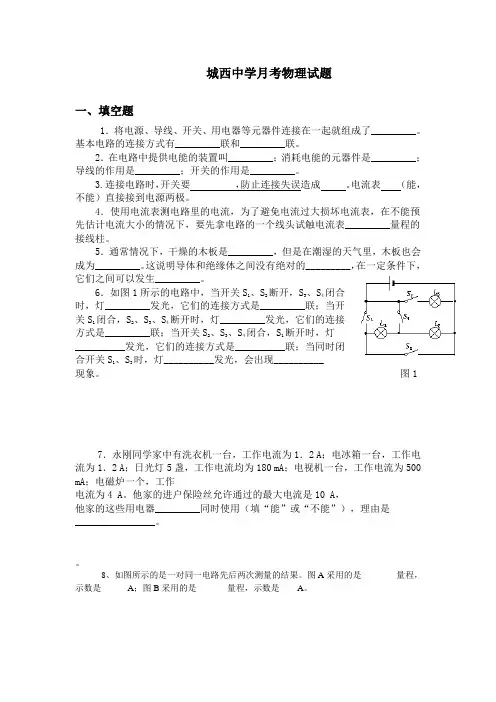

城西中学月考物理试题
一、填空题
1．将电源、导线、开关、用电器等元器件连接在一起就组成了_________。基本电路的连接方式有_________联和_________联。
2．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。
3.连接电路时，开关要 ，防止连接失误造成 。电流表 （能，不能）直接接到电源两极。
4．使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。
5．通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为_________。这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。
6．如图1所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________
现象。 图1
7．永刚同学家中有洗衣机一台，工作电流为1．2 A；电冰箱一台，工作电流为1．2 A；日光灯5盏，工作电流均为180 mA；电视机一台，工作电流为500
mA；电磁炉一个，工作
电流为4 A。他家的进户保险丝允许通过的最大电流是10 A，
九年级物理上册教学案（讲学稿）
第 1 页 共 2 页 第十三章 电路初探总复习
知识梳理:
一、初识家用电器和电路
1． 是提供持续电流的装置，从能量转化的角度看，它是把 能转化为 能的装置。
2．电路就是用导线把 、 、 等元件连接起来组成的电流路径．
3．电路中获得持续电流的条件：(1) ；(2) ．
4．电路的三种状态是 、 和 ，其中 会使电路中的
电流很大，会造成严 重的后果，这是在连接电路过程中应当避免的．
5·画出下列电路元件的符号：电灯 ，开关 ，电铃 ，电动机 ．
二、判断串、并联电路的方法
1．定义法：若电路中各元件是逐个顺次首尾相连的，此电路就是 联电路；若各元件(用电器)首首相接，尾尾相接，并列地连在电路两点间，此电路就是 联电路．
2．电流法：让电流从电源的正极流出，经过各用电器回到电源负极，途中不分流，电流始终是一条路径，则这些用电器是 联；若电流在某处分为几条支路，每条支路上都有用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是 联．
3．断路法：断开其中一个用电器，看其他用电器是否还能工作，若其他用电器照常工作，表明这几个用电器是 联；若其他用电器都不能工作，则这几个用电器是 联的．
4．短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是 联；
如果其用电器都不能工作，则这几个用电器是 联．
三、电流和电压
1．电流总是从电源的 极流出，经过导线、用电器回到电源 极．
-----WORD格式--可编辑--专业资料-----
--完整版学习资料分享---- 《电路》总复习
实际电路：由电路部件和电器器件按预期的目的连接构成的电流通路
电路模型：反映实际电路部件的主要电磁性质的理想电路元件及其组合
理想电路元件：有某种确定电磁性能的理想元件
集总参数电路：由集总元件构成的电路
集总元件：假定发生的电磁过程都集中在元件内部进行
集总条件：元件尺寸 正常工作频率对应的波长
集总参数电路中u、i可以是时间的函数，但与空间坐标无关。因此，任何时刻，流入两端元件一个端子的电流等于从另一端子流出的电流；端子间的电压为确定值。个人收集整理 勿做商业用途
电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压和功率。个人收集整理 勿做商业用途
电流的参考方向：任意假定一个正电荷运动的方向即为电流的参考方向。
电压的参考方向：高电位指向低电位的方向。
关联参考方向：元件或支路的u，i采用相同的参考方向称为关联参考方向。反之，称为非关联参考方向。
电功率：单位时间内电场力所作的功。
电路吸收或发出功率的判断：
（1） u, i取关联参考方向：
p=ui表示元件吸收的功率
p>0 吸收正功率（实际吸收）
p<0 吸收负功率（实际发出）
（2）u，i取非关联参考方向：
P=ui 表示元件发出的功率
p>0 发出正功率（实际发出）
p<0 发出负功率（实际吸收）
电路元件：是电路中最基本的组成单元
5种理想的电路元件：
电阻元件：表示消耗电能的元件。
电感元件：表示产生磁场，储存磁场能量的元件。
电容元件：表示产生电场，储存电场能量的元件。
电压源和电流源：表示将其他形式的能量转变成电能的元件。
电压源的功率：
（1）非关联参考方向：
（2）关联参考方向：
电流源的功率：
（1） 非关联参考方向：
（2） 关联参考方向：

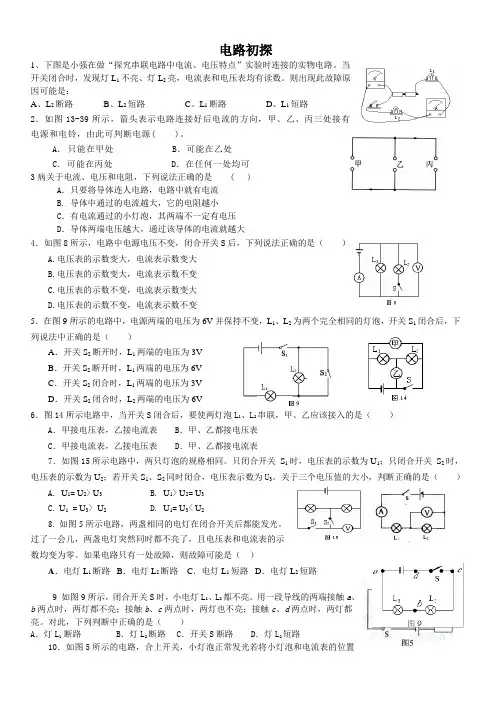

电路初探
1、下图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。则出现此故障原因可能是：
A、L2断路 B、L2短路 C、L1断路 D、L1短路
2．如图13-39所示，箭头表示电路连接好后电流的方向，甲、乙、丙三处接有电源和电铃，由此可判断电源( )。
A． 只能在甲处 B．可能在乙处
C. 可能在丙处 D．在任何一处均可
3病关于电流、电压和电阻，下列说法正确的是 ( )
A．只要将导体连人电路，电路中就有电流
B. 导体中通过的电流越大，它的电阻越小
C．有电流通过的小灯泡，其两端不一定有电压
D．导体两端电压越大，通过该导体的电流就越大
4．如图8所示，电路中电源电压不变，闭合开关S后，下列说法正确的是（ ）
A.电压表的示数变大，电流表示数变大
B.电压表的示数变大，电流表示数不变
C.电压表的示数不变，电流表示数变大
D.电压表的示数不变，电流表示数不变
5．在图9所示的电路中，电源两端的电压为6V并保持不变，L1、L2为两个完全相同的灯泡，开关S1闭合后，下列说法中正确的是（ ）
A．开关S2断开时，L1两端的电压为3V
B．开关S2断开时，L1两端的电压为6V
C．开关S2闭合时，L1两端的电压为3V
D．开关S2闭合时，L2两端的电压为6V
6．图14所示电路中，当开关S闭合后，要使两灯泡L1、L2串联，甲、乙应该接入的是（ ）
A．甲接电压表，乙接电流表 B．甲、乙都接电压表
C．甲接电流表，乙接电压表 D．甲、乙都接电流表
7．如图15所示电路中，两只灯泡的规格相同。只闭合开关 S1时，电压表的示数为U1；只闭合开关 S2时，电压表的示数为U2；若开关S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小，判断正确的是（ ）
