ESD紧急停车系统ESD系统为满足系统要求设置的，当工艺过程中出现异常情况时，将自动关闭各种设备或由操作人员进行手动紧急停车。

每套站控系统中为原油和成品油各设置一套独立的ESD系统，安全度等级为SIL3。

ESD设备与以下设备连接：∙可燃气/火灾检测报警系统∙系统监控设备异常超压∙就地ESD按钮∙现场仪表，包括变送器、开关、电磁阀及电动阀等∙工艺设备等∙火灾紧急停车信号通过硬线信号由可燃气/火灾检测报警系统传到ESD系统。

ESD系统：∙ESD设备具有TVU认证。

∙ESD系统软件具有TVU认证。

∙ESD能接受所有与输油站状态相关的信号，并按照每一个逻辑功能要求进行动作。

∙ESD系统采用模块化设计，易于扩展，卡件可在线热插拔，易于维护。

∙ESD系统具有高度、全面的智能化自诊断功能，通过诊断信息可减少故障处理时间。

系统具有在线组态，在线修改的能力。

具有远程诊断和组态功能。

∙ESD系统具有良好的开放和安全性的网络通讯能力。

∙ESD具有执行逻辑功能。

∙在运行逻辑方面，ESD设计成为失效安全型。

∙ESD的输入在报警或不正常条件下应移向开路位置。

在正常状态下，逻辑电路输出应保持带电状态，在任何输入变成开路时将导致相应的输出电路关电。

∙开路和短路不会造成损害性停车。

∙所有的数字输出模板提供与跳闸点和输出状况有关的输入状态的可视显示。

所有的输出卡都能显示输出信号的状态。

ESD输入和输出继电器取得和ESD设备相同的SIL等级认证。

∙多个逻辑回路的每个回路均能单独组态和维护，当一个回路组态或维护时，不会影响其它回路。

∙ESD有足够的设备满足不同数量的I/O逻辑要求。

∙ESD的运行循环时间最大为150ms，处理器响应时间小于10ms。

在运行在ESD系统中提供事件顺序记录。

1.1故障安全控制系统S7-400FH概述SIMATICS7-400F/FH是SIMATIC S7系列产品之一,是基于S7-400H冗余容错技术的故障安全控制系统。

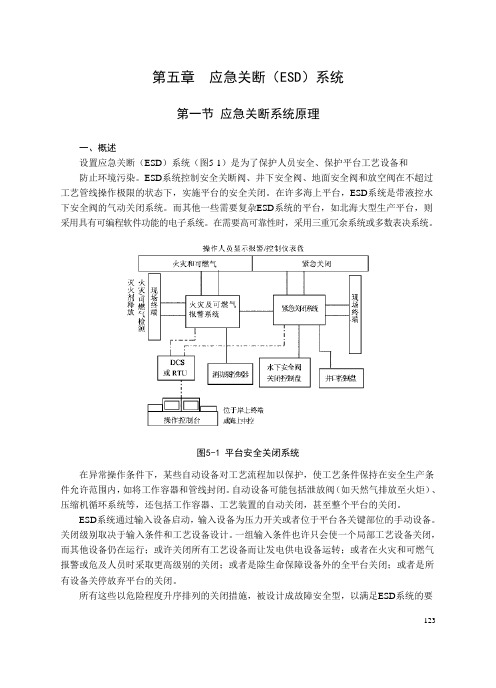

第五章应急关断（ESD）系统第一节应急关断系统原理一、概述设置应急关断（ESD）系统（图5-1）是为了保护人员安全、保护平台工艺设备和防止环境污染。

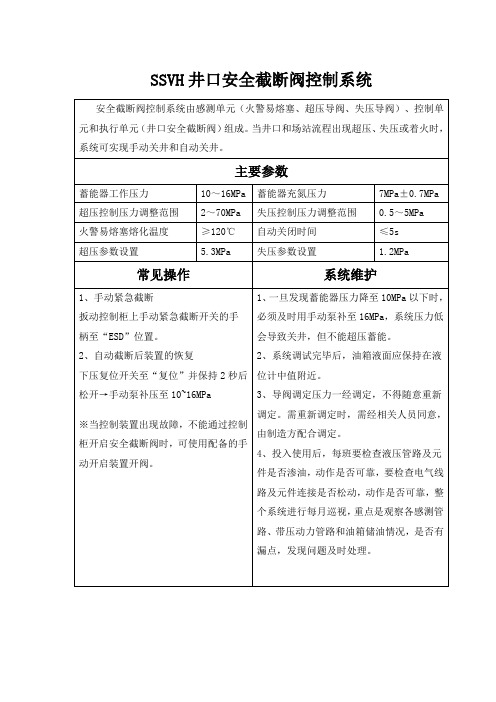

ESD系统控制安全关断阀、井下安全阀、地面安全阀和放空阀在不超过工艺管线操作极限的状态下，实施平台的安全关闭。

在许多海上平台，ESD系统是带液控水下安全阀的气动关闭系统。

而其他一些需要复杂ESD系统的平台，如北海大型生产平台，则采用具有可编程软件功能的电子系统。

在需要高可靠性时，采用三重冗余系统或多数表决系统。

图5-1 平台安全关闭系统在异常操作条件下，某些自动设备对工艺流程加以保护，使工艺条件保持在安全生产条件允许范围内，如将工作容器和管线封闭。

自动设备可能包括泄放阀（如天然气排放至火炬）、压缩机循环系统等，还包括工作容器、工艺装置的自动关闭，甚至整个平台的关闭。

ESD系统通过输入设备启动，输入设备为压力开关或者位于平台各关键部位的手动设备。

关闭级别取决于输入条件和工艺设备设计。

一组输入条件也许只会使一个局部工艺设备关闭，而其他设备仍在运行；或许关闭所有工艺设备而让发电供电设备运转；或者在火灾和可燃气报警或危及人员时采取更高级别的关闭；或者是除生命保障设备外的全平台关闭；或者是所有设备关停放弃平台的关闭。

所有这些以危险程度升序排列的关闭措施，被设计成故障安全型，以满足ESD系统的要123求。

在各类关闭时，ESD系统均在主控室和平台各处发出声音报警信号。

在主控室，对关闭起因有可视显示（先指示初始关闭原因）。

图3-1所示安全系统配有就地报警／显示／控制盘，并与PLC系统或DCS系统有串行数据接口，在正常或紧急状况下提供平台操作状态的VDU显示。

ESD系统工程设计包括确立关闭策略和编制因果表的详细设计。

表5-1是一张因果关系的一部分。

在实际应用中，因果为矩阵形式，水平的为因，垂直的为果，用“╳”将因果联系起来。

每个工艺设备有一张独立的图，而整个平台的全部因果关系就需要许多图。

90种类/构造/特点请参考此处更多地了解紧急切断阀。

1MD-71型和KS-5型请参考此处确认阀门及控制盘的规格与构造。

2规格确认表格在考虑购买产品时请使用规格参数确认表。

3使用时的注意事项为了最佳使用紧急切断阀，请确认安装方法。

9紧急切断系统Step由地震造成的管道系统破损时，可能导致蓄水箱与高架水箱贮存的生活用水流失。

为防止灾害过后的生活物资短缺，必须确保生活用水的存在。

另外，为切实地确保生活用水，在国家标准与方针中也记载了「紧急切断阀」的必要性。

耀希达凯的紧急切断系统由「紧急切断阀」与「紧急切断控制盘」构成，控制盘内的地震感应器动作阀门自动关闭，有效地确保了灾害发生生活用水的保存。

MD-71型紧急切断阀KS-5紧急切断控制盘9紧急切断系统Step3■规格· 流体为自来水以外的流体时，请与厂家或代理商联系。

· 200A 的形状稍有不同■Cv 值与计算公式Cv =0.365 VGP9紧急切断系统■规格*2 3台与4台控制用时不同。

9紧急切断系统Step1■特长1. 控制盘内内置地震感应器（加速度200伽）地震发生时自动启动。

（震度5级强时切断阀关闭）2. 配置备用电源，停电时也能准确动作。

3. 切断阀关闭的同时泵停止动作。

（需要连接紧急切断阀控制盘与泵控制盘的连锁装置端子）4. 切断阀的复原作业容易。

（按下切断阀打开开关）5. 也可进行手动操作。

9紧急切断系统在选择紧急切断系统时，必须确认以下规格确认表。

泵保护用（接点），根据对应的泵控制盘台数不同有需要多个接点的情况，需要注意。

（请参考紧急切断系统图例与泵保护用接线图例。

「紧急切断系统图例3」）9紧急切断系统Step2请填写您使用的MD-71型号（参考9-4页）口径与控制台数（□处打）。

请填写您使用的电压（□处打）。

请填写表示灯规格（□处打）。

泵保护用是指防止切断阀关闭后泵进行空转的输出端子。

1台和2台控制：无电压1c 接点。

132LNG 运输船／　LNG 燃料动力船应急　切断（ESD ）阀的应用林 蓁１ 郑志敏２ 杨梦婕１（１．　中国船舶及海洋工程设计研究院 上海　２０００１１；　２．　沪东中华造船（集团）有限公司 上海　２００１２９）［摘　要］应急切断（ESD）阀是LNG 运输船及LNG 燃料动力船上重要的设备。

对于ESD 阀，国际散装运输液化气体船舶构造和设备规则（IGC Code）和国际气体及低闪点燃料动力船舶安全规则（IGF Code）上都有一系列要求。

文章通过某LNG 运输船及某大型LNG 燃料动力集装箱船上ESD 阀的应用为例，对于ESD 阀的关闭时间、实现型式和适用范围等进行了研究；阐述了ESD 阀相较于常规遥控阀的特殊设计，比较了IGC 和IGF 对ESD 阀要求的差异性。

［关键词］ESD 阀；关闭时间；实现型式；适用范围［中图分类号］ U664.84 ［文献标志码］A ［文章编号］1001-9855（2022）03-0132-007Application of Emergency Shut Down Valve for LNG Carrier/LNG-Powered ShipLIN Zhen 1 ZHENG Zhimin 2 YANG Mengjie 1(1. Marine Design & Research Institute of China, Shanghai 200011, China ；2. Hudong-Zhonghua Shipbuilding (Group) Co., Ltd., Shanghai 200129, China)Abstract: Emergency shut down (ESD) valves are important equipment on Liquefied Natural Gas (LNG) carriers and LNG-powered ships. Both the IGC code and IGF code have a series of requirements for ESD valves. This paper studies the closing time, realization type and application scope of the ESD valve on a LNG carrier and a large LNG-powered container ship, and also describes the special design of the ESD valve by comparison with the conventional remote control valve, and compares the differences in the requirements of the IGC code and IGF code for the ESD valve.Keywords: emergency shut down (ESD) valve; closing time; implementation type; application scope收稿日期：2021-09-07；修回日期：2021-11-12作者简介：林 蓁（1992-），男，本科，工程师。
