无线网络技术教程仿真实验手册

无线网络技术实验指导实验一无线网络组件的认识一、实验目的通过本实验的学习，使学生认识了组建无线网络所用的设备，如 AP（无线接入点），无线网卡，无线网桥，室内外天线等无线设备。

掌握如何正确使用这些设备，拓宽了学生的知识面，培养了学生对设备使用能力，为今后继续进行无线网络方面的学习奠定基础。

二、实验条件硬件：电脑，互联网。

软件：cisco packet tracer三、实验原理及相关知识这次实验是学生对无线网络的一个入门的实验，首先让学生来认识一下组建无线网络的过程中所用到的设备，及设备的正确的安装调试方法。

无线接入点（AP）是无线网络中一个重要的设备，用来实现无线与有线的互通。

无线网桥是组建大型无线网络不可或缺的一个设备，用来实现对多个无线接入点进行互相通信。

也可以通过无线网桥直接与有线相接。

天线在无线信号的传输过程中起到一个增强信号的作用。

四、实验内容1.上网查阅无线网络组件的分类与如何正确选择设备。

2. 用cisco packet tracer分析简单的无线 LAN 模型。

实验二无线局域网设计一、实验目的通过本实验的学习，使学生认识组建无线网络的流程，设计无线局域网络，通常需要以下步骤：需求分析、确定网络组件、无线设备的选择、确定AP位置、设计鉴定、设计文件、购买设备。

通过自己设计一个无线局域网，拓宽学生的知识面，培养学生设计无线局域网的能力，为今后从事无线网络工作奠定基础。

二、实验条件硬件：电脑，互联网。

软件：cisco packet tracer三、实验原理及相关知识这次实验是学生对无线网络设计的一个入门的实验，首先让学生来认识一下组建无线网络的流程，及设备的正确的安装方法。

四、实验内容上网查阅无线网络设计方案并设计出一个园区的无线网络设计方案，掌握无线网络设计的整个流程。

实验三小型/家庭办公网络接入一、实验目的●将无线路由器添加到网络中●配置 Linksys Setup（设置）选项卡中的选项●配置 Linksys Wireless（无线）选项卡中的选项●配置 Linksys Administration（管理）选项卡中的选项●为 PC 添加无线连接●测试连通性二、实验条件硬件：电脑，互联网。

《无线网络技术》实验三报告单班级____ __ 姓名_____ __ _ 学号____ ____实验日期_ ___ 评分____ 教师签名_______________实验名称：无线城域网的MiXax技术仿真实验目的：了解WiMax技术在无线局域网的应用及加深对WiMax工作机制的理解。

实验内容：1.WiMax简介WiMax 又称为802.16 无线城域网，是又一种为企业和家庭用户提供“最后一英里”的宽带无线连接方案。

因在数据通信领域的高覆盖范围(可以覆盖25～30 英里的范围),以及对3G 可能构成的威胁，使WiMax 在最近一段时间备受业界关注。

该技术以IEEE 802.16 的系列宽频无线标准为基础。

2.WiMax优势优势之一，实现更远的传输距离。

WiMax 所能实现的50 公里的无线信号传输距离是无线局域网所不能比拟的，网络覆盖面积是3G 发射塔的10 倍，只要少数基站建设就能实现全城覆盖，这样就使得无线网络应用的范围大大扩展。

优势之二，提供更高速的宽带接入。

据悉，WiMax 所能提供的最高接入速度是70M，这个速度是3G 所能提供的宽带速度的30 倍。

对无线网络来说，这的确是一个惊人的进步。

优势之三，提供优良的最后一公里网络接入服务。

作为一种无线城域网技术，它可以将Wi－Fi 热点连接到互联网，也可作为DSL 等有线接入方式的无线扩展，实现最后一公里的宽带接入。

WiMax 可为50 公里线性区域内提供服务，用户无需线缆即可与基站建立宽带连接。

优势之四，提供多媒体通信服务。

由于WiMax 较之Wi－Fi 具有更好的可扩展性和安全性，从而能够实现电信级的多媒体通信服务。

优势之五, 从产业链来讲，Wimax 有商用数据上网卡有商用手机(HTCMax 4G)，并且还存在终端一致性测试的问题。

所以，WiMax 的产业链还需要经过像TD-SCDMA 产业链的规模试验过程。

3.仿真情景仿真结果基于CNL-WiMAX模块，本课题采用ns-2.3l实现了WiMAX的动态系统级仿真，参数设置如表1-1，服务流参数设置如表1-2．表1-1 仿真系统参数表1-2传输参数图2-1给出仿真环境的网络拓扑图，网络包括一个基站，一个接入节点和多个用户。

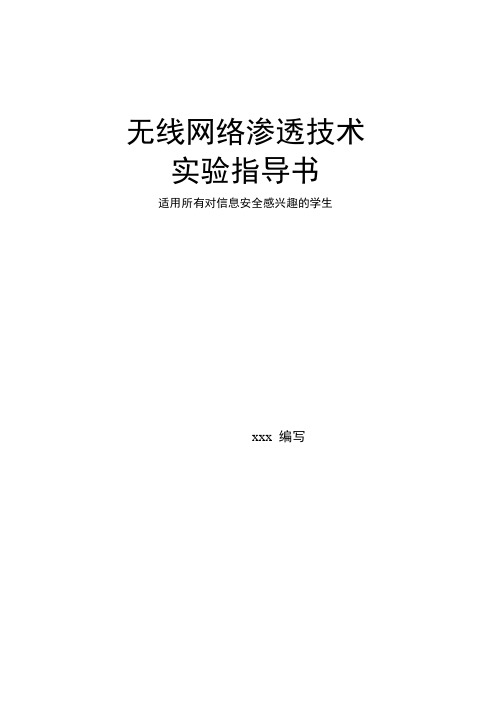

无线网络渗透技术实验指导书适用所有对信息安全感兴趣的学生xxx 编写概述一、课程目的《无线网络渗透技术实验》是一门实践性、趣味性很强的无线安全实验课程，为了学好这门课，每个学生必须亲自动手进行实践。

通过本课程的实践，要求在无线安全方面有一定的了解和防范意识，并且在无线网络渗透技术方面有一定的实践技能。

本课程实验的目的是旨在使学生进一步认识到无线网络面临的安全威胁；深化理解和灵活掌握教学内容；培养学生进行渗透的实践能力。

二、实验名称与学时分配三、实验要求1.原理了解通过查阅资料了解相关的渗透原理，攻击实施的原理，认识到无线网络的安全问题的产生原因，以及实施攻击的具体场景。

2.具体实践通过实验指导书以及老师的讲解，按照具体的步骤实施进行实验，掌握无线渗透的基本流程以及技术。

3.深入反思在实验课后，结合实验课上的具体实践，反思渗透、攻击的原理，并思考其他可实施攻击的场景，防范的方法。

四、实验考核每次实验结束后，均应上交实验报告。

实验报告应包括如下内容：1、实验原理描述：简述进行实验/攻击的原理是什么。

2、实验的操作过程：包括实验环境、实验器材、实验流程的描述。

3、分析报告：实验过程中遇到的问题以及问题的解决方案，并且简述产生问题的原因。

4、实验的体会以及攻击的其他可能的应用场景，以及防范的方法。

附：实验结果截图五、实验时间8学时。

实验一管理渗透终端一、实验目的1、掌握终端设备的基本操作；2、掌握使用基于本地终端模拟器的管理；3、掌握使用基于SSH的远程管理；4、掌握使用基于ADB的远程管理。

5、掌握使用基于Web的远程管理。

6、掌握使用scp传输文件。

二、实验要求1、认真阅读和掌握实验原理。

2、按照实验流程进行操作。

3、保存和记录实验结果。

三、注意事项1、不要进行危险的命令操作，如rm、fdisk等。

2、不要轻易修改设备密码。

四、实验内容1.连接WiFi网络从屏幕右顶端下滑，选择“WI-FI OFF”。

技术文件技术文件名称：WCDMA无线网络规划仿真操作规范技术文件编号：版本：1.0文件质量等级：共页(包括封面)拟制尹建华审核会签标准化批准目录1. 概述 (3)2. 仿真关键步骤操作指南 (3)2.1 总体流程 (3)2.2 先期工作 (5)2.3 建立项目 (12)2.4 导入无线参数设置 (15)2.5 绘制用户多边形 (15)2.6 导入站点与布点调整 (16)2.7 多次仿真调整迭代 (18)2.8 站点重勘和再仿真 (21)2.9 仿真结果输出规范 (21)3. 仿真结果评价与质量控制 (22)3.1 覆盖分析 (23)3.2 容量分析 (27)3.3 质量分析 (28)1. 概述无线网络规划对于运营商网络建设具有指导性的意义。

好的规划能成功地在网络覆盖、容量、质量及建网成本间取得良好的平衡，辅助运营商在网络建设和升级扩容的各阶段采取最佳的建设方案，实现其建网效益的最大化。

为了最大程度上确保规划的合理性和有效性，需要对每个网络规划项目从原始资料搜集到规划仿真、规划报告撰写各流程进行一定程度上的标准化（完全消除规划人员的个性化差异是不太现实的），以利于项目质量控制和项目管理、项目后续维护，并使项目具体操作人员具有可替代性，进而有助于对众多项目的集中对比、评价和分析。

本规范旨在对无线网络仿真的具体操作各步骤中需要注意的质量控制点进行描述和说明，同时对仿真中可能出现的常见问题给出了经验解决方法。

本规范与仿真软件使用手册有所区别，其详略程度不及软件使用手册。

仿真软件使用中具体操作步骤及各仿真参数释义说明请参见相关文档。

2. 仿真关键步骤操作指南2.1 总体流程网络规划的意义首先在于对运营商网络建设的工程指导作用。

作为必要的输入条件，通常需要获取被规划区域的地理环境、地物地貌、人文、经济水平等信息，其中以无线传播模型、业务分布及增长特性、业务模型及话务模型的建立尤为关键。

这些输入参数越精确，对提高规划结果的可信度越有利。

《无线网络技术》仿真实验报告实验二：隐藏节点仿真、暴露节点仿真专业班级： 6班**: ***学号: *************指导教师：评阅成绩：评阅意见：提交报告时间：2015年 5 月 25 日目录1、实验目的……………………………………………………………………2、实验内容………………………………………….………………………3、实验环境………………………………………………………………….4、实验步骤……….…………………………………………………………5、仿真现象描述与结果分析……………………………………………6、实验遇到的问题……………………………………………………………7、实验总结……………………………………………………………….………实验1 隐藏节点仿真一、实验目的1.掌握无线网络中隐藏节点问题的本质2.利用NS2仿真隐藏节点问题二、实验内容利用NS2仿真隐藏节点问题，分析比较在有RTS/CTS控制帧和无RTS/CTS控制帧的情况下的仿真结果，并分析隐藏终端问题如何得到解决。

四、实验环境Cygwin + ns-allinone-2.35，且已安装相应的模块；XWin五、实验步骤1.在ns-allinone-2.35中安装mUDP模块2.将Hidden_Terminal.tcl复制到脚本目录WNT/3.5.1下3.在相应目录下输入ns Hidden_Terminal.tcl，得出结果。

4.如果想看NAM仿真动画，则先startxwin运行XWin，然后输入代码得出结果。

六、仿真现象描述与结果分析（包括实验截图）1.有RTS/CTS控制帧s 1.503128000 _0_ MAC --- 0 RTS 44 [242e 1 0 0]r 1.503480500 _1_ MAC --- 0 RTS 44 [242e 1 0 0]s 1.503490500 _1_ MAC --- 0 CTS 38 [22f4 0 0 0]r 1.503795000 _0_ MAC --- 0 CTS 38 [22f4 0 0 0]s 1.503805000 _0_ MAC --- 3 cbr 1078 [13a 1 0 800] ------- [0:0 1:0 32 1] [0] 0 0s 1.508000000 _0_ AGT --- 4 cbr 1000 [0 0 0 0] ------- [0:0 1:0 32 0] [1] 0 0r 1.512429500 _1_ MAC --- 3 cbr 1020 [13a 1 0 800] ------- [0:0 1:0 32 1] [0] 1 0s 1.512439500 _1_ MAC --- 0 ACK 38 [0 0 0 0]r 1.512454500 _1_ AGT --- 3 cbr 1020 [13a 1 0 800] ------- [0:0 1:0 32 1] [0] 1 0r 1.512744000 _0_ MAC --- 0 ACK 38 [0 0 0 0]节点0向节点1发送了一个RTS包。

无线传感网络实验实训手册0、实验准备0.1、硬件认知节点ZigBee模块采用TI最新一代ZIGBEE芯片CC2530支持基于IEEE802.15.4的ZIGBEE2007/PRO协议采用WXL标准的20芯双排直插模式接入网关主板和感知节点CC2530特点：低功耗④主动模式RX（CPU 空闲）：24 mA ④主动模式TX 在1dBm（CPU 空闲）：29mA ④供电模式1（4 µs 唤醒）：0.2 mA ④供电模式2（睡眠定时器运行）：1 µA ④供电模式3（外部中断）：0.4 µA④宽电源电压范围（2 V 3.6 V）微控制器④优良的性能和具有代码预取功能的低功④耗8051 微控制器内核④32-、64-或128-KB 的系统内可编程闪存④8-KB RAM，具备在各种供电方式下的数④据保持能力④支持硬件调试 外设④强大的5 通道DMA④IEEE 802.5.4 MAC 定时器，通用定时器（一个16 位定时器，一个8 位定时器）④IR 发生电路④具有捕获功能的32-kHz 睡眠定时器④硬件支持CSMA/CA④支持精确的数字化RSSI/LQI④电池监视器和温度传感器④具有8 路输入和可配置分辨率的12 位ADC④AES 安全协处理器④ 2 个支持多种串行通信协议的强大USART④21 个通用I/O 引脚（ 19× 4 mA，2×20 mA）④看门狗定时器节点底板④支持4节电池供电④96*16液晶显示④1个多功能按键④一个miniUSB串口，可通过伸缩USB线缆供电④标准WXL20针高频模块接口以及标准的传感器模块接口。

图表 1传感器/控制扩展模块图表 2LED*4图表 3继电器图表 4RFID图表 5振动传感器图表 6人体红外传感器图表 7温度光敏传感器图表 8温湿度传感器图表 9C51RF-3仿真器USB接口：通过USB接口把C51RF-3仿真器与计算机有机的连接起来。

局域网组网技术项目式教程实训指导手册2023年12月前言局域网组网技术项目式教程实训是教学计划规定的重要教学环节，是提高学生的专业素质，培养学生的岗位职业能力的重要手段。

通过实训期间的各种工种训练，达到如下目的：1.理论联系实际，在实际操作中，验证、巩固、深化已学的有关理论和专业知识，提高学生独立分析问题、解决问题的心智能力，做到操作技能与心智技能并重。

2.使学生获得中小型企业网建设工技术和网络管理的实际知识，了解书本知识和实际情况的区别和联系：掌握网络规划准备工作内容、组建方法及防护内容。

3.开阔学生的工程技术眼界，了解我国目前网络工程技术和网络安全管理的现状和发展状况。

4.培养学生吃苦耐劳、主动学习和全面学习的观念，培养学生工作中的协调配合能力，提高学生的综合素质。

2023年12月目录项目6组建无线局域网 (4)一、实训项目一：家用无线路由器的选择选择实训 (4)（一）实训目的 (4)（二）实训基本要求 (4)（三）实训器材，设备和耗材 (4)（四）实训内容 (4)（五）项目考核 (5)二、实训项目二：家用无线路由器的安装实训 (9)（一）实训目的 (9)（二）实训基本要求 (9)（三）实训器材，设备和耗材 (9)（四）实训内容 (9)（五）项目考核 (11)三、实训项目三：小型办公室无线组网配置实训 (14)（一）实训目的 (14)（二）实训基本要求 (14)（三）实训器材，设备和耗材 (14)（四）实训内容 (14)（五）项目考核 (17)四、实训项目四：修改无线业务基本参数实训 (20)（一）实训目的 (20)（二）实训基本要求 (20)（三）实训器材，设备和耗材 (20)（四）实训内容 (20)（五）项目考核 (21)项目6组建无线局域网一、实训项目一：家用无线路由器的选择选择实训建议教学时间：2时（一）实训目的日常生活中想要上网通常都离不开路由器跟无线WiFi，目前市场上无线路由器种类繁多，一些用户不知道怎样选择适合的无线路由器。
